给水管道设计之基础工程与地基处理

给水管道设计之基础工程与地基处理基础工程是研究基础或包含基础的地下结构设计与施工的一门科学。

地基处理是人为改善岩土的工程性质或地基组成，使之适应基础工程需要而采取的措施。

所谓基础，是指将上部结构所承受的各种作用传递到地基上的结构组成部分，根据埋置深度不同可分为浅基础（埋深乞5m）和深基础（埋深＞5m）。

浅基础包括独立基础（含刚性基础和扩展基础）、条形基础、十字交叉基础、筏板基础等，深基础包括桩基础、沉井基础、墩基础、箱形基础及地下连续墙等。

给水管道工程的基础形式一般为浅基础，因长直管道的基础往往连续布设，故作为条形基础进行设计是合理的。

对跨河管桥工程，当跨度不大时可一跨通过，并在两头设置混凝土镇墩，镇墩应满足稳定性要求，其混凝土强度等级不宜小于C20。

当不能一跨通过时，在多跨管桥的中部可采用桩基础，因为多在水上作业，故宜采用混凝土钻孔灌注桩，其桩径一般为0.6〜1.0m，混凝土强度等级不应小于C25。

由于桩基既可承受竖向荷载，亦可承受水平向荷载，因此是多跨管桥基础设计时较为合理的形式。

跨越较大河沟时，若因各种原因不允许采用管桥时，则往往采用顶管或定向钻从底部穿越。

顶管一般适用于DN800及以上的大直径管道，因为施工过程中需采用人工或机械出土，管径过小时将无法操作。

顶管施工时需设置工作坑，其工作坑后背必须确保安全、稳定、可靠。

若穿越位置较浅，可采用混凝土实体后背；若穿越位置较深，则采用沉井作为工作井和接收井比较合理。

定向钻是非开挖施工的一种方法，既可以在土层中穿越，也可以在岩层中穿越。

定向钻适用于不超过DN1200的管道工程，其布置相对比较灵活。

给水管道所经场地因地基土性状不一，并非所有天然地基都能直接铺设管道，这就涉及到地基处理问题。

常用地基处理方法有：置换法，排水固结法，压实和夯实法，振密和挤密法，加筋法，等等。

置换法中的换土垫层法和褥垫法在给水管道工程中使用较多。

换土垫层法是将基础下一定深度范围内的软弱土层全部或部分挖除，然后分层回填并夯实砂、碎石、素土、灰土等强度较大、性能稳定和无侵蚀性的材料，并夯实至设计要求的密实度，从而提高浅层地基承载力，减小地基沉降量。

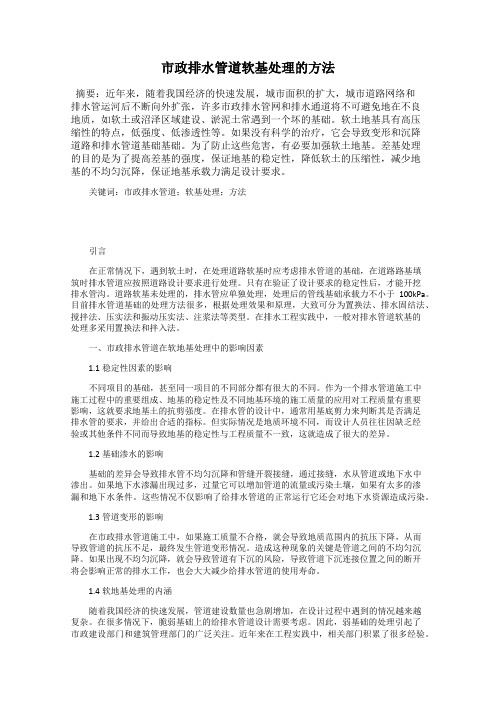

市政排水管道软基处理的方法摘要：近年来，随着我国经济的快速发展，城市面积的扩大，城市道路网络和排水管运河后不断向外扩张，许多市政排水管网和排水通道将不可避免地在不良地质，如软土或沼泽区域建设、淤泥土常遇到一个坏的基础。

软土地基具有高压缩性的特点，低强度、低渗透性等。

如果没有科学的治疗，它会导致变形和沉降道路和排水管道基础基础。

为了防止这些危害，有必要加强软土地基。

差基处理的目的是为了提高差基的强度，保证地基的稳定性，降低软土的压缩性，减少地基的不均匀沉降，保证地基承载力满足设计要求。

关键词：市政排水管道；软基处理；方法引言在正常情况下，遇到软土时，在处理道路软基时应考虑排水管道的基础，在道路路基填筑时排水管道应按照道路设计要求进行处理。

只有在验证了设计要求的稳定性后，才能开挖排水管沟。

道路软基未处理的，排水管应单独处理，处理后的管线基础承载力不小于100kPa。

目前排水管道基础的处理方法很多，根据处理效果和原理，大致可分为置换法、排水固结法、搅拌法、压实法和振动压实法、注浆法等类型。

在排水工程实践中，一般对排水管道软基的处理多采用置换法和拌入法。

一、市政排水管道在软地基处理中的影响因素1.1稳定性因素的影响不同项目的基础，甚至同一项目的不同部分都有很大的不同。

作为一个排水管道施工中施工过程中的重要组成、地基的稳定性及不同地基环境的施工质量的应用对工程质量有重要影响，这就要求地基土的抗剪强度。

在排水管的设计中，通常用基底剪力来判断其是否满足排水管的要求，并给出合适的指标。

但实际情况是地质环境不同，而设计人员往往因缺乏经验或其他条件不同而导致地基的稳定性与工程质量不一致，这就造成了很大的差异。

1.2基础渗水的影响基础的差异会导致排水管不均匀沉降和管缝开裂接缝，通过接缝，水从管道或地下水中渗出。

如果地下水渗漏出现过多，过量它可以增加管道的流量或污染土壤，如果有太多的渗漏和地下水条件。

这些情况不仅影响了给排水管道的正常运行它还会对地下水资源造成污染。

排水管道土方开挖及管道基础施工一、管沟开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。

1、开挖前应按设计要求进行施工测量放样。

通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出1.沟槽开挖1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。

2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。

如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。

3)采用挖掘机开槽，人工执平人工配合机械安管。

部分管道施工区域采用放坡开挖，放坡系数拟定为1:0.5~1:1（视土质而定）；若遇软弱土层可采取放坡加压砂包的支护方式。

土质较差管段，则采取打设钢板桩加以解决，钢板桩的支护方法详“钢板桩支护方案及技术措施”。

4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。

5）管沟开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。

6）开挖至设计管沟底后，可在管沟槽旁边的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用泵抽出管沟；雨季时，为防止管沟底土壤受水浸泡，预留人工整平的30.0cm一层的土体应待下一工序进行前方予挖除。

三、管沟底地基处理管沟底成形后，按照设计要求，管道基础须进行地基加固。

混凝土管道基础施工方法混凝土管道基础施工是建设管道工程不可或缺的一环。

良好的基础施工方法可以确保管道的稳定性和持久性。

本文将介绍混凝土管道基础施工的一般方法。

1. 基础设计准备在施工之前，必须进行合理的基础设计。

这包括确定地基条件、计算承载能力、确定基础尺寸和形状等。

基础设计应考虑管道的重量、周围环境条件、地震、洪水等因素。

2. 地基处理地基处理是混凝土管道基础施工的重要一步。

在施工之前，必须对地基进行处理，以确保地面坚实并具有足够的承载能力。

一般的地基处理方法包括填实、夯实、振动等。

3. 土方开挖在进行混凝土管道基础施工之前，必须进行土方开挖。

土方开挖的目的是清除不适宜管道基础施工的杂物、改善地基条件。

土方开挖需要注意保持挖掘坑的稳定性，避免坍塌和滑动。

4. 基础浇筑基础浇筑是混凝土管道基础施工的关键步骤。

在浇筑混凝土之前，必须进行基础模板的安装和定位。

为了保证基础的强度和稳定性，应注意以下几点：- 混凝土配合比的设计和控制：混凝土的配合比应根据设计要求进行确定，并且应控制好混凝土的水灰比和骨料的质量。

- 混凝土浇筑质量检查：要对混凝土的浇筑质量进行检查，确保混凝土在填充模板时均匀分布，并排除混凝土中的杂物和空隙。

- 浇筑过程中的振捣：在混凝土浇筑过程中，要进行振捣操作，以确保混凝土充分密实，排除混凝土中的气泡。

5. 基础固化在混凝土管道基础浇筑完成后，必须进行基础固化。

基础固化的目的是使混凝土达到设计强度，并提高其耐久性和稳定性。

基础固化一般需要进行水养护，以防止混凝土过早干燥和收缩。

6. 管道安装基础施工完成后，可以进行混凝土管道的安装。

管道安装应根据设计要求进行，确保管道的连接牢固和密封。

在安装过程中，应注意避免对基础的损坏。

7. 管道测试管道安装完成后，必须对管道进行测试，以确保其工作性能符合要求。

常见的管道测试包括压力测试、泄漏测试等。

测试结果应符合设计要求，并按要求进行记录和报告。

管道基坑软基处理施工方法和技术措施1、根据设计图纸要求，本工程管道检查井地基容许承载力必须达到100Kpa，管道铺设前，须视地基不同状况采取不同方法处理，使其达到设计承载力，再进行管道施工。

2、如地基是坚硬的原状土，地基承载力达到设计要求的，不用处理，直接利用原状土基础；3、如基坑是填土、淤泥或淤泥质土，当厚度较小时，采用换填3： 7碎石砂处理；4、对于地质情况复杂，软基处理深度大，采用换填处理不能满足地基承载力的管段进行打设松木桩基础或水泥搅拌桩处理。

二、换填碎石砂垫层施工管段基础当管底以下土层为填土，淤泥或淤泥质土等软弱地基，且软土层小于2m时，应将软弱土层挖掉，换填1： 1粗砂碎石，200mm —层，并层层压实。

碎石砂垫层要求含泥量小于5%，分层振实，每层厚度不大于20cm，密实度不小于95%。

1： 1粗砂碎石必须按碎石：砂比重用搅拌机搅拌均匀方能填筑。

基底开挖修整完毕后，必须立即回填1：1粗砂碎石，避免基底被水渗泡。

碎石砂及石角回填采用人工分层平行摊铺，每层松铺厚度不超过20cm,用手扶振动机或蛙式打夯机夯实，使之密实度达到95%。

碎石砂回填至设计标高后，立即进行平基施工，以免基底遭水渗泡。

三、基础松木桩处理如基坑填土、淤泥或淤泥质土厚度较大时，打设尾径不小于80mm的松木桩，松木桩桩长4米，间距500*500（双排），桩顶回填1： 1粗砂碎石垫层300厚。

施工时，先在管道地基围沿纵、横向根据设计桩距测放平行线，在每个平行线交点处打一条小木桩，设定桩点。

桩基础施工机械采用三星锤击式木桩打桩机。

采用尾径不小于70mm木桩加固。

（见下图）木葩加固一根桩桩机移位2、木桩基础施工工艺（1）测量放样：利用工程开工时在基础施工平面三角控制网定出木桩基础的中心线及每根桩的中心十字线，将测量误差控制在规允许围之。

（2）根据测量定出的装位，将木桩打桩机安装定位，同时准备好木桩，并将木桩的树皮削离干净，尾径处不得削尖（除设计或工程监理同意外）。

给水排水管道工程施工及验收规范GB50268--20082008—10—15发布，2009—05—01实施。

发布公告：其中，第1.03、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB50268—97和《市政排水管渠工程质量检验评定标准》CJJ3—90同时作废。

目次1 总则2 术语3 基本规定3.1 施工基本规定3.2 质量评定基本规定4 土石方与地基处理4.1 一般规定4.2 施工降排水4.3 沟槽开挖与支护4.4 地基处理4.5 沟槽回填4.6 质量验收标准5 开槽施工管道主体结构5.1 一般规定5.2 管道基础5.3 钢管安装5.4 钢管内外防腐5.5 球墨铸铁管安装5.6 钢筋混凝土管及预（自）应力混凝土管安装5.7 预应力钢筒混凝土管安装5.8 玻璃钢管安装5.9 硬聚氯乙烯管、聚乙烯管及其复合管安装5.10 质量验收标准6 不开槽施工管道主体结构6.1 一般规定6.2 工作井6.3 顶管6.4 质构6.5 浅埋暗挖6.6 定向钻及夯管6.7 质量验收标准7 沉管和桥管施工主体结构7.1 一般规定7.2 沉管7.3 桥管7.4 质量验收标准8 管道附属构筑物8.1 一般规定8.2 井室8.3 支墩8.4 雨水口8.5 质量验收标准9 管道功能性试验9.1 一般规定9.2 压力管道水压试验9.3 无压管道的闭水试验9.4 无压管道的闭气试验9.5 给水管道冲洗与消毒附录A 给排水管道工程分项、分部、单位工程划分附录B 分项、分部、单位工程质量验收记录附录C 注水法试验附录D 闭水法试验附录E 闭气法试验附录F 混凝土结构无压管道渗水量测与评定方法附录G 钢筋混凝土结构外观质量缺陷评定方法附录H 取氨酯（PU）涂层本规范用用词说明附：条文说明1 总则1.0.1 为加强给水、排水（以下简称给排水）管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。

给水排水工程构筑物施工概述给水排水工程是指供水和排水设施的建设和维护工作。

其施工过程中的关键环节之一就是构筑物的施工。

构筑物是给水排水系统的重要组成部分，包括水塔、水池、水泵房、污水处理厂等。

本文将详细介绍给水排水工程构筑物的施工流程、注意事项和常见问题。

施工流程给水排水工程构筑物的施工主要包括以下几个步骤：1.项目准备：确定施工范围、施工方案和施工周期，并编制相应的施工组织设计和施工方案。

同时，进行场地勘测、材料采购和人员招聘等准备工作。

2.场地准备：清理施工场地，确保施工现场的安全和整洁。

根据施工方案和施工组织设计，布置临时设施，如施工棚、围墙等。

3.基础施工：根据设计文件，在施工现场进行基础工程施工，包括地基处理、基坑开挖和基础浇筑等。

根据需要，进行承台、支架和地下管道等的安装。

4.结构施工：根据设计要求，进行构筑物的结构施工，包括混凝土浇筑、砌体砌筑和钢结构安装等。

同时，进行配套设施的安装，如钢筋、楼梯、楼板、护栏等。

5.安装调试：安装主要设备，如水泵、管道、阀门等，并进行系统的调试和试运行。

对设备进行检验和调整，确保其正常运行。

6.完工验收：对施工质量进行检查和验收，确保达到设计要求和相关标准。

整理施工档案，提交有关部门进行验收。

注意事项在给水排水工程构筑物的施工过程中，需要注意以下几个方面：1.安全防护：严格遵守施工现场安全规范，确保施工人员的人身安全。

设置必要的防护设施，如安全网、警示标志等。

2.施工质量：严格按照设计文件和相关标准进行施工，确保施工质量符合要求。

对关键节点进行质量检查和控制，如浇筑混凝土、砌筑砖石等。

3.进度控制：制定详细的施工计划，合理安排施工工序和施工人员的工作。

及时沟通和协调施工进度，确保项目按时完成。

4.环保要求：在施工过程中，合理处理施工废料和污水，做到不对环境造成污染。

采取必要的环境保护措施，如防尘、防噪音等。

常见问题及解决方案在给水排水工程构筑物的施工过程中，常见的问题及解决方案如下：1.地基处理不当导致基础沉降：在施工前进行地基勘测，合理选择地基处理方式，如加固、灌注桩等。

给水工程基础施工方案一、施工前的准备工作1.选址和设计水工程基础施工方案的第一步是选址和设计。

选址要在满足工程需求的基础上尽量减少土地占用的情况下确定。

设计要充分考虑地质情况、周边环境、施工条件等因素，使得水工程基础可以稳固建设。

2.材料准备水工程基础施工需要大量的原材料，如水泥、砂、石等。

施工前需要对这些原材料进行检验，确保其质量符合要求。

二、土方工程1.平整土地水工程基础施工前需要对选址进行平整，将地表的高低不平的地方进行填充和夯实，确保地面平整。

2.开挖基坑根据设计要求，对基础部位进行开挖，同时对开挖的土方进行堆放或者运输，以确保施工现场整洁有序。

三、基础工程1.土石方工程施工方案中需要对土石方工程进行详细的设计和施工。

根据设计要求，进行地基处理和垫层的施工，确保基础的承载力和稳定性。

2.槽槽利用剌槽等工具对土地进行加工，以确保地基和基础的平整和整齐。

3.浇筑混凝土在土石方处理完成后，对基础进行混凝土浇筑。

在浇筑混凝土的过程中，需要对混凝土进行坍塌度的检验和控制，确保混凝土的质量符合要求。

4.模板拆除浇筑完成后，对混凝土的模板进行及时拆除，以便进行下一步的施工。

四、设备安装水工程基础施工完成后，还需要进行进一步的设备安装工作。

根据设计要求安装必要的设备，如排水设备、管道设备等，以确保工程的正常运行。

五、施工现场的安全管理在水工程基础施工过程中，需要严格遵守相关的安全管理规章制度，确保施工现场的安全。

六、环境保护在水工程基础施工过程中，需要保护好周边的环境，避免土地被破坏、水资源被污染等情况发生。

总之，水工程基础施工方案是一个复杂且系统的工程项目，需要充分考虑地质情况、施工条件、土方工程、基础工程等多个因素。

只有在对这些因素进行充分的考虑和规划的基础上，才能保证水工程的顺利施工和运行。

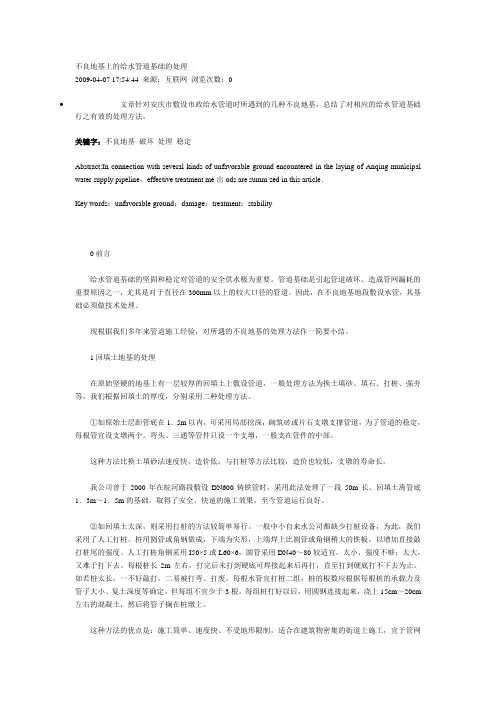

不良地基上的给水管道基础的处理2009-04-07 17:54:44 来源：互联网浏览次数：0•文章针对安庆市敷设市政给水管道时所遇到的几种不良地基，总结了对相应的给水管道基础行之有效的处理方法。

关键字：不良地基破坏处理稳定Abstract:In connection with several kinds of unfavorable ground encountered in the laying of Anqing municipal water supply pipeline，effective treatment me出ods are summ zed in this article．Key words：unfavorable ground；damage；treatment；stability0前言给水管道基础的坚固和稳定对管道的安全供水极为重要。

管道基础是引起管道破坏、造成管网漏耗的重要原因之一，尤其是对于直径在300mm以上的较大口径的管道。

因此，在不良地基地段敷设水管，其基础必须做技术处理。

现根据我们多年来管道施工经验，对所遇的不良地基的处理方法作一简要小结。

1回填土地基的处理在原始坚硬的地基上有一层较厚的回填土上敷设管道，一般处理方法为换土填砂、填石、打桩、强夯等，我们根据回填土的厚度，分别采用二种处理方法。

①如原始土层距管底在1．5m以内，可采用局部挖深，砌筑砖或片石支墩支撑管道，为了管道的稳定，每根管宜设支墩两个。

弯头、三通等管件只设一个支墩，一般支在管件的中部。

这种方法比换土填砂法速度快，造价低；与打桩等方法比较，造价也较低，支墩的寿命长。

我公司曾于2000年在皖河路段敷设DN600铸铁管时，采用此法处理了一段50m长、回填土离管底1．3m～1．5m的基础，取得了安全、快速的施工效果，至今管道运行良好。

②如回填土太深，则采用打桩的方法较简单易行。

一般中小自来水公司都缺少打桩设备，为此，我们采用了人工打桩。
