小型荞麦播种机设计(动力、传动、行走及功能转换机构)-任务书
重庆工学院
毕业设计（论文）任务书
题目小型荞麦播种机设计（动力、传动、行走及功能转换机构）（任务起止日期2013年 2 月25 日～2013 年6 月9日）
机械学院专业班
学生姓名学号
指导教师系主任
二级学院院长
（本页最后二行手签名）
注：1、任务书由指导教师填写；
2、任务书在第七学期期末下达给学生。
学生完成毕业设计（论文）工作进度计划表
注：1、此表由指导教师填写；
2、此表每个学生一份，作为毕业设计（论文）检查工作进度之依据；
3、进度安排用“—”在相应位置画出。
毕业设计（论文）阶段工作情况检查表
注：1、此表由指导教师认真填写（要求手写）；
2、“组织纪律”一栏根据学生具体执行情况如实填写；
3、“完成任务情况”一栏按学生是否按进度保质保量完成任务的情况填写；
4、对违纪和不能按时完成任务者，指导教师可根据情节轻重对该生提出警告或不能参加答辩的建议。
766 小型荞麦播种机设计(动力、传动、行走及功能转换机构)
荞麦原产于亚洲，种子呈不规整三棱锥形。种皮坚韧，深褐或灰色。花白色， 由蜂等昆虫传粉。虽然其种子用作谷物，但荞麦并非谷类禾草。荞麦在肥沃土壤 上较其他粮食作物产量低，但特别适应于干旱丘陵和凉爽的气候。荞麦成熟快， 故可作晚季作物种植，并能作为窒息作物使杂草死亡而为其他作物的栽培改善条 件。亦可用作绿肥犁入田中以改良土壤，又可作蜜源作物。
播种机种植的对象是作物的种子或制成丸粒状的包衣种子。它按播种方式可 分为 真空种子播种机撒播机、条播机和穴播机 3 类。50 年代开始大量发展的各 类型精密播种机，能精确控制播种量、穴（株）距和播深。70 年代开始发展的 气力排种精密播种机，其排种器（气吸式、气压式或气吹式）利用正压或负压气 流按一定的间隔排出一列种子，实现单粒精密穴播，与传统的机械式排种器相比， 具有播量精确、不伤种子等特点。此外还有一种机械式精密排种器。为带施肥装 置的悬挂式 6 行中耕作物播种机，能用于大豆、玉米和高粱等中耕作物的条播和 穴播。
目录
摘 要………………………………………………………………………………Ⅰ
Abstract……………………………………………………………………………Ⅱ
第1章 引言………………………………………………………………………1 第2章 播种机概述………………………………………………………………2
2.1 播种机现状……………………………………………………………2 2.2 播种机分类……………………………………………………………4 2.3 播种机发展趋势………………………………………………………5 第 3 章 小型荞麦播种机的设计计算……………………………………………6 3.1 总体传动设计方案的选择确定………………………………………6 3.2 工作阻力的确定………………………………………………………8 3.3 工作速度的确定………………………………………………………8 3.4 驱动功率的确定………………………………………………………8 3.5 地轮的转速……………………………………………………………9 3.6 传动比的确定…………………………………………………………9 第 4 章 链传动的设计……………………………………………………………10 4.1 地轮与排种器之间的链传动…………………………………………10 4.2 地轮与减速轴之间的链传动…………………………………………14 第5章 带传动的设计……………………………………………………………19 第6章 链轮的设计………………………………………………………………22 6.1 链轮的材料选择………………………………………………………22 6.2 地轮与减速轴之间主动链轮的设计…………………………………22 6.2 地轮与减速轴之间从动链轮的设计…………………………………23 6.3 地轮与种箱之间主动链轮的设计……………………………………24 6.4 地轮与种箱之间从动链轮的设计……………………………………25 第7章 带轮的设计………………………………………………………………25
播种机种植的对象是作物的种子或制成丸粒状的包衣种子。它按播种方式可 分为 真空种子播种机撒播机、条播机和穴播机 3 类。50 年代开始大量发展的各 类型精密播种机，能精确控制播种量、穴（株）距和播深。70 年代开始发展的 气力排种精密播种机，其排种器（气吸式、气压式或气吹式）利用正压或负压气 流按一定的间隔排出一列种子，实现单粒精密穴播，与传统的机械式排种器相比， 具有播量精确、不伤种子等特点。此外还有一种机械式精密排种器。为带施肥装 置的悬挂式 6 行中耕作物播种机，能用于大豆、玉米和高粱等中耕作物的条播和 穴播。
目录
摘 要………………………………………………………………………………Ⅰ
Abstract……………………………………………………………………………Ⅱ
第1章 引言………………………………………………………………………1 第2章 播种机概述………………………………………………………………2
2.1 播种机现状……………………………………………………………2 2.2 播种机分类……………………………………………………………4 2.3 播种机发展趋势………………………………………………………5 第 3 章 小型荞麦播种机的设计计算……………………………………………6 3.1 总体传动设计方案的选择确定………………………………………6 3.2 工作阻力的确定………………………………………………………8 3.3 工作速度的确定………………………………………………………8 3.4 驱动功率的确定………………………………………………………8 3.5 地轮的转速……………………………………………………………9 3.6 传动比的确定…………………………………………………………9 第 4 章 链传动的设计……………………………………………………………10 4.1 地轮与排种器之间的链传动…………………………………………10 4.2 地轮与减速轴之间的链传动…………………………………………14 第5章 带传动的设计……………………………………………………………19 第6章 链轮的设计………………………………………………………………22 6.1 链轮的材料选择………………………………………………………22 6.2 地轮与减速轴之间主动链轮的设计…………………………………22 6.2 地轮与减速轴之间从动链轮的设计…………………………………23 6.3 地轮与种箱之间主动链轮的设计……………………………………24 6.4 地轮与种箱之间从动链轮的设计……………………………………25 第7章 带轮的设计………………………………………………………………25
山地用小型荞麦播种机设计-文献综述
山地用小型荞麦播种机设计文献综述-------（动力、传动、行走及功能转换机构）张弛中国于上世纪50年代从国外印记谷物条播机、棉花播种机等，60年代研制了悬挂式谷物播种机、离心式播种机、通用机架播种机、气吸式播种机和磨纹式排种器等机型。
至70年代，已经有播种中耕通用机和谷物联合播种机两个系列并投入生产，并且供谷物、中耕作物、牧草、蔬菜等使用的各种条播机和穴播机已经得到推广使用，同时还研制了多种精密播种机。
图1 小型播种机近几年来，由于国家惠农政策的推动，农业机械化发展的进步很大，农业机械普及率越来越高。
目前，小型农用播种机的保有量几乎与小型农用拖拉机持平，而每年的春耕前十小型农用播种机销量最大的时期。
但我国小型播种机的发展十分缓慢，几十年来模式基本不变。
随着中国农业机械化的不断发展和农业机械的普及率提高，小型播种机的保有量已经与拖拉机持平，而传统的人力与畜力播种机则渐渐不在受到广大农民的亲睐。
小型播种机由于价格便宜，操作简便等优点受到广大农民的欢迎。
而一个播种机的传动机构则影响了播种机的使用寿命、价格等，是非常重要的一部分。
机械传动类型选择机械传动是利用机件直接实现传动，包括属于啮合传动的齿轮传动与链传动；属于摩擦传动的摩擦轮传动和带传动。
齿轮传动图2 齿轮传动齿轮传动利用两齿轮的轮齿相互啮合传递动力和运动，是近代机器中最常见的一种机械传动。
用于它具有速比范围大、功率范围广、结构紧凑可靠等优点，已广泛应用与各种机械设备和仪器仪表中，成为现有机械产品中所占比重最大的一种传动。
齿轮从发明到现在经历了无数次换代更新，主要向高速、重载、平稳性、体积小、低噪等方向发展。
21世纪，世界齿轮研究的重点在于高速、重载、长寿命、低成本传动系统的研究，人们分别从齿轮的齿形、齿轮啮合的原理着手。
在计算机日益发展的时代，机械业逐渐向着智能化、自动化方向发展，于是趋向运用计算机软件来模拟、研究齿轮的啮合原理，运用优化、有限元等现代设计理论方法设计齿轮逐步发展，其目的在于获得新型的，高效、低噪音、高性能齿轮。
机械毕业设计1488小型荞麦收割机设计设计
机械毕业设计1488小型荞麦收割机设计设计毕业设计题目：小型荞麦收割机设计一、设计背景与意义：随着社会生活水平的提高，人们对食物的需求也在不断增加。
荞麦是一种富含营养价值且易于种植的粮食作物，具有很高的经济效益。
然而，传统的荞麦收割工作主要依赖人工劳动，人工收割效率低，劳动强度大。
因此，设计一款小型的荞麦收割机具有重要的意义。
二、设计方案：1.机器类型：本设计采用联动收割方式，机器由割刀组、输送装置、收集装置和动力系统组成。
2.动力系统：为了适应小型机械的特点，设计采用燃油动力系统，包括发动机和燃油供给系统。
3.割刀组：割刀组由多个割刀组成，割刀采用高速旋转的切割方式，使得荞麦作物能够被割下。
4.输送装置：设计采用传送带和输送轮，将被割下的荞麦作物向后方输送到收集装置。
5.收集装置：设计采用收集箱和振动筛，将割下的荞麦作物收集到收集箱中，并通过振动筛进行筛选，去除杂质。
6.控制系统：设计采用自动控制系统，通过传感器感知作物的情况，控制割刀和输送装置的运行，从而实现自动收割过程。
三、设计过程与关键技术：1.确定机器的基本结构和尺寸：通过对传统收割机的分析和对荞麦作物特性的了解，确定机器的基本结构和尺寸，包括整体结构、输送带和收集箱的大小等。
2.选择合适的动力系统：结合机器的尺寸和功率需求，选择合适的燃油发动机和燃油供给系统，确保机器的正常运行。
3.设计割刀组：确定割刀的数量和排列方式，并通过对刀片材料和切割方式的选择，确保荞麦作物能够被有效割下。
4.设计输送装置：确定传送带和输送轮的数量和尺寸，并确保荞麦作物能够顺利地被输送到收集装置。
5.设计收集装置：确定收集箱的大小，并设计振动筛进行杂质的去除。
6.设计控制系统：通过传感器感知作物的情况，设计自动控制系统，控制割刀和输送装置的运行，从而实现自动化收割过程。
四、预期效果和应用前景：1.预期效果：设计完成的小型荞麦收割机能够实现自动化收割荞麦作物的功能，高效、快速地完成收割任务，并能够有效地去除杂质，提高荞麦的质量和经济效益。
小型荞麦播种机毕业设计(动力、传动、行走及功能转换机构)
目录摘要 (Ⅰ)Abstract (Ⅱ)第1章引言 (1)第2章播种机概述 (2)2.1播种机现状 (2)2.2播种机分类 (4)2.3播种机发展趋势 (5)第3章小型荞麦播种机的设计计算 (6)3.1总体传动设计方案的选择确定 (6)3.2工作阻力的确定 (8)3.3工作速度的确定 (8)3.4驱动功率的确定 (8)3.5地轮的转速 (9)3.6传动比的确定 (9)第4章链传动的设计 (10)4.1地轮与排种器之间的链传动 (10)4.2地轮与减速轴之间的链传动 (14)第5章带传动的设计 (19)第6章链轮的设计 (22)6.1链轮的材料选择 (22)6.2地轮与减速轴之间主动链轮的设计 (22)6.2地轮与减速轴之间从动链轮的设计 (23)6.3地轮与种箱之间主动链轮的设计 (24)6.4地轮与种箱之间从动链轮的设计 (25)第7章带轮的设计 (25)7.1带轮的材料选择 (25)7.2主动带轮的设计 (26)7.3从动带轮的设计 (26)第8章链轮的设计 (27)8.1初步确定轴的最小直径 (27)8.2减速轴的结构设计 (28)8.3地轮轴的结构设计 (28)第9章支架、扶手与轴承等选择设计及功能切换 (29)9.1支架设计 (29)9.2把手设计 (30)9.3轴承选择 (31)9.4功能切换 (31)第10章三维建模及装配 (31)结语 (34)致谢 (35)参考文献 (36)摘要小型荞麦播种机是对荞麦进行播种作业的农业机械。
现在荞麦的营养价值等愈发受到人们的重视，发展前景广阔，所以荞麦的播种和收获等非常重要。
本文设计了小型荞麦播种机的行走、传动及功能转换机构。
播种机提高了农民的劳动效率，解放劳动力，并且符合现在科技发展与机械化的趋势。
本文首先概述了播种机械的现状、分类、要求和发展，同时详细叙述了荞麦播种机的传动和行走机构设计以及相关零部件的设计，包括播种机的动力源选择、机械传动的种类选择以及尺寸、相关轴的设计等。
《播种机械》课件
播种机械应用场景繁多， 在满足各类作物需求的 同时，不断优化设备性 能。
结论
1 播种机械的重要性
2 播种机械的发展前景
3 播种机械的应用价值
是推动农业机械化的重要组 成部分，为农业生产的高效 率、高品质、高质量提供了 有力保障。
随着农业机械化的不断深入， 未来的发展前景广阔，市场 需求不断扩大。
可以大大提高播种效率，减 轻劳动强度，有效降低成本 及风险，也为未来农业智能 化提供了基础。
播种机械的结构和工作原理
结构组成
播种机械组成复杂，一般由行走、 筛选、输送、释种等多个部分组合 而成。
工作原理
播种机械将种子均匀地散布到地面 上，达到机械化作业的目的。
优点和缺点
播种机械能够减轻劳动强度，提高 播种效率，但是成本较高，需要一 定的技术和维护。
播种机械的应用实例
1
单粒种植机
适用于小范围作业，可以准确种植农作物。
市场趋势
未来播种机械将向智能化、节能环保、多功能化和个性化方向发展。
播种机械的发展方向和挑战
智能化
操作简单，减少人工干 预影响，可以实时监控 设备状态，实现远程控 制。
节能环保
优化机械结构，减小设 备能耗，降低排放，保 护生态环境。
多功能化
适应不同农作物的种植 需求，具有高度的灵活 性及多样性。
ቤተ መጻሕፍቲ ባይዱ
满足不同作物 要求
2
整群种植机
适用于大范围作业，可以高效快速地种植农作物。
3
无犁直播机
适用于轮作种植，可以减少泥土压实和提高播种效率。
4
种子喷播机
适用于春秋两季播种，可以多点播种并降低成本。
播种机械的市场前景
市场现状
结论
1 播种机械的重要性
2 播种机械的发展前景
3 播种机械的应用价值
是推动农业机械化的重要组 成部分，为农业生产的高效 率、高品质、高质量提供了 有力保障。
随着农业机械化的不断深入， 未来的发展前景广阔，市场 需求不断扩大。
可以大大提高播种效率，减 轻劳动强度，有效降低成本 及风险，也为未来农业智能 化提供了基础。
播种机械的结构和工作原理
结构组成
播种机械组成复杂，一般由行走、 筛选、输送、释种等多个部分组合 而成。
工作原理
播种机械将种子均匀地散布到地面 上，达到机械化作业的目的。
优点和缺点
播种机械能够减轻劳动强度，提高 播种效率，但是成本较高，需要一 定的技术和维护。
播种机械的应用实例
1
单粒种植机
适用于小范围作业，可以准确种植农作物。
市场趋势
未来播种机械将向智能化、节能环保、多功能化和个性化方向发展。
播种机械的发展方向和挑战
智能化
操作简单，减少人工干 预影响，可以实时监控 设备状态，实现远程控 制。
节能环保
优化机械结构，减小设 备能耗，降低排放，保 护生态环境。
多功能化
适应不同农作物的种植 需求，具有高度的灵活 性及多样性。
ቤተ መጻሕፍቲ ባይዱ
满足不同作物 要求
2
整群种植机
适用于大范围作业，可以高效快速地种植农作物。
3
无犁直播机
适用于轮作种植，可以减少泥土压实和提高播种效率。
4
种子喷播机
适用于春秋两季播种，可以多点播种并降低成本。
播种机械的市场前景
市场现状
播种机毕业设计
目录1 播种机发展现状与趋势 (1)1.1 我国播种机发展现状 (1)1.2 播种机的发展前景 (2)1.2.1 单粒精密播种机迅速发展 (2)1.2.2 播种机的通用性和适应性不断提高 (2)1.2.3 播种机向高速宽幅发展 (3)1.2.4 广泛采用联合作业 (3)1.2.5 新技术的应用不断普及 (3)2 播种机概述 (5)2.1 播种机类型 (5)2.2 播种机主要结构 (5)2.3 总体配置 (6)2.3.1 主要技术参数 (7)3 播种排种器 (8)3.1 排种器的技术要求 (8)3.2 立式圆盘排种器的特点 (9)3.3 排种器参数设计 (9)3.4 壳体造型 (10)3.5 种子的充填 (10)3.5.1 排种器种子充填力学分析 (10)3.5.2 充种过成 (13)4 排肥器 (15)4.1 排肥器的要求 (15)4.2 排肥器选择 (15)5 开沟器及其起落机构 (18)5.1 开沟器的要求 (18)5.2 开沟器的结构类型 (18)5.3 开沟器使用行距与前后列距离 (19)5.4 芯铧式开沟器 (19)6 输种管、覆土器、镇压轮 (21)6.1 输种管 (21)6.1.1 输种管的类型 (21)6.1.2 输种管的主要参数 (21)6.2 覆土器 (22)6.3 镇压轮 (22)6.3.1 镇压轮的结构类型和特点 (23)6.3.2 镇压轮直径的确定 (24)6.3.2 镇压弹簧参数设计 (25)7 其他工作部件和机构 (27)7.1 种子、肥箱 (27)7.1.1 种子、肥料箱容量计算 (27)7.1.2 种子、肥料箱结构特点 (28)7.2 仿形机构 (28)7.2.1 仿形机构类型 (28)7.2.2 仿形机构主要参数 (29)8 播种机组工作阻力与作业幅宽 (32)8.1 工作阻力P与作业幅宽B (32)8.2 播种机机组功率消耗N (32)9 保养与保管 (33)10 使用及注意事项 (34)11 安全规则 (36)12 常见故障与排除 (37)13 经济效益分析 (38)14 结论 (39)致谢 (40)参考文献 (41)附录A (42)附录B (51)附录 C (64)辽宁工程技术大学毕业设计（论文）1 播种机发展现状与趋势播种机是农业生产过程中六大关键作业环节之一，播种机械化是农业机械化过程中最为复杂也最为艰巨的工作。
小型荞麦播种机设计(动力、传动、行走及功能转换机构)

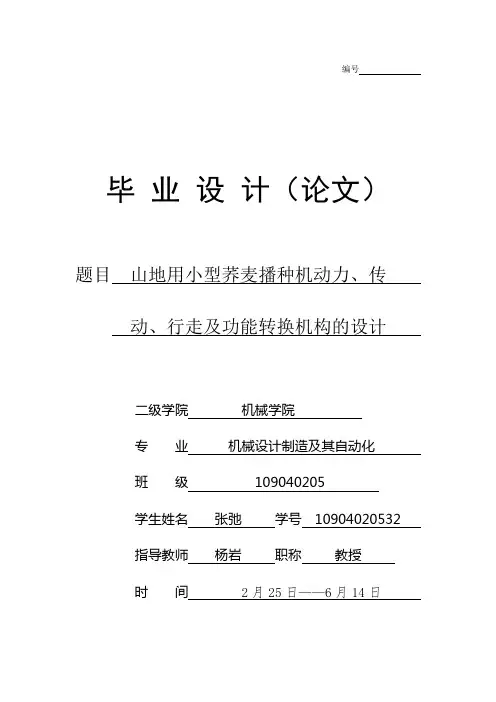

编号毕业设计（论文）题目山地用小型荞麦播种机动力、传动、行走及功能转换机构的设计二级学院机械学院专业机械设计制造及其自动化班级109040205学生姓名张弛学号***********指导教师杨岩职称教授时间2月25日——6月14日目录摘要 (Ⅰ)Abstract (Ⅱ)第1章引言 (1)第2章播种机概述 (2)2.1播种机现状 (2)2.2播种机分类 (4)2.3播种机发展趋势 (5)第3章小型荞麦播种机的设计计算 (6)3.1总体传动设计方案的选择确定 (6)3.2工作阻力的确定 (8)3.3工作速度的确定 (8)3.4驱动功率的确定 (8)3.5地轮的转速 (9)3.6传动比的确定 (9)第4章链传动的设计 (10)4.1地轮与排种器之间的链传动 (10)4.2地轮与减速轴之间的链传动 (14)第5章带传动的设计 (19)第6章链轮的设计 (22)6.1链轮的材料选择 (22)6.2地轮与减速轴之间主动链轮的设计 (22)6.2地轮与减速轴之间从动链轮的设计 (23)6.3地轮与种箱之间主动链轮的设计 (24)6.4地轮与种箱之间从动链轮的设计 (25)第7章带轮的设计 (25)7.1带轮的材料选择 (25)7.2主动带轮的设计 (26)7.3从动带轮的设计 (26)第8章链轮的设计 (27)8.1初步确定轴的最小直径 (27)8.2减速轴的结构设计 (28)8.3地轮轴的结构设计 (28)第9章支架、扶手与轴承等选择设计及功能切换 (29)9.1支架设计 (29)9.2把手设计 (30)9.3轴承选择 (31)9.4功能切换 (31)第10章三维建模及装配 (31)结语 (34)致谢 (35)参考文献 (36)摘要小型荞麦播种机是对荞麦进行播种作业的农业机械。
现在荞麦的营养价值等愈发受到人们的重视，发展前景广阔，所以荞麦的播种和收获等非常重要。
本文设计了小型荞麦播种机的行走、传动及功能转换机构。
小型手推式播种机的设计
小型手推式播种机的设计摘要为了使播种的成本降低，避免反复性的田间劳作，因而设计此机械化播种机。
对于设计的播种机而言，首先有较好的播种效果，其次有较高的播种效率，并且需要在运行中保持非常高的稳定性，避免出现机械故障造成的农业损失。
关键词：播种机设备设计质量11 研究意义目前在中国农业市场中，播种机有非常多的类型，市场上也有非常多种类的机型能够加以选择。
国外在此方面的发展趋向于高效化和大型化，而且操作方面采用电子化控制为主。
在最近几年中，很多的机械设备由于北方地区地形高低不平，农民作业中要求使用运行稳定、运输便利、结构简单的小型播种机。
2 播种机整体设计对于播种机的整体性设计方面，首先设计的是整体性的播种设备，并且需要选择适当的机械参数以及不同部件的结构，明确整个设备的参数，并且绘制相关的配置图纸，进一步的完成受力分析，确定各个参数基础上，完成不同零部件的设计，最后，进一步的完成不同结构的强度计算。
2.1 设计方案此部分设计的农业播种设备，主要应用在农业生产方面，能够完成的工作包括开沟、施肥、洒水、盖土、覆膜等操作。
整体的结构设计并确定各个结构的原理。
对于技术参数方面，实现双行作业，并设计可调行距，范围为450-500mm，穴距为可调的，范围是260mm至330mm，其穴粒数量达到了1粒至3粒之间，播种的深度达到40mm至60mm。
宽度范围达到600mm至1000mm之间。
对于播水量按照实际的需求可自行控制。
2.2 相关参数对于其工作速度，主要是需要行走装置和实际的工作部分之间形成配合，当前较多的是1~2km/h,能够应用钢轮实现开沟，排种器相应的也和其加以配合协调。
工作的幅度方面，其受到道路情况、结构情况以及仿行性能等的限定，大部分情况下，单机的运行工作幅度达到了3.6m至5m之间。
对于精播机，设计的工作副种箱容量是45-70升，肥料箱设计为45L。
3 播种系统3.1垂直圆盘式排种器结构设计此类排种器采用复合式排种孔，结构方面综合采用“勺子”、“六面体容腔”结构，采用了“空间填补”以及“舀取”原理，实际的运行在，种子周期性旋转通过容腔的容积进行排种量的控制，能够实现强制性排种，并且未出现带动层的排种现象，此排种器本身能够应用在种耕作物播种设备上，实现大豆以及玉米种子的单粒播种。
播种机的类型和构造实验
种子箱
合成种子与空气旳混合物， 沿垂直气送增压管路向上
输送，经褶皱式扩压管增
排种定量器 压进入气流分子流均等旳分为若干细
种子流，沿多种子输送管
输送至开沟器，实现气流
统一输送旳一器多行排种。
离心风机
④锥盘式排种器
工作原理：种子在锥面型孔 盘旳旋转带动下，靠重力和 离心力作用沿斜面下滑。充 斥圆周旳平面环带，一部分 进入型孔随圆盘转动，多出 旳种子被刮种器推下，沿输 种管排出。
磨盘与种子筒底座之间留有一定间隙，磨盘回转时，在离心力及磨纹 推力作用下，使种子由中心向外移动，从种子筒底座上旳排种口处强制排 种。多出种子在磨盘边沿处按螺旋线方向上升，再经过磨盘上旳喂入口进 入排种间隙。
磨盘式排种器构造示意图 1.种子筒 2.立轴 3.磨纹盘 4.排种孔盘 5.排种器底座
棘轮式排种器：构造及工作原理与外槽轮式排种器基本一 致，利用钉轮旳转动将种子排出 。
1.棘轮 2.种子箱 3.插板 4.排种舌
（3）气吸式排种器构造及工作原理
视频
工作原理：它由吸种盘、搅 拌轮、吸气管、吸气室和风 机等构成。吸气室经过吸气 管道与风机相连。当风机吸 气时，在吸种盘旳两面便形 成压力差，吸种盘上旳吸种 孔便成为气流通道。种子受 吸力旳作用被吸附在吸种孔 处，吸种盘转动，带有吸附 种子旳吸种孔在经过刮种器 时，多出旳种子被刮去，并 确保吸种孔吸住一粒种子。 当带有种子旳吸种孔转到吸 气室以外之后，种子失去了 吸附力，靠自重经输种管落 入种沟内。
（4）观察滑刀式开沟器旳构造 滑刀式开沟器
芯铧式开沟器
返回目录
（5）观察星轮式排肥器旳构造﹑工作原理及排肥量调整措施。
（6）观察圆盘式﹑锄铲式开沟器旳构造﹑起落机构及其 深浅调整机构旳构造及播深调整措施。
小型荞麦播种机设计(施肥,播种,旋耕机构)
机械化水平是衡量农村、农业发展水平的重要标志，是确保提高农村生产力，促进更多的劳动力转移，彻底改变传统的小农经济耕作方式的前提和依据。随着社会主义新农村建设步伐的不断加大，中央加大对农业和农村发展的支持力度，农村的机械化水平逐年提高。我国农业发展已进入“高产、高效、优质、安全”新阶段，从而也引发了对提高农业机械化程度的强烈要求。
1.1.1 研究的目的和意义
荞麦在我国属于经济作物，目前大部分地区都未实现播种机械化。小型荞麦播种机同时考虑到了农户经营面积少，作业地块小等特点，且功能较多，可一次性完成化肥深施、播种、镇压保墒等多道工序，与传统的耕作方式相比，具有减少作业程序，省工省力，节本增效，提高化肥利用率，保护环境，抑制沙尘暴，增产粮食等优点。通过改变开沟器的形状和安装形式能有效解决作业时的壅堵现象。此外还能改善土壤结构，提高出苗率、品质和产量，降低化肥施用量30%左右；可在平原和丘陵地区的小平原上作业。因此有着较高的应用价值和广阔的推广前景。
荞麦为一年生草本植物，生育期短，抗逆性强，极耐寒瘠，当年可多次播种多次收获（荞麦种子如图1所示）。茎直立，下部不分蘖，多分枝，光滑，淡绿色或红褐色，有时有稀疏的乳头状突起。叶心脏形如三角状，顶端渐尖，基部心形或戟形，全缘。托叶鞘短筒状，顶端斜而截平，早落。花序总状或圆锥状，顶生或腋生。春夏间开小花，花白色；花梗细长。果实为干果，卵形、黄褐色，光滑。茎紫红色,叶子三角形，开白色小花，子实黑色，磨成面粉供食用。荞麦播种3～5天就能出苗，并快速地生长发育，封拢后能抑制大多数杂草生长。种荞麦省时省工，在农时安排上，荞麦从耕翻、播种到管理，通常都在其它作物之后，可调节农时，全面安排农业生产，实现低投入高产出的经济效益。随着中国荞麦科研和产业开发的发展，荞麦在农业生产中的地位正在由“救灾补种”作物转变为农民脱贫致富的经济小作物。
1.1.1 研究的目的和意义
荞麦在我国属于经济作物，目前大部分地区都未实现播种机械化。小型荞麦播种机同时考虑到了农户经营面积少，作业地块小等特点，且功能较多，可一次性完成化肥深施、播种、镇压保墒等多道工序，与传统的耕作方式相比，具有减少作业程序，省工省力，节本增效，提高化肥利用率，保护环境，抑制沙尘暴，增产粮食等优点。通过改变开沟器的形状和安装形式能有效解决作业时的壅堵现象。此外还能改善土壤结构，提高出苗率、品质和产量，降低化肥施用量30%左右；可在平原和丘陵地区的小平原上作业。因此有着较高的应用价值和广阔的推广前景。
荞麦为一年生草本植物，生育期短，抗逆性强，极耐寒瘠，当年可多次播种多次收获（荞麦种子如图1所示）。茎直立，下部不分蘖，多分枝，光滑，淡绿色或红褐色，有时有稀疏的乳头状突起。叶心脏形如三角状，顶端渐尖，基部心形或戟形，全缘。托叶鞘短筒状，顶端斜而截平，早落。花序总状或圆锥状，顶生或腋生。春夏间开小花，花白色；花梗细长。果实为干果，卵形、黄褐色，光滑。茎紫红色,叶子三角形，开白色小花，子实黑色，磨成面粉供食用。荞麦播种3～5天就能出苗，并快速地生长发育，封拢后能抑制大多数杂草生长。种荞麦省时省工，在农时安排上，荞麦从耕翻、播种到管理，通常都在其它作物之后，可调节农时，全面安排农业生产，实现低投入高产出的经济效益。随着中国荞麦科研和产业开发的发展，荞麦在农业生产中的地位正在由“救灾补种”作物转变为农民脱贫致富的经济小作物。
一种用于作物田间实验的小麦穗行播种机[实用新型专利]
![一种用于作物田间实验的小麦穗行播种机[实用新型专利]](https://img.taocdn.com/s1/m/8eea0e9f8e9951e79a892787.png)
专利名称：一种用于作物田间实验的小麦穗行播种机
专利类型：实用新型专利
发明人：尚书旗,李国莹,杨诚,孙钦华,李国梁,徐祝欣,李雪,卢志浩
申请号：CN201920130165.9
申请日：20190125
公开号：CN209449197U
公开日：
20191001
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于作物田间实验的小麦穗行播种机，包括机架，所述机架，所述机架的顶部左侧端通过螺栓固定安装有汽油机，所述机架的前后两侧壁的固定安装有驱动轮，所述驱动轮利用传动机构与所述汽油机相固定连接，所述机架的顶部中央位置固定安装有自动供种装置，所述机架的顶部右侧通过螺栓固定安装有排种器，所述机架的右侧底部通过螺栓固定安装有靴式开沟器，所述靴式开沟器的右侧端固定安装有镇压轮，所述机架的右侧壁通过螺栓固定安装有万向轮，所述靴式开沟器的前侧壁通过螺栓固定安装有深度调节杆，所述深度调节杆的顶端通过螺栓固定安装有调节刹把，该实用新型提高了车体运行的稳定性，实现一次性播种品种的综合效果。
申请人：青岛普兰泰克机械科技有限公司,青岛农业大学
地址：266109 山东省青岛市城阳区长城路89号青岛博士创业园19号楼515、516室
国籍：CN
代理机构：深圳市科吉华烽知识产权事务所(普通合伙)
代理人：吴肖敏
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型荞麦播种机设计动力、传动、行走及功能转换机构编号毕业设计（论文）题目山地用小型荞麦播种机动力、传动、行走及功能转换机构的设计二级学院机械学院专业机械设计制造及其自动化班级 109040205学生姓名张弛学号 10904020532指导教师杨岩职称教授时间2月25日——6月14日目录摘要 (Ⅰ)Abstract (Ⅱ)第1章引言 (1)第2章播种机概述 (2)2.1播种机现状 (2)2.2播种机分类 (4)2.3播种机发展趋势 (5)第3章小型荞麦播种机的设计计算 (6)3.1总体传动设计方案的选择确定 (6)3.2工作阻力的确定 (8)3.3工作速度的确定 (8)3.4驱动功率的确定 (8)3.5地轮的转速 (9)3.6传动比的确定 (9)第4章链传动的设计 (10)4.1地轮与排种器之间的链传动 (10)4.2地轮与减速轴之间的链传动 (14)第5章带传动的设计 (19)第6章链轮的设计 (22)6.1链轮的材料选择 (22)6.2地轮与减速轴之间主动链轮的设计 (22)6.2地轮与减速轴之间从动链轮的设计 (23)6.3地轮与种箱之间主动链轮的设计 (24)6.4地轮与种箱之间从动链轮的设计 (25)第7章带轮的设计 (25)7.1带轮的材料选择 (25)7.2主动带轮的设计 (26)7.3从动带轮的设计 (26)第8章链轮的设计 (27)8.1初步确定轴的最小直径 (27)8.2减速轴的结构设计 (28)8.3地轮轴的结构设计 (28)第9章支架、扶手与轴承等选择设计及功能切换 (29)9.1支架设计 (29)9.2把手设计 (30)9.3轴承选择 (31)9.4功能切换 (31)第10章三维建模及装配 (31)结语 (34)致谢 (35)参考文献 (36)摘要小型荞麦播种机是对荞麦进行播种作业的农业机械。
现在荞麦的营养价值等愈发受到人们的重视，发展前景广阔，所以荞麦的播种和收获等非常重要。
本文设计了小型荞麦播种机的行走、传动及功能转换机构。
播种机提高了农民的劳动效率，解放劳动力，并且符合现在科技发展与机械化的趋势。
本文首先概述了播种机械的现状、分类、要求和发展，同时详细叙述了荞麦播种机的传动和行走机构设计以及相关零部件的设计，包括播种机的动力源选择、机械传动的种类选择以及尺寸、相关轴的设计等。
该播种机以小型柴油机作为动力源，通过传动机构带动行走机构及排种器等运动。
设计在考虑传动结构合理的同时兼顾了结构简单，生产及维护方便、效率较高、损耗少、操作方便等目的。
关键词：播种机行走传动机构Abstrictmini buckwheat sower is a machine of sowing buckwheat seeds. Recently, the buckwheat has been attached importance to its nutrition, which brings a bright prospect.Therefore, the sowing and harvist of it become highly important. In this essay, structure of the moving ability,transmission and mode switch of this sower was designed in order to gain the productivity. Further, the decrease of using human resource through this machine also accord with the trendency of mechanization in agriturae.This essay will illustrate the actuality,classification, modern requirments and developments of the seed planting machine. Moreover, the details of the structure of transmission and the design of moving will be expained including the choosing of power sources, mechanical transmission, size and the bearings excogitation. This sower will use diesel engine as power souse and moving through driving of transmission part, which finally make seed-metering device and running mechanism move. in this design, the reasonability of samplised structure was considered which will lead to the simplify of prudusing and reparing. Also, the efficiency,attrition and user-friendly control will also be considered in the disign of this machine.Key words: sower moving transmission mechanism第1章引言荞麦为一年生草本植物，生育期短，抗逆性强，极耐寒瘠，当年可多次播种多次收获。
茎直立，下部不分蘖，多分枝，光滑，淡绿色或红褐色，有时有稀疏的乳头状突起。
叶心脏形如三角状，顶端渐尖，基部心形或戟形，全缘。
托叶鞘短筒状，顶端斜而截平，早落。
花序总状或圆锥状，顶生或腋生。
春夏间开小花，花白色；花梗细长。
果实为干果，卵形、黄褐色，光滑。
茎紫红色,叶子三角形，开白色小花，子实黑色，磨成面粉供食用。
荞麦原产于亚洲，种子呈不规整三棱锥形。
种皮坚韧，深褐或灰色。
花白色，由蜂等昆虫传粉。
虽然其种子用作谷物，但荞麦并非谷类禾草。
荞麦在肥沃土壤上较其他粮食作物产量低，但特别适应于干旱丘陵和凉爽的气候。
荞麦成熟快，故可作晚季作物种植，并能作为窒息作物使杂草死亡而为其他作物的栽培改善条件。
亦可用作绿肥犁入田中以改良土壤，又可作蜜源作物。
可见荞麦由于多种于丘陵等地形复杂地区，所以并不适合大规模机械化的播种种植，在这样的条件下，单人使用的小型荞麦播种机更加适合荞麦的种植环境。
播种是农业生产中关键环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件。
播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影响很大。
所以播种机也是非常方便的一种工具，能够帮助农民获得更好的播种质量。
本文概述了播种机械的现状、分类、要求和发展，并且详细叙述了小型荞麦播种机的传动、行走机构设计及其相关零部件设计。
机型小巧灵活，比较轻便，方便单人操作。
本文所设计的小型荞麦播种机传动工作原理是：播种时起动柴油机，柴油机通过带传动与减速轴连接，减速轴再通过链传动将动力输出给地轮轴，带动地轮进行转动，地轮轴再通过另一端的链传动将动力传给播种箱。
第2章播种机概述2.1 播种机现状世界上最早的条播机具，是中国在公元前1世纪所推广使用的耧，耧应用至今，现在依然在中国北方旱作区使用。
而欧洲第一台播种机制成于1636年的希腊。
在1830年，俄罗斯通过对畜力多铧犁加装播种装置制作出了犁播机。
20世纪后，牵引和悬挂式谷物条播机、运用气力排种的播种机相继出现。
50年代后各种精密播种机慢慢发展起来。
播种机种植的对象是作物的种子或制成丸粒状的包衣种子。
它按播种方式可分为真空种子播种机撒播机、条播机和穴播机3类。
50年代开始大量发展的各类型精密播种机，能精确控制播种量、穴（株）距和播深。
70年代开始发展的气力排种精密播种机，其排种器（气吸式、气压式或气吹式）利用正压或负压气流按一定的间隔排出一列种子，实现单粒精密穴播，与传统的机械式排种器相比，具有播量精确、不伤种子等特点。
此外还有一种机械式精密排种器。
为带施肥装置的悬挂式6行中耕作物播种机，能用于大豆、玉米和高粱等中耕作物的条播和穴播。
中国于上世纪50年代从国外印记谷物条播机、棉花播种机等，60年代研制了悬挂式谷物播种机、离心式播种机、通用机架播种机、气吸式播种机和磨纹式排种器等机型。
至70年代，已经有播种中耕通用机和谷物联合播种机两个系列并投入生产，并且供谷物、中耕作物、牧草、蔬菜等使用的各种条播机和穴播机已经得到推广使用，同时还研制了多种精密播种机。
近几年来，由于国家惠农政策的推动，农业机械化发展的进步很大，农业机械普及率越来越高。
目前，小型农用播种机的保有量几乎与小型农用拖拉机持平，而每年的春耕前十小型农用播种机销量最大的时期。
但我国小型播种机的发展十分缓慢，几十年来模式基本不变。
我国播种机目前仍以谷物条播机为主，而与小型拖拉机搭配工作的播种机和畜力播种机仍然占主流。
全国只有约十家企业生产与大中型拖拉机配套的播种机，而与小型拖拉机配套的播种机和畜力播种机产量已经占到全国播种机产量的90%以上。
随着中国农业机械化的不断发展和农业机械的普及率提高，小型播种机的保有量已经与拖拉机持平，而传统的人力与畜力播种机则渐渐不在受到广大农民的亲睐。
小型播种机由于价格便宜，操作简便等优点受到广大农民的欢迎。
而一个播种机的传动机构则影响了播种机的使用寿命、价格等，是非常重要的一部分。
近几年来，我国播种机市场中，主要是联合作业播种机发展比较快。
联合作业播种机主要有播种—施肥联合作业机、耕作—播种联合作业机、松土—施肥—覆膜—穴播联合作业机和施水—播种联合作业机、铺膜播种联合作业机等。
另一方面，精少量播种机的推广也十分之强劲，小麦精少量播种机和中耕作物精密播种机的推广应用亦是十分之迅速。
我国从八十年代末期开始研制精密播种机械，其中较有代表性的机型包括压轮式谷物播种机、气吸式精密播种机等。
但是由于土地条件、机械水平、机械价格、种子质量等因素的制约，我国主要推广半精量播种，并大量推广小型单体播种机。
九十年代开始，我国逐步推广精密播种机，精密播种机以作物种类分为玉米大豆精密播种机、谷物精密播种机、甜菜精密播种机；以动力分为小型精密播种机、中型精密播种机、大型精密播种机；以排种器形式分为机械式精密播种机和气力式精密播种机。
国外的精密播种机已经发展得相当完善，设有完善的整地、覆土、镇压、施肥、洒药装置，而且排种装置多采用新式工作结构，包括使用气力式排种和机械式排种，保证了播种的精密。
