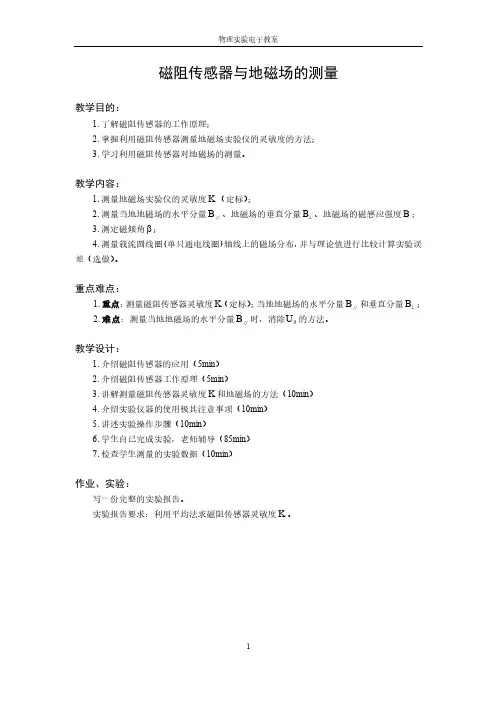

磁阻传感器和地磁场的测量

实验三十七 用磁阻传感器测量地磁场地磁场的数值比较小，约T 510-量级，但在直流磁场测量，特别是弱磁场测量中，往往需要知道其数值，并设法消除其影响，地磁场作为一种天然磁源，在军事、工业、医学、探矿等科研中也有着重要用途。

本实验采用新型坡莫合金磁阻传感器测定地磁场磁感应强度及地磁场磁感应强度的水平分量和垂直分量；测量地磁场的磁倾角，从而掌握磁阻传感器的特性及测量地磁场的一种重要方法。

【实验目的】1. 掌握磁阻传感器的特性和定标方法。

2. 掌握地磁场的测量方法。

【实验原理】物质在磁场中电阻率发生变化的现象称为磁阻效应。

对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。

HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。

它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图1所示。

薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式θρρρθρ2cos )()(⊥⊥-+=∥ (1)其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。

当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。

同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。

HMC1021Z 磁阻传感器是一种单边封装的磁场传感器，它能测量与管脚平行方向的磁场。

磁阻传感器与地磁场测量实验报告本实验旨在通过使用磁阻传感器测量地磁场的强度，从而了解磁阻传感器的工作原理和地磁场的特性。

首先，我们需要理解磁阻传感器的基本原理。

磁阻传感器是一种利用磁阻效应测量磁场强度的传感器，它的工作原理是基于材料在外加磁场作用下磁阻发生变化的特性。

在外加磁场的作用下，磁阻传感器的磁阻值会发生变化，通过测量这种变化可以得到磁场的强度。

在实验中，我们首先搭建了一个简单的实验电路，将磁阻传感器连接到电压表上，并将磁阻传感器放置在地面上。

接着，我们对磁阻传感器进行校准，使其能够准确测量地磁场的强度。

在进行校准时，我们需要注意避免外界磁场的干扰，以确保测量结果的准确性。

随后，我们开始进行地磁场的测量。

在实验中，我们发现地磁场的强度并不是均匀的，而是存在一定的变化。

这种变化可能是由地球内部的地磁场和外部磁场的相互作用所导致的。

通过实验数据的分析，我们可以得出地磁场的强度在不同位置存在一定的差异，这为我们进一步研究地磁场的特性提供了重要的参考。

通过本次实验，我们深入了解了磁阻传感器的工作原理和地磁场的特性。

磁阻传感器作为一种重要的传感器，在许多领域都有着广泛的应用，比如导航、地质勘探、磁力传动等。

而地磁场作为地球的重要特征之一，对于我们了解地球内部结构和地球物理现象具有重要意义。

因此，通过本次实验，我们不仅对磁阻传感器有了更深入的了解，同时也对地磁场有了更加全面的认识。

总的来说，本次实验取得了预期的效果，我们通过实际操作深入理解了磁阻传感器的工作原理和地磁场的特性，这对我们今后的学习和科研工作都具有重要的意义。

希望通过今后的实验和研究，我们能够进一步深化对磁阻传感器和地磁场的认识，为相关领域的发展做出更大的贡献。

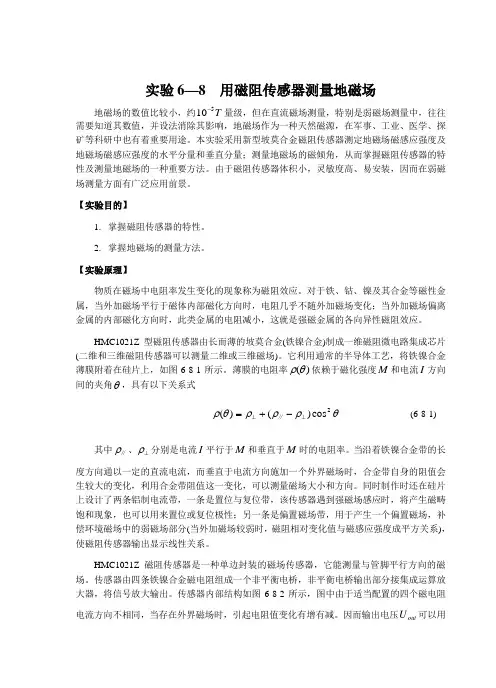

实验6—8 用磁阻传感器测量地磁场地磁场的数值比较小，约T 510-量级，但在直流磁场测量，特别是弱磁场测量中，往往需要知道其数值，并设法消除其影响，地磁场作为一种天然磁源，在军事、工业、医学、探矿等科研中也有着重要用途。

本实验采用新型坡莫合金磁阻传感器测定地磁场磁感应强度及地磁场磁感应强度的水平分量和垂直分量；测量地磁场的磁倾角，从而掌握磁阻传感器的特性及测量地磁场的一种重要方法。

由于磁阻传感器体积小，灵敏度高、易安装，因而在弱磁场测量方面有广泛应用前景。

【实验目的】1. 掌握磁阻传感器的特性。

2. 掌握地磁场的测量方法。

【实验原理】物质在磁场中电阻率发生变化的现象称为磁阻效应。

对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。

HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。

它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图6-8-1所示。

薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式θρρρθρ2cos )()(⊥⊥-+=∥ (6-8-1)其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。

当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。

同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。

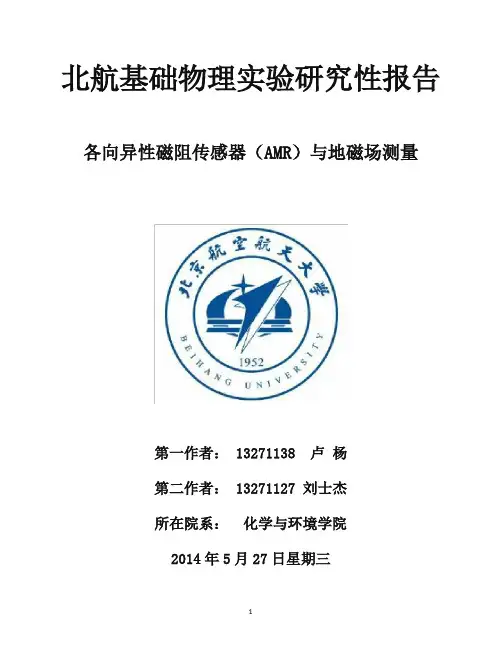

北航基础物理实验研究性报告各向异性磁阻传感器（AMR）与地磁场测量第一作者： 13271138 卢杨第二作者： 13271127 刘士杰所在院系：化学与环境学院2014年5月27日星期三摘要物质在磁场中电阻率发生变化的现象称为磁阻效应，磁阻传感器利用磁阻效应制成。

磁场的测量可利用电磁感应，霍耳效应，磁阻效应等各种效应。

其中磁阻效应法发展最快，测量灵敏度最高。

磁阻传感器可用于直接测量磁场或磁场变化，如弱磁场测量，地磁场测量，各种导航系统中的罗盘，计算机中的磁盘驱动器，各种磁卡机等等。

也可通过磁场变化测量其它物理量，如利用磁阻效应已制成各种位移、角度、转速传感器，各种接近开关，隔离开关，广泛用于汽车，家电及各类需要自动检测与控制的领域。

磁阻元件的发展经历了半导体磁阻（MR），各向异性磁阻（AMR），巨磁阻（GMR），庞磁阻（CMR）等阶段。

本实验研究AMR的特性并利用它对磁场进行测量。

关键词：磁阻传感器；磁电转换；赫姆霍兹线圈；车辆检测；罗盘目录一、实验目的 (4)二、实验原理 (4)三、实验仪器介绍 (5)四、实验内容 (8)1.测量前的准备工作 (8)2.磁阻传感器特性测量 (8)a.测量磁阻传感器的磁电转换特性 (8)b.测量磁阻传感器的各向异性特性 (9)3.赫姆霍兹线圈的磁场分布测量 (9)a. 赫姆霍兹线圈轴线上的磁场分布测量 (9)b．赫姆霍兹线圈空间磁场分布测量 (11)4．地磁场测量 (12)五、实验数据及数据处理 (13)1.磁阻传感器特性测量 (13)a.测量磁阻传感器的磁电转换特性 (13)b．测量磁阻传感器的各向异性特性 (14)2．赫姆霍兹线圈的磁场分布测量 (15)a．赫姆霍兹线圈轴线上的磁场分布测量 (15)b．赫姆霍兹线圈空间磁场分布测量 (16)3．地磁场测量 (17)六、误差分析与思考题 (17)1、误差分析 (17)2、思考题 (18)七、实验中注意事项及改进方法 (19)1、注意事项 (19)2、实验改进 (19)八、总结与收获 (20)九、原始数据照片 (20)一、实验目的1．熟悉和了解AMR的原理2．测量磁阻传感器的磁电转换特性和各向异性特性3．测量赫姆霍兹线圈的磁场分布4．测量地磁场磁场强度，磁倾角，磁偏角二、实验原理各向异性磁阻传感器AMR（Anisotropic Magneto-Resistive sensors）由沉积在硅片上的坡莫合金（Ni80 Fe20）薄膜形成电阻。

磁阻传感器与地磁场测量实验报告一、实验目的1、了解磁阻传感器的工作原理和特性。

2、掌握利用磁阻传感器测量地磁场的方法。

3、学会对实验数据进行处理和分析，得出地磁场的相关参数。

二、实验原理1、磁阻效应磁阻效应是指某些金属或半导体在磁场中电阻值发生变化的现象。

磁阻传感器就是利用磁阻效应来测量磁场的。

2、地磁场地磁场是地球周围存在的磁场，其强度和方向在不同的地理位置有所不同。

地磁场可以分解为水平分量和垂直分量。

3、测量原理通过将磁阻传感器放置在不同的方向，测量磁场在不同方向上的分量，然后利用三角函数关系计算出地磁场的大小和方向。

三、实验仪器1、磁阻传感器实验仪包括磁阻传感器、亥姆霍兹线圈、数字电压表等。

2、电脑及数据采集软件四、实验步骤1、仪器连接与调试将磁阻传感器与实验仪连接好，打开电源，预热一段时间，确保仪器正常工作。

2、测量地磁场水平分量（1）将磁阻传感器水平放置，旋转传感器，使数字电压表的示数最大，此时传感器的方向即为地磁场水平分量的方向。

（2）记录此时的电压值，根据仪器的标定系数，计算出地磁场水平分量的大小。

3、测量地磁场垂直分量（1）将磁阻传感器垂直放置，同样旋转传感器，使数字电压表的示数最大。

（2）记录电压值，计算出地磁场垂直分量的大小。

4、数据记录与处理将测量得到的数据记录下来，利用三角函数计算地磁场的大小和方向。

五、实验数据｜测量项目｜电压值（V）｜标定系数（V/T）｜磁场分量大小（T）｜｜｜｜｜｜｜地磁场水平分量｜＿____ ｜＿____ ｜＿____ ｜｜地磁场垂直分量｜＿____ ｜＿____ ｜＿____ ｜六、数据处理1、地磁场大小根据公式＄B ＝＼sqrt{B_{H}＾｛2} ＋ B_{V}＾｛2}｝＄，其中＄B_{H}＄为地磁场水平分量，＄B_{V}＄为地磁场垂直分量，计算地磁场的大小。

2、地磁场方向利用反正切函数＄＼theta ＝＼arctan\frac{B_{V}｝｛B_{H}｝＄计算地磁场的方向。

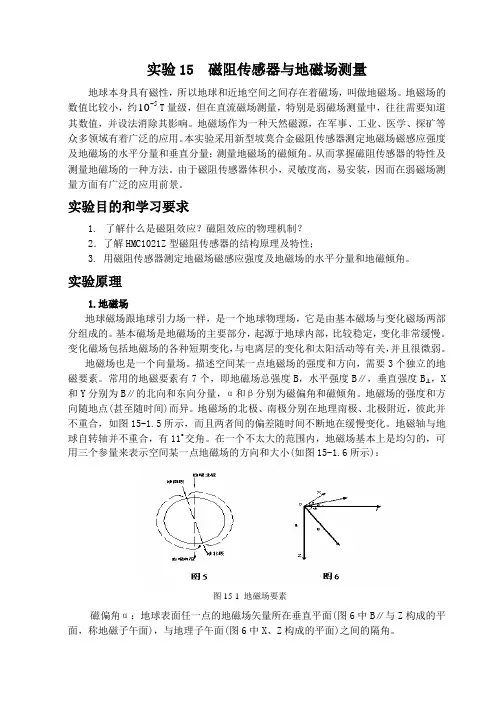

实验15 磁阻传感器与地磁场测量地球本身具有磁性，所以地球和近地空间之间存在着磁场，叫做地磁场。

地磁场的数值比较小，约510 T 量级，但在直流磁场测量，特别是弱磁场测量中，往往需要知道其数值，并设法消除其影响。

地磁场作为一种天然磁源，在军事、工业、医学、探矿等众多领域有着广泛的应用。

本实验采用新型坡莫合金磁阻传感器测定地磁场磁感应强度及地磁场的水平分量和垂直分量；测量地磁场的磁倾角。

从而掌握磁阻传感器的特性及测量地磁场的一种方法。

由于磁阻传感器体积小，灵敏度高，易安装，因而在弱磁场测量方面有广泛的应用前景。

实验目的和学习要求1. 了解什么是磁阻效应？磁阻效应的物理机制？2．了解HMC1021Z 型磁阻传感器的结构原理及特性；3. 用磁阻传感器测定地磁场磁感应强度及地磁场的水平分量和地磁倾角。

实验原理1.地磁场地球磁场跟地球引力场一样，是一个地球物理场，它是由基本磁场与变化磁场两部分组成的。

基本磁场是地磁场的主要部分，起源于地球内部，比较稳定，变化非常缓慢。

变化磁场包括地磁场的各种短期变化，与电离层的变化和太阳活动等有关，并且很微弱。

地磁场也是一个向量场。

描述空间某一点地磁场的强度和方向，需要3个独立的地磁要素。

常用的地磁要素有7个，即地磁场总强度B ，水平强度B ∥，垂直强度B ⊥，X 和Y 分别为B ∥的北向和东向分量，α和β分别为磁偏角和磁倾角。

地磁场的强度和方向随地点(甚至随时间)而异。

地磁场的北极、南极分别在地理南极、北极附近，彼此并不重合，如图15-1.5所示，而且两者间的偏差随时间不断地在缓慢变化。

地磁轴与地球自转轴并不重合，有11o 交角。

在一个不太大的范围内，地磁场基本上是均匀的，可用三个参量来表示空间某一点地磁场的方向和大小(如图15-1.6所示)：磁偏角α：地球表面任一点的地磁场矢量所在垂直平面(图6中B ∥与Z 构成的平面，称地磁子午面)，与地理子午面(图6中X 、Z 构成的平面)之间的隔角。

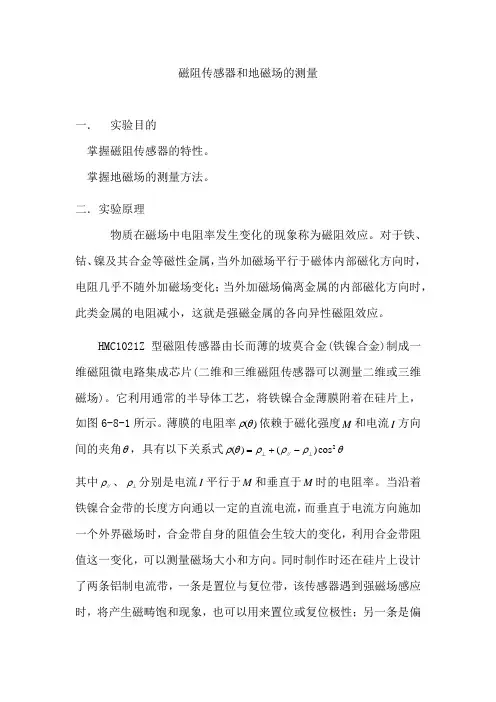

磁阻传感器和地磁场的测量一． 实验目的掌握磁阻传感器的特性。

掌握地磁场的测量方法。

二．实验原理物质在磁场中电阻率发生变化的现象称为磁阻效应。

对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。

HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。

它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图6-8-1所示。

薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式θρρρθρ2cos )()(⊥⊥-+=∥其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。

当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。

同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。

HMC1021Z 磁阻传感器是一种单边封装的磁场传感器，它能测量与管脚平行方向的磁场。

传感器由四条铁镍合金磁电阻组成一个非平衡电桥，非平衡电桥输出部分接集成运算放大器，将信号放大输出。

传感向不相同，当存在外界磁场时，引起电阻值变化有增有减。

因而输出电压out U 可以用下式表示为b out V R R U ⨯⎪⎭⎫⎝⎛∆=磁阻传感器的构造示意图 磁阻传感器内的惠斯通电桥对于一定的工作电压，如V V b 00.6=，HMC1021Z 磁阻传感器输出电压out U 与外界磁场的磁感应强度成正比关系，KB U U out +=0上式中，K 为传感器的灵敏度，B 为待测磁感应强度。

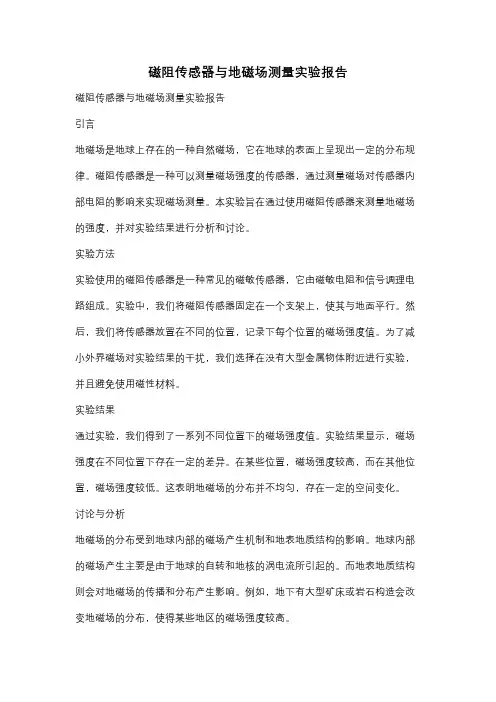

磁阻传感器与地磁场测量实验报告磁阻传感器与地磁场测量实验报告引言地磁场是地球上存在的一种自然磁场，它在地球的表面上呈现出一定的分布规律。

磁阻传感器是一种可以测量磁场强度的传感器，通过测量磁场对传感器内部电阻的影响来实现磁场测量。

本实验旨在通过使用磁阻传感器来测量地磁场的强度，并对实验结果进行分析和讨论。

实验方法实验使用的磁阻传感器是一种常见的磁敏传感器，它由磁敏电阻和信号调理电路组成。

实验中，我们将磁阻传感器固定在一个支架上，使其与地面平行。

然后，我们将传感器放置在不同的位置，记录下每个位置的磁场强度值。

为了减小外界磁场对实验结果的干扰，我们选择在没有大型金属物体附近进行实验，并且避免使用磁性材料。

实验结果通过实验，我们得到了一系列不同位置下的磁场强度值。

实验结果显示，磁场强度在不同位置下存在一定的差异。

在某些位置，磁场强度较高，而在其他位置，磁场强度较低。

这表明地磁场的分布并不均匀，存在一定的空间变化。

讨论与分析地磁场的分布受到地球内部的磁场产生机制和地表地质结构的影响。

地球内部的磁场产生主要是由于地球的自转和地核的涡电流所引起的。

而地表地质结构则会对地磁场的传播和分布产生影响。

例如，地下有大型矿床或岩石构造会改变地磁场的分布，使得某些地区的磁场强度较高。

在实验中，我们观察到磁场强度在不同位置下的变化，这可能是由于地表地质结构的不均匀性所引起的。

例如，在我们实验中的某些位置，可能存在地下矿床或其他地质构造，导致磁场强度较高。

而在其他位置，可能存在磁场较弱的区域。

这种空间变化可能与地球上的地质构造有关，需要进一步的研究来探究。

此外，实验中还需要考虑到其他可能的干扰因素。

例如，周围的电子设备、电源线以及人体本身都可能产生磁场干扰，影响实验结果的准确性。

因此，在进行磁场测量实验时，需要选择合适的实验环境，并采取措施来减小干扰。

结论通过使用磁阻传感器测量地磁场的强度，我们观察到了地磁场在不同位置下的变化。

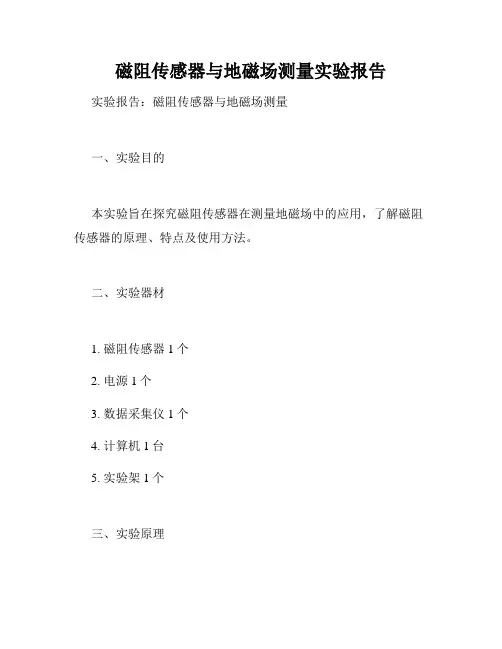

磁阻传感器与地磁场测量实验报告实验报告：磁阻传感器与地磁场测量一、实验目的本实验旨在探究磁阻传感器在测量地磁场中的应用，了解磁阻传感器的原理、特点及使用方法。

二、实验器材1. 磁阻传感器 1个2. 电源 1个3. 数据采集仪 1个4. 计算机 1台5. 实验架 1个三、实验原理磁阻传感器是一种磁性材料薄膜附着在硅芯片表面的敏感元件，其敏感面积的大小取决于薄膜的厚度和直径。

当磁感应强度发生改变时，薄膜内磁感应强度的变化会引起电阻的变化，通过对电阻变化的测量，就可以得到外磁场的强度和方向。

地磁场是指地球磁场的分布和变化情况，其大小和方向存在着规律性变化。

在进行地磁场测量时，磁阻传感器可以通过测量地磁场的变化来得到地磁场的分布和变化情况，实现对地球磁场的研究。

四、实验步骤1. 搭建实验装置。

使用实验架将磁阻传感器固定在平面上，调整位置和方向以保证其与地面平行。

将电源和数据采集仪接入磁阻传感器。

2. 测量磁阻传感器的输出电压。

将电源接通后，使用数据采集仪对磁阻传感器的输出电压进行测量。

3. 更改磁场环境。

使用不同的磁体对磁阻传感器进行干扰，测量磁阻传感器的输出电压并记录。

4. 数据处理。

根据实验数据，计算出磁阻传感器测量的磁场大小，绘制磁场分布图。

五、实验结果与分析通过测量数据和处理结果可得到如下结论：1. 磁阻传感器可以准确地测量地磁场的变化情况。

在实验过程中，我们成功的用磁阻传感器测量了地磁场的强度和方向，并绘制出了磁场分布图。

2. 磁阻传感器的精度和灵敏度取决于其敏感层的材料和尺寸。

在实验过程中我们发现不同的磁阻传感器具有不同的敏感度和精度。

六、实验结论本实验成功的探究了磁阻传感器在测量地磁场中的应用，并了解了磁阻传感器的原理、特点及使用方法。

通过实验，我们认识到磁阻传感器在物理、地理等领域的广泛应用前景。

磁阻传感器与地磁场测量实验报告磁阻传感器是一种能够感知磁场变化的传感器，广泛应用于导航、位置检测、智能手机等领域。

本实验旨在通过使用磁阻传感器，测量地磁场的变化，并对实验结果进行分析和讨论。

实验仪器与材料：1. Arduino开发板。

2. 磁阻传感器。

3. 电磁铁。

4. 电源。

5. 万用表。

6. 电磁铁控制模块。

实验步骤：1. 将磁阻传感器连接至Arduino开发板，并通过串口将数据传输至计算机。

2. 将电磁铁与电磁铁控制模块连接至电源，产生磁场。

3. 在实验室内不同位置，测量地磁场的强度，并记录数据。

4. 分析实验数据，得出结论。

实验结果与分析：通过实验测量，我们得到了地磁场在不同位置的强度数据。

实验结果表明，地磁场的强度受到地理位置的影响较大，不同位置的地磁场强度存在一定的差异。

同时，我们还发现在电磁铁附近，地磁场的强度会发生显著的变化，这与电磁场的产生有关。

在实验过程中，我们还发现磁阻传感器对于地磁场的测量具有较高的灵敏度和稳定性，能够准确地感知地磁场的变化。

这为磁阻传感器在导航、位置检测等领域的应用提供了可靠的数据支持。

结论：通过本次实验，我们成功地利用磁阻传感器对地磁场进行了测量，并得出了地磁场在不同位置的强度分布规律。

实验结果表明，磁阻传感器在地磁场测量中具有较高的准确性和可靠性，为相关领域的应用提供了有力支持。

总结：本次实验不仅加深了我们对磁阻传感器原理的理解，还为我们提供了实际操作的机会。

通过实验，我们不仅学会了如何使用磁阻传感器进行地磁场测量，还对地磁场的特性有了更深入的了解。

相信这对我们今后的学习和科研工作具有一定的帮助。

北航基础物理实验研究性报告各向异性磁阻传感器（AMR）与地磁场测量第一作者： 13271138 卢杨第二作者： 13271127 刘士杰所在院系：化学与环境学院2014年5月27日星期三摘要物质在磁场中电阻率发生变化的现象称为磁阻效应，磁阻传感器利用磁阻效应制成。

磁场的测量可利用电磁感应，霍耳效应，磁阻效应等各种效应。

其中磁阻效应法发展最快，测量灵敏度最高。

磁阻传感器可用于直接测量磁场或磁场变化，如弱磁场测量，地磁场测量，各种导航系统中的罗盘，计算机中的磁盘驱动器，各种磁卡机等等。

也可通过磁场变化测量其它物理量，如利用磁阻效应已制成各种位移、角度、转速传感器，各种接近开关，隔离开关，广泛用于汽车，家电及各类需要自动检测与控制的领域。

磁阻元件的发展经历了半导体磁阻（MR），各向异性磁阻（AMR），巨磁阻（GMR），庞磁阻（CMR）等阶段。

本实验研究AMR的特性并利用它对磁场进行测量。

关键词：磁阻传感器；磁电转换；赫姆霍兹线圈；车辆检测；罗盘目录一、实验目的 (4)二、实验原理 (4)三、实验仪器介绍 (5)四、实验内容 (8)1.测量前的准备工作 (8)2.磁阻传感器特性测量 (8)a.测量磁阻传感器的磁电转换特性 (8)b.测量磁阻传感器的各向异性特性 (9)3.赫姆霍兹线圈的磁场分布测量 (9)a. 赫姆霍兹线圈轴线上的磁场分布测量 (9)b．赫姆霍兹线圈空间磁场分布测量 (11)4．地磁场测量 (12)五、实验数据及数据处理 (13)1.磁阻传感器特性测量 (13)a.测量磁阻传感器的磁电转换特性 (13)b．测量磁阻传感器的各向异性特性 (14)2．赫姆霍兹线圈的磁场分布测量 (15)a．赫姆霍兹线圈轴线上的磁场分布测量 (15)b．赫姆霍兹线圈空间磁场分布测量 (16)3．地磁场测量 (17)六、误差分析与思考题 (17)1、误差分析 (17)2、思考题 (18)七、实验中注意事项及改进方法 (19)1、注意事项 (19)2、实验改进 (19)八、总结与收获 (20)九、原始数据照片 (20)一、实验目的1．熟悉和了解AMR的原理2．测量磁阻传感器的磁电转换特性和各向异性特性3．测量赫姆霍兹线圈的磁场分布4．测量地磁场磁场强度，磁倾角，磁偏角二、实验原理各向异性磁阻传感器AMR（Anisotropic Magneto-Resistive sensors）由沉积在硅片上的坡莫合金（Ni80 Fe20）薄膜形成电阻。

北航基础物理实验研究性报告各向异性磁阻传感器（AMR）与地磁场测量第一作者： 13271138 卢杨第二作者： 13271127 刘士杰所在院系：化学与环境学院2014年5月27日星期三摘要物质在磁场中电阻率发生变化的现象称为磁阻效应，磁阻传感器利用磁阻效应制成。

磁场的测量可利用电磁感应，霍耳效应，磁阻效应等各种效应。

其中磁阻效应法发展最快，测量灵敏度最高。

磁阻传感器可用于直接测量磁场或磁场变化，如弱磁场测量，地磁场测量，各种导航系统中的罗盘，计算机中的磁盘驱动器，各种磁卡机等等。

也可通过磁场变化测量其它物理量，如利用磁阻效应已制成各种位移、角度、转速传感器，各种接近开关，隔离开关，广泛用于汽车，家电及各类需要自动检测与控制的领域。

磁阻元件的发展经历了半导体磁阻（MR），各向异性磁阻（AMR），巨磁阻（GMR），庞磁阻（CMR）等阶段。

本实验研究AMR的特性并利用它对磁场进行测量。

关键词：磁阻传感器；磁电转换；赫姆霍兹线圈；车辆检测；罗盘目录一、实验目的 (4)二、实验原理 (4)三、实验仪器介绍 (5)四、实验内容 (8)1.测量前的准备工作 (8)2.磁阻传感器特性测量 (8)a.测量磁阻传感器的磁电转换特性 (8)b.测量磁阻传感器的各向异性特性 (9)3.赫姆霍兹线圈的磁场分布测量 (9)a. 赫姆霍兹线圈轴线上的磁场分布测量 (9)b．赫姆霍兹线圈空间磁场分布测量 (11)4．地磁场测量 (12)五、实验数据及数据处理 (13)1.磁阻传感器特性测量 (13)a.测量磁阻传感器的磁电转换特性 (13)b．测量磁阻传感器的各向异性特性 (14)2．赫姆霍兹线圈的磁场分布测量 (15)a．赫姆霍兹线圈轴线上的磁场分布测量 (15)b．赫姆霍兹线圈空间磁场分布测量 (16)3．地磁场测量 (17)六、误差分析与思考题 (17)1、误差分析 (17)2、思考题 (18)七、实验中注意事项及改进方法 (19)1、注意事项 (19)2、实验改进 (19)八、总结与收获 (20)九、原始数据照片 (20)一、实验目的1．熟悉和了解AMR的原理2．测量磁阻传感器的磁电转换特性和各向异性特性3．测量赫姆霍兹线圈的磁场分布4．测量地磁场磁场强度，磁倾角，磁偏角二、实验原理各向异性磁阻传感器AMR（Anisotropic Magneto-Resistive sensors）由沉积在硅片上的坡莫合金（Ni80 Fe20）薄膜形成电阻。

【实验目的】1.了解磁阻传感器测量磁场的基本原理。

用磁阻传感器测定地磁场的方法。

3.了解地磁场的方向与强度。

【仪器和用具】测量地磁场装置如图一所示。

它主要包括底座、转轴，带角刻度的转盘、磁阻传感器的引线、亥姆霍兹线圈、地磁场测定仪控制主机(包括数字式电压表、5V 直流电源等)图一【实验原理】物质在磁场中电阻率发生变化的现象称为磁阻效应。

对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。

磁阻传感器是由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。

它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图二所示。

薄膜的电阻率)(θρ依赖于磁化强度和电流方向间的夹角，具有以下关系式θρρρθρ2cos )()(⊥⊥-+=∥ （1）其中、分别是电流平行于和垂直于时的电阻率。

当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。

同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。

磁阻传感器是一种单边封装的磁场传感器，它能测量与管脚平行方向的磁场。

传感器由四条铁镍合金磁电阻组成一个非平衡电桥，而非平衡电桥输出后接到一集成运算放大器上，将信号放大输出。

传感器内部结构如图三所示。

图中由于适当配置的四个磁电阻电流方向不相同，当存在外界磁场时，引起电阻值变化有增有减。

因而输出电压out U 可以用下式表示b out U R R U ⨯⎪⎭⎫ ⎝⎛∆= （2）铝合金带玻莫合金薄膜外加磁场电流θＩＭ外加磁场–+Vout偏置磁场R +△RR +△RR -△RR -△RVb图二 磁阻传感器的构造示意图 图三 磁阻传感器内的惠斯通电桥对于一定的工作电压，如V U b 00.5=，HMC1021Z 磁阻传感器输出电压out U 与外界磁场的磁感应强度成正比关系，KB U U out +=0 （3）（3）式中，为传感器的灵敏度，为待测磁感应强度。
