电能表误差退补电量计算

例说电能表错误接线情况下的电量计算方法邱永涛石狮电力工程有限公司摘要：文章根据《供电营业规则》对电能计量装置错误接线的退补电费规定，通过一例三相三线电能计量装置错误接线，阐述电量计算的基本方法，对县供电企业的生产实际具有一定的意义。

关键词：电能计量装置错误接线电量计算方法前言供电企业在处理电能计量装置错误接线时，首先应分清责任，其次是根据《供电营业规则》第八十一条以及相关条款的规定，对错接线用户进行退补电量，以挽回供电企业的损失（弥补客户额外电费开支）。

1.电能计量装置错误接线分析、计算例如：某10kV客户，高供高计，变压器容量为315kVA，电流互感器的变比为150/5A，电压互感器的变比是10000/100V，在错误接线期间电能表的电度变化量为200kWh。

经开箱检查（∙U12∧∙U32）的夹角为300°，（∙U12∧∙I1）的夹角为6°，（∙U12∧∙I3）的夹角为306°，cosΦ=0.8。

1.1错误接线向量图作图顺序：∙U12∙I 11.1.1因为（∙U12∧∙U32）的夹角为300°，所以∙U1，∙U2，∙U3为正相序（若（∙U12∧∙U32）的夹角为60°则为反相序）定下U1后，在画出∙U2，∙U3。

1.1.2分别画出∙U12、∙U32两电压，再由（∙U12∧∙I1）的夹角为6°，（∙U12∧∙I3）的夹角为306°，顺时针定出∙I1，∙I3的位置。

1.1.3根据实际三相三线制接线，容易得出，一定有两个电流向量分别超前对应的两个电压向量，且B相无电流。

从画出的向量图可以看出∙I3与∙U3对应，将∙I1电流反向后恰好与∙U2电压对应，这样就有两组电流与电压分别对应，没有电流对应的电压向量∙U1则为∙U b。

1.1.4找出∙U b后，1.1.1可知三相电压为正相序，所以依次可得出∙U2为∙U c，∙U3对应为∙U a。

简析三相电能表错误接线及退补电量计算摘要：供电线路运行过程中需要格外的重视电力计量工作针对于电力运行发展起到的重要影响，若是三相电能表发生接线错误，将会使得计量数据出现极为严重的错误，在实际运用相关数据的时候，也会给技术人员造成比较大的影响。

本文重点分析的就是三相电能表错误接线和退补电量计算等相关的问题。

关键词：三相电能表；错误接线；退补电量计算在输电线路实际运行的过程中，电能表还是应该采取相对于合适的接线方式，若是在接线过程中出现错误，将会直接影响到电路的正常运行，这也是确保线路电路电能测量数据更加准确的可靠保障【1】。

在进行电能表的接线设计中，若是出现接线问题，还是难免会产生极大的负面影响，针对于输电线路测量的数据准确度，也无法获取可靠的保障，甚至于引发较大的损失。

为了将这样的问题及时的处理，输电测量技术人员应该保证正确的接线方案，结合现阶段三相电能表接线错误的基本形式落实对应的电力测量研究工作。

一、三相电能表正常接线方式的相关数据三相电能表测量计量装置接线过程中应该慎重的考虑接线方式的准确度，这种准确度的检验可以通过线路的检查以及测量的具体手段及时地分析出来。

若是正确的接线方式，线路三相负荷能够保持在相对于平衡的状态之下，并且在系统之中的电能可以真正地符合对称的基本要求。

当确定了较为正确的接线方式，可以对相关的数据展开分析，同时明确需要落实的退补电量计算，对所运用到模型和公式等起到支撑作用【2】。

二、三相电能表错误接线方式数据分析在进行电路测量的过程中，技术往往需要经过适当的验证，同时结合着测量装置接线错误的实际案例加以探讨，保证将错误的接线方式适当的总结，从而晚完成对应的数据分析。

（一）三相接线中一相电流极性接线错误针对于三相表计量装置的实际情况加以分析，若是一相电流互感器产生了极性接反问题，这种情况需要及时地做出相应的判断，保证将实际的情况做出合理化的分析，明确这种问题就是当前三相电能表接线过程中较为常见的错误。

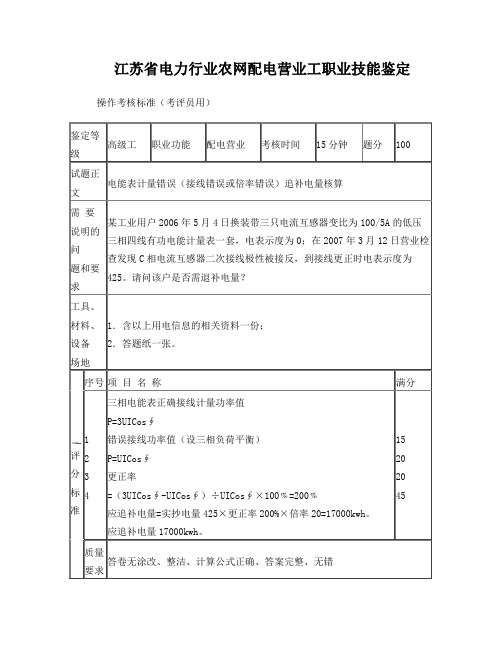

江苏省电力行业农网配电营业工职业技能鉴定操作考核标准（考评员用）鉴定等级高级工职业功能配电营业考核时间15分钟题分100 试题正文电能表计量错误（接线错误或倍率错误）追补电量核算需要说明的问题和要求某工业用户2006年5月4日换装带三只电流互感器变比为100/5A的低压三相四线有功电能计量表一套，电表示度为0；在2007年3月12日营业检查发现C相电流互感器二次接线极性被接反，到接线更正时电表示度为425。

请问该户是否需退补电量？工具、材料、设备场地1．含以上用电信息的相关资料一份；2．答题纸一张。

评分标准序号项目名称满分1234三相电能表正确接线计量功率值P=3UICos∮错误接线功率值（设三相负荷平衡）P=UICos∮更正率=（3UICos∮-UICos∮）÷UICos∮×100﹪=200﹪应追补电量=实抄电量425×更正率200%×倍率20=17000kwh。

应追补电量17000kwh。

15202045质量要求答卷无涂改、整洁、计算公式正确、答案完整、无错江苏省电力行业农网配电营业工职业技能鉴定操作考核评分表（考评员用）姓名准考证号操作开始时间结束时间江苏省电力行业《农网配电营业工》职业技能鉴定操作考核任务书（A）姓名准考证号操作开始时间结束时间1. 操作项目电能表计量错误（接线错误或倍率错误）追补电量核算2．题目内容某工业用户2006年5月4日换装带三只电流互感器变比为100/5A的低压三相四线有功电能计量表一套，电表示度为0；在2007年3月12日营业检查发现A、B两相实际电流互感器变比为300/5A，到接线更正时电表示度为425。

请问该户是否需退补电量？并如何处理？3．操作时间本项作业时间15分钟4．操作说明（1）独立计算完成；列出计算的功率表达式。

（2）时间到应立即离开场地。

答：正确计量功率值：P0=3UICos∮错误接线功率值（设三相负荷平衡）PX=UICos∮+ UICos∮（100/5）/（300/5）+UICos∮（100/5）/（300/5）=5/3UICos∮更正系数GX= P0/ PX =3UICos∮÷5/3UICos∮=9/5计量错误电量 WX=（425-0）*100/5=8500（KWh）因为GX＞1 所以应追补电量。

电能计量差错退补电量核算方法的研究及实践摘要：电能计量的准确性不但关系到供电企业的经济效益和用户用电合理付费，更关系到企业本身的社会公众形象，一旦电能计量装置故障就会造成计量失准，涉及到电量退补的问题又必须以公平、公正、公开为原则。

基于此，本文探讨了电能计量差错退补电量的核算方法。

关键词：电能计量差错；退补电量；核算方法电量退补问题作为当前电力企业在进行电量计量中比较常见的问题，如何在实际工作中做到准确统计电量，为用户和企业提供一个合理的电能使用数值至关重要。

因此，电能计量差错的退补电量核算的准确性和合理性对电量退补工作具有重要意义。

一、电能计量差错源电能计量差错包括电能计量超差、电能计量偏差和电能计量错误。

其中，电能计量超差是指电能计量器具误差超过计量检定规程规定的误差限，包括电能表误差超差、互感器误差超差；电能计量偏差是指电能计量装置配置不符合规定产生的计量偏差，包括电能表偏差、互感器偏差、互感器二次负荷引起的偏差、电压互感器二次回路压降偏差；电能计量错误是指电能计量装置故障或人为因素导致计量失准，包括电能计量器具故障、电能计量装置接线错误、互感器一次/二次回路短路或开路等。

二、退补电量的核算退补电量是指发现电能计量差错后，经检定、测量、核算得到的差错电量修正值，需先确定差错值和差错电量。

差错值是指发现电能计量差错后，核定差错电量时所使用的误差或更正系数，根据电能计量差错的分类分别予以确定。

差错电量即电能计量发生差错期间所计量的电量。

差错电量的核定，关键是确定电能计量发生差错的时间。

差错时间能确定的，则将该时间段计量的电量定为差错电量；差错时间不能确定的，则根据差错的分类分别核定差错电量。

1、电能计量器具超差时的差错值和差错电量的确定1)电能表误差超差时的差错值。

因常用负载电流时测得的误差是电能表实际运行时的误差，所以将常用负载电流时电能表的误差作为差错值。

若常用负载电流难以确定，则以功率因数为1.0，直接接入式电能表负载电流为Imax 、Ib、0.2Ib时相应的误差γb1、γb2、γb3或互感器式电能表负载电流为Imax 、In、0.05In时相应的误差γb1、γb2、γb3，采用加权平均方法按式(1)计算的误差作为差错值，即电能表误差。

应用更正系数法计算退补电量方法田俊华【期刊名称】《《云南电力技术》》【年(卷),期】2019(047)005【总页数】3页(P118-120)【关键词】计量差错; 退补电量; 更正系数法; 应用【作者】田俊华【作者单位】云南电网有限责任公司楚雄供电局云南楚雄675000【正文语种】中文【中图分类】TM740 前言应用“更正系数法”还原电能计量装置错误接线下的真实计量，是电能计量装置错误接线下计算退补电量的依据。

1 “更正系数法”概念退补电量计算公式：ΔW=(G 更正-1)×W，考虑电能计量装置错误接线下综合误差δ%时，退补电量计算公式如下：ΔW=(G 更正-1)×(1-δ%)W 错误接线计量。

其中：更正系数：“更正系数”特征，如表1 所示。

1.1 错误接线造成表计错误显示1) 表计走走停停时，停走时应用“更正系数法”计算退补电量不合理，应采用“平均负荷法”或“平均电量法”计算补电量。

2) 恰巧正方向或反方向正确计量，这部分电量不应该退补，否则不合理。

1.2 原因分析1）功率因数随着用户电气设备的投切而变化，特别是变压器、补偿装置、电机等投切对功率因素的变化影响较大；2）功率因数动态变化，造成功率因数角动态变化；3）G 更正=f(φ)，功率因数角φ 动态变化，造成更正系数动态变化。

所以，三相三线电能计量装置在某些错误接线下会造成表计走走停停或恰巧正方向或反方向正确计量。

再者，电能计量装置错误接线下表计正方向的走慢或走快往往被误认为是用户用电负荷变化所致，导致电能计量装置错误接线不容易被发现，就是发现了，也很难确定错误接线发生的准确时间及抄见电量，一般简单这样确定，如图1 所示。

表1 更正系数”特征注：表计正、反方向“走慢”表示智能电能表在单位时间内，脉冲个数减少，脉冲灯闪烁间隔“变长”；表计正、反方向“走快”表示智能电能表在单位时间内，脉冲个数境增加，脉冲灯闪烁间隔“变短”；表计“停走”表示智能电能表无脉冲输出，脉冲灯熄灭。

三相三线智能电能表错误接线电量退补的分析计算作者：蒋东晓来源：《读写算·教研版》2015年第02期摘要：当电能表出现错误接线时就不能正确计量客户发生的电量，需要通过分析计算确定客户实际使用的电量，进行电量的退补，才能保证供电企业按照现行电价制度准确进行电费核算。

本文结合实例详细分析了三相三线智能电能表错误接线情况下电量退补的计算过程。

关键词：三相三线；错误接线；更正系数；实际电量；退补电量中图分类号：G632 文献标识码：B 文章编号：1002-7661（2015）02-013-02随着电子技术的快速发展以及营销系统远方抄表、远程控制等管理的需求，电子式智能电能表得到广泛的应用，已全面取代感应式电能表。

当电子式智能电能表发生接线错误时，如何分析计算更正系数，确定客户实际使用的电能，困扰着电力工作人员。

本文结合实例介绍三相三线电子式智能电能表错误接线情况下更正系数的分析计算及电量退补。

现场案例某10KV专变客户，安装高压电能计量装置，两台电压互感器变10000/100、Vv接线，两台电流互感器变比60/5、分相四线连接，且两台电流互感器为30/5、60/5双变比。

去年4月份县供电公司把该客户的感应式三相三线有功、无功电能表更换成三相三线电子式智能电能表。

今年4月份县供电公司对该客户电能计量装置例行检查中发现表计电流异常，现场用钳形电流表测量A相电流0.3A左右，C相电流0.6A左右。

随即检查计量装置的电流二次回路，发现由于安装人员的过失把C相电流互感器变比错接成30/5。

电能表接线错误期间，表计抄录有功电量为 =830652kWh、无功电量为 =15528kvarh，负荷为对称感性负荷，该客户执行两部制电价。

一、推算有功更正系数多功能电能表将每次采样电压、电流所转换的数字量进行数字相乘法，即可获得有功功率平均值，再将一段时间内的有功功率进行累加，就可以得到该段时间内电路消耗的有功电能。

根据检查情况电能表一元件和二元件电流互感器60/5=12、30/5=6，结合三相三线电能表有功电能的计量方式，电能表接线错误期间计量的有功功率为当三相电路对称时，，可得三相电路对称时，电能表正确接线计量的有功功率为从而可以得到有功更正系数为①式二、推算无功更正系数目前使用的大多数电子式多功能电能表和智能表是将电压取样值移相，相当于电流取样值与延时5ms的电压取样值进行数字相乘，即可获得无功功率平均值，再将一段时间内的无功功率进行累加，就可以得到该段时间内电路的无功电能，如“电压移相相量图”所示。

电能计量差错的退补电量核算方法你是不是也曾在收到电费单的时候，突然被一个不明不白的电量账单给吓了一跳？“这电到底用得这么多吗？”“难道我家空调成精了？”大家都知道，电费账单多多少少都有点“出奇不意”，尤其是遇到电能计量差错的情况，哎呀，那可真是让人心烦意乱。

电能计量差错并不是个新鲜事儿，它指的就是由于种种原因，电表的计量出现了误差。

咋办呢？当然得有办法纠正了！今天咱就来聊聊，电能计量差错的退补电量核算是怎么回事，听上去复杂，但说不定能让你豁然开朗哦！首先啊，电能计量的差错不等于电表坏掉。

电表并不是全能的，也有可能由于各种原因，比如电压不稳、安装不规范，或者是电表本身的老化、损坏等等，导致它不能精准地测量你家到底用了多少电。

你想啊，电表每个月都得在你家悄悄“记录”下来，哪怕是几瓦的电也得准确无误，不然哪怕误差一个小数点，账单就跟上天一样飙升了，哈哈，吓得你不轻。

你可别小看这差错，可能出现的情况有很多种，比如电表走得太快、走得太慢，或者是直接“失灵”，简直让人束手无策。

所以，当这些差错被发现时，就得重新核算一下，看看实际应该给你退多少电量，或者补多少电量。

怎么核算呢？其实这个事儿并不复杂，只要把事情理顺了，心里就能有数了。

第一步就是得确认差错的具体情况。

比如电表是否因为某些故障导致误差，或者是你家原本就使用了其他不正常的电器设备。

如果是电表故障，那就得找专业的人员来检测电表，看看它到底有没有问题。

如果电表完全正常，那就得查查是不是用电设备出了问题，比如空调、冰箱这些“高能耗”的大家伙，是否在某些时候“吃”得特别多电。

第二步，核算退补电量的关键，就是要计算差错发生的时间段。

毕竟不是每个月都有问题，有可能是某段时间电表出现了异常，那么根据这个异常时间段的用电情况，来计算出应该补或者退多少电量。

这个计算方式可不是随便瞎算的哦，得用一定的公式和方法来做。

简单说，就是把你家实际使用的电量跟电表记录下来的电量对比，再根据差错的情况来做调整。
