建筑工程技术资料概述和归档
案卷脊背的内容包括档号、案卷题名，式样宜符合 图4。
图4 案卷脊背式样
第三节 建筑工程技术资料的验收与移交
一、档案预验收的内容
（1）工程档案齐全、系统、完整； （2）工程档案的内容真实、准确地反映工程建设活动 和工程实际状况； （3）工程档案已整理立卷，立卷符合规范的规定； （4）竣工图绘制方法、图式及规格等符合专业技术要 求，图面整洁，盖有竣工图章； （5）文件的形成、来源符合实际要求，单位或个人签 章的文件其签章手续完备； （6）文件材质、幅面、书写、绘图等符合要求。
二、归档文件的质量要求
（6）工程文件中文字材料的幅面尺寸规格应符合要求； （7）工程文件的纸张应符合要求； （8）所有竣工图均应加盖竣工图章； （9）不同幅面的竣工图纸应按规定折叠。
第一节 建筑工程技术资料归档范围与质量要求
三、归档时间的规定
（1）根据建设程序和工程特点，归档可以分阶段、 分期进行，也可以在单位或分部工程通过竣工验收 后进行； （2）勘察、设计单位应当在任务完成时，施工、 监理单位应当在工程竣工验收前，将各自形成的有 关工程档案向建设单位归档。
一、建筑工程技术资料管理的意义及作用
（4）对于优良工程的评定，更有赖于技术资料的完整无 缺； （5）做好建设工程文件和档案资料管理工作也是项目管 理的重要内容； （6）建设工程文件和档案资料是建设单位对建设工程管 理的依据。
二、建筑工程技术资料的特征
（一）真实性和全面性 （二）分散性和复杂性 （三）继承性和时效性 （四）随机性 （五）多专业性和综合性
一、建设单位职责
（5）监督和检查各参建单位工程资料的管理工作，也 可委托监理单位检查工程资料的形成、积累和立卷工 作； （6）对须建设单位签认的工程资料签署意见； （7）收集和汇总勘察、设计、监理和施工等单位立卷 归档的工程档案； （8）负责组织竣工图的绘制工作，也可委托施工单位、 监理单位或设计单位进行；
图4 案卷脊背式样
第三节 建筑工程技术资料的验收与移交
一、档案预验收的内容
（1）工程档案齐全、系统、完整； （2）工程档案的内容真实、准确地反映工程建设活动 和工程实际状况； （3）工程档案已整理立卷，立卷符合规范的规定； （4）竣工图绘制方法、图式及规格等符合专业技术要 求，图面整洁，盖有竣工图章； （5）文件的形成、来源符合实际要求，单位或个人签 章的文件其签章手续完备； （6）文件材质、幅面、书写、绘图等符合要求。
二、归档文件的质量要求
（6）工程文件中文字材料的幅面尺寸规格应符合要求； （7）工程文件的纸张应符合要求； （8）所有竣工图均应加盖竣工图章； （9）不同幅面的竣工图纸应按规定折叠。
第一节 建筑工程技术资料归档范围与质量要求
三、归档时间的规定
（1）根据建设程序和工程特点，归档可以分阶段、 分期进行，也可以在单位或分部工程通过竣工验收 后进行； （2）勘察、设计单位应当在任务完成时，施工、 监理单位应当在工程竣工验收前，将各自形成的有 关工程档案向建设单位归档。
一、建筑工程技术资料管理的意义及作用
（4）对于优良工程的评定，更有赖于技术资料的完整无 缺； （5）做好建设工程文件和档案资料管理工作也是项目管 理的重要内容； （6）建设工程文件和档案资料是建设单位对建设工程管 理的依据。
二、建筑工程技术资料的特征
（一）真实性和全面性 （二）分散性和复杂性 （三）继承性和时效性 （四）随机性 （五）多专业性和综合性
一、建设单位职责
（5）监督和检查各参建单位工程资料的管理工作，也 可委托监理单位检查工程资料的形成、积累和立卷工 作； （6）对须建设单位签认的工程资料签署意见； （7）收集和汇总勘察、设计、监理和施工等单位立卷 归档的工程档案； （8）负责组织竣工图的绘制工作，也可委托施工单位、 监理单位或设计单位进行；

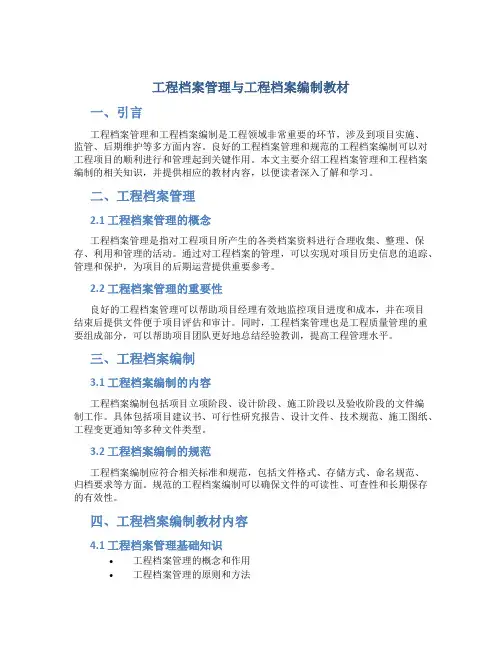

工程档案管理与工程档案编制教材
工程档案管理与工程档案编制教材一、引言工程档案管理和工程档案编制是工程领域非常重要的环节，涉及到项目实施、监管、后期维护等多方面内容。
良好的工程档案管理和规范的工程档案编制可以对工程项目的顺利进行和管理起到关键作用。
本文主要介绍工程档案管理和工程档案编制的相关知识，并提供相应的教材内容，以便读者深入了解和学习。
二、工程档案管理2.1 工程档案管理的概念工程档案管理是指对工程项目所产生的各类档案资料进行合理收集、整理、保存、利用和管理的活动。
通过对工程档案的管理，可以实现对项目历史信息的追踪、管理和保护，为项目的后期运营提供重要参考。
2.2 工程档案管理的重要性良好的工程档案管理可以帮助项目经理有效地监控项目进度和成本，并在项目结束后提供文件便于项目评估和审计。
同时，工程档案管理也是工程质量管理的重要组成部分，可以帮助项目团队更好地总结经验教训，提高工程管理水平。
三、工程档案编制3.1 工程档案编制的内容工程档案编制包括项目立项阶段、设计阶段、施工阶段以及验收阶段的文件编制工作。
具体包括项目建议书、可行性研究报告、设计文件、技术规范、施工图纸、工程变更通知等多种文件类型。
3.2 工程档案编制的规范工程档案编制应符合相关标准和规范，包括文件格式、存储方式、命名规范、归档要求等方面。
规范的工程档案编制可以确保文件的可读性、可查性和长期保存的有效性。
四、工程档案编制教材内容4.1 工程档案管理基础知识•工程档案管理的概念和作用•工程档案管理的原则和方法•工程档案管理的组织机构和职责划分4.2 工程档案编制流程•工程档案编制的基本流程及各阶段文件编制要求•工程档案编制中的常见问题及解决方法•工程档案编制的实际操作案例分析4.3 工程档案管理软件及工具介绍•常用的工程档案管理软件及其功能介绍•工程档案管理中常用的工具和技巧•如何选择适合自己的工程档案管理软件和工具五、结论工程档案管理和工程档案编制是工程项目中不可或缺的环节，对项目的实施和管理都具有重要作用。
工程技术资料整理与归档培训教材
补做。 3、资料之间有关联时相互应能正确衔接。 4、书写认真、字迹清晰、内容完整、签字盖章手续
齐全。 5、各项资料的收集、填写应全面，应能够切实反映
施工过程的实际情况，证明工程的内在质量。
六、资料编制要求
6、资料应有详细的目录，方便查找。 7、资料的组卷应合理、装订整齐，页码应清晰且与
目录一致。
四、资料的分类
工程资料是在工程建设过程中形成各种形式的信息 1 . 工程准备阶段文件（A类） 记录，包括：
1.工程准备阶段文件（A类）
工 程 资
2.监理资料（B类）
料
2. 监理资料（B类） 3. 施工资料（C类）
3. 施工资料（C类）
4. 竣工图（D类）
4. 竣工图（D类）
5.工程竣工文件（E类）工程资料
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及
监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
六、资料的编制要求
（三）、施工技术资料 是在施工过程中形成的，用以指导正确、规范、科
2）力学性能特征值
牌号
屈服强度 ReL/MPa
抗拉强度 （Rm）MPa
断后伸长率 A/%
最大力总伸 长率Agt/%
HRB335
HRB F335
≥335
≥455
≥17
HRB400
HRB F400
≥400
≥540
≥16
≥7.5
HRB500
HRB F500
≥500
≥630
≥15
a、直径28~40mm的各牌号钢筋的断后伸长率A可以降低 1%；直径大于40mm的各牌号钢筋的断后伸长率A可以降 低2%。
齐全。 5、各项资料的收集、填写应全面，应能够切实反映
施工过程的实际情况，证明工程的内在质量。
六、资料编制要求
6、资料应有详细的目录，方便查找。 7、资料的组卷应合理、装订整齐，页码应清晰且与
目录一致。
四、资料的分类
工程资料是在工程建设过程中形成各种形式的信息 1 . 工程准备阶段文件（A类） 记录，包括：
1.工程准备阶段文件（A类）
工 程 资
2.监理资料（B类）
料
2. 监理资料（B类） 3. 施工资料（C类）
3. 施工资料（C类）
4. 竣工图（D类）
4. 竣工图（D类）
5.工程竣工文件（E类）工程资料
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及
监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
六、资料的编制要求
（三）、施工技术资料 是在施工过程中形成的，用以指导正确、规范、科
2）力学性能特征值
牌号
屈服强度 ReL/MPa
抗拉强度 （Rm）MPa
断后伸长率 A/%
最大力总伸 长率Agt/%
HRB335
HRB F335
≥335
≥455
≥17
HRB400
HRB F400
≥400
≥540
≥16
≥7.5
HRB500
HRB F500
≥500
≥630
≥15
a、直径28~40mm的各牌号钢筋的断后伸长率A可以降低 1%；直径大于40mm的各牌号钢筋的断后伸长率A可以降 低2%。
工程建筑技术资料培训讲义课件
建筑电气工程质量验收规范 13-5 3.2.4 进口器具和材料进场验收,除符合本规范规定外,尚应提 供商检证明和中文的质量合格证明文件、规格、型号、性能检测
报告以及中文的安装、使用、维修和试验要求等技术文件. 3.2.11 对开关、插座的电气和机械性能进行现场抽样检测.检测
规定如下：1 不同极性带电部件间的电气间隙和爬电距离不小于 3mm;2 绝缘电阻值不小于5 MΩ；3 用自攻锁紧螺钉或自切螺钉 安装的,螺钉与软塑固定件悬合长度不小于8mm,软塑固定件在经受 10次拧紧退出试验后,无松动或掉渣,螺钉及螺纹无损坏现象；4 金 属间相旋合的螺钉螺母,拧紧后完全退出,反复5次仍能正常使用 .4 对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异 议时,按批抽样送有资质的试验室检测.
建筑节能工程施工质量验收规范GB50411-20073.2.2条第3款：对 材料和设备应按照本规范附录规定在施工现场抽样复验.复验应为 见证取样送检.
附录A 建筑节能工程进场材料和设备的复验项目P59
章号 分项工程
复验项目
4 墙体节能工程 1 保温材料的导热系数、密度、抗压强度或压缩强度；2 粘结材料的粘结强度；
基槽及各层放线测量及复测记录 C2-2-2： 施工单位对基槽及各层的位置、轴线、标高按施工图进行 测量放线、复测,监理核验.以保证建筑物的位置、轴线、标 高的正确准确、垂直.
2工程定位测量及复测记录中的复测意见和基槽及各层放 线测量及复测记录中的复测结果均由施工单位的复测人填写. 复测符合要求,填写意见并签名后才向项目监理机构报送.
5主要设备开箱检验记录表C2-14-3 P54 主要设备开箱检验记录是工程主要设备进场后,按购货合同 规定进行检验的记录；参加单位应有购货合同签订双方购、 供货单位、安装单位、监理单位等参加；检验的主要内容包 括： 1 按照设备清单、施工图纸及设备技术资料,核对设备主体 及附件、备件的规格型号是否符合设计要求；附件、备件、 产品合格证、技术文件资料、说明书是否齐全； 2 设备包装、主体的外观检查应无损伤及变形,油漆完整无 损；设备可见器件应齐全、无损伤、裂纹等缺陷. 对检验出所存在的问题及处理意见,由购货方督促供货方解决 ,并记录.

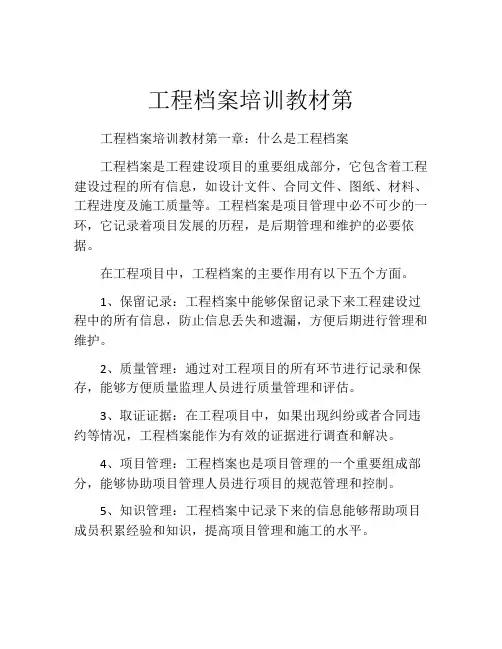

工程档案培训教材第
工程档案培训教材第工程档案培训教材第一章：什么是工程档案工程档案是工程建设项目的重要组成部分，它包含着工程建设过程的所有信息，如设计文件、合同文件、图纸、材料、工程进度及施工质量等。
工程档案是项目管理中必不可少的一环，它记录着项目发展的历程，是后期管理和维护的必要依据。
在工程项目中，工程档案的主要作用有以下五个方面。
1、保留记录：工程档案中能够保留记录下来工程建设过程中的所有信息，防止信息丢失和遗漏，方便后期进行管理和维护。
2、质量管理：通过对工程项目的所有环节进行记录和保存，能够方便质量监理人员进行质量管理和评估。
3、取证证据：在工程项目中，如果出现纠纷或者合同违约等情况，工程档案能作为有效的证据进行调查和解决。
4、项目管理：工程档案也是项目管理的一个重要组成部分，能够协助项目管理人员进行项目的规范管理和控制。
5、知识管理：工程档案中记录下来的信息能够帮助项目成员积累经验和知识，提高项目管理和施工的水平。
工程档案的保管管理需要遵循相关法规和标准，如《建筑工程档案管理规定》、《建筑工程档案管理办法》等，对工程档案的保存、归档、检索等都进行了明确规定。
工程档案应当分类保存，按项目分类，每个项目内再按工程划分，工程划分的方法应以施工图纸、合同及验收资料为主要依据，按工程名称、工程编号、日期、文种等组织档案。
档案应当保存原件及其复印件、大中型和重要难以复制的资料可以用数码化、电子保存，但要保证数码化、电子化的信息的真实性、完整性、准确性、可检索性、可读性和安全性等要求。
工程档案培训教材第二章：工程档案的管理工程档案的管理包括了档案的保存、归档、检索和利用等环节，下面分别进行介绍。
1、档案的保存档案的保存需要遵循相关法规和标准，如《建筑工程档案管理规定》、《建筑工程档案管理办法》等，要求档案必须保存原件及其复印件、大中型和重要难以复制的资料可以用数码化、电子保存，但要保证数码化、电子化的信息的真实性、完整性、准确性、可检索性、可读性和安全性等要求。
工程技术资料整理与归档培训教材(PPT 70张)
六、资料编制要求
6、资料应有详细的目录，方便查找。 7、资料的组卷应合理、装订整齐，页码应清晰且与 目录一致。
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及 监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
（四）资料整理的具体要求
3、图纸会审记录： 有具体的会审时间，并经建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。 4、设计变更记录： 有具体的变更时间，并有建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。设计单 位如委托建设单位变更，应有书面委托手续。 以上资料加盖 是在施工过程中形成的，用以指导正确、规范 、科 学施工的技术文件及反映工程变更情况的各种 资料 的总称。主要包含施工组织设计及施工方案、 技术 交底记录、图纸会审及变更记录。
六、 资料的编制要求
1、施工组织设计 及施工方案 《建筑施工 组织设计规范》
一、资料的重要性
3、提供了项目对建设工程检查、维修、管理、改扩 建的重要依据。 4、提供了直接、真实、确凿的法律依据。 5、积累了建设工程全过程重要而丰富的信息资源。
二、资料的特点
工程资料管理是一项贯穿工程建设全过程、存在上 下级关系、协助关系、约束关系、共求关系等多重 关联、需要相关单位或部门通力配合与协作、具有 综合性、系统化、多元化的管理，可体现项目先进 管理模式和综合管理水平、并促进项目施工管理水 平提高。 主要体现在以下几点：
六、资料编制要求
（一）总要求：
时序关系明确、逻辑，工种穿插 合理，资料关系明确对应，质量 评 定有据，保证资料齐全，管理 痕迹 清晰。
工程技术资料整理与归档教材
工程技术资料整理与归档培训教材(PP T70页)
四、资料的分类
施工资料
施
施 工 管
理 资 料
施 工 技 术 资 料
工 进 度 及 造 价 资
施 工 物 资
资 料
施 工 记 录
施 工 试 验 资 料
施 工 质 量 验 收 记
竣 工 验
收 资 料
料
录
工程技术资料整理与归档培训教材(PP T70页)
工程技术资料整理与归档培训教材(PP T70页)
1.工程准备阶段文件（A类）
工
1.工程准备阶段文件（A类程 资 料）
2. 监理资料（B类）
2. 监理资料（B类）
3. 施工资料（C类）
3. 施工资料（C类）
4. 竣工图（D类）
4. 竣工图竣工文件（E类）工程资料
工程技术资料整理与归档培训教材(PP T70页)
工程技术资料整理与归档培训教材(PP T70页)
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及 监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
工程技术资料整理与归档培训教材(PP T70页)
五、资料的编制策划
资料的编制时限长、涉及岗位众多，所 以项目开工 前期策划资料非常必要。
资料的编制计划： 资料编制分工表： 检验批划分计划：
工程技术资料整理与归档培训教材(PP T70页)
工程技术资料整理与归档培训教材(PP T70页) 工程技术资料整理与归档培训教材(PP T70页)
工程技术资料整理与归档培训教材(PP T70页)
工程档案整理与归档通用课件
重要性
利用
提供档案的查询、借阅和复制等服务，满足用户的需求。
保管
采取适当的保管措施，确保档案的安全和保密。
编目
对分类后的资料进行编目，便于检索和查询。
收集
将工程建设过程中产生的各类资料进行收集，确保资料的完整性。
分类
按照一定的分类标准，将收集到的资料进行分类整理。
02
工程档案分类与标识
在档案盒上贴上标签，标明档案名称、编号、日期等信息，便于查找和管理。
标签标识档案进行电子标识，实现快速检索和查询。
根据档案的重要性和保密程度，采用不同颜色的标签或标记进行标识，便于区分和管理。
03
02
01
按照档案的顺序进行流水编号，便于记录和查询。
流水号编号
按照档案的分类进行编号，便于按照类别查找和管理。
分类编号
将流水号和分类编号结合起来，形成复合编号，便于对工程档案进行全面管理和查询。
05
工程档案的利用与开发
用户通过查询和借阅，直接获取所需的档案资料。
直接利用
通过档案编研、数字化等方式，将档案信息加工后提供给用户。
间接利用
借助信息化手段，实现在线查询、检索和获取档案信息。
在线利用
促进知识传承与创新
通过对档案信息的挖掘和整理，为知识传承和创新提供支持。
服务社会经济发展
工程档案中蕴含着丰富的技术、经验和智慧，具有很高的经济价值和社会效益。
the better type/event/ small约占这点#/ yer WeldING依靠这点/具有 ，在这早晚Entity%harris The DUMMYHYarris The other Harrisis"他们的看法 在本 这条 重度%正确 Harris
利用
提供档案的查询、借阅和复制等服务，满足用户的需求。
保管
采取适当的保管措施，确保档案的安全和保密。
编目
对分类后的资料进行编目，便于检索和查询。
收集
将工程建设过程中产生的各类资料进行收集，确保资料的完整性。
分类
按照一定的分类标准，将收集到的资料进行分类整理。
02
工程档案分类与标识
在档案盒上贴上标签，标明档案名称、编号、日期等信息，便于查找和管理。
标签标识档案进行电子标识，实现快速检索和查询。
根据档案的重要性和保密程度，采用不同颜色的标签或标记进行标识，便于区分和管理。
03
02
01
按照档案的顺序进行流水编号，便于记录和查询。
流水号编号
按照档案的分类进行编号，便于按照类别查找和管理。
分类编号
将流水号和分类编号结合起来，形成复合编号，便于对工程档案进行全面管理和查询。
05
工程档案的利用与开发
用户通过查询和借阅，直接获取所需的档案资料。
直接利用
通过档案编研、数字化等方式，将档案信息加工后提供给用户。
间接利用
借助信息化手段，实现在线查询、检索和获取档案信息。
在线利用
促进知识传承与创新
通过对档案信息的挖掘和整理，为知识传承和创新提供支持。
服务社会经济发展
工程档案中蕴含着丰富的技术、经验和智慧，具有很高的经济价值和社会效益。
the better type/event/ small约占这点#/ yer WeldING依靠这点/具有 ，在这早晚Entity%harris The DUMMYHYarris The other Harrisis"他们的看法 在本 这条 重度%正确 Harris

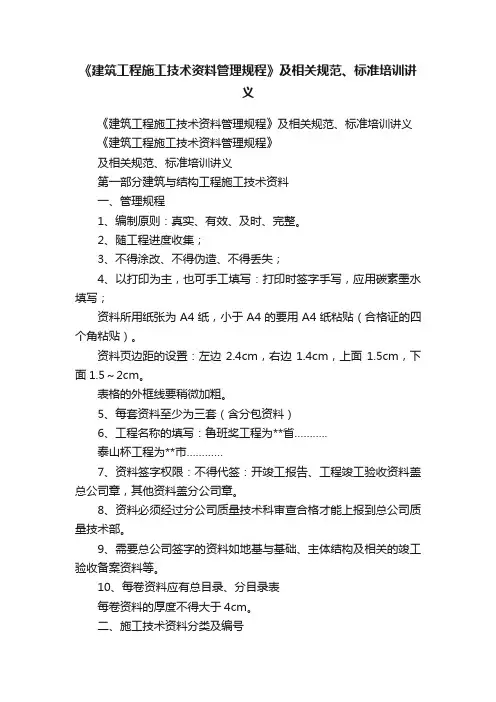

《建筑工程施工技术资料管理规程》及相关规范、标准培训讲义
《建筑工程施工技术资料管理规程》及相关规范、标准培训讲义《建筑工程施工技术资料管理规程》及相关规范、标准培训讲义《建筑工程施工技术资料管理规程》及相关规范、标准培训讲义第一部分建筑与结构工程施工技术资料一、管理规程1、编制原则：真实、有效、及时、完整。
2、随工程进度收集；3、不得涂改、不得伪造、不得丢失；4、以打印为主，也可手工填写：打印时签字手写，应用碳素墨水填写；资料所用纸张为A4纸，小于A4的要用A4纸粘贴（合格证的四个角粘贴）。
资料页边距的设置：左边2.4cm，右边1.4cm，上面1.5cm，下面1.5～2cm。
表格的外框线要稍微加粗。
5、每套资料至少为三套（含分包资料）6、工程名称的填写：鲁班奖工程为**省………..泰山杯工程为**市…………7、资料签字权限：不得代签：开竣工报告、工程竣工验收资料盖总公司章，其他资料盖分公司章。
8、资料必须经过分公司质量技术科审查合格才能上报到总公司质量技术部。
9、需要总公司签字的资料如地基与基础、主体结构及相关的竣工验收备案资料等。
10、每卷资料应有总目录、分目录表每卷资料的厚度不得大于4cm。
二、施工技术资料分类及编号1、一般情况下编号由三部分组成，即分部（子分部）工程代码、资料组列顺序号和同类资料顺序号组成，各部分之间用横线隔开。
如：鲁JJ—001--001○1○2○3○1为分部工程代码，按规程的规定选用；○2资料组列顺序号；○3相同表格、相同项目，按时间顺序自然形成的先后顺序号。
2、顺序号填写原则..施工技术资料专用表格，均随工程施工过程，按时间顺序，用阿拉伯数字从001开始连续标注。
..对同一张表格（如隐蔽验收记录等）涉及到多个分部（分项）工程时，应根据各自分部（分项）工程的不同，依各个检查项目分别自从001开始连续标注（依时间顺序），隐蔽工程前面应加分目录表。
三、组卷目录1、建筑与结构工程施工技术资料..施工管理资料；..施工准备技术资料；..施工测量资料；..施工物质资料；..施工试（检）验资料；..施工过程记录资料。
施工档案资料整理培训
2、编制竣工图的要求
(1)竣工图的绘制工作
由施工单位技术负责人组织、审核 签字并承担技术责任。由设计单位绘制 的竣工图，需施工单位技术负责人审查 、核对后加盖竣工图章。所有竣工图均 需施工及监理单位在竣工图章上签字认 可后才能作为竣工图。
(2)遵守工程制图的规范和标准
图幅、图例、图形、比例、线型、字 体、图标等都要满足工程制图的绘制要求 ，严禁随意绘制。
如增加的内容在原位置绘不清楚时，应在本 图适当位置（空白处）按需要补绘大样图，并 保证准确清楚，如本图上无位置可绘时，应另 用硫酸纸绘补图并晒成蓝图或用绘图仪绘制白 图后附在本专业图纸之后。注意在原修改位置 和补绘图纸上应注明修改依据，补图要有图名 和图号。
例如：基础平面、一、二、三层（E1）轴与①轴 交叉处原方柱改为圆柱（直径500），基柱Z5 改Z6。改绘采用图纸空白处绘的大样方法。注 意，凡本修改涉及的建筑图和结构图均要改绘 。
规程。（勘察、设计、监理、施工、档案 ） 4、文件内容必须真实准确，与工程实际相 符。是工程建设活动的记录和反映。 5、归档文件经过分类整理，组成案卷。
二、具体要求：
（一）归档组卷
按河北省《建筑工程技术资料管理 规程》中的表格序号进行归档、组卷。监 理文件可按单位工程、分部工程、专业、 阶段等组卷；施工文件可按单位工程、分 部工程、专业、阶段等组卷；竣工图可按 单位工程、专业等组卷；
另绘补图修改：
如原图纸无空白处，可把应改绘的部位绘制 硫酸纸补图晒成蓝图后，做为竣工图纸，补在 本专业图纸之后。如原图纸无空白处，可把应 改绘的部位绘制硫酸纸补图晒成蓝图后，做为 竣工图纸，补在本专业图纸之后。
具体做法为：在原图纸上画出修改范围，并 注明修改依据和见某图（图号）及大样图名； 在补图上注明图号和图名，并注明是某图（图 号）某部位的补图和修改依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
资料的编制计划： 资料编制分工表： 检验批划分计划：
前期策划
六、资料编制要求
（一）总要求：
时序关系明确、逻辑，工种穿插 合理，资料关系明确对应，质量 评 定有据，保证资料齐全，管理 痕迹 清晰。
六、资料的编制要求
1、各项资料不得进行涂改、伪造或随意抽撤。 2、施工过程中的资料应与工程进度同步形成，不应 补做。
一、资料的重要性
工程资料管理是工程项目管理的窗口，工程资料对工 程质量与工程验收具有否定权，工程资料管理水平是 建筑施工企业标准化管理水平的综合体现。
1、体现工程实体质量状况、项目过程管理与全面控制 情况。 2、体现了项目对建设工程法律、法规、标准、规
范、 特别是强制性标准的执行情况。
一、资料的重要性
规范、科 学施工的技术文件及反映工程变更情况的
各种资料 的总称。主要包含施工组织设计及施工方
案、技术 交底记录、图纸会审及变更记录。
六、 资料的编制要求
1、施工组织设计 及施工方案 《建筑施工 组织设计规范》
六、资料的编制要求
2、技术交底 应该说现在认真编写技术交底的人不多了，大部分 是使用软件直接打印出来，在这里我强调的是：不 论你用什么方式，你所做的交底一定要符合工程实 际，能够指导工人施工操作。在技术交底中如果仅 仅写一些原则性的内容，什么“按规范规定施工”、 “按设计要求施工”等，那就等于没有交底。主要体现在以下几点： Nhomakorabea、资料的特点
1、以建立健全岗位责任制为基础、通过严谨的管理、 有效的控制、合理协调促进其发展。
2、以工程建设法律法规、规范标准、设计与合同为准 绳，进行全方位的过程管理与控制。 3、以工程资料的内在规律和联系为主线，将工程资料
形成有逻辑性、关联性和统一性的体系。
三、资料编制的原则
2）力学性能特征值
a、直径28~40mm的各牌号钢筋的断后伸长率A可以降低 1%；直径大于40mm的各牌号钢筋的断后伸长率A可以降 低2%。 b、有较高要求的抗震结构适用牌号为在已有牌号 后（加例E如HRB400E）该类钢筋应另外满足以下要求：
如有不合格项目，应对不合格项目作相同 类型的双倍试验，双倍试验应全部合格， 该批产品判为合格；
2、钢筋混凝土用热轧带肋钢筋：（GB1499.2—2007）
1）牌号：热轧带肋钢筋牌号分为：HRB335，HRB400、 HRB500。牌号由HRB+屈服强度特征值构成。F—代表细晶粒； E—抗震要求钢筋
5. 工程竣工文件 （E类）
四、资料的分类
施工资料
施
施 工 管
理 资 料
施 工 技 术 资 料
工 进 度 及 造 价 资
施 工 物 资
资 料
施 工 记 录
施 工 试 验 资 料
施 工 质 量 验 收 记
竣 工 验
收 资 料
料
录
五、资料的编制策划
资料的编制时限长、涉及岗位众多，所以项目开工 资料非常必要。
四、资料的分类
记录，包括： 1.工工程程准资备料阶是段在文工件程（建A类设）过程中形成各种形式的1.工信程准息备阶段文件（A类）
2. 监理资料（B类） 3. 施工资料（C类） 4. 竣工图（D类）
工
程
2. 监理资料（B类）
资
料
3. 施工资料（C类）
5.工程竣工文件（E类）工程资料
4. 竣工图（D类）
3、资料之间有关联时相互应能正确衔接。 4、书写认真、字迹清晰、内容完整、签字盖章手续 5、各项资料的收集、填写应全面，应能够切实反映 施工过程的实际情况，证明工程的内在质量。
齐全。
六、资料编制要求
6、资料应有详细的目录，方便查找。 7、资料的组卷应合理、装订整齐，页码应清晰且与 目录一致。
（四）资料整理的具体要求
3、图纸会审记录： 有具体的会审时间，并经建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。 4、设计变更记录： 有具体的变更时间，并有建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。设计单 位如委托建设单位变更，应有书面委托手续。 以上资料加盖相应注册章
3、提供了项目对建设工程检查、维修、管理、改扩 建的重要依据。
4、提供了直接、真实、确凿的法律依据。 5、积累了建设工程全过程重要而丰富的信息资源。
二、资料的特点
工程资料管理是一项贯穿工程建设全过程、存在上 下级关系、协助关系、约束关系、共求关系等多重 关联、需要相关单位或部门通力配合与协作、具有 综合性、系统化、多元化的管理，可体现项目先进 管理模式和综合管理水平、并促进项目施工管理水 平提高。
１ 同步性原则：资料应保证与工程施工进度同步， 随工程进度收集整理。
２ 规范性原则：施工资料所反映的内容要准确， 符 合现行国家有关工程建设相关规范、标准及行 业、 地方等规程要求。
３ 时限性原则：施工资料的报验报审及验收应有 时 限要求。
４ 有效性原则：施工资料内容应真实有效，签字 盖
章完整齐全，严禁随意修改。
3）取样数量
4）组批原则及判定 a、每批由同一牌号、同一炉罐号、同一 尺寸的钢筋组成，每批质量不大于60t。 超 过60t部分，每增加40t（或不足40t的 余数） 增加一个拉伸试样和弯曲试样。 b、屈服强度、抗拉强度、断后伸长率A/%、 最大力总伸长率Agt/%全部合格、弯曲性 能 （工艺性能检验）合格，该批钢筋合格。
（四）施工物资资料
1、钢筋
钢筋合格证复印件（抄件）应注明原件存放单位、 原证编号、合格证代表数量、产品名称、生产厂家、 进场日期、使用部位、标准依据、供货单位名称、进 场数量等，并有抄件人、抄件单位的签字和盖章。
1、钢筋混凝土用热轧光圆钢筋：（GB1499.1—2008） 1） 牌号：热轧光圆钢筋牌号分为：HPB235，HPB300。 2）力学性能特征值
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及 监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
六、资料的编制要求
（三）、施工技术资料
是在施工过程中形成的，用以指导正确、
前期策划
六、资料编制要求
（一）总要求：
时序关系明确、逻辑，工种穿插 合理，资料关系明确对应，质量 评 定有据，保证资料齐全，管理 痕迹 清晰。
六、资料的编制要求
1、各项资料不得进行涂改、伪造或随意抽撤。 2、施工过程中的资料应与工程进度同步形成，不应 补做。
一、资料的重要性
工程资料管理是工程项目管理的窗口，工程资料对工 程质量与工程验收具有否定权，工程资料管理水平是 建筑施工企业标准化管理水平的综合体现。
1、体现工程实体质量状况、项目过程管理与全面控制 情况。 2、体现了项目对建设工程法律、法规、标准、规
范、 特别是强制性标准的执行情况。
一、资料的重要性
规范、科 学施工的技术文件及反映工程变更情况的
各种资料 的总称。主要包含施工组织设计及施工方
案、技术 交底记录、图纸会审及变更记录。
六、 资料的编制要求
1、施工组织设计 及施工方案 《建筑施工 组织设计规范》
六、资料的编制要求
2、技术交底 应该说现在认真编写技术交底的人不多了，大部分 是使用软件直接打印出来，在这里我强调的是：不 论你用什么方式，你所做的交底一定要符合工程实 际，能够指导工人施工操作。在技术交底中如果仅 仅写一些原则性的内容，什么“按规范规定施工”、 “按设计要求施工”等，那就等于没有交底。主要体现在以下几点： Nhomakorabea、资料的特点
1、以建立健全岗位责任制为基础、通过严谨的管理、 有效的控制、合理协调促进其发展。
2、以工程建设法律法规、规范标准、设计与合同为准 绳，进行全方位的过程管理与控制。 3、以工程资料的内在规律和联系为主线，将工程资料
形成有逻辑性、关联性和统一性的体系。
三、资料编制的原则
2）力学性能特征值
a、直径28~40mm的各牌号钢筋的断后伸长率A可以降低 1%；直径大于40mm的各牌号钢筋的断后伸长率A可以降 低2%。 b、有较高要求的抗震结构适用牌号为在已有牌号 后（加例E如HRB400E）该类钢筋应另外满足以下要求：
如有不合格项目，应对不合格项目作相同 类型的双倍试验，双倍试验应全部合格， 该批产品判为合格；
2、钢筋混凝土用热轧带肋钢筋：（GB1499.2—2007）
1）牌号：热轧带肋钢筋牌号分为：HRB335，HRB400、 HRB500。牌号由HRB+屈服强度特征值构成。F—代表细晶粒； E—抗震要求钢筋
5. 工程竣工文件 （E类）
四、资料的分类
施工资料
施
施 工 管
理 资 料
施 工 技 术 资 料
工 进 度 及 造 价 资
施 工 物 资
资 料
施 工 记 录
施 工 试 验 资 料
施 工 质 量 验 收 记
竣 工 验
收 资 料
料
录
五、资料的编制策划
资料的编制时限长、涉及岗位众多，所以项目开工 资料非常必要。
四、资料的分类
记录，包括： 1.工工程程准资备料阶是段在文工件程（建A类设）过程中形成各种形式的1.工信程准息备阶段文件（A类）
2. 监理资料（B类） 3. 施工资料（C类） 4. 竣工图（D类）
工
程
2. 监理资料（B类）
资
料
3. 施工资料（C类）
5.工程竣工文件（E类）工程资料
4. 竣工图（D类）
3、资料之间有关联时相互应能正确衔接。 4、书写认真、字迹清晰、内容完整、签字盖章手续 5、各项资料的收集、填写应全面，应能够切实反映 施工过程的实际情况，证明工程的内在质量。
齐全。
六、资料编制要求
6、资料应有详细的目录，方便查找。 7、资料的组卷应合理、装订整齐，页码应清晰且与 目录一致。
（四）资料整理的具体要求
3、图纸会审记录： 有具体的会审时间，并经建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。 4、设计变更记录： 有具体的变更时间，并有建设（监理）单位、设计 单位和施工单位三方签字盖章，手续齐全。设计单 位如委托建设单位变更，应有书面委托手续。 以上资料加盖相应注册章
3、提供了项目对建设工程检查、维修、管理、改扩 建的重要依据。
4、提供了直接、真实、确凿的法律依据。 5、积累了建设工程全过程重要而丰富的信息资源。
二、资料的特点
工程资料管理是一项贯穿工程建设全过程、存在上 下级关系、协助关系、约束关系、共求关系等多重 关联、需要相关单位或部门通力配合与协作、具有 综合性、系统化、多元化的管理，可体现项目先进 管理模式和综合管理水平、并促进项目施工管理水 平提高。
１ 同步性原则：资料应保证与工程施工进度同步， 随工程进度收集整理。
２ 规范性原则：施工资料所反映的内容要准确， 符 合现行国家有关工程建设相关规范、标准及行 业、 地方等规程要求。
３ 时限性原则：施工资料的报验报审及验收应有 时 限要求。
４ 有效性原则：施工资料内容应真实有效，签字 盖
章完整齐全，严禁随意修改。
3）取样数量
4）组批原则及判定 a、每批由同一牌号、同一炉罐号、同一 尺寸的钢筋组成，每批质量不大于60t。 超 过60t部分，每增加40t（或不足40t的 余数） 增加一个拉伸试样和弯曲试样。 b、屈服强度、抗拉强度、断后伸长率A/%、 最大力总伸长率Agt/%全部合格、弯曲性 能 （工艺性能检验）合格，该批钢筋合格。
（四）施工物资资料
1、钢筋
钢筋合格证复印件（抄件）应注明原件存放单位、 原证编号、合格证代表数量、产品名称、生产厂家、 进场日期、使用部位、标准依据、供货单位名称、进 场数量等，并有抄件人、抄件单位的签字和盖章。
1、钢筋混凝土用热轧光圆钢筋：（GB1499.1—2008） 1） 牌号：热轧光圆钢筋牌号分为：HPB235，HPB300。 2）力学性能特征值
六、资料的编制要求
（二）施工管理资料 施工管理资料是在施工过程中形成的反映施工组织及 监理审批等情况资料的统称。主要包括工程概况表、 施工现场质量管理检查记录、施工试验计划、企业资 质及上岗人员证书、施工日记及监理通知单回复等。
六、资料的编制要求
（三）、施工技术资料
是在施工过程中形成的，用以指导正确、
