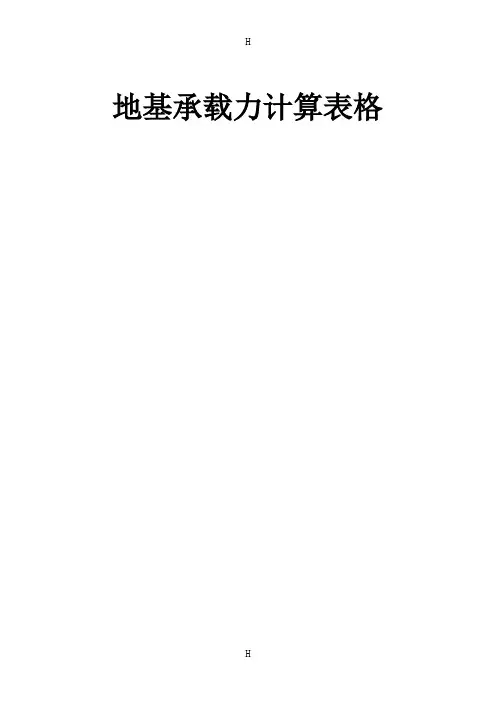

地基承载力标准值计算表格(填数据即可)

地基承载力计算表格篇一：拌合站地基承载力计算表拌合站地基承载力计算为了确保混凝土拌合站使用安全，我单位对拌合站所选位置处地基进行了设计验算，并在基础施工时，进行了重力触探试验。

一、 HZS50拌和机各基础承载力计算1.1水泥罐地基承载力计算1个100T罐（装满水泥）自重约为1050KN，1个200T罐（装满水泥）自重约为2100KN，1个200T罐（装满粉煤灰）自重约为1900KN，本站共设1个100T水泥罐，1个200T水泥罐，1个200T粉煤灰罐，总重为：G罐=1050+2100+1900=5050KN;混凝土基础分为A第二层基础1个(4.4×15.75×2m)和B 整体式扩大基础(5.4×15.75×1.8m),基础自重为：G基础=(4.4×15.75×2+5.4×15.75×1.8) ×2400×9.8÷1000=6860KN；混凝土基础底面积为：S=5.4×15.75=85.05m2地基承载力为：σ=（G罐+ G基础）/S=(6860+5050)/85.05=140kPa；取安全系数1.5，则：1.5×140=210kPa；经静力触探现场实测，地基承载力为315 kPa＞210kPa,满足安全施工要求。

1.2主机地基基础承载力计算一个主机自重为73.5KN，一次拌料1m3,搅拌层平台、下立柱、出料斗组装重量70KN，总重为：G主机=73.5+70+1×2.4×9.8=167KN；主机采用整体式扩大基础，支腿尺寸0.8×0.8×0.8m，自重为：G基础=（6.5×5×0.4+0.8×0.8×0.8）×2400×9.8÷1000=317.8KN；混凝土基础底面积：S=6.5×5=32.5m2地基承载力为：σ=（G主机+ G基础）/S=（167+317.8）/32.5=14.9kPa；14.9×1.5=22.35kPa经静力触探现场实测，地基承载力为150kPa＞22.35kPa,满足安全施工要求。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------坏。

1、地基承载力：指地基土单位面积上所能随荷载的能力。

地基承载力问题属于地基的强度和稳定问题。

2、容许承载力：指同时兼顾地基强度、稳定性和变形要求这两个条件时的承载力。

它是一个变量，是和建筑物允许变形值密切联系在一起。

3、地基承载力标准值：是根据野外鉴别结果确定的承载力值。

包括：标贯试验、静力触探、旁压及其它原位测试得到的值。

4、地基承载力基本值：是根据室内物理、力学指标平均值，查表确定的承载力值，包括载荷试验得到的值）。

通常0f f f k ψ=5、极限承载力：指地基即将丧失稳定性时的承载力。

二、地基承载力确定的途径目前确定方法有：1．根据原位试验确定：载荷试验、标准贯入、静力触探等。

每种试验都有一定的适用条件。

2．根据地基承载力的理论公式确定。

3．根据《建筑地基基础设计规范》确定。

根据大量测试资料和建筑经验，通过统计分析，总结出各种类型的土在某种条件下的容许承载力，查表。

一般：一级建筑物：载荷试验，理论公式及原位测试确定f；一级建筑物：规范查出，原位测试；尚应结合理论公式；一级建筑物：邻近建筑经验。

三、确定地基承载力应考虑的因素123456b以后）见图8－当P当P二．竖直荷载下地基的破坏形式在荷载作用下，建筑物由于承载能力不足而引起的破坏，通常是由于基础下持力层土的剪切破坏所造成的，而这种剪切破坏的形成一般又可分为整体剪切、局部剪切和冲剪三种。

1．整体剪切破坏的特征：当基础上的荷载较小时，基础压力与沉降的关系近乎直线变化，此时属弹性变形阶段，如图中oa段。

注：本表适用于一般第四纪及新近沉积卵石和圆砾N-表示经过修正后的标贯锤击数素填土承载力特征值f ak(kPa)注：本表适用于填埋时间超过10年黏性土，以及超过5年的粉土砂土承载力特征值f ak(kPa)砂土承载力特征值的经验值f ak(kPa)原状土物理性质指标变化范围注：粘砂土3＜I p≤7；砂粘土7＜I p≤17注：本表适用于平均粒径等于或小于50mm，且最大粒径小于100mm 的碎石土。

对于平均粒径大于50mm，或最大粒径大于100mm 的碎石土，可用超重型动力触探或用野外观察鉴别。

碎石土密实度按N120 分类砂土的密实度注：当用静力触探探头阻力判定砂土的密实度时，可根据当地经验确定。

粘性土为塑性指数I p大于10的土，可按下表分为粘土、粉质粘土。

粘性土的分类注：塑性指数由相应于76g 圆锥体沉入土样中深度为10mm 时测定的液限计算而得。

无筋扩展基础台阶宽高比的允许值注: 1 p k 为作用标准组合时的基础底面处的平均压力值(kPa)；2 阶梯形毛石基础的每阶伸出宽度，不宜大于200mm ；3 当基础由不同材料叠合组成时，应对接触部分作抗压验算；4 混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa 时，尚应进行抗剪验算；对基底反力集中于立柱附近的岩石地基，应进行局部受压承载力验算。

复合地基沉降计算经验系数sp ψ第四纪地层成因符号1. ml--人工填土2. al--冲击层3. pl--洪积层4. dl--坡积层5. el--残积层6. eol--风积层地基基础设计等级场地复杂程度等级注：一级、二级场地各条件中只要符合其中任一条件者即可。

②表中的数据适用于不冻区（段）的情况；对冰冻区（段），表中数值应乘以0.8的系数，对微冰冻区（段），表中数值应乘以0.9的系数；③表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，表中数值应乘以1.5的系数；单位以mg/kg土表示；④表中苛性碱（OH-）含量（mg/L）应为NaOH和KOH中的OH-含量。

《地基基础承载力计算》第五章：工程规范地基承载力实用计算方法 第2节：建筑规范地基承载力计算 5.1 概述 ( 梁总文 )———————————————————————————————————————5.2建筑规范地基承载力计算 5.2.1 天然地基极限承载力天然地基极限承载力f u 可按下式估算。

k c c q q u c N d N b N f ξγξγξγγ++=021（5.2.1）式中u f ―地基极限承载力（kPa ）;c q N N N 、、γ―地基承载力系数，根据地基持力层代表性内摩擦角φk ( °) ，按表5.2.1-1确定；c q ξξξγ、、―基础形状修正系数，按表5.2.1-2确定；b 、l ―分别为基础（包括箱形基础和筏形基础）底面的宽度和长度（m ）； 0γγ、―分别为基底以上和基底组合持力层的土体平均重力密度（KN/m 3）；d ―基础埋置深度（m ）；k c ―地基持力层代表性黏聚力标准值。

表5.2.1-1 极限承载力系数表表5.2.1-2 基础形状系数对（5.2.1）式参数取值做如下说明：（1）对箱、筏形深大基础，宽度b 大于6m 时取b=6m 。

按表5.2.1-2确定基础形状系数时，b 、l 按实际尺寸计算；（2）式中0γγ、的取值，位于地下水位以下且不属于隔水层的土层取浮重力密度；当基底土层位于地下水位以下但属于隔水层时，γ可取天然重力密度；如基底以上的地下水与基底高程处的地下水之间有隔水层，基底以上土层在计算0γ时可取天然重力密度；（3）基础埋深d 根据不同情况按下列规定取值：1）一般自室外地面高程算起；对于地下室采用箱形或筏形基础时，自室外天然地面起算，采用独立基础或条形基础时，从室内地面起算；2）在填方整平地区，可从填土地面起算；但若填方在上部结构施工后完成时，自填方前的天然地面起算；3）当高层建筑周边附属建筑处于超补偿状态，且其与高层建筑不能形成刚性整体结构时，应分析周边附属建筑基底压力低于土层自重压力的影响，由此造成高层建筑基础侧限力的永久性削弱，会降低地基土的承载力。

地基承载力计算表格篇一：拌合站地基承载力计算表拌合站地基承载力计算为了确保混凝土拌合站使用安全，我单位对拌合站所选位置处地基进行了设计验算，并在基础施工时，进行了重力触探试验。

一、HZS50拌和机各基础承载力计算1.1水泥罐地基承载力计算1个100T罐（装满水泥）自重约为1050KN，1个200T 罐（装满水泥）自重约为2100KN，1个200T罐（装满粉煤灰）自重约为1900KN，本站共设1个100T水泥罐，1个200T水泥罐，1个200T粉煤灰罐，总重为：G罐=1050+2100+1900=5050KN;混凝土基础分为A第二层基础1个(4.4×15.75×2m)和B整体式扩大基础(5.4×15.75×1.8m),基础自重为：G基础=(4.4×15.75×2+5.4×15.75×1.8) ×2400×9.8÷1000=6860KN；混凝土基础底面积为：S=5.4×15.75=85.05m2地基承载力为：σ=（G罐+ G基础）/S=(6860+5050)/85.05=140kPa；取安全系数1.5，则：1.5×140=210kPa；经静力触探现场实测，地基承载力为315 kPa＞210kPa,满足安全施工要求。

1.2主机地基基础承载力计算一个主机自重为73.5KN，一次拌料1m3,搅拌层平台、下立柱、出料斗组装重量70KN，总重为：G主机=73.5+70+1×2.4×9.8=167KN；主机采用整体式扩大基础，支腿尺寸0.8×0.8×0.8m，自重为：G基础=（ 6.5×5×0.4+0.8×0.8×0.8）×2400×9.8÷1000=317.8KN；混凝土基础底面积：S=6.5×5=32.5m2地基承载力为：σ=（G主机+ G基础）/S=（167+317.8）/32.5=14.9kPa；14.9×1.5=22.35kPa经静力触探现场实测，地基承载力为150kPa＞22.35kPa,满足安全施工要求。

《建筑规范》把建筑物分为三级。

第一级是高层，重要建筑物或对变形有特殊要求者，对这一级地基承载力要求以荷载试验或地基承载力公式计算为主，必要时还要结合旁压试验以及触探试验等来确定；第二级是一般建筑物，其地基承载力可按规范提供的承载力表和有关公式计算或结合原位测试来确定；第三级的建筑物为次要建筑物，可参考附近已有建筑物基础来确定。

规范规定土的物理力学指标与承载力的关系需要通过统计方法来处理。

如按土的物理力学指标，可由相应的承载力表查得承载力的基本值f0，该基本值还要经过处理，乘以回归修正系数Ψf，才能得到承载力标准值f k，即：式中Ψf---回归修正系数，它由下式计算得出：式中：n---参加统计的测试样本数；δ--- 变异系数，当承载力表具有两个指标，则应采用综合变异系数：δ1---第一指标的变异系数，δ2---第二指标的变异系数，ξ---第二个指标的折减系数，可由相应表格得到。

a、粘土承载力规范规定，凡I p>10的土均称粘性土，它的承载力基本值f0需由第一指标天然孔隙比e和第二指标液性指数I L，按表7-7来查取。

有了f0后，然后再求第一指标和第二指标的变异系数δ1和δ2，此表的ξ=0.1，则所要求的综合变异系数值δ为δ1+0.1δ2，再求出回归修正系数Ψf，则承载力的标准值f k=Ψf·f0。

表7-7 粘性土承载力f0(KPa)I L0 0.25 0.50 0.75 1.00 1.20e0.5 475 430 390 (360)0.6 400 360 325 295 (265)0.7 325 295 265 240 210 1700.8 275 240 220 200 170 1350.9 230 210 190 170 135 1051.0 200 180 160 135 1151.1 160 135 115 105①有括号者仅供内插用②ξ=0.1b、粉土承载力规范规定，凡I p≤10的土称为粉土，其性质介于砂土与粘土之间，它的承载力基本值f0需由第一指标天然孔隙比e和第二指标天然含水量ω，按表7-8来查取，此表的ξ=0，故e的变异系数δ1就代表综合变异系数δ，因此用上述方法求出回归修正系数Ψf，再求f k。

8.5 地基容许承载力与承载力特征值所有建筑物和土工建筑物地基基础设计时，均应满足地基承载力和变形的要求，对经常受水平荷载作用的高层建筑高耸结构、高路堤和挡土墙以及建造在斜坡上或边坡附近的建筑物，尚应验算地基稳定性。

通常地基计算时，首先应限制基底压力小于等于地基容许承载力或地基承载力特征值( 设计值) ，以便确定基础的埋置深度和底面尺寸，然后验算地基变形，必要时验算地基稳定性。

地基容许承载力是指地基稳定有足够安全度的承载能力，也即地基极限承载力除以一安全系数，此即定值法确定的地基承载力；同时必须验算地基变形不超过允许变形值。

地基承载力特征值是指地基稳定有保证可靠度的承载能力，它作为随机变量是以概率理论为基础的，分项系数表达的极限状态设计法确定的地基承载力；同时也要验算地基变形不超过允许变形值。

因此，地基容许承载力或地基承载力特征值的定义是在保证地基稳定的条件下，使建筑物基础沉降的计算值不超过允许值的地基承载力。

地基容许承载力:定值设计方法承载力特征值:极限状态设计法按定值设计方法计算时,基底压力P不得超过修正后的地基容许承载力.按极限状态设计法计算时,基底压力P不得超过修正后的承载力特征值。

理论公式确定地基承载力均为修正后的地基容许承载力和承载力特征值.原位法和规范法确定地基承载力未包含基础埋深和宽度两个因素理论公式法确定地基承载力特征值在国标《建筑地基基础设计规范》（GB50007) 中采用地基临塑荷载P 1/4 的修正公式：b: 大于6m,按6m考虑，对于砂土小于3m,按3m考虑关于地基承载力特征值- 结构论文一、原因与钢、混凝土、砌体等材料相比，土属于大变形材料，当荷载增加时，随着地基变形的相应增长，地基承载力也在逐渐加在，很难界定出下一个真正的“极限值”，而根据现有的理论及经验的承载力计算公式，可以得出不同的值。

因此，地基极限承载力的确定，实际上没有一个通用的界定标准，也没有一个适用于一切土类的计算公式，主要依赖根据工程经验所定下的界限和相应的安全系数加以调整，考虑一个满足工程的要求的地基承载力值。
