高中物理必修第3册第十一章 电路及其应用测试卷测试卷(含答案解析)

高中物理必修第3册第十一章电路及其应用试卷练习卷（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】 【详解】设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt =体积为V Sl Svt ==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q neI t t== 代入解得，A vSN eI Mρ=解得电子定向移动的速率：A Mv SN eρ=故A 正确，BCD 错误．3．电流表的内阻是R g =200 Ω,满刻度电流值是I g =500 μA,现欲把这电流表改装成量程为2．0 V 的电压表,正确的方法是（ ） A ．应并联一个3 800 Ω的电阻 B ．应串联一个3 800 Ω的电阻 C ．应并联一个0.05 Ω的电阻 D ．应串联一个0.05 Ω的电阻 【答案】B 【解析】 【分析】 【详解】把电流表改装成2V 的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．4．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．5．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )A．0.25A，方向向右B．0.15A，方向向左C．0.75A，方向向左D．0.35A，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

高中物理必修第3册第十一章 电路及其应用试卷测试卷 （word 版，含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD ．当cd 两端接通测试电源时，ab 两端的电压为6V 【答案】C 【解析】 【分析】 【详解】当cd 端短路时，ab 间电路的结构是：电阻23R R 、并联后与1R 串联，等效电阻为：23123202030402020R R R R R R ⨯=+=+=Ω++，故A 错误；当ab 端短路时，cd 之间电路结构是：电阻13R R 、并联后与2R 串联，等效电阻为：13213302020323020R R R R R R ⨯=+=+=Ω++，故B 错误；当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，313201043020R U E V R R ==⨯=++；故C 正确；当cd 两端接通测试电源时，ab 两端的电压等于电阻3R 两端的电压，为3323201052020R U E V R R ==⨯=++，故D 错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U ，通过导体的电流为I 1；在3、4两端加上恒定的电压U ，通过导体的电流为I 2，则I 1∶I 2为（ ）A ．9∶25B ．25∶9C ．25∶4D ．4∶25【答案】C 【解析】试题分析：根据电阻定律R=ρL S 得，当在1、2两端加上恒定电压U 时，R 1＝ρcab，在在3、4两端加上恒定的电压时，R 2＝ρa bc ，所以2122R c R a =＝425，根据欧姆定律I=UR得，电流之比为25：4，C 正确．考点：本题考查电阻定律、欧姆定律．4．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；5．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．6．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】A【解析】【详解】AB．当接线柱1、2接入电路时，电流表A与R1并联，根据串并联电路规律可知，R1分流为1.8A，故量程为1.8A+0.6A=2.4A；故每一小格表示0.08A；故A项正确，B项错误；CD．当接线柱1、3接入电路时，A与R1并联后与R2串联，电流表的量程仍为2.4A；故每一小格表示0.08A；故CD错误。

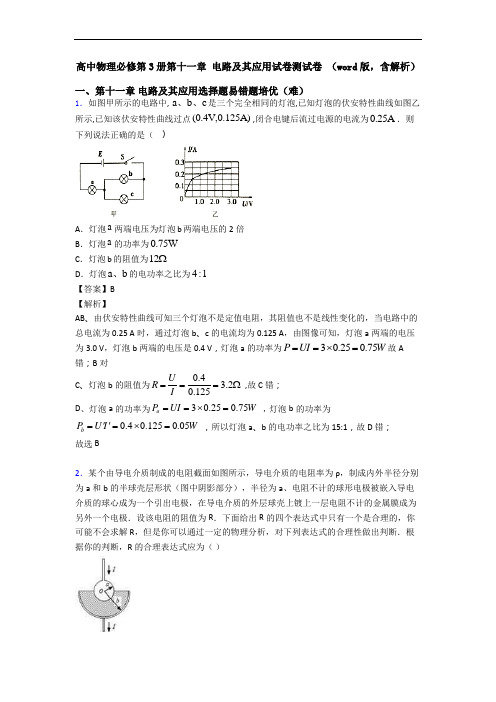

高中物理必修第3册第十一章 电路及其应用试卷测试卷 （word 版，含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-= C ．2()ab R b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．3．有一条横截面积为S 的铜导线，通过的电流为I ．已知铜的密度为ρ，摩尔质量为M ，阿伏伽德罗常数为N A ，电子的电量为e ．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（ ） A ．A IMSN ρεB ．A I MSN ρεC ．A IMSN ρεD ．A IM SN ρε【答案】A 【解析】 【分析】 【详解】设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt =体积为V Sl Svt ==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ==在t 时间内这些电子都能通过下一截面，则电流:q ne I t t== 代入解得，A vSN eI Mρ=解得电子定向移动的速率：A Mv SN eρ=故A 正确，BCD 错误．4．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2R C ．4R D ．4R【答案】D 【解析】 【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

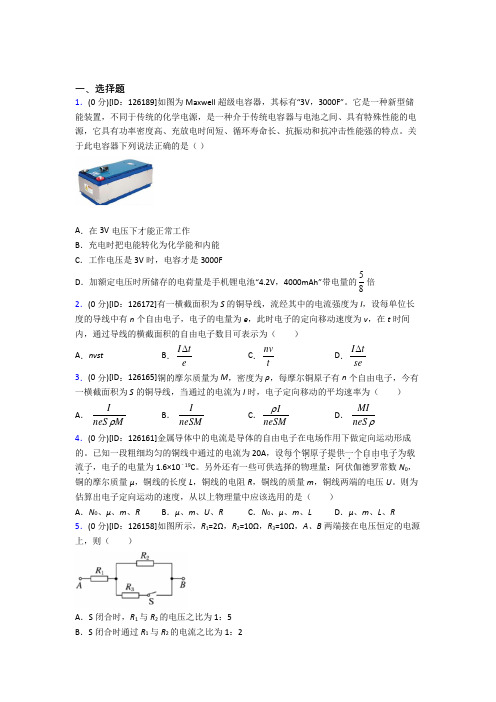

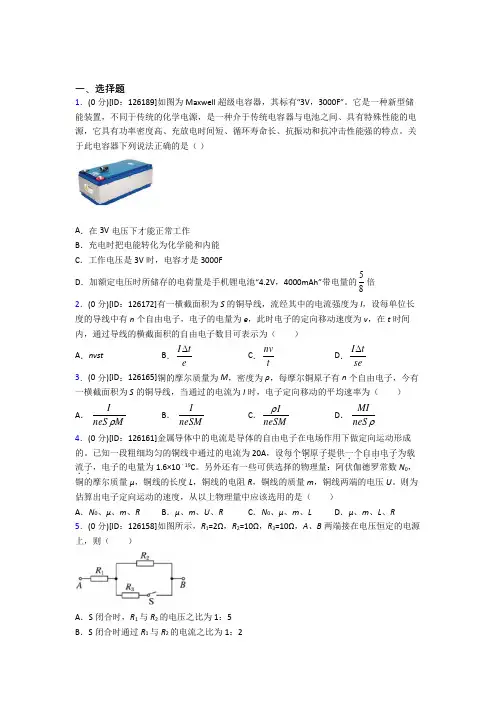

一、选择题1．(0分)[ID：126189]如图为Maxwell超级电容器，其标有“3V，3000F”。

它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。

关于此电容器下列说法正确的是（）A．在3V电压下才能正常工作B．充电时把电能转化为化学能和内能C．工作电压是3V时，电容才是3000FD．加额定电压时所储存的电荷量是手机锂电池“4.2V，4000mAh”带电量的58倍2．(0分)[ID：126172]有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位长度的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在t时间内，通过导线的横截面积的自由电子数目可表示为（）A．nvst B．I te∆C．nvtD．I tse∆3．(0分)[ID：126165]铜的摩尔质量为M，密度为ρ，每摩尔铜原子有n个自由电子，今有一横截面积为S的铜导线，当通过的电流为I时，电子定向移动的平均速率为（）A．IneS MρB．IneSMC．IneSMρD．MIneSρ4．(0分)[ID：126161]金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。

已知一段粗细均匀的铜线中通过的电流为20A，设每个铜原子提供．．．．．．．．一个自由电子为载．．．．．．．．流子．．，电子的电量为1.6×10﹣19C。

另外还有一些可供选择的物理量：阿伏伽德罗常数N0，铜的摩尔质量μ，铜线的长度L，铜线的电阻R，铜线的质量m，铜线两端的电压U。

则为估算出电子定向运动的速度，从以上物理量中应该选用的是（）A．N0、μ、m、R B．μ、m、U、R C．N0、μ、m、L D．μ、m、L、R 5．(0分)[ID：126158]如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则（）A．S闭合时，R1与R2的电压之比为1：5B．S闭合时通过R1与R2的电流之比为1：2C．S断开与闭合两情况下，电阻R1两端的电压之比为2：1D．S断开与闭合两情况下，电阻R2两端的电压之比为7：66．(0分)[ID：126155]一根粗细均匀的导线，两端加上电压U时，通过导线中的电流为I，导线中自由电子定向移动的平均速率为v，若导线均匀拉长，使其半径变为原来的12，再给它两端加上电压U，则（）A．自由电子定向移动的平均速率为16vB．通过导线的电流为4IC．自由电子定向移动的平均速率为8vD．通过导线的电流为16I7．(0分)[ID：126143]一灵敏电流计G，内阻R g＝100Ω，满偏电流I g＝2mA，改装成0-3V 和0-15V的两个量程的电压表，则下列关于电阻R1和R2的表述中正确的是（）A．R1为140ΩB．R1为600ΩC．R2为6000ΩD．R2为7400Ω8．(0分)[ID：126126]某种导电溶液，在时间t内有n个二价正离子通过某一横截面，同时有2n个电子（电子电荷量为e）反向通过同一横截面，则该导电溶液中的电流为（）A．0 B．2netC．3netD．4net9．(0分)[ID：126107]一个电流表的满偏电流I g＝1mA，内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．串联一个9.5kΩ的电阻C．并联一个10kΩ的电阻D．并联一个9.5kΩ的电阻10．(0分)[ID：126096]如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（）A．当n1=n2时，电流为零B ．当n 1>n 2时，溶液中电流方向从A →B ，电流为12n n I e t -= C ．当n 1<n 2时，溶液中电流方向从B →A ，电流为12n n I e t-= D ．溶液中电流方向A →B ，电流为12n n I e t+=11．(0分)[ID ：126094]用如图所示的电路测量待测电阻R x 的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）A ．由于电压表的分流作用，使电阻的测量值大于真实值B ．由于电流表的分压作用，使电阻的测量值小于真实值C ．电压表的内电阻越大，测量越精确D ．电流表的内电阻越大，测量越精确12．(0分)[ID ：126093]在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压，导体中就会产生匀强电场。

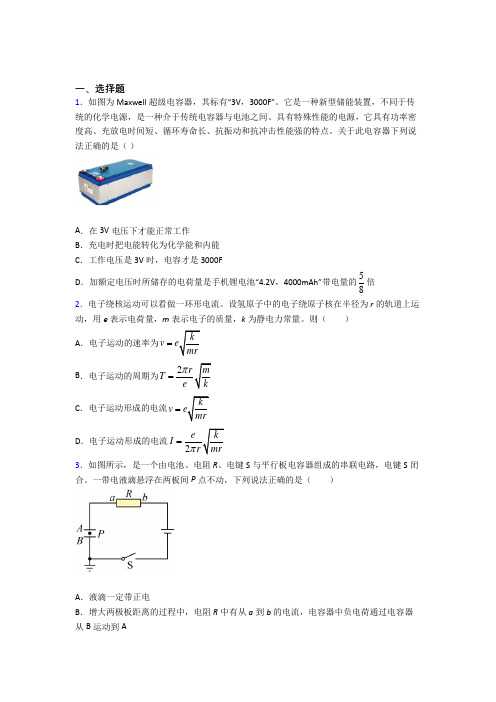

一、选择题1．如图为Maxwell 超级电容器，其标有“3V ，3000F”。

它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。

关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍 2．电子绕核运动可以看做一环形电流。

设氢原子中的电子绕原子核在半径为r 的轨道上运动，用e 表示电荷量，m 表示电子的质量，k 为静电力常量。

则（ ）A ．电子运动的速率为k v e mr= B ．电子运动的周期为2r m T e kπ= C ．电子运动形成的电流k v e mr= D ．电子运动形成的电流2ek I r mr π=3．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。

一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动4．如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同5．一个T 形电路如图所示，电路中的电阻R 1=30Ω，R 2=R 3=20Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是（ ）A ．若将cd 端短路，ab 之间的等效电阻是40ΩB ．若将ab 端短路，cd 之间的等效电阻是50ΩC ．当ab 两端接上测试电源时，cd 两端的电压为5VD ．当cd 两端接通测试电源时，ab 两端的电压为6V6．如图所示，R 1=2Ω，R 2=10Ω，R 3=10Ω，A 、B 两端接在电压恒定的电源上，则（ ）A ．S 闭合时，R 1与R 2的电压之比为1：5B ．S 闭合时通过R 1与R 2的电流之比为1：2C ．S 断开与闭合两情况下，电阻R 1两端的电压之比为2：1D ．S 断开与闭合两情况下，电阻R 2两端的电压之比为7：67．如图所示，1R 和2R 是材料相同、厚度相同、上下表面均为正方形的导体，但2R 的尺寸比1R 要小，通过导体的电流方向如图中箭头所示，假设1R 边长为4L ，2R 边长为L ，若1R 的电阻值为8Ω，则2R 的阻值为（ ）A．2ΩB．8ΩC．32ΩD．64Ω8．如图所示为某同学设计的多用电表的原理示意图。

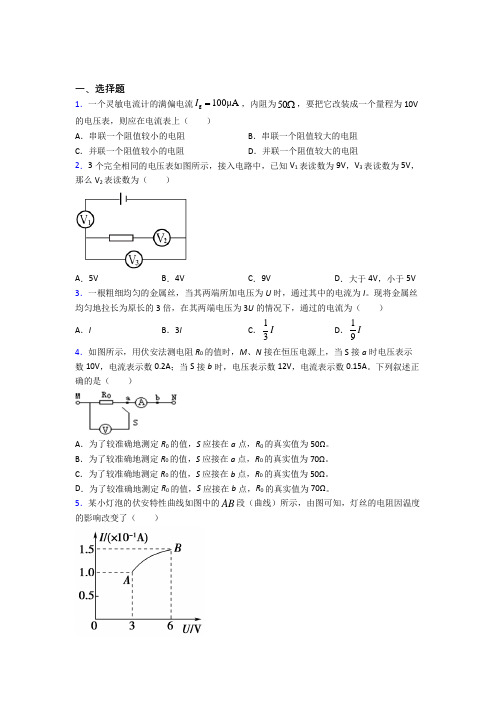

一、选择题1．一个灵敏电流计的满偏电流g100μAI=，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（）A．串联一个阻值较小的电阻B．串联一个阻值较大的电阻C．并联一个阻值较小的电阻D．并联一个阻值较大的电阻2．3个完全相同的电压表如图所示，接入电路中，已知V1表读数为9V，V3表读数为5V，那么V2表读数为（）A．5V B．4V C．9V D．大于4V，小于5V 3．一根粗细均匀的金属丝，当其两端所加电压为U时，通过其中的电流为I。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U的情况下，通过的电流为（）A．I B．3I C．13I D．19I4．如图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A。

下列叙述正确的是（）A．为了较准确地测定R0的值，S应接在a点，R0的真实值为50Ω。

B．为了较准确地测定R0的值，S应接在a点，R0的真实值为70Ω。

C．为了较准确地测定R0的值，S应接在b点，R0的真实值为50Ω。

D．为了较准确地测定R0的值，S应接在b点，R0的真实值为70Ω。

5．某小灯泡的伏安特性曲线如图中的AB段（曲线）所示，由图可知，灯丝的电阻因温度的影响改变了（）A ．1ΩB ．10ΩC ．30ΩD ．40Ω6．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr ke πB ．周期为22mr keπ C ．等效电流的大小22e k mr π D ．等效电流的大小2eke mrπ 7．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为（ ）A ．8UB ．4UC ．2UD ．U8．导体中电流I 的表达式I nqSv ＝，其中S 为导体的横截面积，n 为导体单位体积内的自由电荷数，q 为每个自由电荷所带的电荷量，v 表示的是（ ）A ．导体运动的速率B ．导体传导的速率C ．电子热运动的速率D ．自由电荷定向移动的速率9．某些肿瘤可以用“质子疗法”进行治疗。

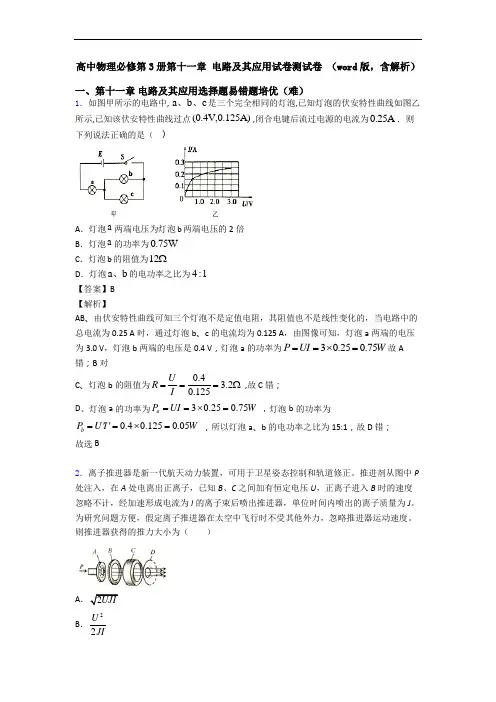

高中物理必修第3册第十一章 电路及其应用试卷测试卷 （word 版，含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。

为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。

则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID ．UJI 【答案】A 【解析】 【分析】 【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得2qUv m=以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得2F UJI =根据牛顿第三定律知推进器获得的推力大小为2UJI ，选项A 正确，BCD 错误。

一、选择题1．(0分)[ID ：126187]电子绕核运动可以看做一环形电流。

设氢原子中的电子绕原子核在半径为r 的轨道上运动，用e 表示电荷量，m 表示电子的质量，k 为静电力常量。

则（ ）A ．电子运动的速率为k v e mr= B ．电子运动的周期为2r m T ek π=C ．电子运动形成的电流k v e mr= D ．电子运动形成的电流2e k I r mrπ=2．(0分)[ID ：126175]如图所示的电路中，若a 、b 为输入端，A 、B 为输出端，并把滑动变阻器的滑片置于滑动变阻器的中央，则（ ）A ．空载时（A 、B 端不接负载电阻R ）输出电压2abAB U U < B ．当A 、B 间接上负载电阻R 时，输出电压2abAB U U > C ．当A 、B 间所接负载电阻R 越小，U AB 越接近2abU D ．在A 、B 间分别接电阻为5kΩ和10kΩ的电压表，内阻5kΩ的电压表示数小3．(0分)[ID ：126165]铜的摩尔质量为M ，密度为ρ，每摩尔铜原子有n 个自由电子，今有一横截面积为S 的铜导线，当通过的电流为I 时，电子定向移动的平均速率为（ ） A ．IneS MρB ．IneSMC ．IneSMρD ．MIneS ρ4．(0分)[ID ：126157]有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻B B ．电阻A 的阻值小于电阻BC ．两电阻并联时，流过电阻A 的电流强度较小D ．两电阻串联时，流过电阻A 的电流强度较大5．(0分)[ID ：126138]如图所示，在2MgCl 溶液中，正、负电荷定向移动，其中Cl -水平向左移动。

若测得2s 内分别有17510⨯个2+Mg 和18110⨯个Cl -通过溶液内部的横截面M ，那么溶液中的电流方向和大小为（ ）A ．水平向左0.08AB ．水平向右0.08AC ．水平向左0.16AD ．水平向右0.16A 6．(0分)[ID ：126122]一根横截面积为S 的铜导线，通过电流为I 。

一、选择题1．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。

一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动2．关于并联电路，下列说法中错误的是（ ）A ．总电阻阻值必小于每一只电阻阻值B ．其中一只电阻阻值增大时，总电阻阻值必减小C ．再并联一只电阻时，总电阻阻值必减小D ．拿掉一只电阻时，总电阻阻值必增大3．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =4．金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。

已知一段粗细均匀的铜线中通过的电流为20A ，设每个铜原子提供一个自由电子为载流子．．．．．．．．．．．．．．．．．．，电子的电量为1.6×10﹣19C 。

另外还有一些可供选择的物理量：阿伏伽德罗常数N 0，铜的摩尔质量μ，铜线的长度L ，铜线的电阻R ，铜线的质量m ，铜线两端的电压U 。

则为估算出电子定向运动的速度，从以上物理量中应该选用的是（ ）A ．N 0、μ、m 、RB ．μ、m 、U 、RC ．N 0、μ、m 、LD ．μ、m 、L 、R 5．如图所示，为了测量R x 的电阻，电流表事先已经接好，拿电压表的K 接线柱去分别试触b 、c 两点，发现电流表示数有变化明显，电压表示数基本不变。

则下列说法正确的是（ ）A ．此电阻为小电阻，K 接b 误差较小，测量结果略微偏小B ．此电阻为小电阻，K 接c 误差较小，测量结果略微偏大C ．此电阻为大电阻，K 接b 误差较小，测量结果略微偏小D ．此电阻为大电阻，K 接c 误差较小，测量结果略微偏大6．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr ke πB ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 7．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大8．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为（ ）A ．8UB ．4UC ．2UD ．U9．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h ，大柱体柱截面边长为a ，小柱体柱截面边长为b ，则（ ）A ．从图示电流方向看大柱体与小柱体的电阻之比为a ：bB ．从图示电流方向看大柱体与小柱体的电阻之比为1：1C ．若电流方向竖直向下，大柱体与小柱体的电阻之比为a ：bD ．若电流方向竖直向下，大柱体与小柱体的电阻之比为2a ：2b10．如图所示为某同学设计的多用电表的原理示意图。

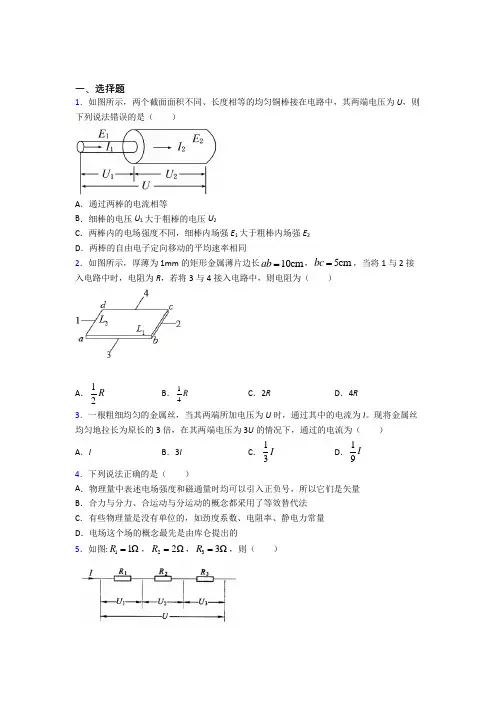

一、选择题1．如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同2．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3I C ．13I D ．19I 4．下列说法正确的是（ ）A ．物理量中表述电场强度和磁通量时均可以引入正负号，所以它们是矢量B ．合力与分力、合运动与分运动的概念都采用了等效替代法C ．有些物理量是没有单位的，如劲度系数、电阻率、静电力常量D ．电场这个场的概念最先是由库仑提出的5．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =6．一根粗细均匀的导线，两端加上电压U 时，通过导线中的电流为I ，导线中自由电子定向移动的平均速率为v ，若导线均匀拉长，使其半径变为原来的12，再给它两端加上电压U ，则（ ）A ．自由电子定向移动的平均速率为16v B ．通过导线的电流为4I C ．自由电子定向移动的平均速率为8v D ．通过导线的电流为16I 7．如图，线1表示的导体电阻为1R ，线2表示的导体的电阻为2R ，则正确的是（ ）A ．12:1:3R R =B ．12:3:1R R =C ．将1R 与2R 串联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:8．用伏安法测阻值约为10Ω的电阻，已知电流表内阻约为0.1Ω，电压表内阻约为10kΩ，则（ ）A ．应采用内接法，测量值偏小B ．应采用内接法，测量值偏大C ．应采用外接法，测量值偏小D ．应采用外接法，测量值偏大9．把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长l ，直径为d ，乙电阻丝长为2l ，直径为2d ，要使它们消耗的电功率相等，加在电阻丝上的电压:U U 甲乙应是（ ）A ．2:1B ．1:1C ．2:1D ．1:210．某些肿瘤可以用“质子疗法”进行治疗。
