(54)实用新型名称一种小型螺旋桨(57)摘要本实用新型提供一种小型螺旋桨，所述螺旋桨包含两片完全相同的桨叶，其中一片桨叶是由另一片桨叶绕旋转轴旋转180度得到；每片桨叶由上表面和下表面两个曲面组成；从桨根至桨尖，上表面曲面从前缘往后缘始终呈现上凸状；从桨根至50％半径处，下表面曲面呈现下凸状；从50％半径至桨尖，下表面曲面在前缘弦长10％处呈现下凸状，从10％弦长至后缘为内凹形，且内凹的程度，从50％半径至桨尖逐渐增大；桨叶从旋转轴往外至50％半径，弦长逐渐增大；从50％半径至桨尖，弦长逐渐减小；最大弦长在50％半径处，其弦长为半径的15％，最小弦长在桨尖，其弦长为半径的6％。

本实用新型提供一种小型螺旋桨，其拉力系数、功率系数、悬停效率都有了明细的提高，
气动效率得到明显提高。

权利要求书1页 说明书13页 附图4页CN 209972778 U 2020.01.21
C N 209972778
U
权　利　要　求　书1/1页CN 209972778 U
1.一种小型螺旋桨，其特征在于，所述螺旋桨包含两片完全相同的桨叶，其中一片桨叶是由另一片桨叶绕旋转轴旋转180度得到；
每片桨叶由上表面和下表面两个曲面组成；从桨根至桨尖，上表面曲面从前缘往后缘始终呈现上凸状；从桨根至50％半径处，下表面曲面呈现下凸状；
桨叶从旋转轴至桨尖，相对厚度逐渐减小；最大相对厚度为30％，50％半径处的相对厚度为8.67％，60％半径处的相对厚度为7.07％，70％半径处的相对厚度为6.87％，80％半径处的相对厚度为6.04％，90％半径处的相对厚度为4.55％，桨尖的相对厚度为2.07％。

2.根据权利要求1所述的螺旋桨，其特征在于，从桨根至桨尖，相对厚度、剖面扭转角逐渐减小，剖面弦长先增大后减小。

3.根据权利要求1所述的螺旋桨，其特征在于，桨叶的后缘具有相对厚度，且相对厚度从50％半径至桨尖逐渐减小。

4.根据权利要求1所述的螺旋桨，其特征在于，从50％半径至桨尖，下表面曲面在前缘弦长10％处呈现下凸状，从10％弦长至后缘为内凹形，且内凹的程度，从50％半径至桨尖逐渐增大；
桨叶从旋转轴往外至50％半径，弦长逐渐增大；从50％半径至桨尖，弦长逐渐减小；最大弦长在50％半径处，其弦长为半径的15％，最小弦长在桨尖，其弦长为半径的6％。

5.根据权利要求1所述的螺旋桨，其特征在于，桨叶剖面的扭转角从根部至桨尖逐渐减小，桨根扭转角40°，50％半径处的扭转角22.5°，桨尖的扭转角为11°。

6.根据权利要求1所述的螺旋桨，其特征在于，桨叶50％、60％、70％、80％、90％、100％径向位置处的剖面翼型具有如下特征：
50％位置：翼型的最大厚度为8.67％，最大厚度位置位于0.2395弦长处；
60％位置：翼型的最大厚度为7.07％，最大厚度位置位于0.2125弦长处；
70％位置：翼型的最大厚度为6.87％，最大厚度位置位于0.20弦长处；
80％位置：翼型的最大厚度为6.04％，最大厚度位置位于0.1770弦长处；
90％位置：翼型的最大厚度为4.55％，最大厚度位置位于0.1230弦长处；
100％位置：翼型的最大厚度为2.07％，最大厚度位置位于0.0615弦长处。

2。

合集下载

【CN209776774U】一种替代螺旋桨的自耦式船舶潜水泵喷推进装置【专利】

【CN209776774U】一种替代螺旋桨的自耦式船舶潜水泵喷推进装置【专利】

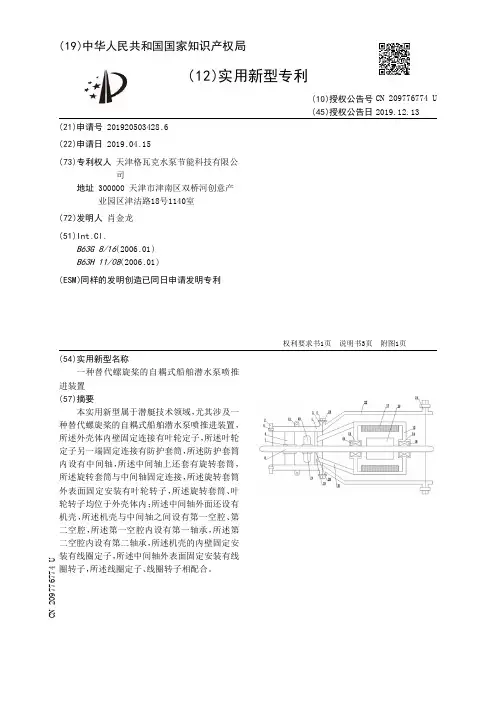

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920503428.6(22)申请日 2019.04.15(73)专利权人 天津格瓦克水泵节能科技有限公司地址 300000 天津市津南区双桥河创意产业园区津沽路18号1140室(72)发明人 肖金龙　(51)Int.Cl.B63G 8/16(2006.01)B63H 11/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种替代螺旋桨的自耦式船舶潜水泵喷推进装置(57)摘要本实用新型属于潜艇技术领域，尤其涉及一种替代螺旋桨的自耦式船舶潜水泵喷推进装置，所述外壳体内壁固定连接有叶轮定子，所述叶轮定子另一端固定连接有防护套筒，所述防护套筒内设有中间轴，所述中间轴上还套有旋转套筒，所述旋转套筒与中间轴固定连接，所述旋转套筒外表面固定安装有叶轮转子，所述旋转套筒、叶轮转子均位于外壳体内；所述中间轴外面还设有机壳，所述机壳与中间轴之间设有第一空腔、第二空腔，所述第一空腔内设有第一轴承，所述第二空腔内设有第二轴承，所述机壳的内壁固定安装有线圈定子，所述中间轴外表面固定安装有线圈转子，所述线圈定子、线圈转子相配合。
