2.8多用电表原理讲解

第二章 恒定电流第8节 多用电表的原理一、欧姆表1．原理：依据 制成，它是由 改装而成的。

2．内部构造：由 、 和 三部分组成。

3．测量原理如图所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流g x E I r R R R =+++，改变R x ，电流I 随着改变，每R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的 值，就可以从刻度盘上直接读出被测电阻的阻值。

二、多用电表1．用途：共用一个表头，可分别测量 、 、 等物理量。

2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为 使用；接通2时，可作为 使用；接通3时，可作为 使用。

3．外形构造如图乙所示，选择开关周围有不同的测量功能区域及 ，选择开关旋到不同的位置，多用电表内对应的仪表电路被 ，就相当于对应的仪表。

在不使用时，应把选择开关旋到 挡或交流电压最高挡。

闭合电路欧姆定律 表头 电源 可变电阻 R x电压 电流 电阻 电流表 欧姆表 电压表 量程 接通 OFF欧姆表的一些重要结论1．欧姆表的原理如图所示2．刻度标注（1）“0 Ω”标注：当红、黑表笔相接时（图甲），此时被测电阻R x =0，调节调零电阻R ，使表头达到满偏电流，即g gE I r R R =++，这时整个电路中的总电阻为欧姆表的总内阻， R 内=r +R +R g ，因此时R x =0，所以满偏电流I g 处应标注“0 Ω”。

（2）“∞ Ω”标注：当红、黑表笔不接触时（图乙）相当于被测电阻R x =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞ Ω”点。

（3）其他刻度的标注：当红、黑表笔间接入一个电阻R x 时，如图丙所示，由闭合电路的欧姆定律有xE I R R =+内，每一个电流值对应一个阻值R x ，将电流转换成电阻标度，就将电流表改装成了欧姆表。

3．欧姆表的内阻与中值电阻的关系 由x E I R R =+内可得，当R x =R 内时g 12I I =，指针半偏，通常把此时R x 的值（即表盘中央的刻度）称为中值电阻。

多用电表原理多用电表是一种用于测量电能消耗的仪器，它可以准确地记录电器设备的用电量，为用户提供了方便的用电管理和节能控制手段。

在我们日常生活和工作中，多用电表起着至关重要的作用，那么它的原理是怎样的呢？接下来，我们就来详细介绍一下多用电表的原理。

多用电表的原理主要是基于电磁感应定律和法拉第电磁感应原理。

当电能流过电表的线圈时，会产生一个与电流成正比的磁场。

而当电器设备工作时，电流会不断地通过电表的线圈，从而产生一个交变的磁场。

根据法拉第电磁感应原理，当磁场发生变化时，就会在线圈中产生感应电动势，这个电动势的大小与电流的大小成正比。

因此，通过测量线圈中的感应电动势，就可以准确地得到电流的大小，从而计算出电器设备的用电量。

在多用电表中，通常会采用电流互感器和电压互感器来实现电流和电压的测量。

电流互感器主要用于测量电流的大小，它通过感应电流产生一个与被测电流成正比的感应电动势。

而电压互感器则用于测量电压的大小，它通过感应电压产生一个与被测电压成正比的感应电动势。

通过这两个互感器的配合，就可以准确地测量出电器设备的用电量。

除了电流和电压的测量，多用电表还需要考虑功率因素的影响。

功率因素是指电器设备实际消耗的有用功率与表观功率之比，它反映了电器设备的能效水平。

在多用电表中，通常会通过测量电流和电压的相位差来计算功率因素，从而更加准确地评估电器设备的能耗情况。

总的来说，多用电表的原理是基于电磁感应定律和法拉第电磁感应原理，通过测量电流和电压的大小以及功率因素的影响，来准确地记录电器设备的用电量。

它为用户提供了方便的用电管理和节能控制手段，对于促进能源的合理利用和减少能源浪费起着至关重要的作用。

希望通过本文的介绍，能够让大家对多用电表的原理有一个更加清晰的认识，从而更好地利用它来管理和控制用电，为节能减排做出自己的贡献。

同时也希望大家在日常生活和工作中，能够更加注重节能减排，共同建设美好的家园。

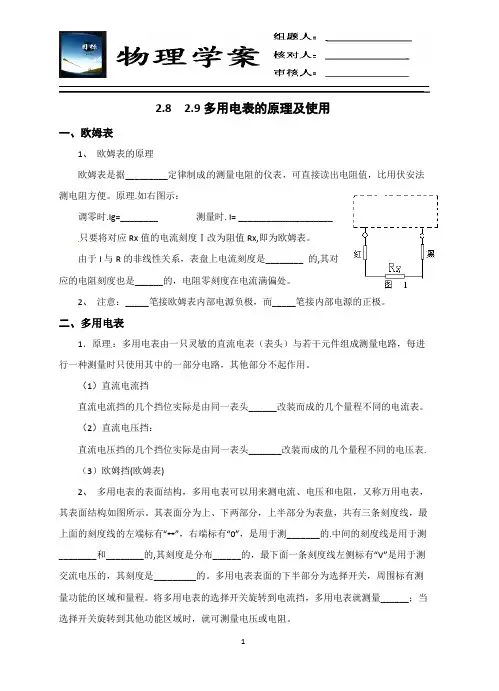

2.8 2.9多用电表的原理及使用一、欧姆表1、欧姆表的原理欧姆表是据_________定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。

原理.如右图示：调零时.Ig=________ 测量时. I= ____________________只要将对应Rx值的电流刻度Ⅰ改为阻值Rx,即为欧姆表。

由于I与R的非线性关系，表盘上电流刻度是________ 的,其对应的电阻刻度也是______的，电阻零刻度在电流满偏处。

2、注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。

二、多用电表1．原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

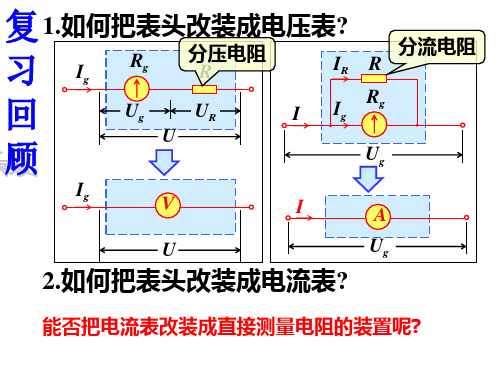

（1）直流电流挡直流电流挡的几个挡位实际是由同一表头______改装而成的几个量程不同的电流表。

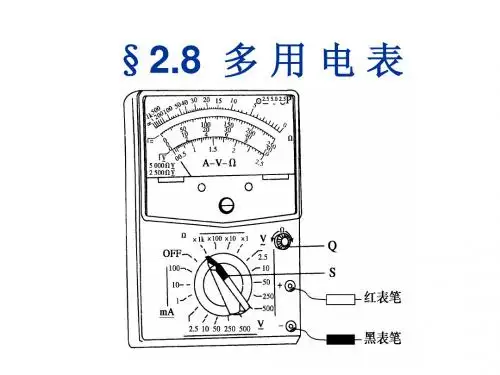

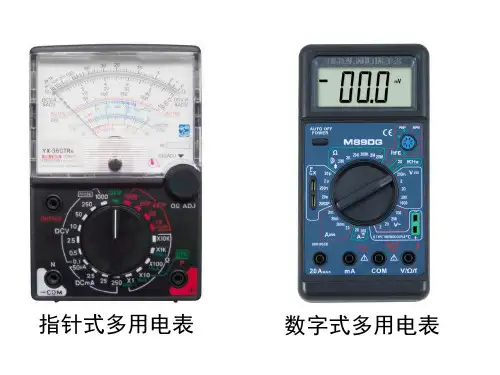

（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头_______改装而成的几个量程不同的电压表.（3）欧姆挡(欧姆表)2、多用电表的表面结构，多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
