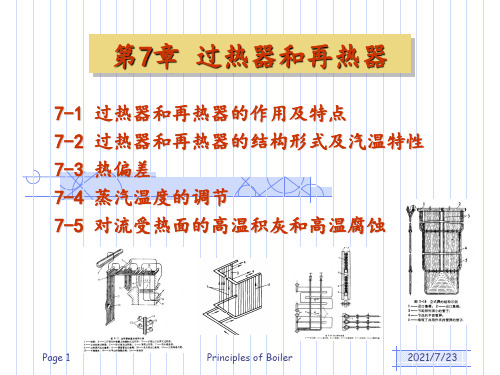

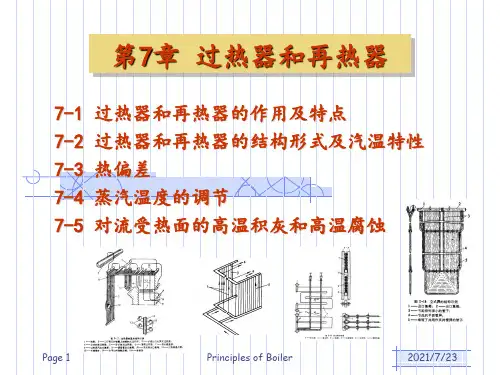

第七章过热器和再热器第一节过热器和再热器的作用及其特点一、过热器和再热器的作用过热器的作用是将饱和蒸汽加热成具有一定温度的过热蒸汽。
在锅炉负荷或其他工况变动时应保证过热蒸汽温度正常，并处在允许的波动范围之内。
再热器的作用是将汽轮机高压缸的排汽加热到与过热蒸汽温度相等(或相近)的再热温度，然后再送到中压缸及低压缸中膨胀作功，以提高汽轮机尾部叶片蒸汽的干度。
二、过热器和再热器蒸汽参数的选择为了提高循环热效率，过热蒸汽的压力已经由超高压提高到亚临界和超临界压力。
但过热器和再热器蒸汽温度的选择要受到金属材料性能的限制，现在蒸汽温度还维持在540℃左右。
过热器和再热器是锅炉内工质温度最高的部件，特别是再热蒸汽的吸热能力(冷却管子的能力)较差，如何使管子金属能长期安全工作就成为过热器和再热器设计和运行中的重要问题。
在过热器和再热器的设计和运行中，应注意如下问题:(1)运行中应保持汽温稳定。
汽温的波动不应超过+5～－10 ℃；(2)过热器和再热器要有可靠的调温手段，使运行工况在一定范围内变化时能维持额定的气温；⑶尽量减少并联管间的热偏差。
三、过热器和再热器的布置过热器设计和布置时，必须确保其受热面管子外壁温度低于钢材的抗腐蚀和氧化温度，并保证其高温持久强度。
蒸汽参数提高，使锅炉受热面的布置也相应发生变化。
主要是蒸汽参数变化时水和蒸汽的加热、蒸发、过热的吸热比例发生了变化，从而引起了受热面布置的变化。
第二节过热器和再热器的结构型式及气温特性过热器和再热器的型式较多，按照不同的分类方式，其型式不同。
按照传热方式，过（再）热器可分为对流、辐射及半辐射（也称为屏式受热面）三种型式。
一、对流式过（再）热器对流式过（再）热器布置在水平烟道或尾部竖井中，主要吸收烟气的对流放热量。
对流式过（再）热器是由蛇形管组成，其进出口分别用联箱连接。
1、按管子的排列方式分类按管子的排列方式分类，对流过（再）热器可分为错列和顺列两种形式，如图7—1所示。

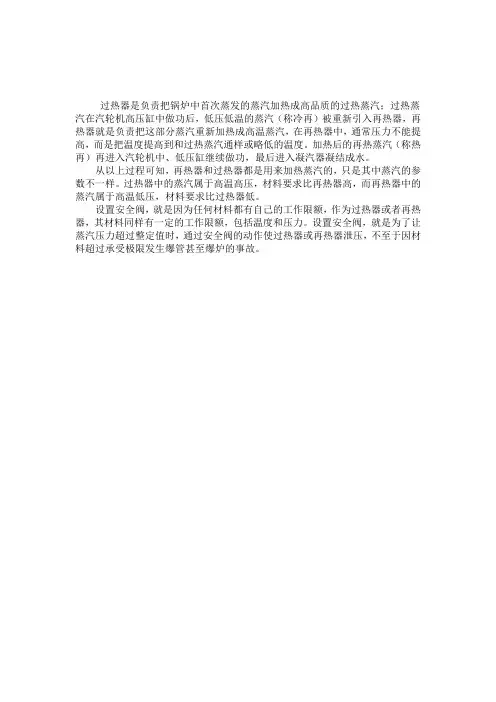

过热器是负责把锅炉中首次蒸发的蒸汽加热成高品质的过热蒸汽；过热蒸汽在汽轮机高压缸中做功后，低压低温的蒸汽（称冷再）被重新引入再热器，再热器就是负责把这部分蒸汽重新加热成高温蒸汽，在再热器中，通常压力不能提高，而是把温度提高到和过热蒸汽通样或略低的温度。
加热后的再热蒸汽（称热再）再进入汽轮机中、低压缸继续做功，最后进入凝汽器凝结成水。
从以上过程可知，再热器和过热器都是用来加热蒸汽的，只是其中蒸汽的参数不一样。
过热器中的蒸汽属于高温高压，材料要求比再热器高，而再热器中的蒸汽属于高温低压，材料要求比过热器低。
设置安全阀，就是因为任何材料都有自己的工作限额，作为过热器或者再热器，其材料同样有一定的工作限额，包括温度和压力。
设置安全阀，就是为了让蒸汽压力超过整定值时，通过安全阀的动作使过热器或再热器泄压，不至于因材料超过承受极限发生爆管甚至爆炉的事故。
第七章过热器和再热器第一节过热器和再热器的作用及其特点一、过热器和再热器的作用过热器的作用是将饱和蒸汽加热成具有必然温度的过热蒸汽。
在锅炉负荷或其他工况变更时应保证过热蒸汽温度正常，并处在许诺的波动范围之内。
再热器的作用是将汽轮机高压缸的排汽加热到与过热蒸汽温度相等(或相近)的再热温度，然后再送到中压缸及低压缸中膨胀作功，以提高汽轮机尾部叶片蒸汽的干度。
二、过热器和再热器蒸汽参数的选择为了提高循环热效率，过热蒸汽的压力已经由超高压提高到亚临界和超临界压力。
但过热器和再热器蒸汽温度的选择要受到金属材料性能的限制，此刻蒸汽温度还维持在540℃左右。
过热器和再热器是锅炉内工质温度最高的部件，专门是再热蒸汽的吸热能力 (冷却管子的能力)较差，如何使管子金属能长期平安工作就成为过热器和再热器设计和运行中的重要问题。
在过热器和再热器的设计和运行中，应注意如下问题:(1)运行中应维持汽温稳固。
汽温的波动不该超过+5～－10 ℃；(2)过热器和再热器要有靠得住的调温手腕，使运行工况在必然范围内转变时能维持额定的气温；⑶尽可能减少并联管间的热误差。
三、过热器和再热器的布置过热器设计和布置时，必需确保其受热面管子外壁温度低于钢材的抗侵蚀和氧化温度，并保证其高温持久强度。
蒸汽参数提高，使锅炉受热面的布置也相应发生转变。
主若是蒸汽参数转变时水和蒸汽的加热、蒸发、过热的吸热比例发生了转变，从而引发了受热面布置的转变。
第二节过热器和再热器的结构型式及气温特性过热器和再热器的型式较多，依照不同的分类方式，其型式不同。
依照传热方式，过（再）热器可分为对流、辐射及半辐射（也称为屏式受热面）三种型式。
一、对流式过（再）热器对流式过（再）热器布置在水平烟道或尾部竖井中，要紧吸收烟气的对流放热量。
对流式过（再）热器是由蛇形管组成，其进出口别离用联箱连接。
一、按管子的排列方式分类按管子的排列方式分类，对流过（再）热器可分为错列和顺列两种形式，如图7—1所示。
