下载文档原格式
![一种相变储热防雾眼镜片及其制作方法[发明专利]](https://img.taocdn.com/s1/m/60b259e902020740bf1e9b7d.png)

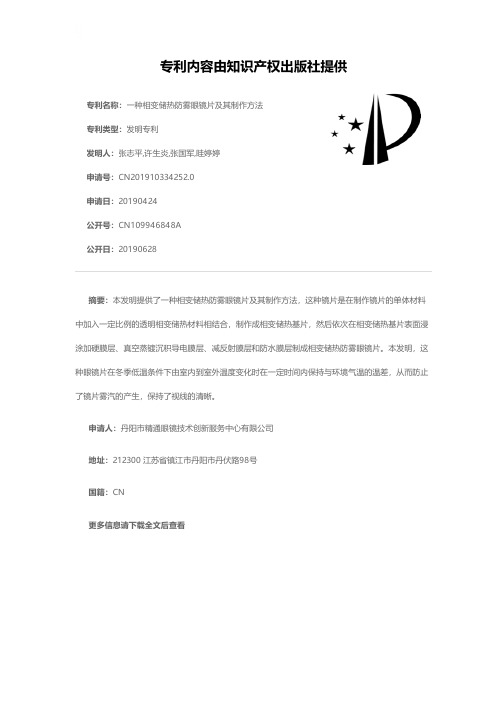

专利名称：一种相变储热防雾眼镜片及其制作方法专利类型：发明专利
发明人：张志平,许生炎,张国军,眭婷婷
申请号：CN201910334252.0
申请日：20190424
公开号：CN109946848A
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本发明提供了一种相变储热防雾眼镜片及其制作方法，这种镜片是在制作镜片的单体材料中加入一定比例的透明相变储热材料相结合，制作成相变储热基片，然后依次在相变储热基片表面浸涂加硬膜层、真空蒸镀沉积导电膜层、减反射膜层和防水膜层制成相变储热防雾眼镜片。
本发明，这种眼镜片在冬季低温条件下由室内到室外温度变化时在一定时间内保持与环境气温的温差，从而防止了镜片雾汽的产生，保持了视线的清晰。
申请人：丹阳市精通眼镜技术创新服务中心有限公司
地址：212300 江苏省镇江市丹阳市丹伏路98号
国籍：CN
更多信息请下载全文后查看。
![防雾眼镜片的制造方法[发明专利]](https://img.taocdn.com/s1/m/4906d0dfee06eff9aff807ad.png)

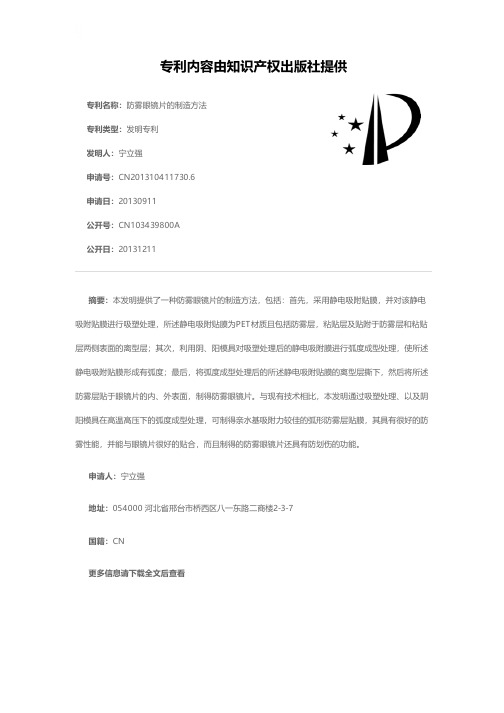

专利名称：防雾眼镜片的制造方法专利类型：发明专利
发明人：宁立强
申请号：CN201310411730.6申请日：20130911
公开号：CN103439800A
公开日：
20131211
专利内容由知识产权出版社提供
摘要：本发明提供了一种防雾眼镜片的制造方法，包括：首先，采用静电吸附贴膜，并对该静电吸附贴膜进行吸塑处理，所述静电吸附贴膜为PET材质且包括防雾层，粘贴层及贴附于防雾层和粘贴层两侧表面的离型层；其次，利用阴、阳模具对吸塑处理后的静电吸附膜进行弧度成型处理，使所述静电吸附贴膜形成有弧度；最后，将弧度成型处理后的所述静电吸附贴膜的离型层撕下，然后将所述防雾层贴于眼镜片的内、外表面，制得防雾眼镜片。
与现有技术相比，本发明通过吸塑处理、以及阴阳模具在高温高压下的弧度成型处理，可制得亲水基吸附力较佳的弧形防雾层贴膜，其具有很好的防雾性能，并能与眼镜片很好的贴合，而且制得的防雾眼镜片还具有防划伤的功能。
申请人：宁立强
地址：054000 河北省邢台市桥西区八一东路二商楼2-3-7
国籍：CN
更多信息请下载全文后查看。
![一种防雾变色自洁眼镜及其制备方法[发明专利]](https://img.taocdn.com/s1/m/426ea5cf4b73f242336c5fff.png)

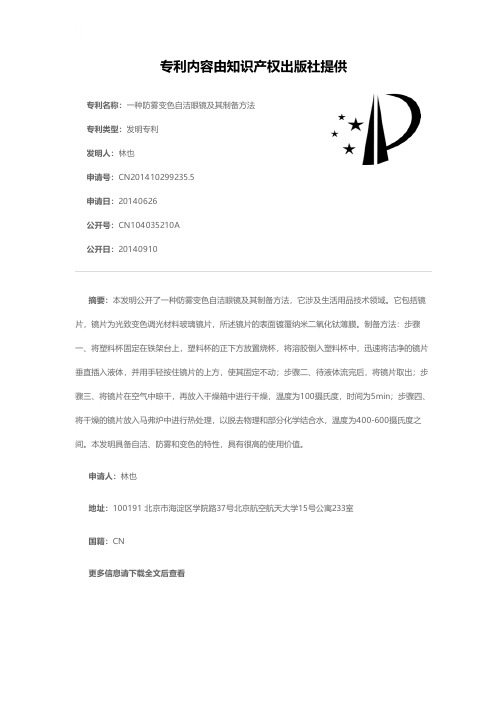

专利名称：一种防雾变色自洁眼镜及其制备方法专利类型：发明专利
发明人：林也
申请号：CN201410299235.5
申请日：20140626
公开号：CN104035210A
公开日：
20140910
专利内容由知识产权出版社提供
摘要：本发明公开了一种防雾变色自洁眼镜及其制备方法，它涉及生活用品技术领域。
它包括镜片，镜片为光致变色调光材料玻璃镜片，所述镜片的表面镀覆纳米二氧化钛薄膜。
制备方法：步骤一、将塑料杯固定在铁架台上，塑料杯的正下方放置烧杯，将溶胶倒入塑料杯中，迅速将洁净的镜片垂直插入液体，并用手轻按住镜片的上方，使其固定不动；步骤二、待液体流完后，将镜片取出；步骤三、将镜片在空气中晾干，再放入干燥箱中进行干燥，温度为100摄氏度，时间为5min；步骤四、将干燥的镜片放入马弗炉中进行热处理，以脱去物理和部分化学结合水，温度为400-600摄氏度之间。
本发明具备自洁、防雾和变色的特性，具有很高的使用价值。
申请人：林也
地址：100191 北京市海淀区学院路37号北京航空航天大学15号公寓233室
国籍：CN
更多信息请下载全文后查看。
专利名称：一种防雾眼镜片专利类型：实用新型专利
发明人：汤浩宇,赵留琴
申请号：CN202122020106.6申请日：20210826
公开号：CN215729138U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防雾眼镜片，包括框体及镜片，所述框体设有用于固定镜片的凹槽，框体上方的内部镶嵌式设有滚动轴，框体的上方还装设一个用于限制镜片活动的护片，所述护片两侧设有限位凸点，这一对限位凸点和框体上方内侧面设置有与所述限位凸点相对应配合的限位凹穴，所述镜片的内侧面及外侧面均镀了一层防雾膜；眼镜片内外两侧表面均镀上防雾膜，有效防雾，镜片与框体为可拆装式连接，框体的材料为塑胶钛，具有防撞耐摔的特性，而镜片的材料为尼龙，其具有防开裂的及耐摔的功能，整体具有可靠性及防雾功能。
申请人：江苏天润光学镜片有限公司
地址：212000 江苏省镇江市丹阳市开发区八纬路北侧
国籍：CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910334252.0
(22)申请日 2019.04.24
(71)申请人 丹阳市精通眼镜技术创新服务中心
有限公司
地址 212300 江苏省镇江市丹阳市丹伏路
98号
(72)发明人 张志平 许生炎 张国军 眭婷婷
(51)Int.Cl.
G02C 7/02(2006.01)
G02B 1/16(2015.01)
G02B 1/113(2015.01)
G02B 1/14(2015.01)
(54)发明名称
一种相变储热防雾眼镜片及其制作方法
(57)摘要
本发明提供了一种相变储热防雾眼镜片及
其制作方法，这种镜片是在制作镜片的单体材料
中加入一定比例的透明相变储热材料相结合，制
作成相变储热基片，然后依次在相变储热基片表
面浸涂加硬膜层、真空蒸镀沉积导电膜层、减反
射膜层和防水膜层制成相变储热防雾眼镜片。
本
发明，这种眼镜片在冬季低温条件下由室内到室
外温度变化时在一定时间内保持与环境气温的
温差，从而防止了镜片雾汽的产生，保持了视线
的清晰。
权利要求书2页 说明书4页 附图1页CN 109946848 A 2019.06.28
C N 109946848
A
权 利 要 求 书1/2页CN 109946848 A
1.一种相变储热防雾眼镜片，由相变储热基片（1）、加硬膜层（2）、导电膜层（3）、减反射膜层（4）和防水膜层（5）所组成，其特征在于：所述的相变储热基片（1）表面依次浸涂有加硬膜层（2）、真空蒸镀导电膜层（3）、减反射膜层（4）和防水膜层（5），相变储热基片（1）由镜片单体材料和透明相变储热材料所组成。
2.根据权利要求1所述的一种相变储热防雾眼镜片，其特征在于：所述的相变储热基片（1）是采用折光率1.499、1.56、1.60、1.67、1.71、1.74、1.76折光率不同的树脂镜片单体，所述的透明相变储热材料采用0315型号透明相变储热胶囊粉末材料，胶囊直径50-60nm，相变转换温度15℃，储热能力每克240J；基片单体材料化学成分是烯丙基二甘醇碳酸酯、间苯二甲酸二丙烯酯，氨基树脂材料中的一种。
3.根据权利要求1所述的一种相变储热防雾眼镜片，其特征在于：所述的加硬膜层（2）是使用二氧化硅加硬液，如国产CR39镜片加硬用XT-113、CH-01-8H、TC2000、FC200型号加硬液、日本进口TS-56-T树脂镜片加硬液，加硬液在相变储热基片表面的浸涂厚度1-2um，不同折光率与材质的树脂镜片要与所对应型号的加硬液配套使用。
4.根据权利要求1所述的一种相变储热防雾眼镜片，其特征在于：所述的导电膜层（3）是采用ITO铟锡合金靶材在真空蒸镀机中形成的金属云沉积在相变储热基片（1）表面获得，厚度50—200nm。
5.根据权利要求1所述的一种相变储热防雾眼镜片，其特征在于：所述的减反射膜层（4）是采用氧化锆靶材在真空蒸镀机中形成的金属云沉积在相变储热基片（1）表面获得，厚度100-300nm。
6.根据权利要求1所述的一种相变储热防雾眼镜片，其特征在于：所述的防水膜层（5）是采用氟化碳靶材在真空蒸镀机中拉电弧形成的金属云沉积在相变储热基片（1）表面获得，厚度60—100nm。
7.一种根据权利要求1所述的相变储热防雾眼镜片的制作方法，以重量百分比计，其特征在于：包括以下步骤：
1）制作相变储热基片（1）：在室温下将选用88-92%基片单体材料送入专用配制罐内，按重量比称过氧化二碳酸二异丙酯引发剂IPP、透明相变储热材料、紫外线吸收剂UVG和增塑剂DOP，加入罐内，在一定温度压力下搅拌混合、除气，使液体与气泡分离，抽真空净化，然后低温冷贮-10℃备用；lPP的用量取2.0%，透明相变储热材料用量取5-10%，紫外线吸收剂用量0.04%，增塑剂用量0.01%；
所述的基片单体材料是烯丙基二甘醇碳酸酯、间苯二甲酸二丙烯酯，氨基树脂中的一种；
①模具灌注：将冷贮的配置备用的单体用电氮气加压后灌入清晰擦净的玻璃模具中，然后转入固化成形工序。
②固化成形：将灌注有单体的模具预置一定时间后（预凝胶）送入固化设备内加温，首先加温至48℃，保持2h，然后均速升至90℃，并加速降至60℃，经过21h完成单体固化成型制成相变储热基片（1）；
③稳定处理：相变储热镜片（1）脱模后进行退火处理，以减少二聚物或三聚物消除内应力，从而提高镜片的稳定性，改善镜片的成像质量，其处理方法是：将镜片加温至约110℃，保持2h，通过以上程序得到相变储热基片（1）成品；
2。
