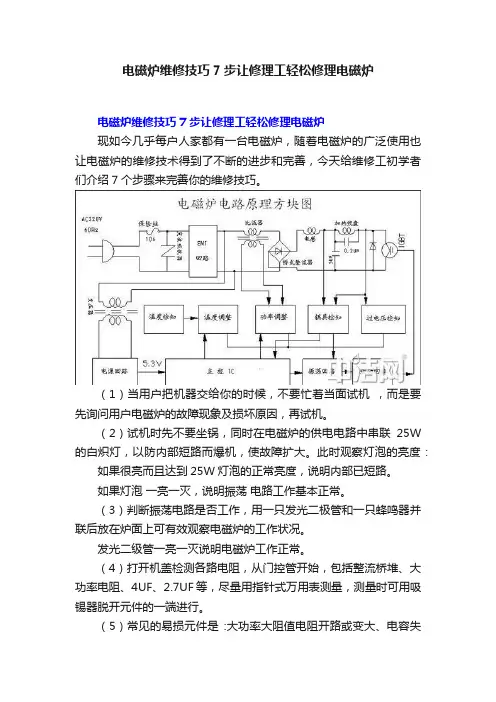

电磁炉维修技巧7步让修理工轻松修理电磁炉电磁炉维修技巧 7步让修理工轻松修理电磁炉现如今几乎每户人家都有一台电磁炉，随着电磁炉的广泛使用也让电磁炉的维修技术得到了不断的进步和完善，今天给维修工初学者们介绍7个步骤来完善你的维修技巧。
（1）当用户把机器交给你的时候，不要忙着当面试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。
（2）试机时先不要坐锅，同时在电磁炉的供电电路中串联25W 的白炽灯，以防内部短路而爆机，使故障扩大。
此时观察灯泡的亮度：如果很亮而且达到25W灯泡的正常亮度，说明内部已短路。
如果灯泡一亮一灭，说明振荡电路工作基本正常。
（3）判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。
发光二级管一亮一灭说明电磁炉工作正常。
（4）打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。
（5）常见的易损元件是:大功率大阻值电阻开路或变大、电容失容或变小、LM339损坏。
（6）按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。
（7）用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。
不要小看这7步电磁炉的维修技巧，虽然简单但熟练之后，基本所有电磁炉都能轻松修好。
如何维修电磁炉修电磁炉怕IGBT烧管。
有绝招! 更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下2 UF 0.3UF 5UF电容；一切就绪。
在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
苏泊尔电磁炉修理方法虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。
下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!苏泊尔电磁炉修理方法苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。
由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。
换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。
再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。
苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。
如无18V电源输入则故障就在前级开关电源电路中。
(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V 电压，可以判断是D31开路。
如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。
苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。
如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。
苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法检查电容C2、C3是否有漏电、击穿现象。

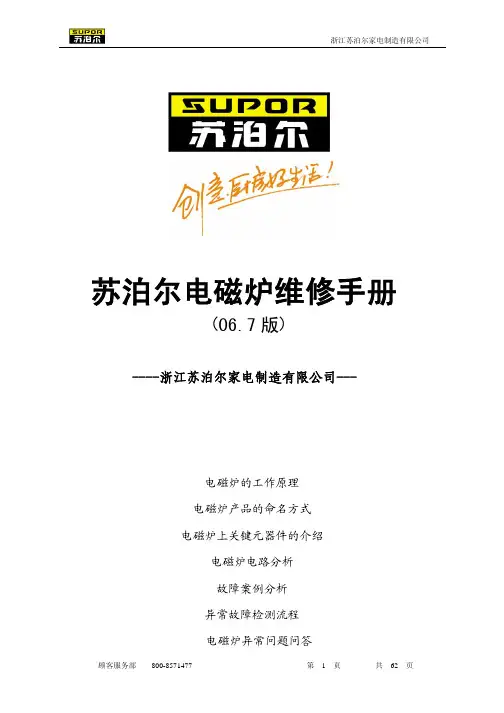

苏泊尔电磁炉维修手册(06.7版)----浙江苏泊尔家电制造有限公司---电磁炉的工作原理电磁炉产品的命名方式电磁炉上关键元器件的介绍电磁炉电路分析故障案例分析异常故障检测流程电磁炉异常问题问答一、电磁炉的工作原理⏹电磁炉是利用电磁感应原理，将电能转化为热能的厨房电器在电磁灶内部，由整流电路将２２０Ｖ５０Ｈｚ／６０Ｈｚ的交流电变成脉动的直流电，在由直流电逆变成频率２０Ｈｚ～～３０Ｈｚ高频的交流电通过感应线圈产生高频交流电磁场（涡流）．当磁力线通过锅底时产生无数个小涡流，涡流克服锅体的内阻时完成了，电能向热能转换，所产生的热，就是烹调的热源，从而使锅体本身高速发热达到用户使用的需要。
00⏹锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级，次级是锅。
当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热（所以锅本身也是负载），产生热量。
⏹当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将非常低。
当然在实际电路中，我们必须要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。
由于非导磁性材料不能有效汇聚磁力线，几乎不能形成涡流（就像一个普通变压器如果没有硅钢片铁心，而只有两个绕组是不能有效传送能量的），所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好产生热量。
所以：电磁炉使用的锅体材料是导电性能相对较好，铁磁性材料的金属或者合金以及它们的复合体。
一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。
铝、铜由于表面电阻率太小，而不易被加热，陶瓷、木等又由于表面电阻率太大，使产生电流太小，所以也不易被加热。
⏹电磁感应加热的基本过程，可以看出实现电磁感应加热至少需要整流单元、功率开关管、功率开关管驱动控制单元、加热线圈单元及锅具等部件。
当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。
看图学会电磁炉故障维修2．3看懂市电输入和整流滤波电路故障检修过程2．3．1苏泊尔C18AK电磁炉市电输入和整流滤波电路故障检修过程故障现象描述苏泊尔C18AK电磁炉工作时突然出现跳闸现象，之后再次使用该电磁炉通电后不工作、操作按键无反应、无提示音、风扇不转。
电路分析指导判断电磁炉是否正常工作，可使用示波器对进行感应检测，如图2-9所示。
正常情况下，通过感应炉台面板下方的炉盘线圈或IGBT管（门控管）散热片，应能感应到高频振荡信号，示波器的探头越靠近IGBT管（门控管），高频振荡信号的幅度也就越大，如无感应信号，则说明该电磁炉有故障，按照电路信号走向，可采用“观察法”查看市电输入电路中的保护器件（保险管、压敏电阻）。
如图2-9所示，经过检测，发现保险管和压敏电阻都有烧坏现象。
关键提示：市电输入电路中的保护元器件损坏，尤其是保险管损坏，通常是由于电磁炉内部其他模块电路中的元器件有短路现象引起的。
因此，当检测发现市电输入电路出现故障时，不能只是单单更换损坏的保险管，而应进一步检测其他电路及元器件，如桥式整流堆、IGB下管。
在确保其他电路正常之后，再更换损坏的保险管。
不然通电开机后，会出现跳闸或烧保险管的现象。
电路检修指导若苏泊尔C18AK电磁炉市电输入电路故障，应对其他模块电路中易损元器件着手进行检测，如高压整流滤波电路中的桥式整流堆、功率输出电路中的IGBT管（门控管），来判断该电磁炉的实际故障点。
（1）采用观察法，发现苏泊尔C18AK电磁炉市电输入电路中的保险管被烧坏，如图2-10所示。
（2）根据以往检测经验得知：保险管烧坏是由于其他模块电路中的易损元器件出现短路故障引起的。
因此，需要对电磁炉的内部电路进行检测，尤其是桥式整流对和IGBT管（门控管）。
（3）桥式整流堆是高压整流电路中的核心元器件，当该元器件损坏，会引起市电输入电路中的保险管烧坏。
如图2-11所示，采用万用表电压检测法检测，发现该桥式整流堆击穿损坏。

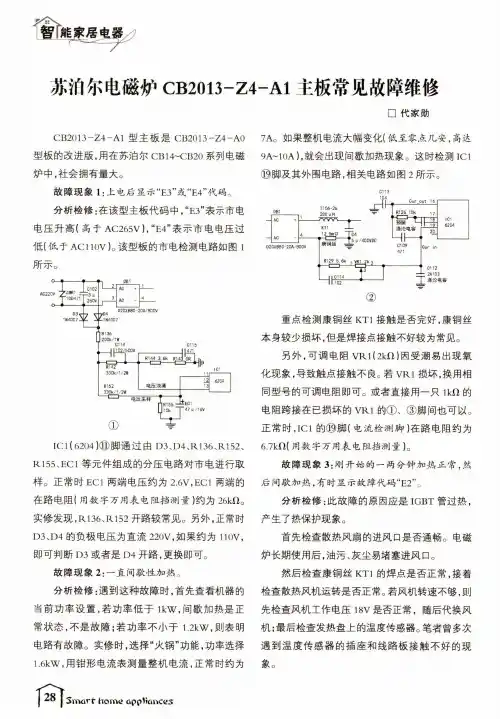

苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修CB2013-Z4-A1 型主板是CB2013-Z4-A0 型板的改进版，用在苏泊尔CB14~CB20系列电磁 炉中，社会拥有量大。
故障现象1:上电后显示“E3”或“E4”代码。
分析检修:在该型主板代码中，“E3”表示市电 电压升高（高于AC265V),“E4”表示市电电压过 低(低于A C110V)。
该型板的市电检测电路如图1所示。
IC1(6204)⑪脚通过由 D3、D4、R136、R152、R155、EC1等元件组成的分压电路对市电进行取 样。
正常时EC1两端电压约为2.6V.EC1两端的 在路电阻（用数字万用表电阻挡测量)约为26k f l。
实修发现,R136、R152开路较常见。
另外,正常时 D3、D4的负极电压为直流220V,如果约为110V,即可判断D3或者是D4开路，更换即可。
故障现象2:—直间歇性加热。
分析检修:遇到这种故障时，首先查看机器的 当前功率设置，若功率低于lkW,间歇加热是正 常状态，不是故障;若功率不小于1.2k W,则表明 电路有故障。
实修时，选择“火锅”功能，功率选择 1.6k W,用钳形电流表测量整机电流，正常时约为1^]S m a r t h o m e a p p lia n c e s□代家勋7A。
如果整机电流大幅变化(低至零点几安，高达 9A~10A),就会出现间歇加热现象。
这时检测IC1⑲脚及其外围电路,相关电路如图2所示。
重点检测康铜丝KT1接触是否完好，康铜丝 本身较少损坏，但是焊接点接触不好较为常见。
另外，可调电阻VRl(2k f i)因受潮易出现氧 化现象，导致触点接触不良。
若V R1损坏,换用相 同型号的可调电阻即可。
或者直接用_只l k n的电阻跨接在已损坏的V R1的①、③脚间也可以。
正常时，IC1的⑲脚（电流检测脚）在路电阻约为 6.7k i l(用数字万用表电阻挡测量）。
故障现象3:刚开始的一两分钟加热正常，然后间歇加热，有时显示故障代码“E2”。

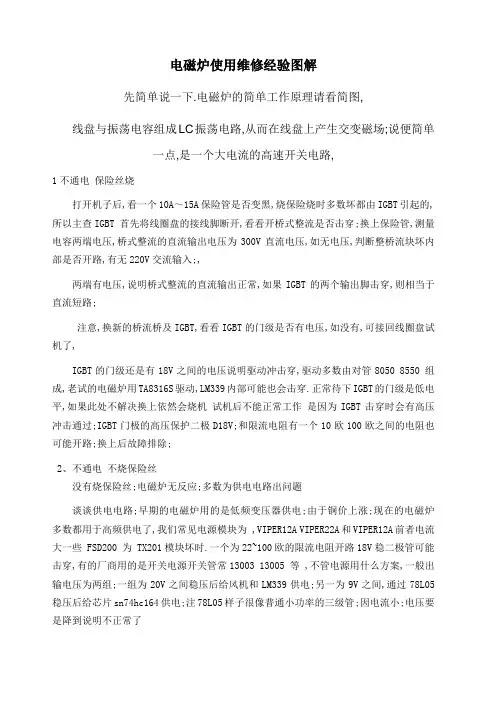

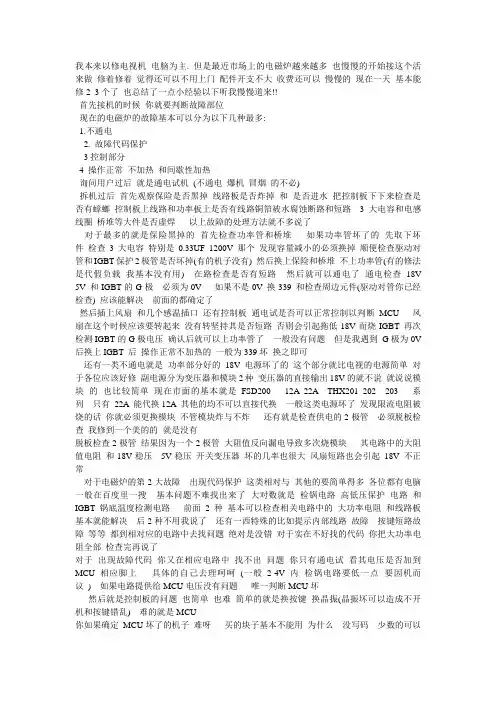

电磁炉使用维修经验图解先简单说一下.电磁炉的简单工作原理请看简图, 线盘与振荡电容组成LC振荡电路,从而在线盘上产生交变磁场;说便简单一点,是一个大电流的高速开关电路,1不通电保险丝烧打开机子后,看一个10A～15A保险管是否变黑,烧保险烧时多数坏都由IGBT引起的,所以主查IGBT 首先将线圈盘的接线脚断开,看看开桥式整流是否击穿;换上保险管,测量电容两端电压,桥式整流的直流输出电压为300V直流电压,如无电压,判断整桥流块坏内部是否开路,有无220V交流输入;,两端有电压,说明桥式整流的直流输出正常,如果IGBT的两个输出脚击穿,则相当于直流短路;注意,换新的桥流桥及IGBT,看看IGBT的门级是否有电压,如没有,可接回线圈盘试机了,IGBT的门级还是有18V之间的电压说明驱动冲击穿,驱动多数由对管8050 8550 组成,老试的电磁炉用TA8316S驱动,LM339内部可能也会击穿.正常待下IGBT的门级是低电平,如果此处不解决换上依然会烧机试机后不能正常工作是因为IGBT击穿时会有高压冲击通过;IGBT门极的高压保护二极D18V;和限流电阻有一个10欧100欧之间的电阻也可能开路;换上后故障排除;2、不通电不烧保险丝没有烧保险丝;电磁炉无反应;多数为供电电路出问题谈谈供电电路;早期的电磁炉用的是低频变压器供电;由于铜价上涨;现在的电磁炉多数都用于高频供电了,我们常见电源模块为 ,VIPER12A VIPER22A和VIPER12A前者电流大一些 FSD200 为 TX201模块坏时.一个为22~100欧的限流电阻开路18V稳二极管可能击穿,有的厂商用的是开关电源开关管常13003 13005 等 ,不管电源用什么方案,一般出输电压为两组;一组为20V之间稳压后给风机和LM339供电;另一为9V之间,通过78L05稳压后给芯片sn74hc164供电;注78L05样子很像普通小功率的三级管;因电流小;电压要是降到说明不正常了打开机后我通常看一个450V/10UF之间的电解电容,是否有300V的电压,如果有看LM339第三脚的无18V电压,如有,再看7805有电压否,如果450V/10UF之间的电解电容没有电,前面的22~100电阻开路了,在此可以判断模块已怀了3、不加热上面的现像很好修,可以实接找到原因,对于老手们不在话下,供电正常时电磁炉依然没能加热.可能是5UF平滑滤波.失效.我平时在厂里用万用表测量是正常的,但使用一下子就出现停机现像,听到锅有嘀嘀的声音,取样电路的取样电阻阻值变大,同步电路中的大功率电阻也可能变质,使LM339较器比较电压不正常,电压取样的大功率电阻阻也很容易变质,所以进入保护状态;一般常见这些电阻的体积很大,阻质常用在270K至820K之间;有的也是阻值小,也是由很多个串联起来的;变化到10K之间就无法工作了;因为比效器的比效电压,相差只有之间;修电磁炉时建议用数数万用表焊出大个电阻们的一头,万用表一个个测量,4、按键失灵按键开关内部是一个弹簧片构成,我在厂里试验时以90克的重量按压八万次之间就弹簧不起来了,平时人们使用中很用力的按压或者进水油污达不到一万次就失灵了,用久了的电磁炉按键开关坏时我们维修人员也要把常用频率较高加减开/关也换掉,要不然,过些日子,别的按键又失灵了,会影响维修人员的信誉,有时我们会碰到换了按键开关,还是不能开机,面板上指示灯不亮,或者全亮,我不管它三七二十一,换了SN74HC164N再说,有些电磁炉芯片设计成,当内部电路检测到导常时,进入了锁定了,也让你无法开机,这时我们要检查别的电路,还有的电磁炉,工作后过一两分钟之才检测热电阻的,有的直接检测,用维修逻辑之道处理之后,电磁炉还是不能工作,只能用一些傻瓜维修方法,别说还管用呢,扫雷方试,5V;18电压正常听到BB叫声;换那两个大电容;再看看;取样电阻;换换339;重要部位都换一换试一次;死马活马处理;我虽然修电磁炉这么多年了;不是每一台都能修好的,芯片坏时有时表现不太明显;。

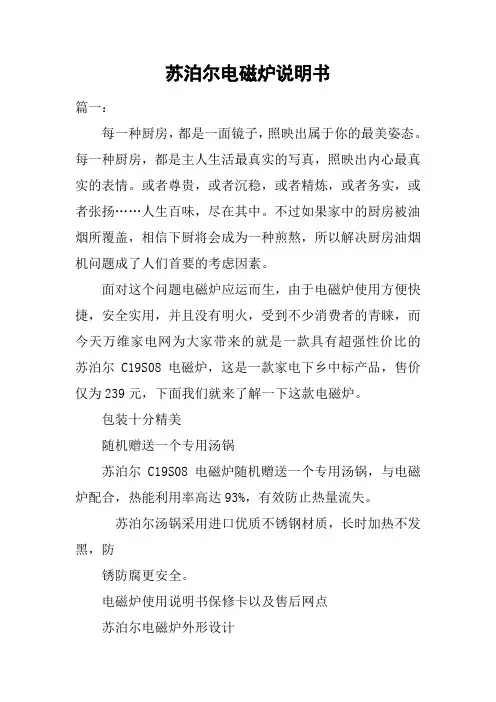

苏泊尔电磁炉说明书篇一：每一种厨房，都是一面镜子，照映出属于你的最美姿态。
每一种厨房，都是主人生活最真实的写真，照映出内心最真实的表情。
或者尊贵，或者沉稳，或者精炼，或者务实，或者张扬……人生百味，尽在其中。
不过如果家中的厨房被油烟所覆盖，相信下厨将会成为一种煎熬，所以解决厨房油烟机问题成了人们首要的考虑因素。
面对这个问题电磁炉应运而生，由于电磁炉使用方便快捷，安全实用，并且没有明火，受到不少消费者的青睐，而今天万维家电网为大家带来的就是一款具有超强性价比的苏泊尔C19S08电磁炉，这是一款家电下乡中标产品，售价仅为239元，下面我们就来了解一下这款电磁炉。
包装十分精美随机赠送一个专用汤锅苏泊尔C19S08电磁炉随机赠送一个专用汤锅，与电磁炉配合，热能利用率高达93%，有效防止热量流失。
苏泊尔汤锅采用进口优质不锈钢材质，长时加热不发黑，防锈防腐更安全。
电磁炉使用说明书保修卡以及售后网点苏泊尔电磁炉外形设计苏泊尔电磁炉细节特写电磁炉的排气孔电磁炉的侧边排气孔底部采用防滑设计，保证电磁炉的稳固篇二：每一种厨房，都是一面镜子，照映出属于你的最美姿态。
每一种厨房，都是主人生活最真实的写真，照映出内心最真实的表情。
或者尊贵，或者沉稳，或者精炼，或者务实，或者张扬??人生百味，尽在其中。
不过如果家中的厨房被油烟所覆盖，相信下厨将会成为一种煎熬，所以解决厨房油烟机问题成了人们首要的考虑因素。
面对这个问题电磁炉应运而生，由于电磁炉使用方便快捷，安全实用，并且没有明火，受到不少消费者的青睐，而今天万维家电网为大家带来的就是一款具有超强性价比的苏泊尔c19s08电磁炉，这是一款家电下乡中标产品，售价仅为239元，下面我们就来了解一下这款电磁炉。
包装十分精美随机赠送一个专用汤锅苏泊尔汤锅采用进口优质不锈钢材质，长时加热不发黑，防锈防腐更安全。
电磁炉使用说明书保修卡以及售后网点苏泊尔电磁炉外形设计苏泊尔电磁炉细节特写电磁炉的排气孔电磁炉的侧边排气孔底部采用防滑设计，保证电磁炉的稳固篇二：苏泊尔电磁炉维修手册大全苏泊尔电磁炉维修手册大全电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

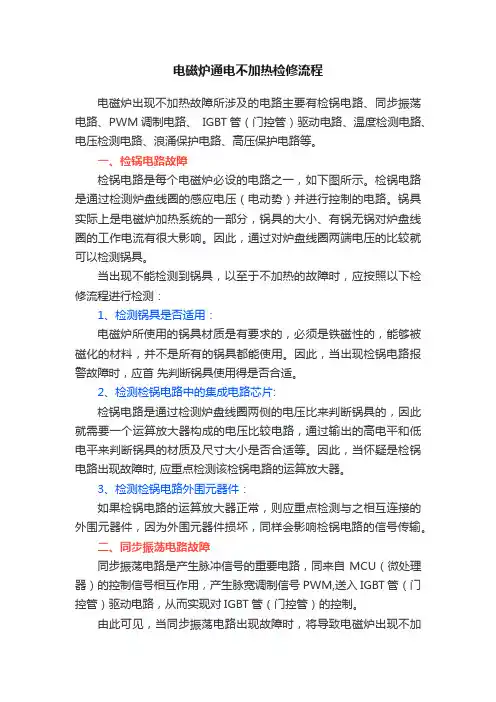

电磁炉通电不加热检修流程电磁炉出现不加热故障所涉及的电路主要有检锅电路、同步振荡电路、PWM调制电路、IGBT管（门控管）驱动电路、温度检测电路、电压检测电路、浪涌保护电路、高压保护电路等。
一、检锅电路故障检锅电路是每个电磁炉必设的电路之一，如下图所示。
检锅电路是通过检测炉盘线圈的感应电压（电动势）并进行控制的电路。
锅具实际上是电磁炉加热系统的一部分，锅具的大小、有锅无锅对炉盘线圈的工作电流有很大影响。
因此，通过对炉盘线圈两端电压的比较就可以检测锅具。
当出现不能检测到锅具，以至于不加热的故障时，应按照以下检修流程进行检测：1、检测锅具是否适用：电磁炉所使用的锅具材质是有要求的，必须是铁磁性的，能够被磁化的材料，并不是所有的锅具都能使用。
因此，当出现检锅电路报警故障时，应首先判断锅具使用得是否合适。
2、检测检锅电路中的集成电路芯片:检锅电路是通过检测炉盘线圈两侧的电压比来判断锅具的，因此就需要一个运算放大器构成的电压比较电路，通过输出的高电平和低电平来判断锅具的材质及尺寸大小是否合适等。
因此，当怀疑是检锅电路出现故障时, 应重点检测该检锅电路的运算放大器。
3、检测检锅电路外围元器件：如果检锅电路的运算放大器正常，则应重点检测与之相互连接的外围元器件，因为外围元器件损坏，同样会影响检锅电路的信号传输。
二、同步振荡电路故障同步振荡电路是产生脉冲信号的重要电路，同来自MCU（微处理器）的控制信号相互作用，产生脉宽调制信号PWM,送入IGBT管（门控管）驱动电路，从而实现对IGBT管（门控管）的控制。
由此可见，当同步振荡电路出现故障时，将导致电磁炉出现不加热故障，此时，应按照以下检修流程进行检测：1、检测同步振荡电路供电电压：同步振荡电路通常都是采用集成电路芯片LM339中的某一个运算放大器构成的，如下图所示。
只要是采用集成电路芯片构成的电路，首先应先检测供电是否正常，因为这是该集成电路芯片能够正常工作的前提条件。

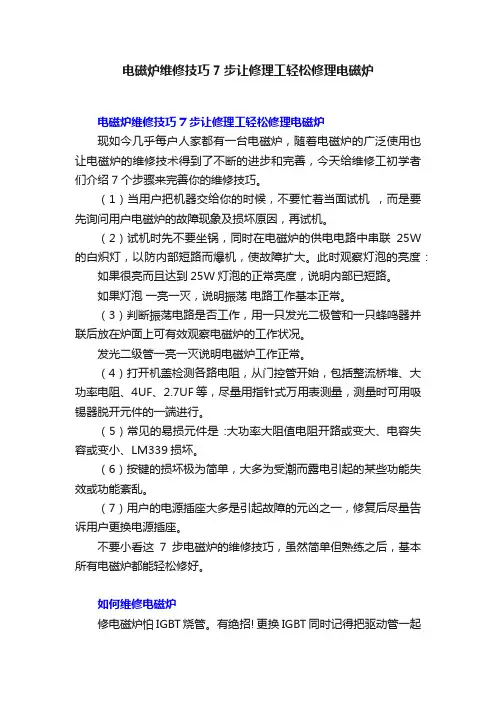

电磁炉维修技巧7步让修理工轻松修理电磁炉电磁炉维修技巧 7步让修理工轻松修理电磁炉现如今几乎每户人家都有一台电磁炉，随着电磁炉的广泛使用也让电磁炉的维修技术得到了不断的进步和完善，今天给维修工初学者们介绍7个步骤来完善你的维修技巧。
（1）当用户把机器交给你的时候，不要忙着当面试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。
（2）试机时先不要坐锅，同时在电磁炉的供电电路中串联25W 的白炽灯，以防内部短路而爆机，使故障扩大。
此时观察灯泡的亮度：如果很亮而且达到25W灯泡的正常亮度，说明内部已短路。
如果灯泡一亮一灭，说明振荡电路工作基本正常。
（3）判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。
发光二级管一亮一灭说明电磁炉工作正常。
（4）打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。
（5）常见的易损元件是:大功率大阻值电阻开路或变大、电容失容或变小、LM339损坏。
（6）按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。
（7）用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。
不要小看这7步电磁炉的维修技巧，虽然简单但熟练之后，基本所有电磁炉都能轻松修好。
如何维修电磁炉修电磁炉怕IGBT烧管。
有绝招! 更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下2 UF 0.3UF 5UF电容；一切就绪。
在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。

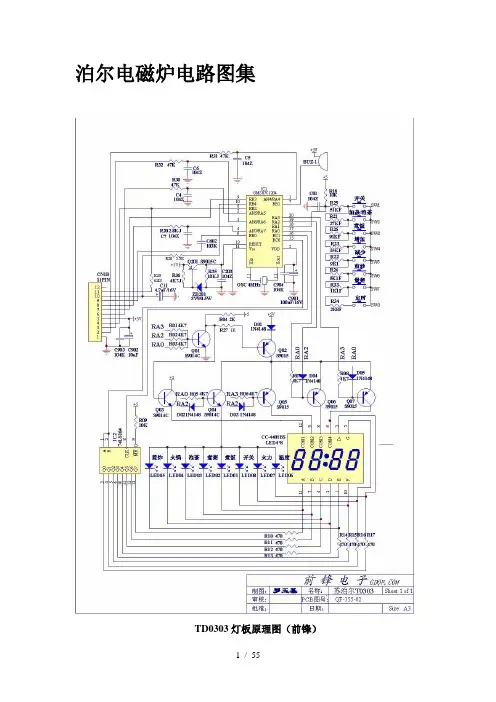

泊尔电磁炉电路图集TD0303灯板原理图（前锋）TD0303主板电路原理图（前锋）QF-139-08(主)TD0305灯板电路原理图（前锋）TD0305主板电路原理图（前锋）QF-096-05(主) QF-100-08T0306灯板电路原理图（前锋）T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-026 / 55TD0309主板、灯板电路原理图（前锋）QF-134-06(主) QF-136-03TD0310主板、灯板电路原理图（前锋）前锋－134－06（主）前锋－136－03TD0322灯板电路原理图（前锋）QF-836TD0322主板电路原理图（前锋）QF-7TD0412灯板电路原理图（一）（前锋）TD0412主板电路原理图(一) （前锋）TD0413灯板电路原理图（前锋）TD0413主板电路原理图（前锋）TD0418灯板电路原理图（前锋）TD0418主板电路原理图（前锋）TD0418灯板电路原理图（瑞德）TD0418主板电路原理图（瑞德）2005年电路图集TD0501CT、TD0501T灯板（一）电路原理图（前锋）TD0501CT、TD0501T灯板（二）电路原理图（前锋）TD0501CT、TD0501T主板（二）电路原理图（前锋QF－1058－02）TD0501T、TD0501CT灯板电路原理图（瑞德）TD0501T、TD0501CT主板电路原理图（瑞德）TD0501T、TD0501CT灯板电路原理图（拓邦）TD0501T、TD0501CT主板电路原理图（拓邦）TD0503T主板电路原理图（前锋）TD0504灯板电路原理图（前锋）。
【苏泊尔电磁炉维修手册大全】苏泊尔电磁炉维修视频教程苏泊尔电磁炉维修手册大全电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458系列筒介458系列是由建安电子技术开发制造厂开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。
200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。
全系列机种均适用于50、60Hz的电压频率。
使用环境温度为-23℃~45℃。
电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT温度限制、IGBT温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。
458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。
电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。
二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
2.1.2 IGBT绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。
目前有用不同及工艺制作的IGBT, 但它们均可被看作是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。
IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。
从IGBT的下述特点中可看出, 它克服了功率MOSFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。
IGBT的特点:1.电流密度大, 是MOSFET的数十倍。
2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。
3.低导通电阻。
在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MOSFET的Rds(on) 的10%。
4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。
5.开关速度快, 关断时间短,耐压1kV~1.8kV的约1.2us、600V级的约0.2us, 约为GTR的10%,接近于功率MOSFET, 开关频率直达100KHz, 开关损耗仅为GTR的30%。
IGBT将场控型器件的优点与GTR的大电流低导通电阻特性集于一体, 是极佳的高速高压半导体功率器件。
目前458系列因应不同机种采了不同规格的IGBT,它们的参数如下:(1) SGW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部不带阻尼二极管,所以应用时须配套6A/1200V 以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SKW25N120。
(2) SKW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部带阻尼二极管,该IGBT可代用SGW25N120,代用时将原配套SGW25N120的D11快速恢复二极管拆除不装。
(3) GT40Q321----东芝公司出品,耐压1200V,电流容量25℃时42A,100℃时23A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120, 代用SGW25N120时请将原配套该IGBT的D11快速恢复二极管拆除不装。
(4) GT40T101----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A,内部不带阻尼二极管,所以应用时须配套15A/1500V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V 以上的快速恢复二极管(D11)后可代用SGW25N120、SKW25N120、GT40Q321, 配套15A/1500V以上的快速恢复二极管(D11)后可代用GT40T301。
(5) GT40T301----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120、GT40Q321、 GT40T101, 代用SGW25N120和GT40电。
(3) V6放电至小于V5时, 又重复(1) 形成振荡。
“G点输入的电压越高, V7处于ON的时间越长, 电磁炉的加热功率越大,反之越小”。
2.5 +IGBT激励电路振荡电路输出幅度约4.1V的脉冲信号,此电压不能直接控制IGBT(Q1)的饱和导通及截止,所以必须通过激励电路将信号放大才行,该电路工作过程如下:(1) V8 OFF时(V8=0V),V8(2) V8 ON时(V8=4.1V),V8>V9,V10为低,Q8和Q3截止、Q9和Q10导通,+22V通过R71、Q10加至Q1的G极,Q1导通。
2.6 PWM脉宽调控电路CPU输出PWM脉冲到由R6、C33、R16组成的积分电路, PWM脉冲宽度越宽,C33的电压越高,C20的电压也跟着升高,送到振荡电路(G点)的控制电压随着C20的升高而升高, 而G点输入的电压越高, V7处于ON的时间越长, 电磁炉的加热功率越大,反之越小。
“CPU通过控制PWM脉冲的宽与窄, 控制送至振荡电路G的加热功率控制电压，控制了IGBT导通时间的长短,结果控制了加热功率的大小”。
2.7 同步电路R78、R51分压产生V3,R74+R75、R52分压产生V4, 在高频电流的一个周期里,在t2~t4时间 (图1),由于C3两端电压为左负右正,所以V3V5,V7 OFF(V7=0V),振荡没有输出,也就没有开关脉冲加至Q1的G极,保证了Q1在t2~t4时间不会导通, 在t4~t6时间,C3电容两端电压消失, V3>V4, V5上升,振荡有输出,有开关脉冲加至Q1的G极。
以上动作过程,保证了加到Q1 G极上的开关脉冲前沿与Q1上产生的VCE脉冲后沿相同步。
2.8 加热开关控制当不加热时,CPU 19脚输出低电平(同时13脚也停止PWM输出), D18导通,将V8拉低,另V9>V8,使IGBT激励电路停止输出,IGBT截止,则加热停止。
(2)开始加热时, CPU 19脚输出高电平,D18截止,同时13脚开始间隔输出PWM试探信号,同时CPU通过分析电流检测电路和VAC检测电路反馈的电压信息、VCE检测电路反馈的电压波形变化情况,判断是否己放入适合的锅具,如果判断己放入适合的锅具,CPU13脚转为输出正常的PWM信号,电磁炉进入正常加热状态,如果电流检测电路、AC220V 50/60Hz电压接入变压器初级线圈,次级两绕组分别产生13.5V和23V交流电压。
13.5V交流电压由D3~D6组成的桥式整流电路整流、C37滤波,在C37上获得的直流电压VCC除供给散热风扇使用外,还经由IC1三端稳压IC稳压、C38滤波,产生+5V电压供控制电路使用。
23V交流电压由D7~D10组成的桥式整流电路整流、 C34滤波后, 再通过由Q4、R7、ZD1、C35、C36组成的串联型稳压滤波电路,产生+22V电压供IC2和IGBT激励电路使用。
2.19 报警电路电磁炉发出报知响声时,CPU14脚输出幅度为5V、频率3.8KHz的脉冲信号电压至蜂鸣器ZD,令ZD发出报知响声。
三故障维修458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。
电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。
3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成烧机。
接上线盘试机前,应根据3.2.1>对主板各点作测试后,一切符合才进行。
3.2.1主板检测表3.2.2主板测试不合格对策(1) 上电不发出“B”一声----如果按开/关键指示灯亮,则应为蜂鸣器BZ不良, 如果按开/关键仍没任何反应,再测CUP第16脚+5V是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振X1频率应为4MHz左右(没测试仪器可换入另一个晶振试),如频率正常,则为IC3 CPU不良。
(2) 3电压低于305V----如果确认输入电源电压高于AC220V时,3测得电压偏低,应为C2开路或容量下降,如果该点无电压,则检查整流桥DB交流输入两端有否AC220V,如有,则检查L2、DB,如没有,则检查互感器CT初级是否开路、电源入端至整流桥入端连线是否有断裂开路现象。
(3) +22V故障----没有+22V时,应先测变压器次级有否电压输出,如没有,测初级有否AC220V输入,如有则为变压器故障, 如果变压器次级有电压输出,再测C34有否电压,如没有,则检查C34是否短路、D7~D10是否不良、Q4和ZD1这两零件是否都击穿, 如果C34有电压,而Q4很热,则为+22V负载短路,应查C36、IC2及IGBT推动电路,如果Q4不是很热,则应为Q4或R7开路、ZD1或C35短路。
