(完整版)锅炉汽包水位测量原理的介绍

锅炉汽包水位测量与控制锅炉汽包水位测量与控制是锅炉系统中非常重要的一个环节。

正确的水位测量与控制可以确保锅炉的安全运行，避免水位过高或过低造成的危险。

本文将介绍锅炉汽包水位测量与控制的原理、方法和技术。

1. 原理锅炉汽包水位测量的原理是利用水位传感器或测量仪表测量锅炉内部水位的高度，从而控制水位在安全范围内。

常用的水位传感器主要有浮子型、电极型和超声波型等。

2. 测量方法（1）浮子型水位传感器：浮子型水位传感器由浮子和传感器组成，浮子随着水位的升降而浮沉，传感器通过感应浮子位置的变化来测量水位的高度。

通过传感器提供的信号，锅炉的控制系统可以控制水位的升降。

（2）电极型水位传感器：电极型水位传感器由多个电极组成，电极通过与锅炉水位接触，测量水位的高度。

通常情况下，电极根据水位的高低产生不同的电压信号，通过接线盒将信号传输给控制系统。

（3）超声波型水位传感器：超声波型水位传感器利用超声波的传播速度测量水位的高度。

传感器通过发送和接收超声波信号，并根据传播时间计算出水位的高度。

3. 控制技术水位的控制可以通过调整给水量来实现。

当水位过低时，控制系统会增加给水量；当水位过高时，控制系统会减少给水量。

为了确保锅炉水位的稳定控制，通常会使用一种叫做“三元控制”的技术。

三元控制是通过调节给水量、汽泄压力和燃料供给量来控制锅炉的水位。

4. 注意事项在进行锅炉汽包水位测量与控制时，需要注意以下几点：（1）选择合适的水位传感器，根据锅炉的特点和需求，选择适合的传感器进行测量。

（2）安装传感器时要注意正确的位置和角度，确保传感器的测量准确性。

（3）及时检修和维护传感器设备，避免传感器损坏或出现故障。

（4）定期校准传感器，确保测量的准确性和可靠性。

（5）根据实际情况进行相应调整，控制水位保持在安全范围内。

锅炉汽包水位测量与控制是锅炉系统中非常重要的一环，对于锅炉的安全运行起着至关重要的作用。

只有掌握了正确的测量方法和控制技术，才能保证水位的稳定和安全。

锅炉汽包水位测量与控制锅炉的汽包水位是指锅炉水的蒸汽与水的分界面高度，也是锅炉稳定可靠运行的重要参数之一。

正确地测量与控制锅炉汽包水位，既能保证锅炉的安全稳定运行，又能提高锅炉的热效率和经济性。

常用的锅炉汽包水位测量方法主要有以下几种：（1）机械式水位计机械式水位计是最早被广泛使用的一种水位测量仪器。

其原理是通过压力传感器将锅炉汽包的水压力转换为机械指针位移的方式进行水位测量。

其主要优点是结构简单，操作方便，但在测量精度和可靠性上有较大的局限性。

由于锅炉水位在燃烧过程中会受到各种因素的影响，如水位波动、气泡干扰等，因此机械式水位计容易受到误差影响，需要经常进行校准和调整。

电极式水位计是一种通过测量锅炉水位电阻的变化来进行水位测量的仪器。

其工作原理是利用锅炉水和蒸汽之间的导电性差异，通过电极将电信号传导到控制室的仪表中进行分析处理，从而实现对锅炉水位的实时监测。

电极式水位计具有响应速度快、稳定性好等特点，适用于高温高压工作环境。

但是需要定期维护，清理或更换探头以确保准确度。

超声波式水位计利用超声波在水蒸汽中传播的速度和反射的特性来进行水位测量。

其优点是可以实现无接触、高精度、高稳定性和多参数监测的目的。

超声波受到锅炉温度，压力和气体含量等因素的影响。

需要进行较多的校准工作，但是其灵活性允许安装位置的改变，是目前较为先进的水位测量仪器。

（1）开环控制开环控制是简单且直观的一种控制方式。

其原理是依靠向水泵或调节阀门等执行器不断输入调节信号，来使得锅炉水位保持在设定范围内。

但是该方式存在着控制精度低、响应时间长等缺陷，不适用于对水位要求高且需精度较高的场合。

闭环控制是一种通过反馈的方式实现对水位控制的方法。

其原理是依靠传感器对锅炉水位进行实时监测，将监测到的实际水位信号与设定水位信号进行比较并通过反馈机制来调节控制阀或泵等执行器，使得锅炉水位稳定在设定范围内。

闭环控制具有控制精度高，抗扰性强等特点，适用于锅炉水位要求精确的场合。

锅炉汽包水位测量与控制锅炉汽包是锅炉中储存水溶解气体的容器，用以减轻锅炉系统中的压力变化。

汽包内的水位控制是保障锅炉正常运行的重要环节，因此需要实时测量汽包水位并进行控制。

本文将介绍锅炉汽包水位的测量原理和控制方法。

一、测量原理（一）测量方法目前常用的汽包水位测量方法主要有以下几种：1. 水位计法。

水位计法是指通过读取水位计所示的高度差来确定汽包内的水位。

水位计一般采用激光、声波、浮子等原理进行测量。

这种方法使用方便，但需要经常进行维护和校准。

2. 微波法。

微波法是利用微波射频信号与水位之间的关系来测量汽包水位。

这种方法具有高精度、不受温度、压力等因素的影响，但价格较高。

3. 压力变送器法。

压力变送器法是利用汽包内的压力和水位之间的关系来确定水位。

这种方法精度较高，但需要进行定期校准和维护。

（二）测量误差锅炉汽包水位测量误差会受到以下因素的影响：1. 测量方法。

不同的测量方法测量误差不同。

2. 测量设备。

测量设备的精度和稳定性也会影响测量误差。

3. 温度和压力变化。

锅炉操作过程中，汽包内的温度和压力都会发生变化，这些变化也会影响测量误差。

（三）安全措施为保障锅炉运行安全，需要在设计和操作时采取以下措施：1. 在汽包上方安装喷淋装置。

当水位过高时，喷淋装置可以迅速淋水降低汽包水位。

2. 安装多个水位传感器。

这样即使一个传感器出现问题，其他传感器也能够发挥作用。

3. 常规维护与检修。

定期检查、维护水位控制设备，确保其正常运转并定期检查检修控制系统。

二、水位控制方法（一）PID控制器PID控制器是目前常用的汽包水位控制器。

PID控制器通过比较设定值和反馈值之间的差异，算出控制量，并对水位进行调整，使其接近设定值。

1. 比例（P）控制。

比例控制调整量与反馈量成比例，响应速度较快。

2. 积分（I）控制。

积分控制根据反馈值和设定值之差的积累量进行调整，可以消除稳态误差。

3. 微分（D）控制。

微分控制响应速度较慢，但可有效消除过冲现象。

锅炉汽包差压式液位计用的平衡容器结构及工作原理锅炉水位计是显示锅炉水位高低的检测仪表，是蒸汽锅炉的重要安全附件之一。

锅炉水位计的作用有两个，一是用来指示锅炉汽包内的水位，二是用来校对核实操作盘上远传水位表的准确性。

锅炉水位计原理随着种类不同略有差异。

锅炉水位计原理和连通器的原理相同，简单说是利用“等压面为水平面”的原理设计制作的。

锅炉的锅筒是一个大容器，接在上面的锅炉水位计是一个小容器，两者连通后水位保持在同一高度上，所以锅炉水位计指示的水位就代表了锅炉汽包水位。

由于锅炉水位计原理非常简单，其指示的水位非常准确，工作可靠性很高，所以，即使是亚临界压力的汽包锅炉，在汽包上也装有两个彼此独立的水位计。

1、云母式双色锅炉水位计原理云母式双色水位计是一种直读式高置汽包水位计。

该种锅炉水位计原理和连通器的原理相同，简单说是利用“等压面为水平面”的原理设计制作的。

锅炉的锅筒是一个大容器，接在上面的锅炉水位计是一个小容器，两者连通后水位保持在同一高度上，所以锅炉水位计指示的水位就代表了锅炉汽包水位。

由于该锅炉水位计原理非常简单，其指示的水位非常准确，读数直观可信，一向是人们监督汽包水位信赖的仪表。

它用耐高温高压的云母按连通器的原理制2、电接点锅炉水位计原理电接点锅炉水位计原理是利用炉水和蒸汽的导电率差异的特性进行测量液位的。

由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中。

炉水含盐量大，其电阻率小，相当于导电状态；而饱和蒸汽的电阻率大，相当于开路状态，利用这一特性，用几对电极就可以模拟汽包水位的高度。

3、差压锅炉水位计原理差压锅炉水位计原理为汽包内的蒸汽通过取样管在平衡容器中凝结成水，此水柱产生的压力作用在差压变送器上，作为差压变送器的参比端；汽包内的饱和水经取样管进入差压变送器，作为差压变送器的信号端，在一定的压力和温度下，此水柱所产生的压力与平衡容器水柱产生的压力之差与汽包内水平面的高度成正比。

锅炉汽包水位测量与控制一、引言锅炉汽包水位的测量与控制是锅炉运行和安全保障的重要环节，水位的过高或者过低都会对锅炉运行造成严重影响，甚至引发事故，因此对锅炉汽包水位进行准确的测量与控制至关重要。

二、水位测量原理1. 压力法：压力法是利用较低级别的水银柱压力来测定水位高度的方法。

当水位升高时，因为底部的水银柱压力增加，而顶端压力保持不变，因此水位越高，其底部的压力就越大。

通过对这种压力变化进行测量，可以得到相应的水位高度。

2. 导红外法：导红外法是通过放置传感器在锅炉水位上方，利用红外光束来检测水位的方法。

水位越高，其上方的传感器所接收到的红外光越少，通过测量红外光的强度，可以确定水位的高低。

3. 超声波法：超声波法是通过在水位上方放置超声波传感器，利用超声波来测定水位高度的方法。

当超声波遇到水位时，会产生反射，通过测量反射的时间和幅度，可以确定水位的高度。

三、水位控制原理1. 等级控制：等级控制是通过对水位高度进行分级以及分级区域内的水位控制来实现的。

通过设定不同的水位等级，可以控制锅炉的水位保持在一个相对稳定的范围内，避免过高或者过低水位造成的影响。

2. 调节阀控制：调节阀控制是通过调节给水进入锅炉的阀门来控制水位的方法。

当水位过高时，可以适当关闭给水阀，减少进水量；当水位过低时，可以适当打开给水阀，增加进水量。

3. 液位控制：液位控制是通过利用液位控制器对给水泵和排水泵进行控制，从而实现水位的自动控制。

当水位达到设定值时，液位控制器会自动启动或关闭相应的泵，以维持水位在设定范围内。

四、影响因素1. 给水水质：给水水质的变化会影响水位的测量和控制，特别是在使用压力法进行水位测量时，水质的差异会影响其压力的变化，进而影响水位的准确性。

2. 锅炉负荷变化：锅炉负荷的变化会影响水位的变化，特别是在大幅度负荷变化时，水位的波动会显著增加，对水位的测量和控制提出更高的要求。

3. 设备故障：设备故障会对水位测量和控制造成严重影响，液位控制器、传感器等关键设备的故障会直接导致水位测量和控制的失效。

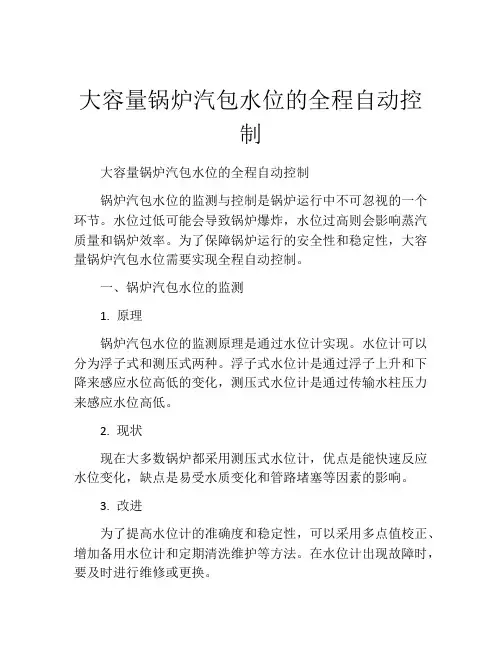

大容量锅炉汽包水位的全程自动控制大容量锅炉汽包水位的全程自动控制锅炉汽包水位的监测与控制是锅炉运行中不可忽视的一个环节。

水位过低可能会导致锅炉爆炸，水位过高则会影响蒸汽质量和锅炉效率。

为了保障锅炉运行的安全性和稳定性，大容量锅炉汽包水位需要实现全程自动控制。

一、锅炉汽包水位的监测1. 原理锅炉汽包水位的监测原理是通过水位计实现。

水位计可以分为浮子式和测压式两种。

浮子式水位计是通过浮子上升和下降来感应水位高低的变化，测压式水位计是通过传输水柱压力来感应水位高低。

2. 现状现在大多数锅炉都采用测压式水位计，优点是能快速反应水位变化，缺点是易受水质变化和管路堵塞等因素的影响。

3. 改进为了提高水位计的准确度和稳定性，可以采用多点值校正、增加备用水位计和定期清洗维护等方法。

在水位计出现故障时，要及时进行维修或更换。

二、锅炉汽包水位的控制1. 控制方法锅炉汽包水位的控制可以采用反馈控制、前馈控制和模糊控制等方法。

反馈控制是将实际水位与设定水位进行比较，调整给水量来控制水位；前馈控制是通过预测水位变化趋势，提前调整给水量来控制水位；模糊控制是通过建立复杂的数学模型，来模拟出系统的运行状态和控制策略。

2. 系统锅炉汽包水位全程自动控制系统由水位计、控制器、执行器和人机界面组成。

水位计用于实时监测水位高低，控制器根据水位计的反馈信号，计算出给水量的调整值，执行器负责控制给水量的调整，人机界面用于设置和监测系统的参数和运行状态。

3. 稳定性为了保证系统的稳定性和可靠性，可以采用多元化控制策略、故障切换和备件更换等措施。

在系统出现异常时，要及时进行故障排查和修复。

锅炉汽包水位的全程自动控制可以提高锅炉的安全性和效率。

在运行过程中要注意监测和调整水位，及时进行维护和更换故障件，确保系统的稳定和可靠性。

同时，也需要加强对控制策略、报警机制和应急措施的培训和实践，提高应对突发事件的能力和水平。

汽包水位计及正常维护锅炉汽包水位是现代发电厂锅炉安全运行的一个非常重要的监控参数,保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。

监视和调整汽包水位是运行人员的一项重要工作，如果监视调整不及时，就会影响机组安全稳定运行。

水位过高、过低都会引起水汽品质的恶化甚至造成事故,不仅影响机组的经济性,更对机组安全运行构成极大威胁。

监视调整汽包水位就必须依靠汽包水位计，因此选用合适的水位计，掌握各种水位计的工作原理，保证各种水位计在不同工况下正确反映汽包实际水位，是保证汽包水位正常的前提和基础。

另外，锅炉汽包长期在高水位下运行,已成为高参数汽包锅炉普遍存在的问题。

研究汽包部实际水位与水位计显示水位差值的成因,并设法修正和消除这个差值,对于合理控制汽包水位,保证机组安全经济运行同样有着重要的现实意义。

下面结合我公司#5、6炉所选用的汽包水位计，就各种汽包水位计工作原理，运行特性等进行简要介绍。

一、汽包水位计的作用：维持汽包水位正常是保证锅炉和汽机安全运行的重要条件之一。

保证汽包水位正常的前提就是要有合格的汽包水位计，以供运行人员监视和调整汽包水位。

因此，从这个意义上来讲，汽包水位计的作用有两点：一是用来指示汽包的水位，二是用就地水位计来核实操作盘上远传水位表的准确性。

为了保证汽包水位正常，一般要求至少安装两只以上水位计。

二、汽包水位计分类：汽包水位计安监视位置可以分为就地水位计和远方（远传）水位计。

就地水位计包括普通玻璃管水位计、玻璃板水位计、石英玻璃管水位计、云母水位计、磁翻板水位计等。

普通玻璃管水位计很容易损坏，也不能满足现代锅炉安全运行要求，已很少使用。

玻璃管水位计由于玻璃板较厚且承压面积较小，中、低压锅炉使用较多。

玻璃板水位计由于耐高温碱性炉水侵蚀性能较差，而且热应力较大，容易损坏。

特别是冲洗水位计时。

因此玻璃管水位计使用寿命断，需要经常更换。

石英玻璃管水位计由于耐碱性炉水侵蚀和温度变化的性能较好，强度高，管壁薄，热应力小，使用寿命长而且水位计较清晰，因此在中、低压锅炉中使用较广泛。

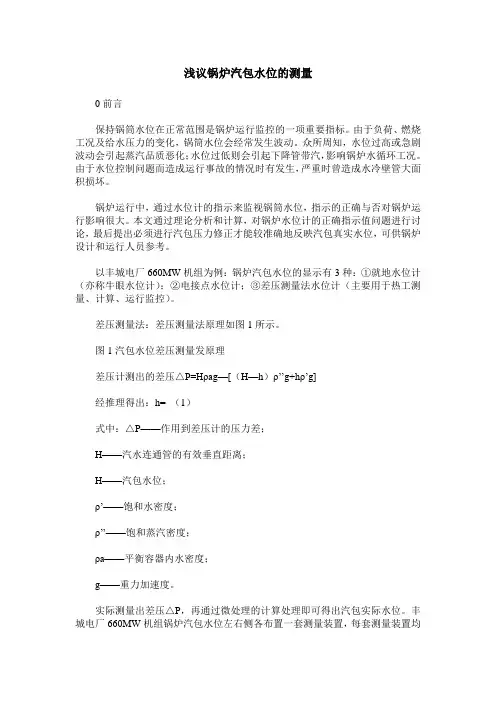

浅议锅炉汽包水位的测量0前言保持锅筒水位在正常范围是锅炉运行监控的一项重要指标。

由于负荷、燃烧工况及给水压力的变化，锅筒水位会经常发生波动。

众所周知，水位过高或急剧波动会引起蒸汽品质恶化；水位过低则会引起下降管带汽，影响锅炉水循环工况。

由于水位控制问题而造成运行事故的情况时有发生，严重时曾造成水冷壁管大面积损坏。

锅炉运行中，通过水位计的指示来监视锅筒水位，指示的正确与否对锅炉运行影响很大。

本文通过理论分析和计算，对锅炉水位计的正确指示值问题进行讨论，最后提出必须进行汽包压力修正才能较准确地反映汽包真实水位，可供锅炉设计和运行人员参考。

以丰城电厂660MW机组为例：锅炉汽包水位的显示有3种：①就地水位计（亦称牛眼水位计）；②电接点水位计；③差压测量法水位计（主要用于热工测量、计算、运行监控）。

差压测量法：差压测量法原理如图1所示。

图1汽包水位差压测量发原理差压计测出的差压△P=Hρag—[（H—h）ρ’’g+hρ’g]经推理得出：h= （1）式中：△P——作用到差压计的压力差；H——汽水连通管的有效垂直距离；H——汽包水位；ρ’——饱和水密度；ρ’’——饱和蒸汽密度；ρa——平衡容器内水密度；g——重力加速度。

实际测量出差压△P，再通过微处理的计算处理即可得出汽包实际水位。

丰城电厂660MW机组锅炉汽包水位左右侧各布置一套测量装置，每套测量装置均采用两回路测量法，取其平均值，以使测得的汽包水位更准确，减少测量误差（图2）。

1问题探讨由式（1）可知，真实汽包水位h和△P差压并非单值关系。

真实汽包压力Pb（ρ’=ƒ1（Pb），ρ’’=ƒ1（Pb））及平衡容器中平均水温ta（ρa=fa（Pbta））有关。

汽包压力在较大范围内（0～19.6MPa）变化时，（ρa-ρ’’）与汽包压力Pb近似关系（图3曲线1），则：H（ρa-ρ’’）g=k1-k2Pbk1，k2为比例常数，而（ρ’-ρ’’）则于汽包压力呈非线性关系（图3曲线2），故（ρ’-ρ’’）g=ƒ（Pb），这样汽包水位的数学表达式则可写成：h=（k1-k2Pb-△P）/ƒ（Pb）（2）线性关系（图3 曲线2），故（ρ’-ρ’’）g=f（Pb），这样汽包水位的数学表达式可写成：h=（k1-k2Pb-△P）/ƒ（Pb）图3（ρa-ρ’）、（ρ’-ρ’’）与汽包压力关系曲线式（2）表明，汽包水位h不仅与取样装置输出压差△P有关，而且与汽包压差有关，只有Pb不变时，h才完全取决于△P。

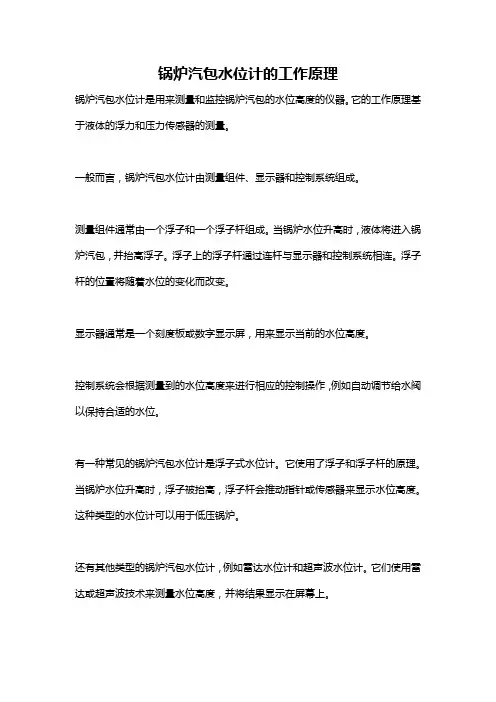

锅炉汽包水位计的工作原理
锅炉汽包水位计是用来测量和监控锅炉汽包的水位高度的仪器。

它的工作原理基于液体的浮力和压力传感器的测量。

一般而言，锅炉汽包水位计由测量组件、显示器和控制系统组成。

测量组件通常由一个浮子和一个浮子杆组成。

当锅炉水位升高时，液体将进入锅炉汽包，并抬高浮子。

浮子上的浮子杆通过连杆与显示器和控制系统相连。

浮子杆的位置将随着水位的变化而改变。

显示器通常是一个刻度板或数字显示屏，用来显示当前的水位高度。

控制系统会根据测量到的水位高度来进行相应的控制操作，例如自动调节给水阀以保持合适的水位。

有一种常见的锅炉汽包水位计是浮子式水位计。

它使用了浮子和浮子杆的原理。

当锅炉水位升高时，浮子被抬高，浮子杆会推动指针或传感器来显示水位高度。

这种类型的水位计可以用于低压锅炉。

还有其他类型的锅炉汽包水位计，例如雷达水位计和超声波水位计。

它们使用雷达或超声波技术来测量水位高度，并将结果显示在屏幕上。

总之，锅炉汽包水位计的工作原理是通过浮力和压力传感器来测量水位高度，并将结果显示在显示器上。

控制系统可以根据测量结果采取相应的措施来确保锅炉的运行安全和高效。

锅炉汽包水位的原理分析0 引言汽包水位计是现代火电厂最重要的监视仪表之一，其测量准确与否对生产过程影响很大。

汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。

由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损；含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。

汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。

所以准确测出汽包内水位，以提高机组的安全性是技术人员重点关注的问题[1]。

1 几种水位测量仪表的应用介绍1.1 双色水位计双色水位计采用连通器原理制成，通过光学原理中水汽两种介质的折射率不同而显示出锅炉水汽颜色的不同，汽红水绿。

这种水位计属于锅炉的附属设备，就地安置。

直接观测水位，汽满呈现红色，水满呈现绿色。

随水位变化自动而连续。

在锅炉启、停时用以监视汽包水位和正常运行时定期校对其他型式的水位计。

1.2 电接点式水位计利用饱和蒸汽与蒸汽凝结水的电导率的差异，将非电量的锅炉水位转换为电信号，并由二次仪表远距离地显示水位。

电接点式水位计基本上克服了汽包压力变化的影响，可用于锅炉启停及参数运行中。

电接点式水位计离汽包很近，电极至二次仪表全部是电气信号传递，所以这种仪表延迟小，误差小，不需要进行误差计算和调整，使得仪表的检修与校验大为简化[3]。

1.3 差压式水位计差压式水位计的工作原理是在汽包水位取样管上安装平衡容器，利用液体静力学原理使水位转换成差压，用引压管将差压信号送至差压计，由差压计显示汽包水位。

经过发展现在采用智能式差压变送器来测量汽包水位，特别计算机控制技术的引入，从技术性能、安全性、可靠性都有了极大的提高，现在亚临界锅炉均采用差压式水位计作为汽包水位测量的主要手段，并作为汽包水位控制、保护信号用。

双室平衡容器汽包水位测量及其补偿系统的应用摘要：本文以实践为基础，剖析了双室平衡容器的工作原理与特性。

重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。

关键词：水位测量汽包水位双室平衡容器补偿本文以实践为基础，剖析了双室平衡容器的工作原理与特性。

重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。

汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。

但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。

例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达70～90mm，特殊情况下误差将会更大〔曾因此造成汽包满水停机事故〕。

迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。

汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。

为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。

不足之处，请不吝指正。

3.1.简介双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。

它的主要结构如图1所示。

在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。

为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。

3.2.凝汽室理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供应基准杯及后续环节使用。

3.3.基准杯它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器〔后文简称变送器〕的正压侧。

基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。

由于基准杯的杯口高度是固定的，故而称为基准杯。
