智能人体计步器的设计智能人体计步器是一种可以记录人体步数、消耗卡路里、距离等信息的小型电子设备。
它可以帮助人们监测和管理自己的运动状态,从而更好地保持健康。
下面介绍一下智能人体计步器的设计。
一、硬件设计1、主控芯片:智能人体计步器需要一个高效的主控芯片来支持各种功能,例如数据处理、存储、显示等。
常用的主控芯片包括STMicroelectronics公司的STM32、国内芯片商全志科技的Allwinner等。
2、加速度传感器:为了计算步数,计步器需要内置高精度、低功耗的三轴加速度传感器。
在运动时,加速度传感器会感应出人体行走的速度和节奏,并将其转换成数字信号,进而计算出人体步数。
常用的加速度传感器有STMicroelectronics公司的LSM6DS3等。
3、显示屏幕:为了方便用户查看数据,智能人体计步器需要有一个显示屏幕。
一般采用OLED或LCD屏幕,大小为0.96寸或1.3寸。
其中OLED屏幕色彩鲜艳、亮度高、能耗低;LCD屏幕则更适合超大尺寸显示和长时间使用。
4、电池:智能人体计步器需要一个高性能的电池来驱动整个设备。
一般采用锂电池,容量在100mAh至300mAh之间。
选择合适的电池可大大延长计步器的使用寿命。
5、外壳:智能人体计步器的外壳一般为塑料材质,具备防水、防尘和抗震能力,外观美观大方。
1、数据采集:计步器需要不断采集加速度传感器的数据,并通过算法来计算出人体的步数、距离和消耗卡路里等信息。
2、数据处理:计步器需要对采集到的原始数据进行滤波处理,以消除噪声等干扰信号,并提取有用信息。
此外,还需要对数据进行校准和计算,得出比较准确的步数和消耗卡路里等信息。
3、数据存储:计步器需要内置存储芯片,将采集到的数据保存在里面。
这样,用户就可以随时查看历史数据,并了解自己的运动历程。
4、数据输出:计步器需要将采集的数据输出到屏幕上供用户查看,同时还需要支持蓝牙、WiFi等无线通信协议,以方便用户将数据上传到智能手机或电脑等设备上,进行进一步分析和处理。

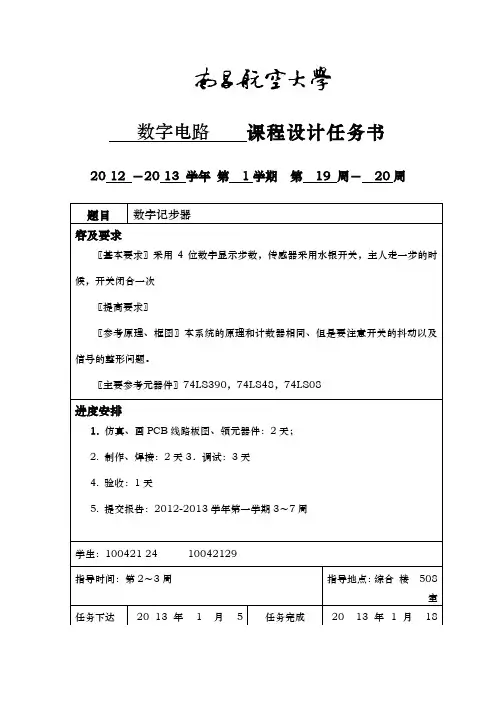

数字电路课程设计任务书20 12 -20 13 学年第1学期第19 周-20周题目数字记步器容及要求〖基本要求〗采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次〖提高要求〗〖参考原理、框图〗本系统的原理和计数器相同、但是要注意开关的抖动以及信号的整形问题。
〖主要参考元器件〗74LS390,74LS48,74LS08进度安排1.仿真、画PCB线路板图、领元器件:2天;2. 制作、焊接:2天3.调试:3天4. 验收:1天5. 提交报告:2012-2013学年第一学期3~7周学生:100421 24 10042129指导时间:第2~3周指导地点:综合楼508室任务下达20 13年 1 月 5 任务完成20 13年 1 月18日日考核方式 1.评阅□√ 2.答辩□√ 3.实际操作□√ 4.其它□指导教师小林系(部)主任付崇芳注:1、此表一组一表二份,课程设计小组组长一份;任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
课程设计说明书课程设计名称:数字电路课程设计课程设计题目:数字计步器学院名称:信息工程学院专业:通信工程班级:100421学号:24 :**评分:教师:20 12 年 1 月18 日摘要本课程设计是设计数字计步器,要求采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次,同时还应具备清零的功能。
为了实现对移动步数的累计,在人体移动时水平位置发生变化从而触动水银开关使电路实现间断性的接触,从而产生脉冲信号使计数电路实现累计,达到记录人体移动步数的目的。
在设计该电路时,由于要实现对移动步数的累计故要用计数器来计数。
为了清楚的知道自己任何时候走了多少步采用了LED数码管来显示数据并用BCD七段译码器来驱动数码管。
故该电路由输入电路,计数电路,译码电路三部分构成。
其中,输入电路由一个脉冲计数产生电路和一个置零电路组成;记数电路由两块74LS390和一块74LS08连接而成;译码电路是通过四片74LS247和电阻以及LED管。
1.设计任务描述1.1设计题目:健身计步器1.2设计要求1.2.1 设计目的(1)掌握健身计步器的构成、原理与设计方法;(2)熟悉集成电路的使用方法。
1.2.2 基本要求(1)健身计步器中的传感器将人每走(跑)一步的振动以脉冲形式发出,将此脉冲整形作为基准计步脉冲;(2) 可以记录走(跑)步数,最大值为9999;(3) 假设每走14步可以消耗1卡的热量,所消耗卡路里的计数译码显示;(4) 记录本次健身时间。
(可以分钟为单位)1.2.3 发挥部分(1)计步值的预置,当达到预置值时,发出庆祝的声音;(2)每走一千步发出提示音;(3)其他。
2.设计思路根据题目要求,我将健身计步器设计分为两部分,第一部分是计数部分,将震动由传感器变为的脉冲信号整形后输入计数器通过译码器译码最后经显示器分别显示出卡路里和及跑(走)的步数。
然后在卡路里电路部分通过门电路设计一个预置数,当达到预置数时与其连接的发光二极管会有发光提示;计步电路中的千步发出提示音则用一个555定时器组成单稳态触发器和一个555定时器组成的多谐振荡器和百步进位控制蜂鸣器从而在每1000步时发出响声。
第二部分是计时部分,首先由555多谐振荡器发出一个1000Hz的脉冲,经过三个74LS90计数器组成的1000分频器将其变成1Hz的脉冲,这时以秒为单位计时,考虑到应用健身器时一般不以秒算,则再经过两个74LS90计数器组成的60分频器后形成了以分为计时单位。
其余部分就是计数器加译码显示相同于计数部分的连接方法。
我设定的跑步时间不超过90分钟。
3.设计方框图震动脉冲 十进制计数器 译码器 十进制计数器步数显示六十分频器 555多谐振荡 十四进制计数器 1000步提示音译码器 能量显示444步二极管发光十进制计数器译码器时间显示4.各部分电路设计及参数计算4.1 译码驱动及显示电路图4.1.1译码驱动及显示电路译码器将十进制代码转换成对应输出的信号给显示器,显示数字。

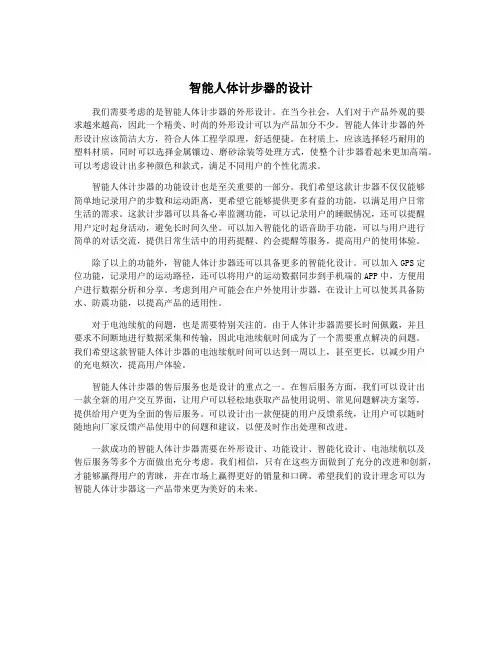

智能人体计步器的设计我们需要考虑的是智能人体计步器的外形设计。
在当今社会,人们对于产品外观的要求越来越高,因此一个精美、时尚的外形设计可以为产品加分不少。
智能人体计步器的外形设计应该简洁大方,符合人体工程学原理,舒适便捷。
在材质上,应该选择轻巧耐用的塑料材质,同时可以选择金属镶边、磨砂涂装等处理方式,使整个计步器看起来更加高端。
可以考虑设计出多种颜色和款式,满足不同用户的个性化需求。
智能人体计步器的功能设计也是至关重要的一部分。
我们希望这款计步器不仅仅能够简单地记录用户的步数和运动距离,更希望它能够提供更多有益的功能,以满足用户日常生活的需求。
这款计步器可以具备心率监测功能,可以记录用户的睡眠情况,还可以提醒用户定时起身活动,避免长时间久坐。
可以加入智能化的语音助手功能,可以与用户进行简单的对话交流,提供日常生活中的用药提醒、约会提醒等服务,提高用户的使用体验。
除了以上的功能外,智能人体计步器还可以具备更多的智能化设计。
可以加入GPS定位功能,记录用户的运动路径,还可以将用户的运动数据同步到手机端的APP中,方便用户进行数据分析和分享。
考虑到用户可能会在户外使用计步器,在设计上可以使其具备防水、防震功能,以提高产品的适用性。
对于电池续航的问题,也是需要特别关注的。
由于人体计步器需要长时间佩戴,并且要求不间断地进行数据采集和传输,因此电池续航时间成为了一个需要重点解决的问题。
我们希望这款智能人体计步器的电池续航时间可以达到一周以上,甚至更长,以减少用户的充电频次,提高用户体验。
智能人体计步器的售后服务也是设计的重点之一。
在售后服务方面,我们可以设计出一款全新的用户交互界面,让用户可以轻松地获取产品使用说明、常见问题解决方案等,提供给用户更为全面的售后服务。
可以设计出一款便捷的用户反馈系统,让用户可以随时随地向厂家反馈产品使用中的问题和建议,以便及时作出处理和改进。
一款成功的智能人体计步器需要在外形设计、功能设计、智能化设计、电池续航以及售后服务等多个方面做出充分考虑。

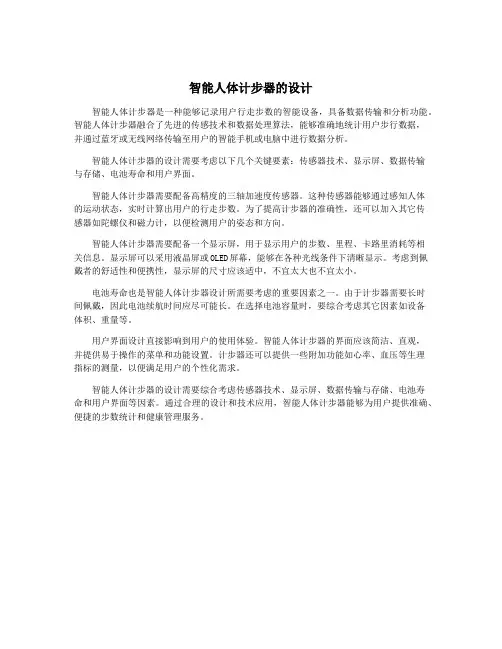

智能人体计步器的设计智能人体计步器是一种能够记录用户行走步数的智能设备,具备数据传输和分析功能。
智能人体计步器融合了先进的传感技术和数据处理算法,能够准确地统计用户步行数据,并通过蓝牙或无线网络传输至用户的智能手机或电脑中进行数据分析。
智能人体计步器的设计需要考虑以下几个关键要素:传感器技术、显示屏、数据传输与存储、电池寿命和用户界面。
智能人体计步器需要配备高精度的三轴加速度传感器。
这种传感器能够通过感知人体的运动状态,实时计算出用户的行走步数。
为了提高计步器的准确性,还可以加入其它传感器如陀螺仪和磁力计,以便检测用户的姿态和方向。
智能人体计步器需要配备一个显示屏,用于显示用户的步数、里程、卡路里消耗等相关信息。
显示屏可以采用液晶屏或OLED屏幕,能够在各种光线条件下清晰显示。
考虑到佩戴者的舒适性和便携性,显示屏的尺寸应该适中,不宜太大也不宜太小。
电池寿命也是智能人体计步器设计所需要考虑的重要因素之一。
由于计步器需要长时间佩戴,因此电池续航时间应尽可能长。
在选择电池容量时,要综合考虑其它因素如设备体积、重量等。
用户界面设计直接影响到用户的使用体验。
智能人体计步器的界面应该简洁、直观,并提供易于操作的菜单和功能设置。
计步器还可以提供一些附加功能如心率、血压等生理指标的测量,以便满足用户的个性化需求。
智能人体计步器的设计需要综合考虑传感器技术、显示屏、数据传输与存储、电池寿命和用户界面等因素。
通过合理的设计和技术应用,智能人体计步器能够为用户提供准确、便捷的步数统计和健康管理服务。
计步器毕业设计计步器毕业设计一、引言在现代社会中,越来越多的人开始关注健康和运动。
计步器作为一种常见的健康监测设备,被广泛应用于日常生活中。
本文将探讨一个关于计步器的毕业设计项目,旨在设计一款功能强大、易于使用的计步器。
二、背景计步器是一种能够测量人体步数的设备。
它通过内置的加速度传感器来检测人体的运动,并根据运动的频率和幅度来计算步数。
随着科技的发展,计步器不再仅仅是计算步数,还具备了更多的功能,如心率监测、睡眠监测等。
三、目标本次毕业设计的目标是设计一款功能全面的计步器。
具体来说,我们希望实现以下几个方面的功能:1. 步数计算:计步器应能够准确地计算用户的步数,并显示在屏幕上。
2. 距离测量:通过运动的频率和幅度,计步器能够估算用户行走的距离。
3. 卡路里消耗:根据用户的步数和身体指标,计步器能够估算用户在运动中消耗的卡路里。
4. 心率监测:计步器应具备心率监测功能,能够实时监测用户的心率,并提供相应的数据分析。
5. 睡眠监测:计步器能够监测用户的睡眠质量,并提供相应的数据分析和建议。
四、设计思路为了实现上述目标,我们将采取以下几个设计思路:1. 传感器选择:为了准确测量用户的步数和运动频率,我们将选择高精度的加速度传感器。
同时,为了实现心率监测,我们还将选择适合的光传感器。
2. 数据处理算法:为了准确计算步数和距离,我们将采用先进的数据处理算法。
这些算法将结合传感器数据和用户的身体指标,提高计步器的准确性。
3. 用户界面设计:为了使计步器易于使用,我们将设计一个简洁、直观的用户界面。
用户可以通过触摸屏幕或按钮来操作计步器,并查看各项数据。
4. 数据分析和建议:为了帮助用户更好地管理健康,我们将设计一个数据分析和建议系统。
用户可以通过计步器的应用程序查看自己的运动数据,并获得相应的建议。
五、实施计划为了完成这个毕业设计项目,我们将按照以下计划进行实施:1. 设计硬件原型:首先,我们将设计计步器的硬件原型,包括传感器选择和电路设计。
基于3轴加速度计ADXL345的全功能计步器设计摘要计步器是一种颇受欢迎的日常锻炼进度监控器,可以激励人们挑战自己,增强体质,帮助瘦身。
早期设计利用加重的机械开关检测步伐,并带有一个简单的计数器。
晃动这些装置时,可以听到有一个金属球来回滑动,或者一个摆锤左右摆动敲击挡块。
计步器功能可以根据计算人的运动情况来分析人体的健康状况。
而人的运动情况可以通过很多特性来进行分析。
比如人在运动时会产生加速度。
本文介绍了利用人运动时产生加速度变化来检测步数的计步器实现方案,利用具有体积小,功耗低,三轴高精度加速度传感器ADXL345,芯片内部即可把数据采集来的数据处理为数字数据,采集到加速度数据以后加以适当的算法就可以实现计步功能。
本文设计了一款基于加速度传感器ADXL345的计步器。
详细介绍了计步器的软件算法的实同时芯片中还集成了SPI和I²C接口,可以方便地将数据传输到主控芯片。
该系统设计简单,实现方便。
该芯片也可以扩展到其它需要测量加速度的应用场合,具有非常广阔的应用前景。
关键字:计步器加速度传感器ADXL345 低功耗Based on three accelerometer ADXL345 company-wide functionalpedometer designAbstractPedometer is a popular daily exercise, can inspire people progress monitors challenge yourself, enhanced physique, help thin body. Early design of mechanical switch detection using aggravated with a simple steps, and the counter. When shaking these devices, can hear a metal ball slide back and forth, or a pendulum swings around percussion block pieces.Pedometer function can according to the calculated a people's movement situation to analyze a healthy condition of body. But the person's movements can pass a lot of properties for analysis. Such as people in motion produces acceleration. This paper describes the use of people move to detect changes generated when the acceleration of steps, utilization of implementation scheme pedometer, small size, low power consumption, high ADXL345 three axis acceleration sensor, chip can put the data acquisition to internal data processing for the digital data acquisition to acceleration data, after appropriate algorithm can achieve plan step function. This paper introduces the design of a paragraph of the pedometer ADXL345 based on acceleration sensor. Introduces the software algorithm real pedometer while the SPI has integrated chip I²C interface, and I can be conveniently data transmission to the main control chip. The system is simple in design, realization convenient. The chip can also extend to other need to measure the applications, the acceleration is very broad application prospect.KEY WORDS pedometer acceleration sensor ADXL345 low power consumption目录中文摘要 (I)英文摘要 (II)1 绪论 (1)2 课题研究背景及意义 (2)2.1 光电计步器 (2)2.2基于射频技术的短跑训练计步器 (3)2.3 基于加速度传感器的计步器 (5)3 ADXL3XX系列产品简介及本次设计方案的提出 (5)3.1 ADXL335, ADXL345和ADXL346三轴加速度计的区别 (6)3.1.1 ADXL335的简介、特点及功能框图 (7)3.1.2 ADXL346的简介、特点及功能框图 (8)3.1.3 ADXL345的简介、特点及功能框图 (10)3.2 本次系统总体设计方案的提出 (13)3.2.1 ADXL345中断及寄存器功能分析 (13)3.2.2 系统总体设计方案 (15)4 系统硬件设计各模块电路 (16)4.1 传感器电路连接模块 (16)4.1.1 ADXL345的两种串行通信模式简介 (16)4.1.2 传感器模块连接 (18)4.2 微处理器模块 (19)4.3 EEPROM模块 (22)4.4 显示模块 (23)5 软件设计 (25)5.1 软件总体设计 (25)5.2 算法的实现 (26)6 结论 (32)致谢 (33)参考文献 (34)附录1 加速度计步器ADXL345简介 (36)附录2 整机电路图 (38)附录3 源程序 (38)1 绪论随着社会的发展,人们的物质生活水平日渐提高,人们也越来越关注自己的健康。
计步器的设计方案计步器是一种常见的健身器材,可以帮助用户记录他们的步数和运动量,并根据个人的健身目标提供相应的数据分析和建议。
下面是一个计步器的设计方案。
设计目标:1. 简单易用:用户可以轻松使用和理解计步器的功能和界面。
2. 准确可靠:计步器的计步和运动量统计功能应准确地反映用户的实际运动情况。
3. 高效耐用:计步器的电池寿命长,具备良好的耐用性和稳定性。
4. 个性化功能:针对个人的健身目标和习惯,计步器能够提供个性化的数据分析和建议。
设计要素:1. 传感器:计步器需要搭载高精度的传感器,如加速度传感器和陀螺仪,用于检测用户的步伐和运动姿势。
2. 数据处理芯片:计步器需要内置高效的数据处理芯片,用于实时处理传感器收集的数据和统计运动量。
3. 显示屏幕:计步器需要配备显示屏幕,用于显示步数、运动时间、卡路里消耗等相关数据。
4. 按钮或触摸屏:计步器需要提供简单的操作界面,用户可以通过按钮或触摸屏进行设置和查看数据。
5. 电池:计步器需要搭载大容量的电池,以确保长时间的使用,并提供低功耗模式以延长电池寿命。
6. 连接功能:计步器可以具备蓝牙或无线连接功能,将数据传输到手机或电脑上的健康管理应用程序进行进一步的分析和存储。
功能和界面设计:1. 步数统计:计步器会自动统计用户的步数,并实时显示在屏幕上,用户可以随时了解自己的步行情况。
2. 运动量统计:计步器根据用户的步数和运动姿势,估算用户的运动量,并显示在屏幕上。
3. 运动目标设定:用户可以根据个人的健身目标设定每日的运动目标。
计步器会提醒用户是否完成目标,并记录完成情况。
4. 数据分析和建议:计步器将收集到的数据上传到健康管理应用程序,分析用户的运动情况,并根据个人目标提供相应的建议和改进措施。
5. 防水性能:计步器可以具备防水功能,适合户外运动和不同环境下的使用。
总结:计步器作为一种常见的健身器材,设计方案需要考虑用户的使用便利性、数据的准确性和个性化功能等因素。
数字电子技术课程设计报告数字计步器设计
山科大
日期:2014年 1 月 6 日
指导教师评语一、设计任务
(一)、系统功能
本课程设计是设计数字计步器,要求采用4位数字显示步数,传感器采用水银开关,主人走一步的时候,开关闭合一次,同时还应具备清零的功能。
为了实现对移动步数的累计,在人体移动时水平位置发生变化从而触动水银开关使电路实现间断性的接触,从而产生脉冲信号使计数电路实现累计,达到记录人体移动步数的目的。
具体具有功能如下:
(1)采用4位显示数码管记录步数,
(2)采用水银开关,人行走一步,开关闭合一次,计数加一,加法计数器,(3)有清零,重启,暂停功能。
(二)数字计步器设计数字电路设计任务
1.系统框图与原理图设计
2.系统电路原理EDA设计与仿真
3.硬件调试
(三)EDA仿真实验条件要求
大部分仿真用计算机软件Quartus II9.0来完成,进行仿真要求能够实现主体功能,实验结果存在的问题,要在报告中分析其原因。
.
二、设计内容
1、系统框图与原理图设计
1.1 芯片选择及系统框图
74LS390是双十进制的,相当于两个单十进制的计数器。
并且74LS160的清除端是异步的,异步计数器中容易出现的计数尖峰从而影响实验结果。
故选用
74LS390。
用74LS390就可以实现0-99的进位为实现0-9999的进位可用两片74LS390再加上四片74LS247译码器和四个LED数码管就可以很好的将74LS390输出的数字显示出来。
电路的结构大致可分为4部分:输入部分,计数部分,译码部分,显示部分。
系统大致框图如下:
1.2系统原理开合时瞬间会产当开关J274LS390是下降沿触发的计数器,计数器开始工作。
输出端将数以二进制的形生一个下降沿脉冲,译码器将数译码后输入到数码管使其式输入到译码器的输入端,是一个双十计数芯片,下一74LS390显示计数器所计的数。
由于的输74LS390级的计数器的脉冲输入端INA的信号是由上一级的以前,9和QD相与后的输出提供的。
当第一级计数计到出端QA端始终为低电平。
INA相与的结果都是低电平,下一级的QA和QD相与的结果由低电平变为QDQA和时,二进制1001,9当计数到,74LS390是下降沿触发的故下级计数器此时不计数高电平,但变由于芯片计数性质,此级计数器由9当此级再来一个脉冲时,,端由高电平变为低电平INA0000,此刻下级的为0,二进制对应,下一级的计数器开始计数74LS390而言接收到一个下降沿,对于9999到可以实现从0000此时数码管显示的数为0010,依次类推,开关打到地端实现当J174LS390的CLR端高电平有效,的计数。
清零。
2、软件设计
2.1输入部分
输入部分可分为两个部分:输入信号和清零电路。
其中的输入信号可由脉冲信号提供也可由下降沿触发。
由于这个数字记步器的传感器是采用水银开关,主人走一步的时候,开关闭合一次,用下降沿触发才可使其模拟主人走一步的时候,开
关闭合一次,即完成暂停功能。
记数脉冲电路
处用了积分电路,它的作用是防止开关的抖动造成在开关J1
计数器计数不准确而且电容可以用来滤波对信号进行整形。
打下来时电路K1打开时电路处于低电平状态,当开关当开关K1记数脉冲产生电路用于控制计数.,从而能实现目的处于高电平由于当打下开关时系统将处于工作状态即进行数值累加.,状态所以要使电路是下降沿触发的计数器,工作电路计数芯片74390工作就必须输入下降沿脉冲即由电压瞬时由高电平变为的电平,图中电阻和电容的组合是为了防止干扰,如图3.1.来提供有效沿不至于同时产生几个在闭合开关时,使电路有一定的时间常数,脉冲而影响电路计数。
清零电路:
清零电路我们采用的是用单刀双掷开关来控制74LS390的清零端如图
将74LS390的清零端CLR短接后接到单刀双置开关的一个管脚开关的另两个角一个接电源一个接地。
74LS390的清零端CLR高电平有效。
当将开关接地端接通时清零端CLR无效当接电源端接通时清零端CLR有效将计数器清零数码管显示为零从而实现了清零功能
2.2计数部分
74LS390是双十进制计数器,它相当于两个十进制计数器。
当74LS390的QA端和INB端短接,QA作为输出,INA作为脉冲的输入端时该计数器实现的是8421码计数如果将QD端和INA端短接,QD作为输出INB作为脉冲的输入端实现的是BCD5421码计数。
我们采用的是BCD8421码计数故将QA端和INB端短接。
当按下开关K1时对于74LS390而言有一个下降沿的脉冲,计数器工作并通过它的输出端将数以二进制的形式输入到译码器的输入端,译码器将数译码后输入到数码管的管脚使其显示计数器所计的数。
由于下一级的计数器的脉冲输入端INA 的信号是由此级的74LS390的输出端QA和QD相与后的输出提供的。
当此级计数计到9以前,QA和QD相与的结果都是低电平故下级的INA端始终为低电平当计数到9时QA和QD相与的结果由低电平变为高电平但74LS390是下降沿触发的故下级计数器此时不计数,当此级端由高INA此刻下级的0,变为9此级计数器由,再来一个脉冲时.
下级的计数器,74LS390而言来了个下降沿对于电平变为低电平,计010计数,此时数码管显示的数为依次类推重复计数。
可以从如此重复。
数到9999
2.3译码部分
由于计数器输出的是二进制码,无法用数码管直接输出,要想正常的输出就必须使用七段译码器来驱动数码管。
74LS247是用来驱动共阳数码管
的。
.
显示部分2.4数码管是一种以发光二极管为基本单元的半导体发光器件。
比
如电子秤、电子数码钟等的显示都是利用在我们日常生活中,数码管实现,数码管现今已得到广泛的应用。
它是段式数码显示器件,它有7个字段,每段为一个半导体发光二极管。
发光二极管与普通二极管一样,具有单向导电性。
当外加反向电压时,发光二极管截止;当外加正向电压且数值足够大时,发光二极管导通,发光二极管能发出清晰的光线。
选择不同字段发光,可显示出不同的字形,例如上图当b,c段 1.
亮时,显示3、系统EDA设计与仿真
3.1 EDA软件和硬件环境
Multisim10、Protel DXP 2004
设计仿真3.2
EDA.
版图设计3.3PCB.
三、调试与结果分析
在课程设计中调试时一个非常重要的环节,它可以让设计者认真检查自己的设计思路以及提高判断错误的能力。
由于线路非常多,所以每一步骤都要反复调试,否则出一点小毛病则难以排查,本课设主要从以下几个方面加以试。
(1)当接入第一个逻辑元件74LS390时,将其单个连接成一个计数部件,看其是否在数码管上正常进位显示。
若数码管上显示的数字出现异常,可以依次对出入输出的线路逐次排查,直到显示的数字正常即可进入下一个元件的连接。
.(2)第一个元件成功接入后,逐次接入下一个74LS390,并依次不断调试,确保各个输出输入线路无故障,4位数字显示进位正常、暂停、复位都无异常,则本设计基本上就可以完成了。
(3)主干计数部分调试好了,现在只要接入逻辑开关,当然秒脉冲信号也可以试用,不过要经常插拔不方便,用个逻辑开关来控制,接入后能达到暂停、保持计数就完成了。
总结四、通过这次基础课程设计,让我知道在设计电路时考虑的远比课堂
上所学的要多。
实际中总有很多限制因素是必须要考虑的。
设计思路决定产品的成本,性能等相关问题,因此一个良好的设计思路,是电路的核心。
而且在开始设计电路前把实验所要用的器件的功能和使用方法了解清楚是成功的基础。
这次课程设计虽然只是学校给我们作业,但我们不能小看他。
以后我们工作后做的项目都是通过这个引申过来的。
所以我们不但要把实验要求完成,还要从经济实惠的角度考虑,用越少的芯片和导线完成越好。
本次实验让我初步学习和掌握了仿真软件Multisim的使用.设计思路有所提高,排查电路故障和调试的能力都得到了一个很好的提升。
一个实验很复杂,但只要有一点出错,电路就不能正常工作,这时就考验了排故障的能力,比如说,个数码管中有些不能正常工作,那就应该找到相应的芯片进行逐一排查,更好的话就是在连接电路时一个接一个的进行校验,看数码管是否正常计数。
.
总之,本次课程设计将理论与实践相结合了,既考察了我们对理论知识的掌握情况,还提高了实际动手能力,更主要的是为以后的就业也打下根基,真可谓一举多得。
同时也让我意识到自己的水平有限,想要得到提高今后应该更加努力学习理论知识,为今后的设计制作奠定基础,而且要及时吸收先进技术紧跟时代步伐。
