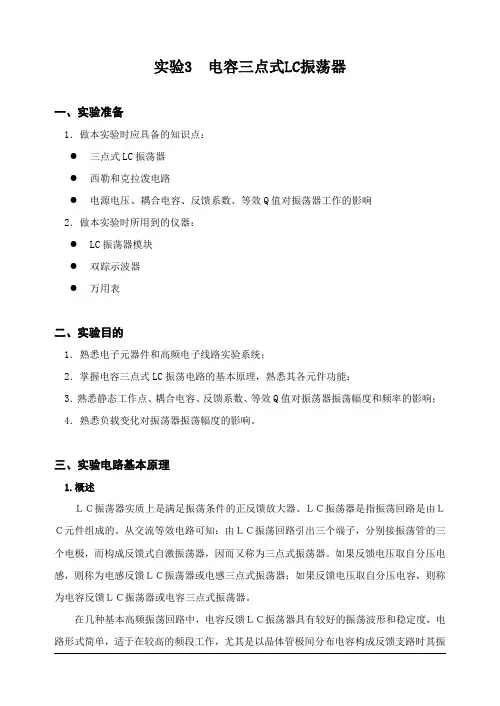

实验3 电容三点式LC振荡器一、实验准备1．做本实验时应具备的知识点：●三点式LC振荡器●西勒和克拉泼电路●电源电压、耦合电容、反馈系数、等效Q值对振荡器工作的影响2．做本实验时所用到的仪器：●LC振荡器模块●双踪示波器●万用表二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握电容三点式LC振荡电路的基本原理，熟悉其各元件功能；3．熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响；4．熟悉负载变化对振荡器振荡幅度的影响。

三、实验电路基本原理1.概述ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。

ＬＣ振荡器是指振荡回路是由ＬＣ元件组成的。

从交流等效电路可知：由ＬＣ振荡回路引出三个端子，分别接振荡管的三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器。

如果反馈电压取自分压电感，则称为电感反馈ＬＣ振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈ＬＣ振荡器或电容三点式振荡器。

在几种基本高频振荡回路中，电容反馈ＬＣ振荡器具有较好的振荡波形和稳定度，电路形式简单，适于在较高的频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百ＭＨＺ～ＧＨＺ。

2.ＬＣ振荡器的起振条件一个振荡器能否起振，主要取决于振荡电路自激振荡的两个基本条件，即：振幅起振平衡条件和相位平衡条件。

3.LC振荡器的频率稳定度频率稳定度表示：在一定时间或一定温度、电压等变化范围内振荡频率的相对变化程度，常用表达式：Δf０／f０来表示（f０为所选择的测试频率；Δf０为振荡频率的频率误差，Δf０＝f０２－f０１；f０２和f０１为不同时刻的f０），频率相对变化量越小，表明振荡频率的稳定度越高。

由于振荡回路的元件是决定频率的主要因素，所以要提高频率稳定度，就要设法提高振荡回路的标准性，除了采用高稳定和高Q值的回路电容和电感外，其振荡管可以采用部分接入，以减小晶体管极间电容和分布电容对振荡回路的影响，还可采用负温度系数元件实现温度补偿。

三点式正弦波振荡器一、实验目的1、 掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。

2、 通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。

3、 研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。

二、实验内容1、 熟悉振荡器模块各元件及其作用。

2、 进行LC 振荡器波段工作研究。

3、 研究LC 振荡器中静态工作点、反馈系数以及负载对振荡器的影响。

4、 测试LC 振荡器的频率稳定度。

三、实验仪器1、模块 3 1块2、频率计模块 1块3、双踪示波器 1台4、万用表 1块四、基本原理实验原理图见下页图1。

将开关S 1的1拨下2拨上， S2全部断开，由晶体管N1和C 3、C 10、C 11、C4、CC1、L1构成电容反馈三点式振荡器的改进型振荡器——西勒振荡器，电容CCI 可用来改变振荡频率。

)14(1210CC C L f +=π振荡器的频率约为4.5MHz （计算振荡频率可调范围） 振荡电路反馈系数F=32.04702202203311≈+=+C C C振荡器输出通过耦合电容C 5（10P ）加到由N2组成的射极跟随器的输入端，因C 5容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。

射随器输出信号经N3调谐放大，再经变压器耦合从P1输出。

图1 正弦波振荡器（4.5MHz ）五、实验步骤1、根据图1在实验板上找到振荡器各零件的位置并熟悉各元件的作用。

2、研究振荡器静态工作点对振荡幅度的影响。

（1）将开关S1拨为“01”，S2拨为“00”，构成LC 振荡器。

（2）改变上偏置电位器W1，记下N1发射极电流I eo (=11R V e ，R11=1K)（将万用表红表笔接TP2，黑表笔接地测量V e ），并用示波测量对应点TP4的振荡幅度V P-P ，填于表1中，分析输出振荡电压和振荡管静态工作点的关系，测量值记于表2中。

共基极电容三点式振荡器什么是共基极电容三点式振荡器？共基极电容三点式振荡器是一种常用的电子电路，用于产生稳定的信号频率。

它由一个三极管和几个附加元件组成，属于无源振荡器的一种。

其中，共基极表示信号输入和输出都与基极相连，电容则用于提供反馈路径。

如何构造一个共基极电容三点式振荡器？一个基本的共基极电容三点式振荡器的构造如下所示：1. 三极管：选择一个合适的三极管，常见的有NPN型和PNP型，需要根据具体需求选择。

这里我们选择NPN型三极管。

2. 电容：在电路中需要添加至少一个电容，用于提供反馈路径。

这个电容被称为反馈电容。

3. 电阻：除了电容外，电路中还需要添加一些电阻。

这些电阻的作用是控制电路的增益和频率响应。

4. 扩频电容：在电容上并联一个扩频电容。

它的作用是控制电路的频率稳定性。

以上是构造共基极电容三点式振荡器的基本元素，接下来我们将详细解释每个元素的作用和如何选择合适的元器件。

三极管是共基极电容三点式振荡器的核心元件，它负责放大信号并提供反馈路径。

三极管的选择要考虑它的放大系数、频率响应和线性度。

对于共基极振荡器，常见的选择是高频特性好的NPN型三极管，如2N3904。

反馈电容的作用是提供信号的反馈路径。

它决定了振荡器的频率，反馈电容的大小越大，频率越低。

选择反馈电容时，需要根据要求的振荡频率进行计算。

计算方法如下：振荡频率=1/(2πRC)。

其中，R为电容上并联的电阻，C为反馈电容。

电阻的作用是控制电路的增益和频率响应。

一般情况下，电路中至少需要添加一个负载电阻和一个发射极电阻。

负载电阻控制电路的输出幅度，发射极电阻控制电路的偏置和频率响应。

扩频电容用于控制电路的频率稳定性。

它的作用是消除电路中的噪声和抑制频率漂移。

选择扩频电容时，需要根据电路的工作频率和稳定性要求进行选择。

如何调整共基极电容三点式振荡器的频率？调整共基极电容三点式振荡器的频率需要调整反馈电容和扩频电容的参数。

增大反馈电容会降低振荡器的频率，而减小反馈电容会增加频率。

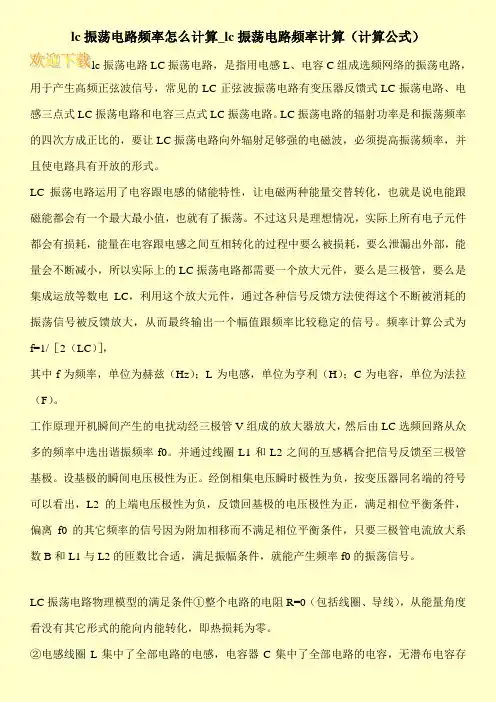

lc振荡电路频率怎么计算_lc振荡电路频率计算（计算公式）lc振荡电路LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率f0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离f0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率f0的振荡信号。

LC振荡电路物理模型的满足条件①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存。
