高速公路沥青路面设计实例

S up-20沥青中面层施工技术总结1项目施工概述淮盐高速公路是国家重点公路天津至汕尾公路的支线，它连接了淮安、盐城两个省辖市，是横穿苏北腹地的一条重要交通通道。

我合同段项目工程位于江苏省淮安市辖区内。

设计宽度28m，为双向4车道，起止桩号K0+000—K30+900，路线全长30.9KM，另设车桥互通、车桥停车区各一处，合同总价1.71亿元。

采用三层式面层结构类型，其中上面层为4cm厚 SBS改性沥青SMA-13型细粒式沥青混凝土; 中面层为6cm厚中粒式Sup-20沥青混凝土; 下面层为8cm厚粗粒式Sup-25沥青混凝土。

生产配比：目标配合比和生产配合比均由江苏省交通科学研究院中心试验室设计提供，并经过总监办中心试验室、驻地监理中心试验室和技术服务单位以及我项目工地试验室四方现场联合试拌验证确定。

本项目生产配比矿料级配如下表1-1：油石比：4.49%；沥青用量4.3%。

拌和楼各热料仓筛分结果如下表1-2：表1-2 拌和楼各热料仓筛分结果中面层施工进度情况：我项目中面层于2006年5月21日进行了试拌，5月24日正式确定了施工生产配比， 5月27日，试铺结束。

截止到6月6日，中面层累计完成单幅19.2km，完成总量的30.1%。

2试铺5月27日，我项目部在主线K0+725-K1+125段右幅进行了中面层试铺。

按照试验段试铺技术方案，顺利完成了各项技术控制指标的采集，确定了机械组合形式以及人员组织机构、岗位职责，通过检测，沥青混合料和成型检验的各项结果均满足要求，达到了试铺目的。

2.1正式施工配比： 1#料：2#料：3#料：4#料：矿粉 =24：35：15：23：3：。

沥青用量4.3%。

2.2拌和楼正常施工产量：280t/h。

2.3正常摊铺速度： 2.5m/min，且两台摊铺机的间距应保持在10m以内。

2.4作业段长度：初压双钢轮压路机紧跟摊铺机碾压，初压与摊铺面间隔距离不得＞20米。

整个碾压过程采用套压工艺，每一碾压作业段以50m为宜。

沥青混合料配合比设计案例【题目】试设计某高速公路沥青混凝土路面用沥青混合料。

【原始资料】1．道路等级：高速公路。

2．路面类型：沥青混凝土。

3．结构层位：三层式沥青混凝土的上面层.4．气候条件：最低月平均气温为-8˚C。

5．沥青材料：可供应重交通AH-50、AH-70和AH-90，经检测技术性能均符合要求。

6．碎石：石灰石轧制碎石，洛杉矶磨耗率12％，粘附性（水煮法）5级，表现密度2700kg/m3。

7．石屑：洁净，表观密度2650 kg/m3。

8．矿粉：石灰石磨细石粉，粒度范围符合技术要求，无团粒结块，表观密度2580 kg/m3。

【步骤】1．矿料配合比设计（1）确定沥青混合料类型因为道路等级为高速公路、路面类型为沥青混凝土，路面结构为三层式沥青混凝土上面层,为使上面层具有较好的抗滑性．按表选用细粒式I型（AC-13I）沥青混凝土混合料。

（2）确定矿料级配范围按表6－3（3）矿料配合比计算①将规定的矿质混合料级配范围中值换算成分计筛余中值计算结果列于上表第6~8栏②计算碎石在矿质混合料中用量X = aM（4.75）/ aA（4.75）×100%= 21.0 / 49.9 ×100%=42.1%③计算矿粉在矿质混合料中用量Z = aM(＜0.075）/ aC(＜0.075）×100%= 6.0 /85.3 ×100%=7.0%④计算石屑在混合料中用量Y=100-（X+Z ）=100-（42.1+7.0）=50.9% ⑤校核：结果列入下表，该合成配合比符合要求2、确定最佳沥青用量通过马歇尔稳定度试验，初步确定沥青最佳用量；然后进行水稳性和动稳定度试验校核调整 ①制备试样：当地气候条件最低月平均温度为-8˚C ，属于温区，采用AH-70沥青。

根据表6－3所列的沥青用量范围，AC-13Ⅰ的沥青用量为4.5%～6.5%。

按实践经验，选取沥青用量5.0%～7.0%、0.5%间隔变化，制备5组试件②测定物理指标⏹ 表观密度ρs ⏹ 理论密度ρt⏹ 空隙率VV=（1-ρs/ρt ）×100% ⏹ 沥青体积百分率 V A⏹ 矿料间隙率VMA=VV+V A⏹ 沥青饱和度VFA= V A /VMA ×100%③测定力学指标马歇尔试验测定结果汇总如表并在表中列出现行规范要求的高速公路AC-13Ⅰ型沥青④马歇尔试验结果分析—OAC绘制沥青用量与物理—力学指标关系图表观密度空隙率饱和度稳定度流值⏹ 根据密度、稳定度和空隙率确定最佳沥青用量初始值1由图可见：表观密度最大值的沥青用量a 1=6.20%；稳定度最大值的沥青用量a 2=6.20%；空隙率范围的中值的沥青用量a 3=5.60%，计算 OAC1=（a1+a2+a3）/3=6.0%⏹ 根据符合各项技术指标的沥青用量范围确定沥青最佳用量初始值2各项指标都符合沥青混合料技术指标要求的沥青用量范围OACmin ～OACmax=5.30%～6.45%OAC2=（OACmin+OACmax ）/2=5.9%⏹ 根据OAC1和OAC2综合确定沥青最佳用量OAC 检查按OAC1求取的各项指标值是否符合技术标准同时检验VMA 是否符合要求，如能符合时⏹ OAC= (OAC1+OAC2)/2=6.0%根据气候条件和交通特性调整最佳沥青用量 i. 对热区道路以及车辆渠化交通的高速公路、一级公路、城市快速路、主干路： OAC2～OACmin 范围内决定，但不宜小于OAC2的0.5% ii. 对寒区道路以及一般道路OAC2～OACmax 范围内决定，但不宜大于OAC2的0.3%由于当地属于温区，并考虑高速公路为渠化交通，要防止出现车辙，选择在中限值OAC2与下限值OACmin 之间选取一个最佳用量OAC’=5.6%⑤水稳定性检验 采用沥青用量为6.0%和5.6%制备马歇尔试件，测定标准马歇尔稳定度及浸水48h 后马歇尔稳定度，试验结果列于表，浸水残留稳定度均大于75%，符合标准要求。

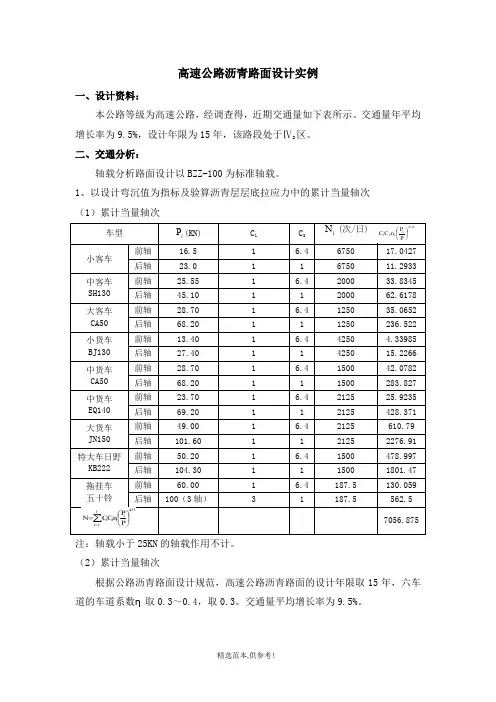

高速公路沥青路面设计实例一、设计资料：本公路等级为高速公路，经调查得，近期交通量如下表所示。

交通量年平均区。

增长率为9.5%，设计年限为15年，该路段处于Ⅳ2二、交通分析：轴载分析路面设计以BZZ-100为标准轴载。

1、以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次（1）累计当量轴次注：轴载小于25KN的轴载作用不计。

（2）累计当量轴次根据公路沥青路面设计规范，高速公路沥青路面的设计年限取15年，六车道的车道系数η取0.3～0.4，取0.3。

交通量平均增长率为9.5%。

2、验算半刚性基层层底拉应力中的累计当量轴次（1）轴载换算注：轴载小于50KN的轴载作用不计（2）累计当量轴次根据公路沥青路面设计规范，高速公路沥青路面的设计年限取15年，六车道的车道系数η取0.3～0.4，取0.3。

交通量平均增长率为9.5%。

三、设计指标的确定1、计算设计弯沉值Ld该公路为高速公路，公路等级系数取1.0，面层为沥青混凝土，面层类型系数取1.0，半刚性基层，底基层总厚度大于20㎝，基层类型系数取1.0。

设计弯沉值为：2、抗拉强度结构系数对沥青混凝土面层对无机结合料稳定集料类对无机结合料稳定细粒土类四、设计计算（一）干燥状态1、土基回弹模量的确定根据《公路沥青路面设计规范(JTG D50-2006)》中表5.1.4-1“土基干湿状态的稠度建议值”土质类型：粉质土路基干湿状态：干燥状态土基土质稠度： Wc = 1.10根据《公路沥青路面设计规范(JTG D50-2006)》中附表F.0.3“二级自然区划各土组土基回弹模量参考值 (MPa)”公路自然区划：Ⅳ2区= 48.5 MPa土基回弹模量： E2、路面参数设计（1）确定路面等级和面层类型=2.36×107次，由公路沥青路面设计规交通量设计年限内累计标准轴次Ne范，该路交通等级为重交通，高速公路路面等级为高级路面，面层类型为沥青混凝土。

（2）结构组合与材料选取及材料设计参数确定根据《公路沥青路面设计规范(JTG D50-2006)》表4.1.3-1及附录E确定各层材料设计参数。

技术创高速公路沥青路面单机18.75m全断面摊铺施工技术刘芳（中铁一局第三工程分公司陕西宝鸡721006）摘　要：传统施工方式下，双向八车道沥青路面半幅采用两台以上摊铺机成梯队方式进行摊铺，施工中，普遍存在接缝离析现象，路面的密实性不足、平整度较差，特别是在重载交通作用下，普遍达不到设计使用年限。

鉴于此，本文以某高速公路沥青路面为例，重点围绕单机全断面摊铺施工技术展开分析，阐述该项技术在实际应用中的具体要点，同时探析试验路段的施工质量。

结果显示，在采取该摊铺方法后，路面的各项指标均达到要求，并取得了较好的经济效益，表明该摊铺施工技术具有可行性。

关键词：沥青路面全断面摊铺技术应用试验分析中图分类号： U418.6文献标识码： A文章编号：1674-098X(2022)07(c)-0061-031 工程概况成都天府机场高速公路工程全长57km，主线设计时速120km，路基宽度42m，双向八车道高速公路标准。

路基段沥青路面结构为：4cm改性沥青玛蹄脂混合料SMA-13+6cm中粒式改性沥青混凝土AC-20C+ 8cm中粒式沥青混凝土AC-20C。

在K51+637~K51+ 880（左幅）上面层SMA试验段施工中，摊铺厚度4cm，摊铺宽度18.75m，单向横坡。

摊铺设备采用中大DT2360摊铺机，基于试验路段数据计算，沥青混合料设计重量446t，实际拌和460t。

2 单机全断面摊铺相比于传统摊铺方法的优势（1）相比于传统摊铺机，中大摊铺设备具有大功率、防撞双料斗设计、布料施工时二次搅拌等多项功能，适应于大断面、大厚度的沥青路面摊铺施工，在双向六、八车道的施工中则具有较高的可行性。

（2）中大DT2360摊铺机的辅助料斗具有倾覆灵活控制的特点，能够与主料斗有效配合，避免料车后门输料不畅的问题，以此来缩短卸料的时间，防止因长期卸料而出现材料抛撒的异常状况，且此时刮板输送效率大幅提高，在大厚度摊铺要求下也可一次满足用料要求。
