多管除尘器及工作原理

嘿，今天咱们就来唠唠陶瓷多管除尘器真空泵的工作原理哈。

陶瓷多管除尘器真空泵在不少地方都能起大作用呢。

先来讲讲它的构造吧。

陶瓷多管除尘器真空泵里有个转子，这转子和小风扇的扇叶挺像的。

电机带着这个转子快速转动起来，转子上还安着旋片呢，这些旋片就像小铲子一样。

真空泵开始工作的时候，电机一启动，转子就“嗖”的一下飞速旋转起来了。

这么一转，旋片也就跟着转子一块儿转动。

旋片转动的时候，会在真空泵的腔体里造出一个个小空间。

这些小空间的大小是不断变化的。

小空间变大的时候，就会产生负压，这负压就像有一种神秘的吸力似的，能把外面的气体吸进来，气体一被吸进来就被“关”在这些小空间里了。

接着，当小空间变小的时候，里面的气体就被压缩了。

被压缩后的气体压力越来越大，最后就被排出去了。

就这么循环着，靠着旋片不停地旋转，陶瓷多管除尘器真空泵就能持续把气体吸进来又排出去，这样就实现抽真空的功能了。

还有啊，陶瓷多管除尘器真空泵有个很棒的优点，就是不需要用油润滑。

您想啊，有些真空泵要是用油润滑的话，油会污染被抽的气体，这多烦人啊。

陶瓷多管除尘器真空泵没有这个问题，在无油的环境下也能正常工作，所以在对气体纯度要求比较高的地方就特别适用。

不管怎么说，陶瓷多管除尘器真空泵就是靠转子和旋片的旋转，产生负压把气体吸进来，再压缩气体然后排出气体，这样就实现抽真空的功能了。

这东西乍一看好像有点复杂，不过原理还是挺好理解的，您说是不是呢？。

APDCC系列多管冲击式除尘机组DUO GUAN CHONG JI SHI CHU CHEN JI ZHU安装使用维护保养说明书江苏阿波罗空调净化设备制造有限公司2012年5月一、产品介绍APDCC-4～33-I型多管冲击式除尘器，是根据国外有关技术资料，结合我国实际生产和环境保护工程的需要，由江苏阿波罗空调净化设备制造有限公司共同研制的一种新型湿式除尘设备，该除尘器主要用于非纤维、无腐蚀性、温度不高于120℃的含尘气体的净化处理，同时也适用于矿山、化工、煤炭建材、冶金、电力等行业，经环保部门测试，该除尘器各项性能指标均达到了国内先进水平。

APDCC-4～19-II型多管冲击式除尘器是在长期积累用户宝贵意见的基础上重新设计的，它将离心风机与除尘机体整体化，从而减少了用户的辅助设施，并降低了除尘系统的设备阻力，将液位仪移出机体、增加观察视镜和溢流管，既提高了机组运转的稳定性，又方便了操作。

该除尘器的研制成功对于发展我国的除尘技术，保护人民健康，加速我国环保事业的发展都会起到重要的作用。

二、结构及原理1、总体结构该除尘器分为上、下箱体两大部分。

上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等。

(I型不包括风机)下箱体包括：泥浆斗、喷水管等。

该除尘器另外装有：电动推杆、液位控制仪、电磁阀和U型压差计等。

2、除尘器机组工作原理：除尘器机组原理：含尘气体由入口进入后，较大的粉尘颗粒被挡灰板阻挡下落后被除掉，较小的粉尘颗粒随着气流一同进入联箱，这时含尘气体经过送风管，以较高的速度从喷头处喷出，冲击液面撞击起大量的泡沫和水滴，以此达到净化空气的目的。

净化后的空气在风机的作用下，通过第一挡水板和第二挡水板由出风口(或离心风机出风口)排出。

净化后的气体中所含有的水滴由第一、第二挡水板除掉。

含尘气体的整个除尘过程是负压状态下进行的，而液面的高度是由溢流器和水位控制仪控制。

净化气体用的水在使用一定的时间后，由于水中含有大量的粉尘而需要更换，更换水时，由电动推杆将排水口外的活塞提起，含有大量粉尘的污水经排水口排出，当污水基本排完后，水位控制仪控制设在进水总管上的电磁阀开启(供水压力为2～4kg/cm2),水通过进水管由水管设在除尘器箱体下部的冲洗喷嘴(8)喷出，将箱体底部冲洗干净，然后电动推杆将活塞放下，排水口关闭；箱体内的水面上升；待水面上升到除尘所需高度时，水位控制仪控制电磁阀关闭，让水中断，箱体内多余的水由溢流管排出，此时除尘器可进入工作状态。

陶瓷多管旋风除尘器的工作原理1. 引言在我们的日常生活中，空气质量可真是个大问题。

无论是在城市的繁华地带，还是在那些满是粉尘的小作坊，空气中总是藏着一些“看不见的敌人”。

你知道吗？有一种神器专门用来对付这些空气中的“脏东西”，那就是陶瓷多管旋风除尘器！听名字就觉得很高大上吧？别着急，让我来给你唠唠它的工作原理，保证你听完后脑子里能闪现出一幅幅画面。

2. 陶瓷多管旋风除尘器的基本原理2.1 旋风分离的奥秘好嘞，我们先从它的基本工作原理说起。

这个除尘器呢，就像是一个巨大的风筝，专门捕捉空气中的灰尘。

当脏空气被吸进机器时，首先会进入一个旋风的区域。

在这里，空气就像被施了魔法，开始旋转。

哇塞，想象一下，灰尘在这个旋风中被甩得七荤八素，根本没办法逃走！2.2 陶瓷的秘密武器接下来，陶瓷的材质可不是随便选的。

它的耐高温和抗腐蚀性能，真是让人刮目相看。

想象一下，如果用普通的材料，面对那些热气腾腾的废气，估计早就变形了。

可是陶瓷呢，就像个“铁打”的兵，坚韧无比！这样一来，旋风中的灰尘就能轻松被捕获，空气变得干净清新。

3. 工作过程中的细节3.1 进气与旋转空气在进气口进入之后，会被分成几个小通道，形成多个旋风。

就像是一个热闹的集市，每个小通道都忙得不可开交。

这里可得提一提，旋转的速度也是非常关键的。

想象一下，飞快旋转的空气，犹如一场旋转木马上飞舞的小朋友，满场欢腾。

而在这种旋转的过程中，重的颗粒自然会受到离心力的影响，被甩到外侧，顺理成章地掉落到灰斗里。

3.2 灰尘的去向灰尘落到灰斗后，可不是说它们就此“解脱”，可得好好处理一番。

这里的灰斗就像个“垃圾桶”，定期需要清理，确保它不会被塞满。

想想，要是垃圾桶满了，可能就会有一场“腥风血雨”，空气又会变得脏兮兮的。

4. 结语综上所述，陶瓷多管旋风除尘器就像是空气中的“清道夫”，用它那强大的旋转力和耐高温的陶瓷材料，帮助我们去除那些看不见的脏东西，保护我们的呼吸健康。

JHDCC多管冲击式除尘器GLTE运行维护使用说明书上海双龙空调设备有限公司目录一、概述二、多管冲击式除尘器的组成三、除尘器型号、规格及装配方式标志举例四、除尘器的安装说明五、I型多管冲击式除尘器技术性能表六、II型多管冲击式除尘器技术性能表七、多管冲击式除尘器工作原理八、除尘器的运行九、除尘器的维护与保养十、一般故障及处理方法十一、除尘器电器系统一、概述JHDCC-GLTE型多管冲击式除尘器是我公司根据国外有关技术资料，结合我国实际生产和环境保护工程研制的一种新型，湿式除尘设备，是一种抑制局部和分散扬尘点粉尘飞扬，使含尘空气就地净化，消防污染，保护环境，回收有用物料，发展综合利用的先进设备。

该设备主要用于火力发电厂、煤场、粮饲加工、冶金、矿山、铸造、化工水泥厂以及其它各类粉扬尘点的除尘，经过环保部门测试，该除尘器各项性能指标均达到了国内外先进水平。

二、JHDCC-GLTE型多管冲击式除尘器的组成该除尘器的结构分为上、下箱体的两大部分，上箱体包括：1、挡灰板；2、联箱；3、进出风管；4、分配送风箱；5、喷头；6、两道挡水板；7、离心风机等。

下箱体包括：1、排污阀；2、喷淋管；3、电磁阀；4、电动推杆；5、液位控制仪等组成。

三、除尘器型号、规格及装配方式标志举例：SLTE —— 14 —— 11——左90°离心通风机出风口位置带离心通风机设计风量（14×10m3/h）多管冲击式除尘器型号四、除尘器的安装说明1、安装前应检查机组的完好性，由于在运输中有的紧固件密封垫，各连接件可能有松动，重新拧紧各连接件。

2、安装前应注意检修门开启方便，供水管路及排污装置便于观察维修。

3、由于除尘器的体积大，重量重，受运输条件限制，无法整体运输，故只能制成零部件出厂，运抵现场后，再有专业人员进行拼装成整机。

在安装当中要求水平线要平，位置要正确，安装质量密切关系着除尘器能否达到预期设计效果，能否保证安全，可靠高效地运行。

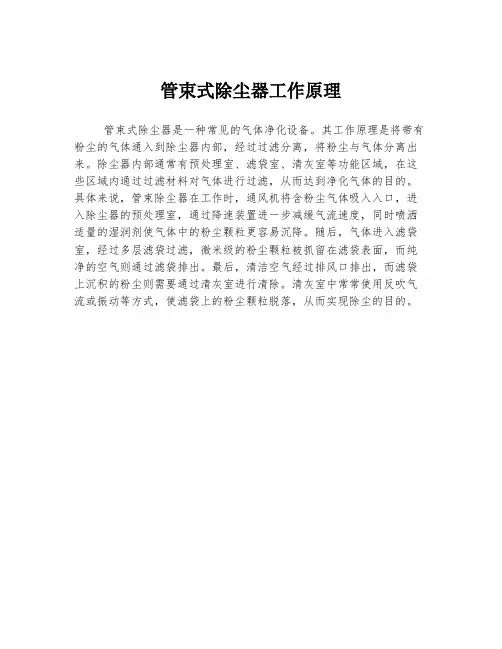

管束式除尘器工作原理
管束式除尘器是一种常见的气体净化设备。

其工作原理是将带有粉尘的气体通入到除尘器内部，经过过滤分离，将粉尘与气体分离出来。

除尘器内部通常有预处理室、滤袋室、清灰室等功能区域，在这些区域内通过过滤材料对气体进行过滤，从而达到净化气体的目的。

具体来说，管束除尘器在工作时，通风机将含粉尘气体吸入入口，进入除尘器的预处理室，通过降速装置进一步减缓气流速度，同时喷洒适量的湿润剂使气体中的粉尘颗粒更容易沉降。

随后，气体进入滤袋室，经过多层滤袋过滤，微米级的粉尘颗粒被抓留在滤袋表面，而纯净的空气则通过滤袋排出。

最后，清洁空气经过排风口排出，而滤袋上沉积的粉尘则需要通过清灰室进行清除。

清灰室中常常使用反吹气流或振动等方式，使滤袋上的粉尘颗粒脱落，从而实现除尘的目的。

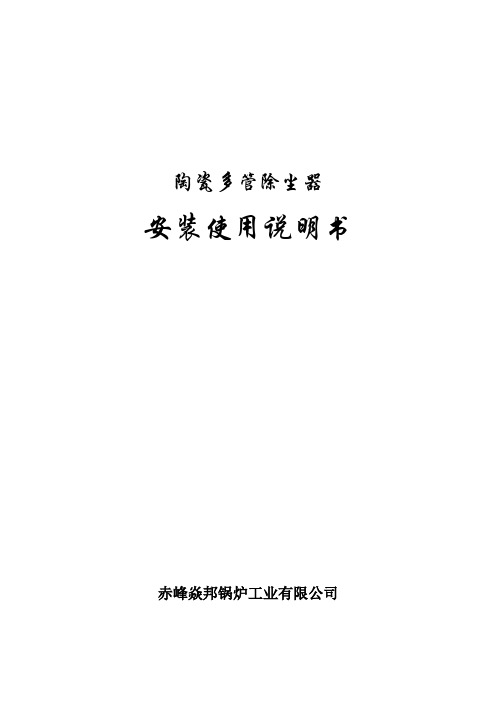

陶瓷多管除尘器安装使用说明书赤峰焱邦锅炉工业有限公司XTD-Q型陶瓷多管除尘器，系陶瓷材料制成。

耐腐蚀、耐磨损、耐高温，使用寿命可达20年之久，系国内首创，本除尘器运行性能稳定可靠，管理方便，维修简单，无运行费用，占地面积小，适用范围广，在锅炉粉尘治理中，从0.5-670吨/时都可选用本除尘器。

一、用途与特点1、适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。

如链条炉、往复炉、沸腾炉、抛煤机炉、煤粉炉、旋风炉、流化床炉等。

2、对于其它工业粉尘，同样可用本除尘器治理，还可利用本除尘器进行水泥及其它有实用价值的粉尘进行回收。

3、处理风量大，负荷适应性强，陶瓷机芯光滑耐用，不会产生堵塞现象，占地面积小，可根据用户场地情况，因地制宜，灵活地进行安装，置于室内、露天均可。

4、管理方便、维修简单。

5、对老除尘设备改造，原则上不用更换引风机。

二、工作原理本除尘器属旋风类除尘器，除尘机芯——导向器、旋风子、排气管系采用优质陶瓷材料制成，当含尘气体进入除尘器入口，通过陶瓷导向器，于旋风子内部旋转，在离心力作用下，粉尘与气体分离，粉尘降落在集尘箱内，经锁气器排出，同时也可采用干法除尘、湿法出灰。

并对可以利用粉尘进行回收。

三、XTD——Q型陶瓷多管除尘器的技术分析1、一次性投资少本除尘器与静电除尘器相比，总投资只有静电除尘器的1/2，与水膜式除尘器相比，不用水，没有二次扬程，没有废水排放，不需增加水处理的设备。

2、节约维修资金本除尘器基本不需维修。

3、节约能源本除尘器是节能型除尘器，它和电除尘、水膜式除尘一样，都需要克服烟气前进阻力消耗一定的电能，但它本身不需要消耗能源，电除尘器本身需消耗电能才能运行。

本产品所采用材料95%以上是非金属材料，可为国家节约大量的钢材等。

四、主要技术参数及规格1、阻力：一级阻力68-90mmH2O电站除尘器阻力：1100-1400pd2、除尘后烟尘排放浓度：20吨/时以下<150mg/m3干空气20吨/时以上<350mg/m3干空气3、烟气林格曼黑度0-1级四.设备外形及技术参数：代号型号XTD-1 XTD-2 XTD-4 XTD-6 XTD-8 XTD-10 XTD-15 XTD-20H 4 600 600 600 700 700 900 900 900H 3 1500 1500 1500 1800 1800 2000 2000 3000H 2 2450 2500 2550 2850 2925 3125 3200 4300H 1 2700 2850 2900 3200 3325 3525 3750 4950H 2900 3100 3150 3450 3600 3800 4100 5350L 1 420 820 1220 1220 1620 1620 2020 2020 L 2 820 820 1220 1620 1620 2020 2420 3220 A=b 200 300 300 300 350 350 500 600d 130 130 130 130 130 130 130 130A 570 600 1000 1300 1300 1700 2100 2900 处理烟气量 m3/h 3200 6400 12800 19200 25600 32000 48000 64000五、使用方法及注意事项1、使用除尘器前，要先开动引风机，如采用水法出灰，落灰池一定要先放满水后，再开引风机，停炉时，先关掉鼓风机。

管束式除尘器工作原理
管束式除尘器是一种常见的固体颗粒物过滤设备，它主要用于对工业废气中的灰尘、烟尘等进行过滤和除尘。

其工作原理主要包括以下几个方面：
1. 进气口：工业废气通过管道输送到管束式除尘器的进气口，进入除尘器。

2. 筛管阻力：进入除尘器后，工业废气通过筛管，因为筛管内部设置有多个障碍物，使气流受到阻碍，使灰尘等固体颗粒物质停留在筛管表面。

3. 清灰系统：随着时间的推移，筛管表面的灰尘等固体颗粒物质会越来越多，导致筛管阻力增大，影响除尘器的工作效率。

因此，除尘器内部设置有清灰系统，可以通过压缩空气、振动等方式将灰尘等固体颗粒物质清除。

4. 出口：经过筛管过滤和清灰处理后，工业废气中的固体颗粒物质被有效过滤和除尘，干净的气体从出口排出。

综上所述，管束式除尘器的工作原理主要是通过筛管阻力和清灰系统的配合作用，实现对工业废气中的固体颗粒物质进行过滤和除尘的效果。

- 1 -。

管式静电除尘器工作原理
管式静电除尘器是一种常见的空气污染控制设备，主要用于去除工业生产过程中产生的固体颗粒物。

它的工作原理主要包括以下几个步骤：
1. 架设电场：管式静电除尘器内部设置有一对电极，通常为正负极，形成一个电场。

其中一个电极是带正电的收集极，另一个电极是带负电的集尘极。

2. 预充电：在电场中断电之前，带有负电的集尘极会预先充电。

这可以通过给集尘极施加负电压或者通过等离子体放电的方式实现。

3. 粒子捕集：在通风过程中，通过气流带动着空气中的颗粒物进入管式静电除尘器。

当颗粒物通过电场时，由于带负电的集尘极和正电的收集极之间存在电势差，颗粒物会受到电场的作用而带有电荷。

4. 集尘：带电的颗粒物会被电场吸引到带正电的收集极上。

由于收集极上的电荷是正电荷，所以带有负电的颗粒物会被吸附在收集极上，从而实现除尘的效果。

5. 清灰：随着时间的推移，收集极上积累的颗粒物越来越多，会降低管式静电除尘器的除尘效率。

因此，需要定期清理或者通过振打装置去除累积的颗粒物，以保持设备的正常运行。

综上所述，管式静电除尘器主要通过建立电场，预充电，粒子
捕集，集尘和清灰等步骤实现对固体颗粒物的去除。

这种技术具有高效、低能耗、无二次污染等优点，广泛应用于工业领域中。

除尘器的原理
除尘器是一种用于去除空气中尘埃和杂质的设备，它在工业生
产和家庭生活中都有着重要的应用。

除尘器的原理主要是利用物理、化学或电气的方法将空气中的颗粒物质分离出来，从而净化空气。

首先，我们来看一下物理原理。

物理原理是指利用物理力学的
方法将空气中的颗粒物质分离出来。

比如，通过过滤的方式，将空
气中的尘埃和杂质截留在滤网上，让干净的空气通过。

另外，离心
分离也是一种常见的物理原理，它利用离心力将空气中的颗粒物质
和气体分离开来，达到净化空气的目的。

其次，化学原理也是除尘器的重要原理之一。

化学原理是指利
用化学反应将空气中的有害气体或颗粒物质转化成无害的物质。

比如，一些除尘器利用化学吸附剂吸附空气中的有害气体，然后经过
反应将其转化成无害的物质，从而净化空气。

另外，电气原理也是现代除尘器常用的原理之一。

电气原理是
指利用静电场或电子束将空气中的颗粒物质带电，然后通过电场力
或电子束的作用将其分离出来。

这种原理在一些高效的静电除尘器
中得到了广泛的应用。

除了以上几种原理，除尘器还可以根据具体的应用场景采用不同的原理进行组合，以达到更好的除尘效果。

比如，一些工业除尘器会采用多级过滤和静电除尘相结合的方式，以应对复杂的工业环境中的尘埃和颗粒物质。

总的来说，除尘器的原理是多种多样的，不同的除尘器会采用不同的原理来实现空气净化的目的。

在选择除尘器时，我们需要根据具体的使用场景和需要去选择合适的除尘器类型，以确保室内空气的清洁和健康。

希望本文对除尘器的原理有所帮助，谢谢阅读。

多管旋风除尘器工作原理
多管旋风除尘器是一种利用离心力和重力作用原理去除空气中颗粒物的装置。

其主要工作原理是将含有颗粒物的气体流经多根旋风管，通过气体的旋转和离心力作用，使颗粒物在管壁上沉积下来，从而实现除尘的效果。

多管旋风除尘器的结构主要由进出口管道、旋风管、集尘室、底部排灰器等组成。

气体经过进口管道进入旋风管，由于旋风管内部设置了导流板和离心叶轮，使得气体流动呈旋转状态，从而使颗粒物在离心力的作用下向壁面沉积。

沉积下来的颗粒物积聚在集尘室中，通过底部排灰器清除。

同时，多管旋风除尘器还可以根据不同的工作条件调整进出口管道的位置和角度，以达到更好的除尘效果。

相比传统的过滤除尘器，多管旋风除尘器具有以下几大优点：
1.处理空气流量大，能够适应高浓度、大风量的气体处理。

2.除尘效率高，能够有效去除直径大于5微米的颗粒物。

3.结构简单，维护方便。

4.适用范围广，可以用于钢铁、矿山、水泥、化工等领域的气体处理。

多管旋风除尘器虽然具有较高的除尘效率，但也存在一些问题需要注意。

例如，由于旋风管内部的离心力作用，会使气体内部的压力产生变化，从而影响系统的稳定性。

同时，旋风管内部也容易积聚灰尘，需要定期清理。

总的来说，多管旋风除尘器是一种高效、稳定、可靠的除尘设备，适用于各种行业的气体处理。

在使用过程中，需要根据具体情况进行维护和保养，以确保其长期稳定运行。
