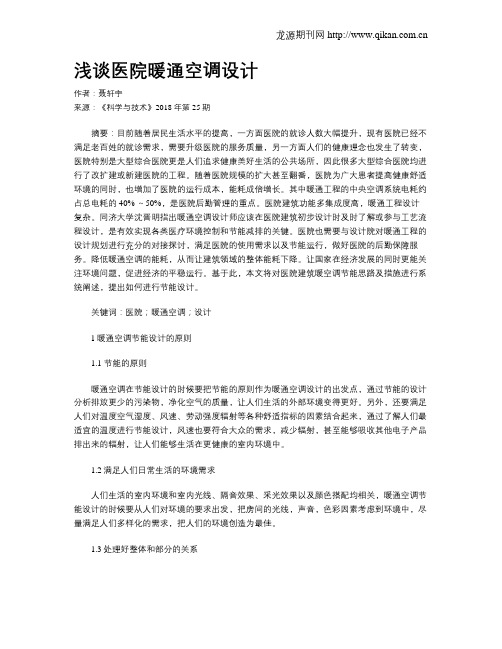

浅谈医院暖通空调设计作者：聂轩宇来源：《科学与技术》2018年第25期摘要：目前随着居民生活水平的提高，一方面医院的就诊人数大幅提升，现有医院已经不满足老百姓的就诊需求，需要升级医院的服务质量，另一方面人们的健康理念也发生了转变，医院特别是大型综合医院更是人们追求健康美好生活的公共场所，因此很多大型综合医院均进行了改扩建或新建医院的工程。
随着医院规模的扩大甚至翻番，医院为广大患者提高健康舒适环境的同时，也增加了医院的运行成本，能耗成倍增长。
其中暖通工程的中央空调系统电耗约占总电耗的 40% ～50%，是医院后勤管理的重点。
医院建筑功能多集成度高，暖通工程设计复杂。
同济大学沈晋明指出暖通空调设计师应该在医院建筑初步设计时及时了解或参与工艺流程设计，是有效实现各类医疗环境控制和节能减排的关键。
医院也需要与设计院对暖通工程的设计规划进行充分的对接探讨，满足医院的使用需求以及节能运行，做好医院的后勤保障服务。
降低暖通空调的能耗，从而让建筑领域的整体能耗下降。
让国家在经济发展的同时更能关注环境问题，促进经济的平稳运行。
基于此，本文将对医院建筑暖空调节能思路及措施进行系统阐述，提出如何进行节能设计。
关键词：医院；暖通空调；设计1暖通空调节能设计的原则1.1 节能的原则暖通空调在节能设计的时候要把节能的原则作为暖通空调设计的出发点，通过节能的设计分析排放更少的污染物，净化空气的质量，让人们生活的外部环境变得更好。
另外，还要满足人们对温度空气湿度、风速、劳动强度辐射等各种舒适指标的因素结合起来，通过了解人们最适宜的温度进行节能设计，风速也要符合大众的需求，减少辐射，甚至能够吸收其他电子产品排出来的辐射，让人们能够生活在更健康的室内环境中。
1.2满足人们日常生活的环境需求人们生活的室内环境和室内光线、隔音效果、采光效果以及颜色搭配均相关，暖通空调节能设计的时候要从人们对环境的要求出发，把房间的光线，声音，色彩因素考虑到环境中，尽量满足人们多样化的需求，把人们的环境创造为最佳。
简述某医院的暖通空调设计【摘要】结合工程实例,介绍某医院建筑的暖通空调设计,特别介绍了净化空调系统的设计【关键词】洁净空调；icu；设备夹层近几年国家大力支持医疗基本设施的建设，医疗制度的改革，因此很多地区陆续新建、改建和扩建医疗建筑。
由于医疗建筑内部使用性质的不同,所以暖通空调系统形式也就存在差异。
以病房而言，普通病房仅需满足人员的舒适度要求,传染病房则需要预防感染而满足净化要求。
本文结合具体工程实例,详细介绍了医院的暖通空调设计方案。
1 工程概况医院病房楼建筑面积为98281.94㎡,地下2层,地上19层,建筑总高度为87.10 m。
2 室内设计参数表1室内设计参数房间名称夏季冬季夏季最小新风量室内噪声干球温度（℃）相对湿度（%）干球温度（℃）相对湿度（%） m3/h.p （次/h）db(a)病房26 ≤60 20 ≥40 50 ≤45护士站26 ≤60 18 ≥40 30 ≤50诊室26 ≤60 20 ≥40 30 ≤45百级手术室22 50 22 40 60（6）≤50万级手术室22 50 22 40 60（6）≤50洁净走道 24 60 24 45 （3）≤55i c u 24 60 24 45 （3）≤50cc u 24 60 24 45 （3）≤45表2洁净区域指标名称最小静压（pa）换气次数（次/h）手术区手术台工作面高度截面平均风速（m/s）温度（℃）相对湿度(%) 最小新风量m3/h.p（次/h）对相邻级别洁净室百级手术室+8 - 0.25~0.30 22 40 60（6）万级手术室+8 22 - 22 40 60（6）无菌器械 +5 13 - 24 45 3洁净走道 +5 13 - 24 45 3icu +5 13 - 24 45 3ccu +5 13 - 24 45 33 空调、通风及采暖设计3.1 空调冷热源院区内已有的集中冷冻机房,供给全院的空调、采暖冷热水。
夏季冷源采用四台蒸汽溴化锂冷水机组。
暖通空调毕业设计论文暖通空调设计论文摘要：暖通空调系统在现代建筑中起着重要的作用。
本文介绍了暖通空调系统的设计原理和应用技术，并针对其中一建筑进行了暖通空调系统的设计。
通过系统的分析和计算，得出了合理的设计方案，并对系统的运行效果进行了评估。
关键词：暖通空调系统、设计原理、应用技术、设计方案、运行效果一、引言暖通空调系统是指以人为中心，为了改善人们在室内的热环境、湿环境和空气质量而进行的技术措施和工程设备的系统。
暖通空调系统在现代建筑中应用广泛，不仅可以提供舒适的室内环境，还可以实现节能减排的目标。
因此，对暖通空调系统进行科学的设计是十分重要的。
二、暖通空调系统的设计原理（一）热负荷计算热负荷计算是暖通空调系统设计的基础，主要包括计算室内热传递热负荷、室外热传递热负荷和风量热负荷。
根据建筑的建筑面积、墙体、窗户、楼顶、地面、人员活动和设备等因素，利用热传递计算公式和热负荷计算软件，得出室内外热负荷的数值，为暖通空调系统的容量确定提供参考依据。
（二）供热系统的设计供热系统是暖通空调系统中的重要组成部分，主要包括锅炉、循环水泵、换热器、水处理设备等。
供热系统的设计需要考虑到建筑的供热需求和能源利用效率。
根据热负荷计算的结果，确定供热系统的容量，并选择合适的设备以及管道布局，使其满足建筑的采暖需求。
（三）空调系统的设计空调系统主要包括送风系统和排风系统。
送风系统通过空调机组将处理过的新风送入室内，保持室内空气的新鲜和舒适；排风系统通过风机将室内污染的废气排出，提供良好的室内环境。
设计空调系统需要考虑到建筑的通风需求和舒适性要求，合理选择空调机组和风机，并进行合理的布局和管道设计。
三、暖通空调系统的应用技术（一）变频技术变频技术是目前暖通空调系统中广泛应用的技术之一，通过调整设备的运行频率，实现能源的节约和运行的灵活性。
利用变频技术可以根据室内的热负荷情况和人员的需求，调整空调机组的负荷和运行时间，提高系统的能效比。
浅谈医院暖通空调设计摘要：空调的出现为人们的生活带来的较大的改变，酷暑能乘凉，寒冬能取暖，提升了人们的生活质量。
当前空调种类繁多，各个空调的安装与调试均有不同，尤其是暖通空调设备的安装与调试工作，与其他空调相比具有较强的复杂性。
医院作为一种综合能力很高的建筑，对于各方面的设计要求与其他建筑也大有差异，在暖通空调的设计方面同样如此，相关设计人员在制定施工方案时，需要从各个角度考虑空调的适应性，不仅要满足医院的标准要求，还要考虑到患者的舒适程度。
关键词：医院；暖通空调；设计；施工管理前言：医院建筑的用途和地位都是比较特殊的，对于环境的要求是非常高的，所以，医院建筑整体能源要比其他公共建筑高出几倍，在此当中，暖通空调系统的能耗是最高的。
通过这些可以看出，如想环保理念得到充分发挥，需坚持可持续发展观，对医院建筑暖通空调系统实施节能设计，以此来提升暖通空调系统整体运行效率、降低暖通空调系统能源耗损量。
1医院暖通空调设计1.1医院消毒供应中心暖通空调设计1.1.1排出设备余热医院中的部分医疗设备在使用过程中会出现高温发烫的情况，比如消毒供应室中的消毒设备、除菌设备和清洗设备等，在运行的时候会产生大量的散热，不仅会影响设备的正常使用与寿命，同时还会影响消毒供应室内部的温度与湿度。
为确保医疗设备和器械在正常工作下保持合理的温度，需要将医疗设备和器械在工作时产生的余热，通过通风系统与暖通空调及时的进行调节散热。
清洗和除菌的设备在运行过程中产生的大量余热，在散发的时候还会出现聚集的情况，在医疗设备的安装与暖通空调设计的施工阶段，工作人员需要将暖通空调中的排风系统管道与医疗设备自带的排风口相互连接，从而通过采用强排风的方式将医疗设备产生的高温气体排放出去，避免影响房间内部的环境。
另外，为了保证密闭空间内空气流动与压力的合理性，工作人员还需在医疗设备的侧下方位置，设置一个新的风口，从而通过暖通空调的新风机组为设备进行送风，实现降温。
暖通空调毕业论文暖通空调技术在现代社会中扮演着重要角色。
在建筑物的设计与施工中，暖通空调系统是必不可少的一环。
暖通空调系统不仅能保证室内的温度、湿度、空气质量，还能提高室内舒适度，提高人们的生活质量。
本文将从暖通空调系统的结构、设计原则、运行原理以及维护管理等方面进行分析和论述，希望能够对暖通空调技术有一定的了解和认识。
一、暖通空调系统的结构暖通空调系统主要由冷热源设备、空气处理设备、输送设备以及温控设备组成。
其中，冷热源设备包括空调机组、冷水机组等，空气处理设备包括送风机、新风机、排风机等，输送设备包括风管、水管等，温控设备包括温度传感器、温控器等。
二、暖通空调系统的设计原则设计暖通空调系统时需要考虑以下几个原则：1、合理性原则。
设计时应根据建筑物的用途、结构和环境条件，合理配置冷热源设备、空气处理设备、输送设备和温控设备，以达到使用效果的最佳化。
2、节能性原则。
在设计过程中应考虑节能措施，例如合理利用建筑物本身的自然条件，如采用地热、太阳能等新能源，或采用高效节能设备等，最大程度节约能源。
3、可靠性原则。
设计时应考虑设备和材料的可靠性和耐用性，以确保设备长期稳定运行，减少维修和更换次数。
4、安全性原则。
在设计运行过程中应考虑操作者和使用者的安全，设计时应注意机房的安全和通风等问题，保证安全和健康。
三、暖通空调系统的运行原理暖通空调系统的运行原理是以空气和水为媒介，将室内的热量、湿度、空气质量等进行调节。
具体可以分为以下几个步骤：1、冷热源设备加热或制冷的过程。
空调系统通过制冷剂或空气对冷热源设备进行制冷或加热。
2、空气处理的过程。
空气处理设备对室内空气进行处理，如加湿、除湿、过滤等，使空气质量得到控制。
3、空气输送的过程。
输送设备将经过空气处理的空气输送到各个房间，保证房间内的通风和换气。
4、温度控制的过程。
温控设备对室内的温度进行控制，确保室内温度的稳定和舒适。
四、暖通空调系统的维护管理维护管理是保证暖通空调系统正常运行和延长其使用寿命的重要环节。
中央空调市场年月(上)1前言近年来，随着人民生活水平日益提高，人们对就医条件也有了更高的要求，因而国内的医院建设发展很快，很多大、小医院均在扩建、改建。
与其他建筑相比，医疗建筑使用功能复杂，特别是综合性医院，人流量大，疾病种类多，且医院的功能更趋复杂化。
因此，医疗建筑对暖通空调系统，尤其是净化空调系统的要求越来越高，空调系统在医疗建筑中的应用越来越广。
同时，考虑到节约能源，环境友好的要求，对该类建筑的暖通空调系统的设计值得大家广泛探讨。
笔者不久前参与了中部某医院的工程招标，结合该医院空调系统的设计方案，本文仅浅谈笔者对该类空调系统设计的看法。
2工程概述该医院为一县级人民医院，目前在建的项目为该医院新的综合大楼，划分为门诊部、诊疗部及住院部，是该医院的扩建项目，有着明晰的功能分区，各功能做到按污染、半污染、清洁分区。
该综合楼共12层，建筑面积约30000m 2。
其中1～5层为门诊部及诊疗部，手术室、急诊室设在1层，6层以上为住院部。
该综合楼空调系统采用的冷、热源为制冷量960kW 风冷螺杆式冷水（热泵）机组4台。
空调系统采用风机盘管加新风系统，以保证各个房间可以分别控制。
该综合楼手术部较集中，集中设置了净化空调系统，在空调系统新风口、系统正压段及末端的天花板送风装置附近分别设置不同级别的空气过滤器，气流组织形式为手术台上方垂直送风，双侧下回风。
为了满足该综合楼住院部全年生活热水供应的要求，另外单独配置了住院部热水供热源设备，采用了制热量15.6kW 空气源热泵机组2台，并配有热水箱、辅助电热水器及水处理仪，以满足60t/天的供水要求，供水温度为60℃，回水温度为55℃。
3系统分析该空调系统为医疗建筑综合楼空调系统，系统舒适性要求高，要求室内温度的波动不宜太大；医院各部门空调使用时间不一致，门诊部以及诊疗部为白天供空调，夜间则停止供应；门诊部中的急诊室及住院部需要24小时空调供应。
过渡季节会出现某些部门如住院部需要供暖，而某些部门如手术部需要供冷的情况。

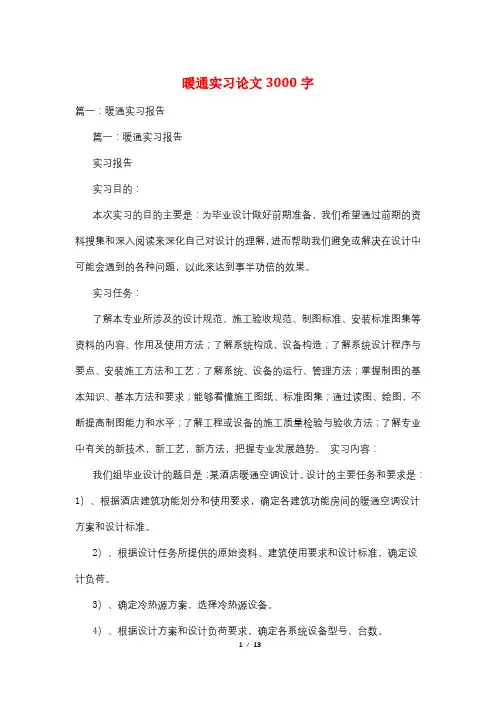

暖通实习论文3000字篇一：暖通实习报告篇一：暖通实习报告实习报告实习目的：本次实习的目的主要是：为毕业设计做好前期准备，我们希望通过前期的资料搜集和深入阅读来深化自己对设计的理解，进而帮助我们避免或解决在设计中可能会遇到的各种问题，以此来达到事半功倍的效果。
实习任务：了解本专业所涉及的设计规范、施工验收规范、制图标准、安装标准图集等资料的内容、作用及使用方法；了解系统构成、设备构造；了解系统设计程序与要点、安装施工方法和工艺；了解系统、设备的运行、管理方法；掌握制图的基本知识、基本方法和要求；能够看懂施工图纸、标准图集；通过读图、绘图，不断提高制图能力和水平；了解工程或设备的施工质量检验与验收方法；了解专业中有关的新技术，新工艺，新方法，把握专业发展趋势。
实习内容：我们组毕业设计的题目是：某酒店暖通空调设计。
设计的主要任务和要求是：1）、根据酒店建筑功能划分和使用要求，确定各建筑功能房间的暖通空调设计方案和设计标准。
2）、根据设计任务所提供的原始资料、建筑使用要求和设计标准，确定设计负荷。
3）、确定冷热源方案，选择冷热源设备。
4）、根据设计方案和设计负荷要求，确定各系统设备型号、台数。
主要任务包括：空调设计：通风设计冷热源设计暖通消防设计等。
主要设计标准、规范、措施有：《民用建筑供暖通风与空气调节设计规范》gb50736-2021《建筑设计防火规范》gb 50016-2021《高层民用建筑设计防火规范》（2021年版）gb 50045-95《汽车库、修车库、停车场设计防火规范》 gb 50067-97《公共建筑节能设计标准》 gb 50189-2021《全国民用建筑工程设计技术措施 / 暖通空调?动力（2021年版）》1、暖通空调系统的类型暖通空调系统种类繁多，但是基本原理都是相通的。
其常见的几种类型是：全空气系统、空气—水系统和全水系统。
另外还有：分散式供冷或供暖、热泵系统、热回收系统和蓄冷。
暖通毕业论文暖通工程是指在建筑物中进行供热、供冷、通风和空调系统设计、施工和运行管理的工程领域。
随着社会的发展和人民生活水平的提高，暖通工程在建筑领域的重要性也越来越大。
因此，本篇论文将围绕暖通工程的重要性、发展现状和未来发展趋势展开论述。
暖通工程在建筑领域起到了至关重要的作用。
首先，暖通工程能够为建筑物提供舒适的室内环境。
通过科学合理的设计和施工，暖通系统可以保证室内温度、湿度、新鲜空气的供应及室内空气质量的控制，提高人们的生活质量和工作效率。
其次，暖通工程还能够降低能源消耗和对环境的污染。
通过合理利用太阳能、地热能等可再生能源和应用高效节能设备，暖通系统可以减少能源的浪费和对环境的影响，达到可持续发展的目标。
最后，暖通工程对于建筑物的运行和维护管理也起到了重要的作用。
良好的暖通系统设计可以减少设备的故障率和维修成本，延长设备的使用寿命，提高建筑的价值和持久性。
目前，我国的暖通工程发展较快。
随着经济的迅猛发展和人民生活水平的提高，人们对室内环境的要求也越来越高。
同时，政府对能源消耗和环境污染的限制也逐渐加强。
在这种背景下，暖通工程得到了广泛应用和发展。
近年来，我国推行了一系列的节能政策和标准，推动暖通系统的节能改造和技术创新。
同时，房地产行业的快速发展也为暖通工程的发展提供了有力的支撑。
不仅如此，我国的暖通工程在国际上也开始崭露头角，越来越多的国内暖通公司参与到海外暖通工程的设计和施工中。
未来，暖通工程将继续向着智能化、绿色化、可持续发展的方向发展。
随着人工智能和物联网技术的不断进步，暖通系统将越来越智能化和自动化。
通过智能感知、数据分析和自动控制技术，暖通系统可以实现精细化运行管理，提高能源利用效率和系统的稳定性。
同时，绿色建筑和节能建筑的发展也将推动暖通系统的绿色化发展。
通过应用更多的可再生能源和高效节能设备，暖通系统可以实现低能耗、低污染和高效运行。
未来，暖通工程还将与新能源、节能技术、环保技术等领域的发展相结合，为建筑领域提供更加高效和可持续的解决方案。
暖通空调毕设论文正文展望空调技术的进展，〝节约能源、爱护环境和猎取趋于自然条件的舒服健康环境〞必将是空调技术进展的总目标。
现代空调的进展，既是节能技术、空调技术的进展过程，又是一个操纵不断加强、精确、深化的过程。
现代空调都将在注重以下几个方面的研究和进展：1.能源的合理利用；2.室内空气品质的改善；3.加强信息技术和自动操纵技术的空调行业的应用；4.加强标准化建设。
作为热能与动力工程专业的学生，选取空调工程设计作为毕业设计内容，并在设计中能够综合考虑节约能源、爱护环境等因素，加深对专业技术进展的把握。
毕业设计是本专业重要的综合学习过程，也是把基础理论知识和专业知识应用到实际工程的重要教学环节。
有利于学生初步把握空调工程设计的差不多方法和差不多技能，为把学生培养成合格的专业人才作好综合的预备。
为提高自身专业素养，初步把握空调工程设计能力，以〝辽宁省朝阳市宾馆的空调工程设计〞作为毕业设计课题进行毕业设计的实践学习。
1.1选题背景及研究意义随着我国人民生活水平的不断提高，消费劲增强。
近年来修建了许多宾馆建筑，同时向多元化方向进展，建筑规模越来越大。
装饰豪华、设施全面、多维服务，集住宿、商贸、娱乐、运动为一体的高级宾馆建筑也层出不穷。
宾馆是一个流淌人口众多的公共场所，室内空气的温湿度、洁净度和新奇空气量等，对客人的躯体健康阻碍专门大。
因此，宾馆建筑设施的空气环境越来越被卫生部门所重视。
我国卫生防疫部门对宾馆建筑提出了卫生要求，对较大的重点宾馆还进行过监测，对一些已建的大中宾馆地点要求进行改造，增设通风设施或加建空气调剂装置。
宾馆建筑不断的增多，以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。
由于能源的紧缺，节能问题越来越引起人们的重视。
因此迫切需要为宾馆场所安装配置节能、健康、舒服的中央空调系统来满足人们对高生活水平的追求。
中央空调是现代建筑必须具备的条件之一。
中央空调能够改善和提高人们工作和居住环境的质量，改善和提高人们的生活和健康水平。
某医院暖通空调系统设计毕业论文一.工程概况本工程为省市昆山某医院暖通空调系统设计，建筑规划总用地面积131418.4m2，建设床位规模2000，日门诊量12000人（上限）。
总建筑面积275674.6m2，其中地上建筑面积230754.3m2，地下建筑面积44920.3m2。
本次毕业设计计划完成昆山医院住院楼（D区）的暖通空调系统设计,建筑面积约为50000 m2（五层至十六层为标准层）。
外墙为200mm钢筋混凝土墙，导热系数λ=1.74W/m·K，密度ρ= 2500kg/m3，比热C p=837J/kg·K。
保温采用聚苯乙烯材料,λ=0.047W/m·K，密度ρ=30kg/m3，比热C p=1465J/kg·K，保温材料的厚度依据国家或当地建筑节能标准计算确定。
墙100mm钢筋混凝土墙，抹灰。
窗结构为塑钢中空（中空12mm）双层6mm厚普通玻璃保温窗，传热系数m= 3.5W/m2·K。
屋面为采用150mm厚钢筋混凝土楼板，导热系数λ=1.74W/m·K，密度ρ= 2500kg/m3，比热C p=837J/kg·K。
上加加气混凝土保温层,λ=0.22W/m·K，密度ρ=700kg/m3，比热C p=1340J/kg·K。
保温材料的厚度依据国家或当地建筑节能标准计算确定。
楼板采用钢筋混凝土楼板，厚度为130mm。
地下一层地面为保温地面。
省市昆山夏季大气压力为1003.7kPa，室外计算干球温度为34.4℃，室外相对湿度为67%，湿球温度为28.9℃；冬季大气压力为1024.1kPa，室外计算干球温度为-2.5℃，室外相对湿度为77%。
二.负荷计算2.1围护结构的确定2.1.1体形系数体形系数是建筑物与室外大气接触的外表面积与其所包围的体积的比值，计算公式见式(2-1)：S=S总V(2-1)式中：——建筑物体形系数，㎡/m³；S总——建筑物与室外大气接触的外表面积，其中外表面积不包括地面和不供暖楼梯间隔墙和户门的面积，㎡；——建筑物外表面积包围的体积，m³。
经计算，建筑的楼高为68m，外表面积为56773㎡，体积为235348m³，体形系数S=56773㎡/235348m³=0.24㎡/m³。
计算结果列于表2-1。
表2-1体形系数2.1.2窗墙比窗墙比为某一朝向的外窗总面积与同朝向墙面总面积的比值，计算公式见(2-2)：C M=S窗S墙(2-2)式中：C M——建筑物某一朝向窗墙比；S窗——某一朝向的外窗总面积，㎡；S墙——同朝向墙面总面积，即建筑层高与开间定位线围成的面积（包含同朝向外窗总面积），㎡。
由图2-1可知，建筑物有东北、西北、西南、北、东、南共六个朝向的外墙。
图2-1五层平面图经计算，建筑物各个朝向的窗墙比如表2-2所示。
可知各个朝向的窗墙比在0.2~0.3之间。
表2-2建筑物各朝向窗墙比本次毕业设计项目位于省市昆山，由于昆山与市距离很近，根据GB 50189-2005《公共建筑节能设计标准》4.2.2节要求:“当建筑所处城市属于温和地区时，应判断该城市的气象条件与表4.2.1中的哪个城市最接近，围护结构的热工性能应符合那个城市所属气候分区的规定。
”查阅GB 50189-2005《公共建筑节能设计标准》表4.2.1（见表2-3），判断昆山属于夏热冬冷地区。
表2-3主要城市所处气候分区查阅GB 50189-2005《公共建筑节能设计标准》，夏热冬冷地区围护结构传热系数和遮阳系数限值如表2-4所示。
由于各个朝向的窗墙比均在0.2~0.3之间。
所以外窗传热系数m=3.5W/m2·K满足要求。
表2-4夏热冬冷地区围护结构传热系数和遮阳系数限值2.1.3保温层厚度传热系数为围护结构两侧空气温差为1℃，单位时间通过单位面积围护结构的传热量，计算公式见(2-3)：K =11αn +Σδαλλ+R k +1αw(2-3) 式中：——围护结构的传热系数，W/(㎡·℃)； αn ——围护结构表面热交换系数，W/(㎡·℃)； αw ——围护结构外表面热交换系数，W/(㎡·℃)； ——围护结构各层材料的厚度，m ；m ——围护结构各层材料的导热系数，W/(m ·℃)； αλ——材料导热系数修正系数；R k——封闭空气间层的热阻，W/(㎡·℃)。
根据GB 50736-2012《民用建筑供暖通风与空气调节设计规》表5.1.8-1~5.1.8-4查得各项参数：围护结构表面热交换系数αm=8.7W/(m2·K)，围护结构外表面热交换系数αw=23W/(m2·K),封闭空气间层的热阻R k=0。
外墙厚度δ=0.2m,导热系数λ=1.74W/m·K,密度ρ=2500kg/m3，比热C p=837J/kg·K，材料导热系数修正系数αλ=1.6W/(m2·K)。
外墙保温层导热系数λ=0.047W/m·K,密度ρ=30kg/m3，比热C p=1465J/kg·K，材料导热系数修正系数αλ=1.2W/(m2·K)。
屋面厚度δ=0.15m, 导热系数λ=1.74W/m·K,密度ρ=2500kg/m3，比热C p=837J/kg·K。
材料导热系数修正系数αλ=1.6W/(m2·K)。
屋面保温层导热系数λ=0.22W/m·K,密度ρ=700kg/m3，比热C p=1340J/kg·K。
材料导热系数修正系数αλ=1.2W/(m2·K)。
根据表2-4可知：外墙的传热系数限值为K≤1.0W/(m2·K)，屋面的传热系数限值为K≤0.7W/(m2·K),根据式2-3，求得外墙保温层厚度δ≥0.0434m，屋面保温层厚度δ≥0.321m。
取外墙保温层厚度δ=43m m，屋面保温层厚度δ=320m m，根据式2-3，求得外墙的传热系数为K=1.0W/(m2·K)，屋面的传热系数为K=0.7W/(m2·K)2.1.4最小传热阻围护结构在规定的室外计算温度和室计算温湿度条件下，为保证围护结构表面温度不低于室空气露点，从而避免结露，同时避免人体与表面之间的辐射换热过多而引起的不舒适感所必须的传热阻。
计算公式见(2-4)：R 0·min =α(t n −t we )Δt yR n (2-4)式中：——围护结构温差修正系数； t n ——室计算温度，℃；R n ——围护结构表面传热阻，㎡·℃/W ；Δm y ——供暖室计算温度与围护结构表面温度的允许温差，℃； t we ——冬季围护结构室外计算温度，℃[根据式(2-5)计算热惰性指标D 的值确定]。
D =∑R m S m m m =1 (2-5)式中：R m ——各层材料的传热阻，㎡·℃/W ；S m ——各层材料蓄热系数，W/(㎡·℃)；按式(2-6)计算。
S =√2πmmmm(2-6) 式中：m ——材料的比热，J/(kg ·℃)； m ——各层材料的密度，kg/m ³； ——材料导热系数，W/(m ·℃)；m ——温度波动周期，s(一般取24h=86400s)。
根据式(2-5)和式(2-6)求得外墙热惰性指标：D =∑R m S m=mm =1∑δm λm √2πm m m m m mmmm =1=0.21.74√2π×837×2500×1.7486400+0.0430.047√2π×1465×30×0.04786400=2.22根据式(2-5)和式(2-6)求得屋面热惰性指标：D=∑R m S m=mm=1∑δmλm√2πm m m m m mmmm=1=0.151.74√2π×837×2500×1.7486400+0.320.22√2π×1340×700×0.2286400=7.03查阅《实用供热空调设计手册》表4.1-2（如图2-5），外墙热惰性指标D在1.6~4.0之间，属于类型Ⅲ，屋面的热惰性指标D大于6.0，属于类型Ⅰ。
供暖室外计算干球温度为m m′=−2.5℃，累年最低日平均温度m m,mmm=−12.1℃，求得：外墙冬季室外计算温度m m,m=0.3m m′+0.7m m,mmm=0.3×(−2.5)+ 0.7×(−12.1)=−9.22℃屋面冬季室外计算温度m m,m=m m′=−2.5℃图2-5围护结构冬季室外计算温度查阅《供热工程》（第一版）附录1-1和1-2（见表2-6），由于设计项目为医院，取冬季室计算温度t n=20℃，温差修正系数α=1。
表2-6冬季室计算温度和温差修正系数查阅《供热工程》（第一版）附录1-3（见表2-7），由于设计项目为医院，取外墙∆m m=6℃，屋面∆m m=4.5℃。
表2-7允许温差根据式2-4求得：外墙最小传热阻R0·min=α(t n−t we)Δt y R n=20−(−9.22)6×18.7=0.56m2·℃/m屋面最小传热阻R0·min=α(t n−t we)Δt y R n=20−(−2.5)4.5×18.7=0.57m2·℃/m查阅GB 50189-2005《公共建筑节能设计标准》(见表2-4)，外墙传热系数K≤1.0W/(m2·K),屋面K≤0.7W/(m2·K),即:=1m2·℃/m>0.56m2·℃/m外墙传热阻R=1K=1.43m2·℃/m>0.57m2·℃/m屋面传热阻R=1K最小传热阻满足要求。
2.2设计参数选择五层（标准层）101号房间为标准房间（图2-2），房间功能为病房，面积为39m2，计算此房间的冬季与夏季负荷，并与华电源软件的负荷计算结果进行比较。
图2-2典型房间平面图根据GB 50736-2012《民用建筑供暖通风与空气调节设计规》表3.0.2，101号房间的房间功能为病房，冬季室空气设计温度取20℃，相对湿度取40%；夏季室空气设计参数取26℃，相对湿度取60%。
灯光指标为6W/㎡，人员指标为6㎡/人，设备指标为20W/㎡。
其他房间设计参数见计算书。
2.3热负荷计算围护结构的耗热量，应包括基本耗热量和附加耗热量。
围护结构的基本耗热量应按下式计算：Q=mmm(m m−m mm) (2-4)式中：——结构的基本耗热量（W）；m——围护结构温差修正系数，按《民用建筑供暖通风与空气调节设计规》表5.2.4采用；m——围护结构的面积（㎡）；——围护结构的传热系数（W/㎡·℃）；t n——供暖室设计温度(℃)，按《民用建筑供暖通风与空气调节设计规》第3章采用；m mm——供暖室外设计温度(℃)，按《民用建筑供暖通风与空气调节设计规》第4章采用；t一项可直接用冷侧温度值代入，不再注：当已知或可求出冷测温度时，wn进行 值修正。
