锅炉各受热面的结构及布置形式-图文省煤器在锅炉中的主要作用是：①吸收低温烟气的热负以降低排烟温度，提高锅炉效率，节省燃料。
②由于给水在进入蒸发受热而之前先在省煤器内加热，这样就减少了水在蒸发受热面内的吸热量，因此可用省煤器替代部分造价较高的蒸发受热面。
也就是以管径较小、管壁较薄、传热温差较大、价格较低的省煤器来代替部分造价较高的蒸发受热面。
③提高了进入汽包的给水温度，减少于给水与汽包壁之间的温差，从而使汽包热应力降低。
基于这些原因，省煤器已成为现代锅炉必不可少的部件。
按照省煤器出口工质的状态省煤器可分为沸腾式和非沸腾式两种。
如出口水温低于饱和温度，叫做非沸腾式省煤器，如果水被加热到饱和温度并产生部分蒸汽，就叫做沸腾式省煤器。
省煤器按所用材质又可分为铸铁式和钢管式，铸铁式耐磨损和耐腐蚀但不能承受高压。
钢管省煤器应用于大型锅炉，它是由许多并列（平行)图6-3错列布置省煤器的结构1—蛇形臂；2—进口联箱；3—出口联箱；4—支架；5—支承梁；6—锅炉钢架；7—炉墙；8—进水管的管径为28～42mm的蛇形管组成。
蛇形管可以顺列也可错列。
为使省煤器受热面结构紧凑，一般总是力求减小管间节距。
管子多数为错列布置。
错列布置省煤器的结构如图6—3所示。
蛇形管的两端分别与进口联箱和出口联箱相连，联箱一般布置在烟道外。
省煤器的管子固定在支架上，支架支承在横梁上而横粱则与锅炉钢架相连接。
省煤器管子一般为光管，为了强化烟气侧热交换和使省煤器结构更紧凑可采用鳍片管、肋片管和膜式受热面，它们的结构如图6—4所示。
焊接鳍片管省煤器所占据的空间比光管式大约少20％～25％，轧制鳍片管省煤器可使外形尺寸减少40％一50％。
鳍片管和膜式省煤器还能减轻磨损。
这主要是因为它比光管省煤器占有空间小，因此在烟道截面不变的情况下，可采用较大的横向节距。
从而使烟气流通截面增大，烟气流速下降磨损减轻。
肋片式省煤器主要特点是热交换面积明显增大，这对缩小省煤器的体积、减少材料消耗很有意义。

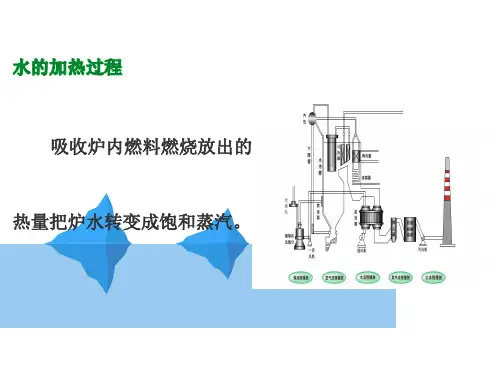

锅炉蒸发设备的任务是利用炉膛高温火焰的辐射热加热经省煤器预热后的给水，使水在水冷壁中汽化，从而产生一定数量和品质的饱和蒸汽，送入过热器系统继续加热。
锅炉蒸发设备主要由汽包、下降管、水冷壁、联箱及其连接管道组成。
工质在由这些蒸发设备组成的闭合回路中流动，叫做水循环。
Rankine cycleBrayton cycle在近代动力锅炉中，炉墙上均敷设了水冷壁。
¾中压锅炉的水冷壁是蒸发受热面。
¾高压和超高压锅炉的水冷壁主要是蒸发受热面，但炉膛顶部常布置辐射过热器。
¾直流锅炉中，一部分水冷壁用作加热受热面和过热受热面，但水冷壁仍然主要是蒸发受热面。
¾在超临界压力直流锅炉中，水冷壁是加热水和过热蒸汽。
因此在低于临界压力的各种动力锅炉中，蒸发受热面一般指炉膛水冷壁，传热方式主要是辐射传热。
蒸发受热面炉膛水冷壁——辐射传热 凝渣管束——对流传热 锅炉管束——对流传热12水在回路中循环流动时，下降管侧压差Y xj 等于上升管侧压差Y ssxj xj xj p hg p p Y Δ−=−=ρ12下降管侧ss ss ss p hg p p Y Δ+=−=ρ12上升管侧ss xj ss xj p p hg hg Δ+Δ=−ρρ自然循环的实质：由重位压差造成的循环推动力克服上升系统和下降系统的流动阻力，推动工质在循环回路中改变成为汽流动。
即由于水冷壁管吸热，使水的密度ρxj，并在高度为h的回路中形成了重位压水混合物的密度ρss差。
回路高度越高，且工质密度差越大，形成的循环推动力越大。
工质密度差不仅与压力有关，而且与水冷壁管吸热强度有关。
在正常循环情况下，吸热越多，密度差越大，工质循环流动速度越高；而压力越高，汽、水的密度差降低，工质循环流动速度越低。
ρF构水冷壁的三种类型：光管水冷壁销钉式水冷壁膜式水冷壁焊接的膜式水冷壁、轧制的膜式水冷壁在中小容量锅炉上用得比较广泛的是光管水冷壁。
锅炉蒸发受热面的结构介绍进入锅炉的工质（如给水）在锅炉中吸热汽化的受热面称为锅炉蒸发受热面。
在热水锅炉和超临界压力锅炉中不存在蒸发受热面,水冷壁用作加热工质的辐射受热面.锅炉蒸发受热面以布置在炉膛中的吸收辐射热的水冷壁为主,称为辐射蒸发受热面.在低压锅炉中,由于水冷壁吸热不能满足全部工质汽化热的需要,因而在对流烟道中还需布置吸收对流传热量的锅炉管束,称为对流蒸发受热面.另一种对流蒸发受热面为中、高压锅炉中的凝渣管束.凝渣管束由炉膛后水冷壁出口烟窗处“拉稀”形成,其作用为保护炉膛出口处的对流过热器不结渣堵塞（文章来源：河南永兴锅炉集团转载请注明！）一、对流式过热器结构?对流式过絷器由一系列蛇形钢管和两个或更多的集箱构成。
蛇形管由无缝钢管弯制而成。
过热器管束常作顺列布置。
过热器管一般为光管，这种管子具有积灰少，易制造和价廉的特点，但如烟速低时，则光管的传热效果差。
为了强化烟气的传热，可采用带纵肋的鳍片管或带环状圆肋的肋片管作为过热器，这样可减小过热器的受热面和尺寸。
二、辐射式过热器结构?辐射式过热器主要布置在炉膛壁面上，吸收炉膛中辐射热量加热蒸汽，所以也称墙式过热器。
如与对流式过热器一起采用，有利于改善汽温调节特性。
这种过热器金属耗量少但因炉膛热负荷高和管内蒸汽冷却性能差，应注意运行安全性。
在起动时应采用给水冷却或用其他锅炉的蒸汽冷却等方法来保证辐射式过热器管得到冷却。
辐射式过热器管的我么范围与对流过热器的相同。
三、锅炉管束与凝渣管束结构凝渣管束布置在炉膛出口处，由后墙水冷壁管拉稀成为*列的几排对流管束。
凝渣管束管子外直径与后水冷壁管管径相同。
其纵向节距和横向节距与管子外直径的比值一般为3~5。
凝渣管束用于中、低压锅炉和旧式高压锅炉。
在现代高压和超高压锅炉中常采用屏式过热器降低炉膛出口烟气温度以防止后置的密集过热器受热面管束结焦堵塞。
四、自然循环锅炉的水冷壁结构一般锅炉水冷壁回路均由不受热的下降管和作为上升管的受热水冷壁管构成。
一．名词解释1.自然循环锅炉：蒸发受热面内的工质，依靠下降管中的水与上升管中的汽水混合物之间的密度差所产生的压力差进行循环的锅炉。
2.直流锅炉：给水靠给水泵的压头，一次通过锅炉各受热面产生蒸汽的锅炉。
3.强制循环锅炉：蒸发受热面内的工质，除了依靠水与汽水混合物的密度差以外，主要依靠锅水循环泵的压头进行循环的锅炉。
4.控制循环锅炉：在水冷壁上升管的入口处加装了节流圈的强制循环锅炉。
5.层燃炉：燃料在锅炉中的三种燃烧方式为层状燃烧、沸腾式燃烧、悬浮式燃烧。
层状燃烧就是将燃料置于固定或移动的炉排上，形成均匀的、有一定厚度的燃料层，空气从炉排底部通入，通过燃料层进行燃烧反应，采用层状燃烧的锅炉叫层燃炉。
6.流化床锅炉：流化床燃烧方式就是燃料颗粒在大于临界风速（由固定床转化为流化床的风速）的空气流速作用下，在流化床上呈流化状态的燃烧方式。
采用流化床燃烧方式的锅炉称为流化床锅炉。
7.煤粉炉：将煤磨制成煤粉，然后送入锅炉炉膛中燃烧，这种锅炉便是煤粉炉。
8.锅炉效率：锅炉效率是指锅炉有效利用热与单位时间内所消耗燃料的输入热量的百分比。
9.锅炉净效率：指扣除了锅炉机组运行时的自用能耗（热耗和电耗）以后的锅炉效率。
10.余热锅炉：指利用各种工业过程中的废气、废料或废液中的余热及其可燃物质燃烧后产生的热量把水加热到一定工质的锅炉。
11.火管锅炉：火管锅炉就是燃料燃烧后产生的烟气在火筒或烟管中流过，对火筒或烟管外水、汽或汽水混合物加热。
火管锅炉又称锅壳式锅炉。
12.水管锅炉：所谓水管锅炉就是水、汽或汽水混合物在管内流动，而火焰或烟气在管外燃烧和流动的锅炉。
13.温室气体：温室气体指的是大气中能吸收地面反射的太阳辐射，并重新发射辐射的一些气体，如水蒸气、二氧化碳、大部分制冷剂等。
它们的作用是使地球表面变得更暖，类似于温室截留太阳辐射，并加热温室内空气。
14.省煤器：是为了是给水在进入汽包先在尾部烟道吸收烟气热量，以降低排烟温度，提高锅炉效率，节约燃煤量，所以称为省煤器。

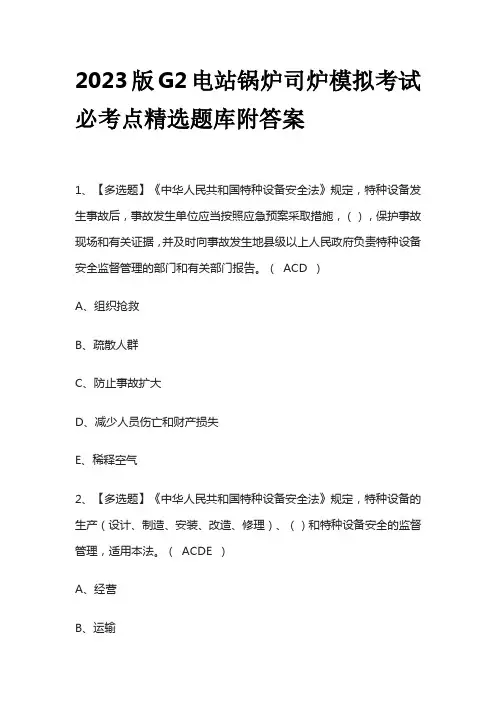

2023版G2电站锅炉司炉模拟考试必考点精选题库附答案1、【多选题】《中华人民共和国特种设备安全法》规定，特种设备发生事故后，事故发生单位应当按照应急预案采取措施，（），保护事故现场和有关证据，并及时向事故发生地县级以上人民政府负责特种设备安全监督管理的部门和有关部门报告。
（ACD ）A、组织抢救B、疏散人群C、防止事故扩大D、减少人员伤亡和财产损失E、稀释空气2、【多选题】《中华人民共和国特种设备安全法》规定，特种设备的生产（设计、制造、安装、改造、修理）、（）和特种设备安全的监督管理，适用本法。
（ACDE ）A、经营B、运输C、使用D、检验E、检测3、【多选题】《锅炉水处理监督管理规则》规定，下列（）情况需设置锅水取样冷却装置（AB ）A、额定蒸发量大于或者等于1t/h的蒸汽锅炉B、额定热功率大于或者等于0.7MW的热水锅炉C、额定蒸发量大于或者等于2t/h的蒸汽锅炉4、【多选题】下列为锅炉的性能指标的是（）。
（ABCD ）A、经济性指标B、可靠性指标C、热效率D、成本5、【多选题】下列哪一项磨煤机属于高速磨煤机？（）（CD ）A、双进双出钢球磨煤机B、单进单出钢球磨煤机C、风扇式磨煤机D、锤击式磨煤机6、【多选题】下列哪些是氧量计安装的位置（）。
（AC ）A、附近的烟气温度应小于800℃，并且不能有明火、火星。
B、烟气流量大的地点C、烟气不流动的死角。
7、【多选题】压力表在（）情况下，应停止使用。
（ABCD ）A、指针不能回零位或限止钉处B、没有封印或封印损坏C、表盘刻度模糊不清D、表内泄露，指针抖动8、【多选题】垂直上升管内的流型有哪些？（）（ABCD ）A、泡状流动B、弹状流动C、环状流动D、雾状流动9、【多选题】影响化学反应速度的主要因素为（）。
（ABCDE ）A、浓度B、温度C、催化作用D、连锁反应E、压力10、【多选题】散热损失与下列哪些因素有关？（）（BC ）A、排烟温度B、炉壁表面积C、炉体外表面温度D、其他选项全对11、【多选题】无烟煤、褐煤、烟煤的含碳量分别为（）、（）及（）。
