为了能够进行串行调试，协调器节点和主机通过RS232 接口进行连接，RS232 可以提供多种不同速率的低速通信。
RS232 采用负逻辑，即：逻辑“1”为-5V~15V，逻辑“0”为+5V~+15V，噪声容限为2V.由于RS232 电平与单片机电平不兼容，需要用到电平转换芯片MAX232(＄3.1579)将RS232 的负逻辑电平转换成TTL 的正逻辑电平，电路设计如图3-3 所示。
RS232 模块与MSP430 通过一组UART 管脚和两个I/O 引脚P3.4 和P3.5 连接，UART 的TX 和RX 负责RS232 的输入输出，P3.4 和P3.5 引脚起控制作用。
在设计时在两个I/O 引脚各加入了1 个LED 灯以方便观察。
在本设计中声光报警装置由蜂鸣器和发光二极管组成。
而键盘部分设计为一个3×4 的矩阵键盘电路。

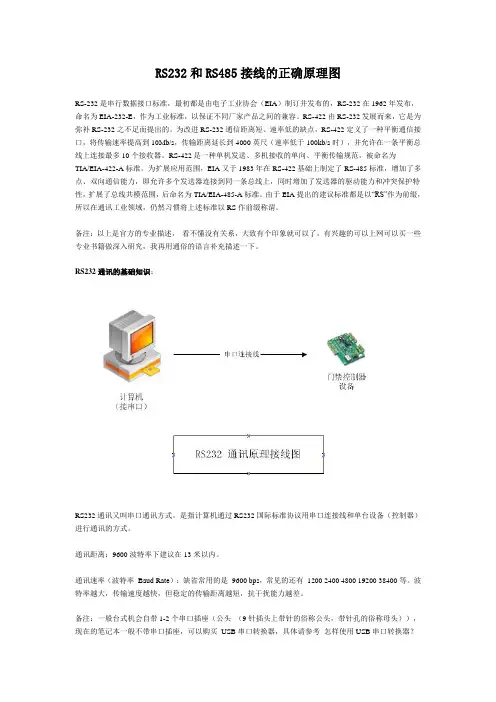

RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。
RS232 串口通讯隔离方案介绍一、RS232 接口连接器接口定义图二、采用RS-232 接口存在的问题1.传输距离短，传输速率低RS232 总线受电容允许值的约束，使用时传输距离一般不要超过15 米（线路条件好也不要超过几十米）。
最高传输速率20Kbps。
2.有电平偏移RS232 总线标准，要求收发双方共地，通信距离较大时，收发双方的地电位差比较大。
3.抗干扰能力差三、选择RSM232 系列隔离收发器模块原因RSM232 系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控制板应完全隔离，这样不仅可以减少总线上的干扰，更能提高系统安全和可靠性。
致远电子研制的RSM232 系列隔离收发器由于其标准的波特率和良好的EMC 特性，应用简单，已被广泛应用于汽车电子、仪器、仪表、石油化工、电力监控等领域。
图2 常规隔离设计和使用RSM232P 模块应用对比RSM232 系列隔离收发器保留了传统隔离电路的设计理念，包括电源隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品的一致性，具有防水、防震、使用寿命长等众多优点。
采用灌封工艺，能够对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀以及辐射的影响，延长电子产品的寿命。
采用一体化的隔离RS232 通讯模块比分立元器件设计给客户带来的价值如表1 所示。
表1 为客户带来的价值表2 RSM232 系列隔离收发器产品型号四、RS232 串口通讯隔离方案多年以来，RS-232 接口的隔离一直采用的是传统的光耦合器隔离方案，隔离一路RS-232 接口需要两路光耦以及外部由分立元件组成的限流及驱动电路，这就导致电路板使用空间与成本的增加，额外的分立元件提高了电路的复杂性，导致设计时间的延长和电路性能的不稳定。
下图是采用光耦实现隔离功能的RS-232 接口电路：ADM3251E 是一款高速、单通道隔离RS-232 收发器，采用单电源供电。
RS232转ETHERCAT232转485转换器需要驱动吗RS232转ETHERCAT网关rs232转rs485接门详细接线图RS232转ETHERCAT网关rs485和modbus的关系RS232转ETHERCAT网关rs232和rs485接一样吗RS232转ETHERCAT连接ethercat通讯过程描述RS232转ETHERCAT连接ethercat网线接口定义RS485转ETHERCAT连接支持ethercat总线的PLCRS485转ETHERCAT网关rs485是什么意思RS485转ETHERCAT连接西门子支持ethercat吗RS485转ETHERCAT连接ethercat通讯协议详细解析RS485转ETHERCAT连接ethercat转换器RS485转ETHERCAT网关rs485和rs232区别总结RS485转ETHERCAT连接ethercat总线伺服如何控制我们将为大家介绍一款强大的设备——远创智控YC-ECT-RS485/232通讯网关。
这是一款自主研发的ETHERCAT从站功能的网关，它能够将ETHERCAT网络和RS485或RS232设备无缝连接。
这款网关在ETHERCAT总线和RS485或RS232总线中均能发挥主站或从站的作用。
它的最大特点就是解决了协议不兼容的问题，让不同协议设备间的数据传输变得更加高效和稳定。
1.2 技术参数1.2.1 ETHERCAT 技术参数网关做为ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
带2 个RJ45 以太网接口，支持100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
支持的最大PDO 长度，inputs 和outputs 各为256 字节。
Input 和output 的方向是主站方向，input 是主站输入，output 是主站输出。
1.2.2 RS485/RS232 技术参数RS485/RS232 波特率可以选择：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K 等。
