装配式叠合板中单向板及双向板的设计与施工全文共四篇示例,供读者参考第一篇示例:装配式叠合板是一种常用的建筑材料,广泛应用于建筑、装饰、家具等领域。
在装配式叠合板的制作过程中,单向板和双向板是两种常用的设计类型。
本文将围绕单向板和双向板的设计与施工展开讨论。
一、单向板的设计与施工1. 设计原理单向板是指板材中的纤维方向全部一致,这样可以使板材在特定方向上具有较高的强度和刚度。
在设计单向板时,需要根据实际使用环境和承载要求来确定板材的尺寸、纤维方向等参数,以保证其具有良好的力学性能。
2. 施工流程(1)准备工作:首先需要准备好板材原材料,然后根据设计要求对板材进行裁剪、打磨等前期处理工作。
(2)组装工艺:根据设计要求,将单向板逐个进行组装,需要注意保证板材之间的纤维方向一致,同时要采用合适的胶水或其他粘结材料进行连接,以保证板材的整体性能。
(3)压制工艺:组装好的单向板需要进行一定的压制处理,以保证板材的密实度和强度。
(4)表面处理:最后对单向板的表面进行处理,可根据需要进行喷涂、贴纸、磨砂等工艺,以获得所需的表面效果。
三、单向板与双向板的比较1. 强度和刚度:单向板在特定方向上具有较高的强度和刚度,而双向板在两个方向上都具有较高的强度和刚度。
2. 施工难度:相对而言,单向板的施工难度较低,双向板需要考虑纤维的交叉排列,因此施工难度较大。
3. 应用范围:单向板适用于需要承受特定方向荷载的结构,而双向板适用于需要承受多方向荷载的结构。
四、结语装配式叠合板中的单向板和双向板是两种常用的设计类型,它们在建筑、装饰、家具等领域中均有广泛的应用。
在设计与施工过程中,需要充分考虑实际使用环境和要求,以保证板材具有良好的力学性能和外观效果。
相信随着技术的不断进步,装配式叠合板的设计与施工将会变得更加高效和可靠。
第二篇示例:装配式叠合板是一种常用于建筑工程中的材料,它由多层木材叠合而成,具有优良的抗拉性能和稳定的结构特性。

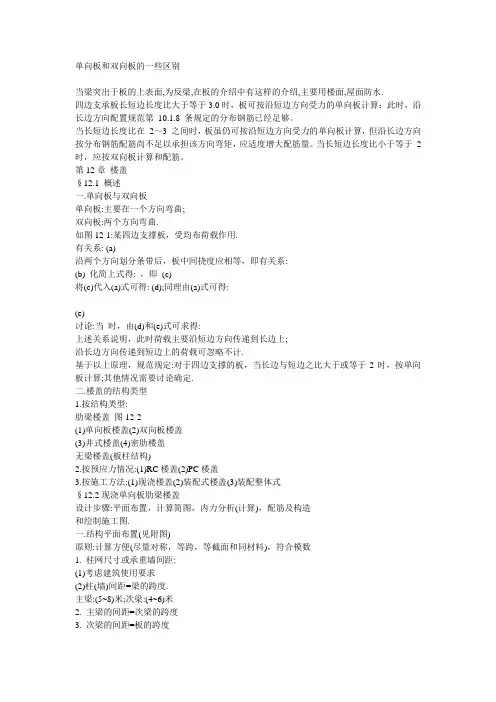

单向板和双向板的一些区别当梁突出于板的上表面,为反梁,在板的介绍中有这样的介绍,主要用楼面,屋面防水.四边支承板长短边长度比大于等于3.0时,板可按沿短边方向受力的单向板计算;此时,沿长边方向配置规范第10.1.8 条规定的分布钢筋已经足够。
当长短边长度比在2~3 之间时,板虽仍可按沿短边方向受力的单向板计算,但沿长边方向按分布钢筋配筋尚不足以承担该方向弯矩,应适度增大配筋量。
当长短边长度比小于等于 2 时,应按双向板计算和配筋。
第12章楼盖§12.1 概述一.单向板与双向板单向板:主要在一个方向弯曲;双向板:两个方向弯曲.如图12-1:某四边支撑板,受均布荷载作用.有关系: (a)沿两个方向划分条带后,板中间挠度应相等,即有关系:(b) 化简上式得: ,即(c)将(c)代入(a)式可得: (d);同理由(a)式可得:(e)讨论:当时,由(d)和(e)式可求得:上述关系说明,此时荷载主要沿短边方向传递到长边上;沿长边方向传递到短边上的荷载可忽略不计.基于以上原理,规范规定:对于四边支撑的板,当长边与短边之比大于或等于2时,按单向板计算;其他情况需要讨论确定.二.楼盖的结构类型1.按结构类型:肋梁楼盖图12-2(1)单向板楼盖(2)双向板楼盖(3)井式楼盖(4)密肋楼盖无梁楼盖(板柱结构)2.按预应力情况:(1)RC楼盖(2)PC楼盖3.按施工方法:(1)现浇楼盖(2)装配式楼盖(3)装配整体式§12.2现浇单向板肋梁楼盖设计步骤:平面布置,计算简图,内力分析(计算),配筋及构造和绘制施工图.一.结构平面布置(见附图)原则:计算方便(尽量对称,等跨,等截面和同材料),符合模数1. 柱网尺寸或承重墙间距:(1)考虑建筑使用要求(2)柱(墙)间距=梁的跨度.主梁:(5~8)米;次梁:(4~6)米2. 主梁的间距=次梁的跨度3. 次梁的间距=板的跨度4. 主梁的布置方向:类型:(1)主梁横向布置12-3(a)-横向刚度大,可布置较大门窗;(2)主梁纵向布置12-3(b)-横向刚度小,但室内净高大;(3)无主梁布置12-3(c)-适合砌体结构,中间可设走道.5. 截面尺寸:(1) 板: 刚度要求:h l/40(连续);h l/35(简支);h l/12(悬臂).使用要求:民用h=70mm(最小);工业h=80mm(最小).(2)梁:次梁:h/l=1/18~1/12;主梁:h/l=1/14~1/8;h/b=2~3二.计算简图墙体基础1.计算模型及简化假定主梁一般传力路径(见附图):板次梁柱基础墙体基础计算模型(简图):板:以次梁为中间支座和以墙体为边支座的多跨连续梁(梁宽为1 米);次梁:以主梁为中间支座和以墙体为边支座的多跨连续梁;主梁:以柱为中间支座和以墙体为边支座的多跨连续梁;小结:单向板楼盖结构可简化为三种不同的多跨连续梁.简化假定:(1)梁在支座处可以自由转动,支座无竖向位移;(2)不考虑薄膜效应(即假定为薄板);(3)按简支构件计算支座竖向反力;(4)实际跨数小于和等于五跨时,按实际跨数计算;实际跨数大于五跨且跨差小于10%时,按五跨计算.上述假定的物理意义:对于(1):忽略了次梁对板,主梁对次梁和柱对主梁的扭转刚见图12-4 度;忽略了次梁,主梁和柱的相对竖向变形;由此带来的误差通过"折算荷载"加以消除.对于(2):由于支座约束作用将在板内产生轴向压力,称为薄膜见图12-5 力或薄膜效应,它将减少竖向荷载产生的弯矩,这种有利作用在计算内力时忽略,但在配筋计算时通过折减计算弯矩加以调整.对于(3):主要为计算简单.对于(4):方便查表计算,可由结构力学证明.2.计算单元和从属面积(1)计算单元:板—取1米宽板带;(见附图) 次梁和主梁—取具有代表性的一根梁.(2)从属面积:板—取1米宽板带的矩形计算均布荷载;(见附图) 次梁和主梁—取相应的矩形计算均布和集中荷载.3.计算跨度(见附图)次梁的间距就是板的跨长;主梁的间距就是次梁的跨长;跨长不一定等于计算跨度;计算跨度是指用于内力计算的长度.计算跨度的取值原则:(1)中间跨取支承中心线之间的距离;(2)边跨与支承情况有关,参见图12-7.4.荷载取值(1)楼盖荷载类型:恒载(自重)和活载(人群,设备)(2)荷载分项系数恒载一般取1.2;活载取1.4;特殊情况下查阅规范.(3)折算荷载A.折算意义:消除由于前述假定(1)所带来的计算误差;B.折算原则:保持总的荷载大小不变,增大恒载,减小活载;板或梁搁置在砖墙或钢结构上时不折算;C.折算方法:见书上P.7公式(12-1)和(12-2)及其符号说明.注意:主梁不作折减三.连续梁,板按弹性理论的内力计算(方法)1.活荷载的最不利布置(1)原则:A.活荷载按满布一跨考虑,即不考虑某一跨中作用有部分荷载的情况;B.在此布置下,相应内力最大(绝对值).(2)活荷载最不利布置规律由结构力学可证明(参见图12-8):A.求某跨跨内最大正弯矩时,应在该跨布置活荷载,然后隔跨布置;B.求某跨跨内最大负弯矩时,应在该跨不布置活荷载,而在该跨左右邻跨布置,然后隔跨布置;C.求某支座最大负弯矩或该支座左右截面最大剪力时,应在该支座左右两跨布置活荷载,然后隔跨布置.2.内力计算(1)对于相应的荷载及其布置,当等跨或跨差小于等于10%时,可直接查表用相应公式计算(如查附录7,P.519);(2)公式(12-3)和(12-4)中的荷载应为折算荷载,其他相同.3.内力包络图(1)意义:确定非控制截面的内力,以便布置这些截面的钢筋.(2)内力包络图的作法:见附图,以五跨连续梁为例加以说明.步骤1:由于对称性,取梁的一半作图;步骤2:分别作组合A~D情况下的弯矩图;步骤3:取上述弯矩图的外包线即为所求弯矩包络图.(3)剪力包络图的作法同理.4.支座弯矩和剪力设计值(计算值)(1)问题的提出:由于将实际结构简化为直线,故所求得的支座弯矩和剪力是支座中心线处的数值,实际最危险的截面应该在支座边缘,所以应将所求得的数值加以调整,见附图.(2)具体作法:P.9公式(12-5)~(12-7)及其说明.讨论:关于弹性法的缺陷四.超静定结构塑性内力重分布的概念1.应力重分布与内力重分布(1)应力重分布:在弹性阶段,钢筋与混凝土承担的应力是按各自的初始弹性模量分配的,例如,轴心受压构件某截面的应变为,则钢筋承担的应力为,混凝土承担的应为;在弹塑性阶段钢筋与混凝土承担的应力是按各自的变形模量分配的,例如,钢筋承担的应力仍然为,混凝土承担的应力为: .由于,混凝土分配到的应力发生了变化,这种现象称为"应力重分布".应力重分布在静定结构和超静定结构中都可能发生.(2)内力重分布:超静定结构存在多余联系,其内力是按刚度分配的.在多余联系处,由于应力较大,材料进入弹塑性,产生塑性铰,改变了结构的刚度,内力不再按原有刚度分配,这种现象称为"内力重分布"."内力重分布" 只会在超静定结构中发生且内力不符合结构力学的规律.2.混凝土受弯构件的塑性铰(1)塑性铰的概念:适筋截面在钢筋屈服到混凝土压碎过程中形成的铰称为"塑性铰".参见P.11,图12-10.(2)塑性铰的特点:通过与理想铰比较可看出如下几点塑性铰理想铰A:能承受(基本不变的)弯矩不能承受弯矩B:具有一定长度集中于一点C:只能沿弯矩方向转动任意转动(3)塑性铰的分类钢筋铰—受拉钢筋先屈服,适筋截面;(转动大,延性好);混凝土铰—混凝土先压碎,超筋截面;(转动小,脆性).(4)塑性铰对结构的影响A:使超静定结构超静定次数减少,产生内力重分布;B:塑性铰出现时,只要结构不产生机动,仍可承受荷载;或者说,当出现足够的塑性铰,使结构产生机动时,结构才失效.3.内力重分布的过程P.12的两跨连续梁的情况自学.为进一步了解,现补充两端固定梁说明.由于MA>MC,所以将会在A或B处先产生塑性饺,使原有两端固定梁变成两端简支梁. 假定当g作用时,恰好支座出现塑性铰,此时支座和跨中弯矩分别为:A BL此时若在梁上再作用q,此时支座弯矩不增加,跨中弯矩增加为:4.影响内力重分布的因素充分的内力重分布:出现足够的塑性铰使结构成为机动.主要影响因素(1)塑性铰的转动能力:取决于纵向钢筋的配筋率,钢筋的品种和混凝土的极限压应变值;(2)斜截面承载力:在出现足够的塑性铰之前不能产生斜截面破坏,否则不能形成充分的内力重分布;(3)正常使用条件:控制内力重分布的幅度,一般要求在正常使用条件下不应出现塑性铰,以防止出现裂缝过宽或挠度过大.5.考虑内力重分布的意义和适用范围问题:目前的内力计算方法与配筋计算方法不相协调解决办法(之一):考虑塑性内力重分布考虑结构内力重分布的计算方法具有如下优点:(1)能正确估计结构的裂缝和变形;(2)能合理调整钢筋用量,方便施工;(3)可人为控制弯矩分布,简化结构计算;(4)充分发挥材料的作用,提高经济性.下列情况不宜考虑塑性内力重分布的方法:(1)裂缝宽度和挠度要求较严格的构件;(2)直接承受动荷载和重复荷载的构件;(3)预应力和二次受力构件;(4)重要的或可靠性要求较高的构件.五.连续梁,板按调幅法的内力计算1.调幅法的概念和原则(1)调幅法的概念:对按结构力学方法计算得出的内力(人为)进行调整,然后按调整后的内力进行配筋计算,是一种实用计算方法,为大多数国家采用.(2)弯矩调幅法的做法:引入弯矩调幅系数,其计算公式为为结构力学计算的弯矩; 为调幅后的弯矩;因为,所以有关系: ,即有结论:调幅弯矩值小于等于结构力学计算值.例P.15一两跨连梁(图12-14)(3)调幅法的原则A.应验算调幅后的内力(即平衡)和正常使用状态,并有相应构造措施;B.不宜采用高强材料,且相对受压区高度应满足下列条件:(4)调幅法的计算步骤A.用结构力学方法计算荷载最不利布置下若干控制截面(通常为支座截面)的弯矩最大值;B.采用调幅系数(不超过0.2)降低该弯矩值,采用公式(12-11);C.跨中弯矩值取结力计算值和(12-12)式计算值的较大者;D.调整后的各弯矩值应大于等于简支梁跨中弯矩的1/3;E.剪力设计值按荷载最不利布置和调整后的支座弯矩由静力平衡条件确定.2.用调幅法计算等跨连续梁,板(1)等跨连续梁计算条件:各跨均布荷载相等,集中荷载的大小和间距相等.计算方法:查表并用下式计算A.弯矩:均布荷载时:集中荷载时:B.剪力:均布荷载时: ;集中荷载时:上述公式中各符号的物理意义见P.16-17的说明.为方便记忆,将表12-1中各系数的位置表示在附图中.(2)等跨连续板表12-1中系数的推导,见P.18(自学)3.用调幅法计算不等跨连续梁,板采用前述原则和步骤进行,但不能直接使用上述表格,各内力的调幅值应根据实际情况计算. 例(12-1)自学.六.单向板肋梁楼盖的截面设计与构造1.单向板的截面设计与构造(1)设计要点:A.板厚的要求;B.区分端区格单向板和中间区格单向板,前者的内支座弯矩和中间跨的跨中弯矩可折减20%(解释P.21及图12-24或附图).C.板一般不进行抗剪计算,因混凝土的能力足够且板上仅考虑均布荷载;D.一般采用考虑塑性内力重分布的方法计算.(2)配筋构造1)受力筋:与板的短边平行,直径在6到12毫米之间,直径不一多于两种;布置形式有弯起式和分离式,见图12-18;满足一定条件时(等跨,等厚度,活载与恒载之比小于3等),可直接按该图进行钢筋的弯起或截断,否则应作包络图.2)板中构造钢筋:A.分布筋,平行于长跨,布置于板底部,受力筋之上,如下图: 受力筋分布筋B.与主梁垂直的附加负筋:如下图:C.与墙体垂直的附加负筋:见图12-20;D.板角附加短钢筋:见图12-20.2.次梁(1)设计要点1)可采用考虑塑性内力重分布的方法计算;2)配筋时,支座按矩形,跨中按T形截面计算;3)当考虑塑性内力重分布时,为防止过早出现斜截面破坏,可将计算得到的箍筋用量提高20%.(2)配筋构造当等跨,等截面和活载与恒载之比小于等于3时,纵筋的弯起和截断可按图12-21布置,否则按包络图布置.3.主梁(1)设计要点1)内力计算时,一般不考虑塑性内力重分布;2)配筋计算时,支座按矩形,跨中按T形截面计算.(2)构造特点1)主梁与次梁相交处上部钢筋布置按下图:2)对于主梁与次梁相交处的主梁上,由于间接加载,为防止主梁腹部产生局部破坏,应设置附加横向钢筋,如下图:附加横向钢筋具体计算方法和布置范围P.26,一般情况下优先考虑箍筋加密以方便施工.介绍例题P.27.§12.3 双向板肋梁楼盖一.双向板的受力特点和主要试验结果1.四边支承板弹性工作阶段的受力特点(见图12-33和12-34)(1)理论依据:弹性力学薄板理论;(2)主要结论:相邻板带之间存在剪力,构成扭矩;主弯矩作用下板底部将产生45度方向的裂缝.2.四边支承板的主要试验结果(见图12-35)特点:板底部裂缝沿45度方向;板顶裂缝沿支承边发展呈椭圆形.二.双向板按弹性理论的内力计算对于非规则的双向板,一般按薄板理论直接计算内力;对于规则的双向板,根据薄板理论制成表格后,查表计算.现加以讨论.1.单跨(单区格)双向板计算公式:几点说明(强调):(1)上式中各符号的意义见P.40;(2)表中系数的数值与板的四边支承条件和所求弯矩的位置有关,见附录8,P.527;(3)上式未考虑泊松比的影响,实际计算时必须考虑,此时混凝土的泊松比近似取0.2;(4)上式所求弯矩是单位长度的弯矩.2.多跨(多区格)双向板实际工程中单区格较少,一般为多区格楼盖.实用做法:将多区格楼盖简化为单区格板,然后按单区格查表计算.(1)跨中最大弯矩由薄板理论可知,跨中产生最大弯矩时,荷载为棋盘布置,可将多跨双向板楼盖分解为单跨板查表计算,将荷载重新组合,如附图所示.显然,产生的内力= 产生的内力+ 产生的内力.对于,中间的板块,按四边固定荷载为g+q/2的情况查表;端部的板块,按三边固定一边简支荷载为g+q/2的情况查表;对于,按四边简支荷载为q/2的情况查表;设按查表求得的x方向的弯矩为(未考虑泊松比);y方向的弯矩为(未考虑泊松比);则考虑(泊松比时),产生的x方向的弯矩为:产生的y方向的弯矩为:设按查表求得的x方向的弯矩为(未考虑泊松比);y方向的弯矩为(未考虑泊松比);则考虑(泊松比时),产生的x方向的弯矩为:产生的y方向的弯矩为:将,分别产生的x及y方向的弯矩叠加,即得跨中最大弯矩为:按上述计算值进行配筋计算.(2)支座最大负弯矩最不利活荷载的布置形式为全部楼盖满布.中间板块按四边固定的情况查表;端部板块按三边固定一边简支(若搁置在砖墙上)查表;角部板块按二边固定二边简支(若搁置在砖墙上)查表;相邻支承边上的负弯矩取绝对值较大者.三.双向板按塑性铰线法的计算(自学)四.双向板的截面设计与构造要求1.截面设计由于板四周受到梁的约束,将使实际弯矩有所减少.所以规范允许将计算弯矩值折减.(1)中间跨的跨中弯矩,中间支座弯矩可减少20%;(2)其余部位视情况确定;(3)角部板块不折减.2.构造要求配筋形式:弯起式和分离式;如图12-42,中间板带按计算配筋;边缘板带取一半;其余构造筋同单向板.五.双向板支承梁的设计1.支承梁承担的荷载板上作用的均布荷载按就近原则传递给支承梁,见附图.2.支承梁的结构模型:多跨连续梁3.设计步骤(1)荷载简化:采用支座弯矩等效的原则将T形和三角形荷载分布简化为均布分布.现以三角形分布为例加以说明.均布荷载下两端固定梁的支座弯矩为:(a)假定三角形荷载下两端固定梁的支座弯矩:采用结构力学解出,再令,即可解得等效荷载: (b)对于T形分布的均布荷载作类似的计算,也可求得相应等效荷载.于是,求解三角形荷载下两端固定梁的内力时,不须解超静定结构.先根据(b)式求等效荷载,再代入(a)式求支座弯矩;原超静定结构转化为三角形荷载和支座弯矩作用下的静定结构.各种类型分布荷载下两端固定梁的等效弯矩可查有关计算手册.(2)按最不利活荷载求控制截面的内力,原则同单向板楼盖梁.(3)作包络图进行配筋计算.六.双向板设计例题(简介)§12.4 无梁楼盖(自学)§12.5 装配式与装配整体式楼盖一.概述1.装配式:所有构件均在工厂或现场预制,然后起吊安装;整体性差,不利与抗震,仅适用于混合结构的多层房屋.2.装配整体式:部分构件(板)在工厂或现场预制,部分构件(柱)现浇,整体性强于装配式,适用于框架等小高层结构.3.一般采用标准化构件生产.二.预制板与预制梁1.预制板的形式:普通混凝土预制板,预应力混凝土预制板,轻质混凝土预制板和其他新型材料预制板(墙体).各种形状的预制板见图12-54.2.预制板的尺寸:标准化,一般根据开间或进深,柱距和施工方便确定,可查表准图选用.3.预制梁:普通混凝土预制梁,预应力混凝土预制梁;简支梁,连续梁,矩形截面,T形截面和花篮梁,见图12-55.三.预制构件的计算特点1.使用阶段承载力计算;2.正常使用极限状态验算;3.吊装验算(自重乘以1.5,吊环验算).四.铺板式楼盖的连接1.连接的目的:加强各构件的联系,确保结构的整体性.2.连接的方法:见P.65-67的标准图.。

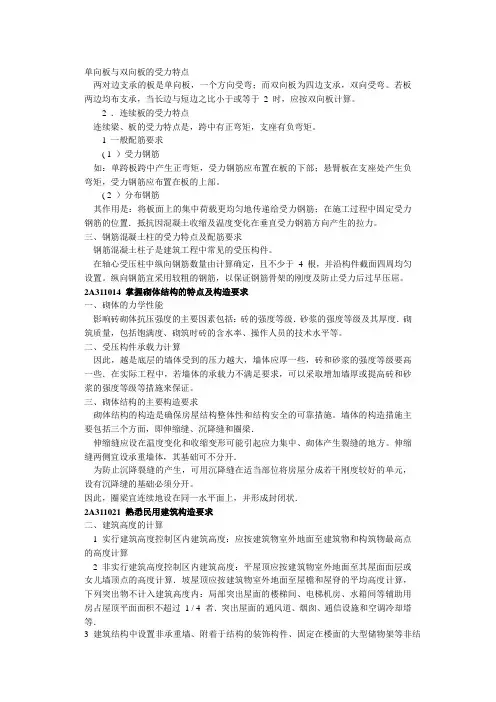

单向板与双向板的受力特点两对边支承的板是单向板,一个方向受弯;而双向板为四边支承,双向受弯。
若板两边均布支承,当长边与短边之比小于或等于2 时,应按双向板计算。
2 .连续板的受力特点连续梁、板的受力特点是,跨中有正弯矩,支座有负弯矩。
1 一般配筋要求( 1 )受力钢筋如:单跨板跨中产生正弯矩,受力钢筋应布置在板的下部;悬臂板在支座处产生负弯矩,受力钢筋应布置在板的上部。
( 2 )分布钢筋其作用是:将板面上的集中荷载更均匀地传递给受力钢筋;在施工过程中固定受力钢筋的位置.抵抗因混凝土收缩及温度变化在垂直受力钢筋方向产生的拉力。
三、钢筋混凝土柱的受力特点及配筋要求钢筋混凝土柱子是建筑工程中常见的受压构件。
在轴心受压柱中纵向钢筋数量由计算确定,且不少于4 根,并沿构件截面四周均匀设置。
纵向钢筋宜采用较粗的钢筋,以保证钢筋骨架的刚度及防止受力后过早压屈。
2A311014 掌握砌体结构的特点及构造要求一、砌体的力学性能影响砖砌体抗压强度的主要因素包括:砖的强度等级.砂浆的强度等级及其厚度.砌筑质量,包括饱满度、砌筑时砖的含水率、操作人员的技术水平等。
二、受压构件承载力计算因此,越是底层的墙体受到的压力越大,墙体应厚一些,砖和砂浆的强度等级要高一些.在实际工程中,若墙体的承载力不满足要求,可以采取增加墙厚或提高砖和砂浆的强度等级等措施来保证。
三、砌体结构的主要构造要求砌体结构的构造是确保房屋结构整体性和结构安全的可靠措施。
墙体的构造措施主要包括三个方面,即伸缩缝、沉降缝和圈梁.伸缩缝应设在温度变化和收缩变形可能引起应力集中、砌体产生裂缝的地方。
伸缩缝两侧宜设承重墙体,其基础可不分开.为防止沉降裂缝的产生,可用沉降缝在适当部位将房屋分成若干刚度较好的单元,设有沉降缝的基础必须分开。
因此,圈梁宜连续地设在同一水平面上,并形成封闭状.2A311021 熟悉民用建筑构造要求二、建筑高度的计算1 实行建筑高度控制区内建筑高度:应按建筑物室外地面至建筑物和构筑物最高点的高度计算2 非实行建筑高度控制区内建筑高度:平屋顶应按建筑物室外地面至其屋面面层或女儿墙顶点的高度计算.坡屋顶应按建筑物室外地面至屋檐和屋脊的平均高度计算,下列突出物不计入建筑高度内:局部突出屋面的楼梯间、电梯机房、水箱间等辅助用房占屋顶平面面积不超过1 / 4 者.突出屋面的通风道、烟囱、通信设施和空调冷却塔等.3 建筑结构中设置非承重墙、附着于结构的装饰构件、固定在楼面的大型储物架等非结构构件的预埋件、锚固件的部位应采取加强措施,以承受这些构件传给主体2A311022 熟悉建筑物理环境技术要求公共建筑外窗可开启面积不小于外窗总面积的30 %2 光源的选择开关频繁、要求瞬时启动和连续调光等场所,宜采用热辐射光源应急照明包括疏散照明、安全照明和备用照明,必须选用能瞬时启动的光源。
装配式叠合板中单向板及双向板的设计与施工装配式叠合板是一种由多层木材或其他材料叠加而成的板材,广泛应用于建筑、家具、包装等领域。
在建筑领域中,装配式叠合板主要用于墙体、地板、屋面等结构的构建。
在施工设计中,单向板和双向板是两种常见的设计方案。
本文将重点介绍单向板和双向板的设计与施工。
一、单向板的设计与施工1. 设计要点单向板是由多层木材垂直叠加而成的板材,其优点是强度高,稳定性好,适用于长跨度结构。
在设计单向板时,需要考虑以下要点:(1)材料选择:单向板主要由木材叠加而成,因此需要选用质量好、干燥度高的木材,以确保板材的强度和稳定性。
(2)层序设计:单向板的强度和稳定性与层序设计密切相关,一般要求板材纹理和纤维方向相互垂直,以增强板材的强度和稳定性。
(3)接缝设计:单向板在施工过程中需要进行接缝处理,接缝的设计要考虑到板材的升温收缩和湿润膨胀,以避免板材之间产生裂缝。
2. 施工流程单向板的施工流程主要包括材料准备、层积、粘合、压制等环节。
具体步骤如下:(1)材料准备:先将所需的木材按照设计要求进行选择和加工,确保木材的尺寸、干燥度和质量符合要求。
(3)粘合:在层积好的木材上涂抹胶水,然后将每层木材按照设计要求叠加,确保每层木材之间均匀涂抹胶水,以便于胶水的充分渗透。
(4)压制:将粘合好的木材放入压制机中进行压制,以确保板材之间的粘合牢固,同时排除板材中的气泡和异物。
(5)干燥处理:将压制好的单向板放置在通风干燥的环境中进行干燥处理,以确保板材的稳定性和质量。
双向板的施工流程与单向板类似,主要包括材料准备、层积、粘合、压制等环节。
不同之处在于双向板的层积需要注意板材纹理和纤维方向的交叉排列,以增强板材的强度和稳定性。
三、总结装配式叠合板在建筑领域中具有广泛的应用前景,单向板和双向板是两种常见的设计方案。
在设计和施工过程中,需要特别注意材料选择、层序设计、接缝设计等关键环节,以确保装配式叠合板的强度和稳定性。
