实验四IPv6 RIP (RIPng)
实验要求：
本实验要求学生搭建相应的网络拓扑，通过在交换机上配置IPv6地址，掌握在IPv6环境下静态路由或默认路由实现不同网段的通信的配置方法
知识储备：
IPv6的RIP，所有路由规则与IPv4 RIPv2基本相同，不同之处是IPv4 RIPv2使用UDP 端口520，而RIPng使用UDP端口521，IPv4 RIPv2数据包更新使用地址224.0.0.9，而RIPng使用更新地址为FF02::9。

在配置RIPng时，方法不同于IPv4 RIP，RIPng是采用先配置进程，然后需要让哪些接口运行在RIPng下，就必须到相应的接口下明确指定，并不像IPv4 RIP那样
在进程下通过network来发布。

配置RIPng
1.初始配置
（1）R1初始配置：
r1(config)#ipv6 unicast-routing
r1(config)#int f0/0
r1(config-if)#ipv6 address 2012:1:1:11::1/64
r1(config)#int loopback 1
r1(config-if)#ipv6 address 3001:1:1:11::1/64
r1(config)#int loopback 2
r1(config-if)#ipv6 address 3002:1:1:11::1/64
r1(config)#int loopback 3
r1(config-if)#ipv6 address 3003:1:1:11::1/64
（2）R2初始配置：
r2(config)#ipv6 unicast-routing
r2(config)#int f0/0
r2(config-if)#ipv6 address 2012:1:1:11::2/64
r2(config)#int loopback 0
r2(config-if)#ipv6 address 2022:2:2:22::2/64
2.启动RIPng进程
说明：Cisco IOS最多同时支持4个RIPng进程，不同进程使用不同名字来区分，并且进程名为本地有效。

（1）在R1上启动RIPng进程
r1(config)#ipv6 router rip ccie
r1(config-rtr)#exit
（2）在R2上启动RIPng进程
r2(config)#ipv6 router rip ccie
r2(config-rtr)#exi
3.配置RIPng接口
（1）将R1上的接口放进RIPng进程
r1(config)#int f0/0
r1(config-if)#ipv6 rip ccie enable
r1(config)#int loopback 1
r1(config-if)#ipv6 rip ccie enable
（2）将R2上的接口放进RIPng进程
r2(config)#int f0/0
r2(config-if)#ipv6 rip ccie enable
r2(config)#int loopback 0
r2(config-if)#ipv6 rip ccie enable
4.查看RIPng路由
（1）查看R1的RIPng路由
r1#show ipv6 route rip
IPv6 Routing Table - 11 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
U - Per-user Static route
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
D - EIGRP, EX - EIGRP external
R 2022:2:2:22::/64 [120/2]
via FE80::C200:DFF:FEC4:0, FastEthernet0/0
r1#
说明：由于RIPng配置正确，成功收到对方路由条目，并且可以看出，动态路由学习到的IPv6路由条目，下一跳地址均为对端的链路本地地址。

（2）查看R2的RIPng路由
r2#show ipv6 route rip
IPv6 Routing Table - 7 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
U - Per-user Static route
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
D - EIGRP, EX - EIGRP external
R 3001:1:1:11::/64 [120/2]
via FE80::C200:BFF:FE48:0, FastEthernet0/0
r2#
说明：由于RIPng配置正确，成功收到对方路由条目。

5.测试连通性
说明：因为动态路由学习到的IPv6路由条目，下一跳地址均为对端的链路本地地址，所以如果到对端的链路本地地址不通，那么到对端IPv6网络也不会通。

(1)测试R1到对端链路本地地址的连通性
r1#ping FE80::C200:DFF:FEC4:0
Output Interface: FastEthernet0/0
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to FE80::C200:DFF:FEC4:0, timeout is 2 seconds: Packet sent with a source address of FE80::C200:DFF:FEC4:0
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/70/184 ms
r1#
说明：到对端链路本地地址的通信正常。

（2）测试R1到对端IPv6网络的连通性
r1#ping 2022:2:2:22::2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2022:2:2:22::2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/75/240 ms
r1
说明：由于到对端链路本地地址的通信正常，所以到对端IPv6网络的通信也正常。

（3）测试R2到对端IPv6网络的连通性
r2#ping 3001:1:1:11::1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3001:1:1:11::1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/84/248 ms
r2#
说明：到对端IPv6网络的通信也正常。

合集下载

ciscoIPV6实验手册

ciscoIPV6实验手册

实验一：IPV6 的静态路由实验实验目的：IPV6是为了解决IPV4地址即将用尽而开发出的一个新的IP地址，虽然他是IPV4 升级版本，但有很多方面都和IPV4 不同，分为单播、任意播和多播，其中多播地址的所有结点地址代替了IPV4 中的广播，而且他们都有自己的地址格式，因此我们要最简单的静态路由做起。

Page 1 of 39实验拓扑：R1 R2S1实验内容：路由器的基本配置：R1 上：interface Loopback0no ip addressipv6 address 2000:0:0:1::1/64!interface Serial1no ip addressipv6 address 2001:0:0:2::1/64clockrate 64000！ipv6 unicast-routing（一定要打这条命令，因为默认情况下IPV6 路由选择功能是关闭的）！ipv6 route 2002:0:0:3::/64 2001:0:0:2::2 和IPV4 一样只不过变成了IPV6 格式R2 上：interface Loopback0no ip addressipv6 address 2002:0:0:3::2/64!interface Serial1no ip addressPage 2 of 39ipv6 address 2001:0:0:2::2/64!ipv6 unicast-routing!ipv6 route ::/0 2001:0:0:2::1 （这里用：：/0 表示默认静态路由）R1 上的路由表：用sh ipv6 route 打开rack01#sh ipv routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2000:0:0:1::/64 [0/0]via ::, Loopback0L 2000:0:0:1::1/128 [0/0]via ::, Loopback0C 2001:0:0:2::/64 [0/0]via ::, Serial1L 2001:0:0:2::1/128 [0/0]via ::, Serial1S 2002:0:0:3::/64 [1/0]via 2001:0:0:2::2L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0我们可以看到有一条S 的路由，是我们写的，他的管理距离是1，下一条是R2的S1 口。

IPV6-RIP路由配置实验

IPV6-RIP路由配置实验

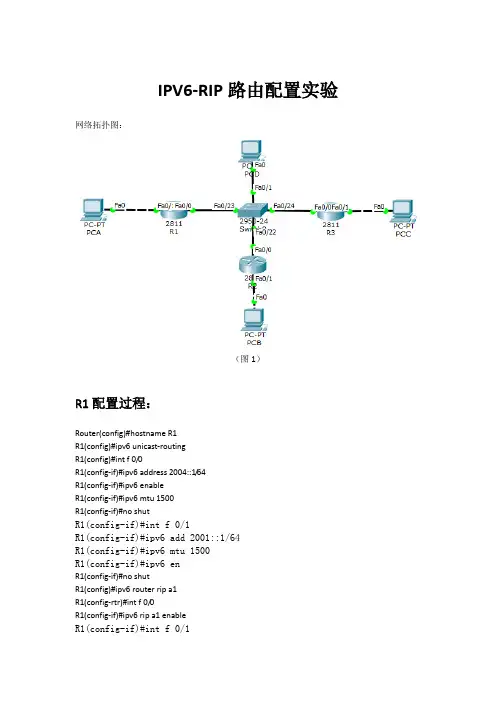

IPV6-RIP路由配置实验网络拓扑图：（图1）R1配置过程：Router(config)#hostname R1R1(config)#ipv6 unicast-routingR1(config)#int f 0/0R1(config-if)#ipv6 address 2004::1/64R1(config-if)#ipv6 enableR1(config-if)#ipv6 mtu 1500R1(config-if)#no shutR1(config-if)#int f 0/1R1(config-if)#ipv6 add 2001::1/64R1(config-if)#ipv6 mtu 1500R1(config-if)#ipv6 enR1(config-if)#no shutR1(config)#ipv6 router rip a1R1(config-rtr)#int f 0/0R1(config-if)#ipv6 rip a1 enableR1(config-if)#int f 0/1R1(config-if)#ipv6 rip a1 enR2配置过程：R2(config)#ipv6 unicast-routingR2(config)#int f 0/0R2(config-if)#ipv6 enableR2(config-if)#ipv6 add 2004::2/64R2(config-if)#ipv6 mtu 1500R2(config-if)#no shutR2(config-if)#int f 0/1R2(config-if)#ipv6 enableR2(config-if)#ipv6 mtu 1500R2(config-if)#ipv6 address 2002::1/64R2(config-if)#no shutR2(config)#ipv6 router rip a2R2(config-rtr)#int f 0/0R2(config-if)#ipv6 rip a2 enR2(config-if)#int f 0/1R2(config-if)#ipv6 rip a2 enableR3配置过程：R3(config)#ipv6 unicast-routingR3(config)#int f 0/0R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 add 2004::3/64R3(config-if)#no shutR3(config-if)#int f 0/1R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 address 2003::1/64 R3(config-if)#NO SHUTR3(config-if)#exiR3(config)#ipv6 router rip a3R3(config-rtr)#int f 0/0R3(config-if)#ipv6 rip a3 enableR3(config-if)#int f 0/1R3(config-if)#ipv6 rip a3 enablePC获取ipv6地址（以PCB为例）（图2）查看各个路由器路由信息（R2为例）（图3）利用ping测试（PCA ping PCB）（图4）（图5）。
