电力电缆生产工艺流程图仅供学习与交流，如有侵权请联系网站删除谢谢2电力电缆制作工艺流程示意图1非铠装型低压电力电缆2铠装型低压电力电缆单线-------- ►检验导电线芯—直流由阳试F 1--- 内衬层 ------ V -----------绝缘电阻试—亠成缆绞合、—绝缘挤出——■钢带铠装_LN 挤包外护套I J 电缆标识_ 1出厂电压试成品包装复绕出厂检单线 检验导电线芯直流电阻试I绝缘电阻试验缆芯绞合、句（带及埴绝缘挤出挤包外护套仅供学习与交流，如有侵权请联系网站删除 谢谢33低压变频电力电缆4耐火非铠装电力电缆出厂电压试验—------ ►复绕出厂检—---> —成品包装——5耐火铠装电力电缆检验 ------- T 绞制导F 直流电阻试验 ________________________1 绕包耐火层内衬层 ---- __绝缘线芯成缆、填充、包带 --- 挤包绝缘层铠装层 _______ ~~丨挤包外护套_~T 出厂电压试验j T 复绕出厂检验成品包装单线 检验导电线芯 直流电阻试总屏蔽层绝缘电阻试 成纟缆绞合、绝缘挤出挤包外护套 电缆标识检验挤包外: :户套F --*绕包耐 甘火层挤包绝缘层绞制导直流电阻试验 绝缘线芯成缆、填充、包带6高压非铠装电力电缆单线--------1检验* 导电线芯■ 直流电阳试* 挤包外护套—4--------成缆绞合、------1 --------[__金属屏蔽—4 -------内外屏绝缘三戻共电缆标识I ■丨出厂电压试I ■丨复绕出厂检I \ 成品包装7高压铠装电力电缆复绕出厂检挤包外护套电缆标识铠装层出厂电压试成品包装仅供学习与交流，如有侵权请联系网站删除谢谢4。

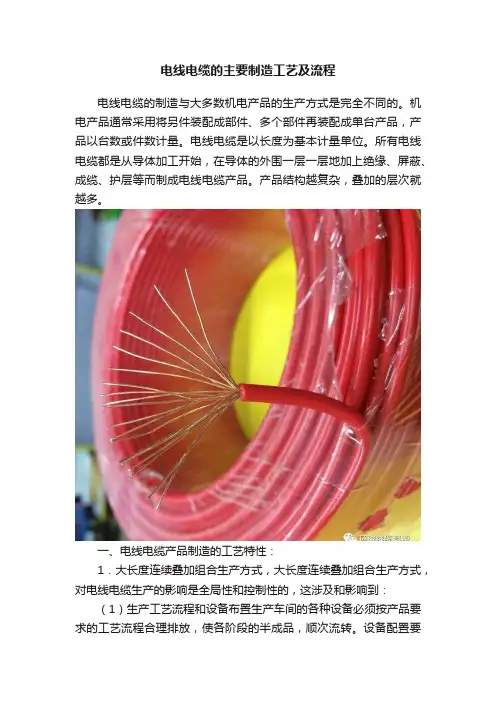

电线电缆的主要制造工艺及流程电线电缆的制造与大多数机电产品的生产方式是完全不同的。
机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。
电线电缆是以长度为基本计量单位。
所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、成缆、护层等而制成电线电缆产品。
产品结构越复杂，叠加的层次就越多。
一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式，大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费3）质量管理大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
一、材料准备首先，根据电缆产品的规格要求，准备所需的铜或铝线材、绝缘材料、护套材料、填充物、金属屏蔽层等原材料。
这些材料需符合国家相关标准，确保电缆质量。
二、铜、铝单丝拉制利用拉丝机将铜或铝杆材通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。
拉丝是电缆制造的首道工序，其主要工艺参数是配模技术。
三、单丝退火将拉制好的铜、铝单丝加热至一定温度，以再结晶的方式提高单丝的韧性、降低强度，符合电线电缆对导电线芯的要求。
退火工序的关键是杜绝铜丝的氧化。
四、导体的绞制将退火后的单丝进行绞合，形成导电线芯。
绞合形式分为规则绞合和非规则绞合，其中非规则绞合又分为束绞、同心复绞、特殊绞合等。
绞合过程中，可采用紧压形式，使导体形状变为半圆、扇形、瓦形和紧压的圆形，以减少导线占用面积、缩小电缆几何尺寸。
五、绝缘挤出根据电缆产品的绝缘要求，采用挤出机将绝缘材料加热熔融，通过模具挤出成实心型绝缘层。
挤出过程中，需控制偏心度、光滑度和致密度，确保绝缘层质量。
六、成缆将绞制好的导电线芯和绝缘层进行成缆，使其形成具有一定结构的电缆。
成缆过程中，可添加填充物、金属屏蔽层等材料，以提高电缆性能。
七、铠装和护套根据电缆产品的铠装和护套要求，将成缆后的电缆进行铠装和护套处理。
铠装材料有钢带、钢丝、纤维等，护套材料有聚氯乙烯、聚乙烯等。
八、品质检测对电缆产品进行一系列品质检测，包括绝缘电阻、绝缘强度、导体电阻、耐压等，确保电缆符合国家标准。
九、包装将检验合格的电缆进行包装，确保在运输、储存过程中不受损坏。
包装材料有纸箱、编织袋、塑料袋等。
十、出厂包装好的电缆产品经检验合格后，方可出厂。
总结：电缆生产工艺流程涉及多个环节，每个环节都需严格控制，以确保电缆产品的质量和性能。
通过以上工艺流程，电缆产品从原材料到成品，经过严格的生产和质量控制，最终达到客户的要求。
