地板辐射采暖与散热器采暖在耗能方面的对比分析

低温地板采暖与散热器采暖效果的对比分析摘要：通过地板、墙面和人体之间的辐射换热计算，分析了地板采暖比暖气片采暖节能的原因，对比了两种采暖方式温度场水平分布和垂直分布的差异，空间气流分布的差异以及两种采暖方式热源热储量的差别。

通过实测数据的对比表明地板采暖在多方面优于暖气片采暖方式。

关键词：地板采暖；节能；温度分布0 引言地板辐射采暖技术从二十世纪初，欧洲一些发达国家就已经开始应用，我国是在五十年代末在人民大会堂开始应用该项技术。

但是，由于最初使用的钢管成本高，易泄露，易腐蚀，限制了它的大规模推广应用。

随着材料工业的进步，出现了抗老化，抗腐蚀，耐高温，易弯曲的塑料管材，如交联聚乙烯管和聚丁烯管，加之人民生活水平提高，节能意识加强，近年来这种采暖方式逐渐开始推广起来。

地板辐射采暖较传统的暖气片采暖具有可利用的热源形式,节约金属，在相同建筑结构条件下，室内温度分布均匀、卫生，不占用有效室内空间等优点，其中最突出的两点就是节能和舒适。

传统的供暖方式的供暖设计热指标一般为50 -80W ／m2(根据不同类型的建筑物)，而地板辐射采暖的设计热指标要比前者低，在北京地区对采用这种供暖方式测试中发现其设计热指标仅为45W／m2或者更低。

现在人们普遍认为这种供暖方式的设计室温可以比传统的供暖方式低2—5℃，但是并没有深入探究其原因。

本文从人体辐射得热和热源布置位置两方面进行了研究。

为了研究它的舒适性,本文对分别采用这两种采暖方式的房间进行了实测，用以对比分析其室内温度分布，气流分布的差异及供暖效果。

1 实验系统介绍本文选取北京某小区一间暖气片采暖的房间和另一小区一间地板辐射采暖的房间为测试对象，其尺寸均为4.5×3×3m，朝向均为坐南朝北，都是中间层，只有一面外墙。

图1中A房间采用双回形埋管方式，总管长为70m，进口水温47℃，出口水温37℃。

图1中B房间采用四柱813型暖气片14片。

测试在某年12月进行，当时室外温度为2℃。

全面比对地板采暖与散热器采暖谁才是最佳的选择？从钻木取火到伐薪烧炭，取暖一直是人类最基本的生存要求。

19世纪下半叶，铸铁散热器的诞生终结了人类炭薪取暖的历史，并一直沿用下来。

时至今日，一种新型的采暖方式——地板采暖走进大众视野，这种新型的采暖系统与传统散热器相比，哪个要更胜一筹呢？一、设计和安装方面众所周知，散热器系统是一个传统的、广泛使用的采暖形式，最大的优点是哪里都可以安装，不容易弄错，提供一种安全可靠的保证。

北京派捷暖通的技术人员介绍，散热器的设计者和安装者习惯于设计散热器的平均温度和室内温度之差△T=50℃的高温散热器系统。

实际上，散热器是最有效的低温末端，所以应该重新思考设计的原则：与节能需求（△T<35℃）差距最小的散热器的进水温度和回水温度，以及水流量，散热器表面积的尺寸。

设计者和安装者应改变自己的态度和方法，朝着这个目标努力。

近年来，由于关注节能，地板采暖系统备受关注，但目前设计师和安装者对这个系统都不是“很有信心”，认为此系统安全性很低，应用前要深思熟虑。

所以在设计和安装方面，散热器以其泛用性要略胜一筹。

二、系统灵活性从系统灵活性来说，散热器采暖系统灵活性更高，任何时候的维修改动都很方便。

改变散热器的位置，只需要简单的修补一下很小范围的墙面就可以了。

而地板采暖系统的灵活性相对较低，它是建筑结构的一部分，不拆除建筑不能修改。

还有一个重要原因是地板的厚度，地板采暖要求地板厚度超过建筑地板的厚度。

增高地板有时可能给窗户、门或者建筑内部的楼梯带来一些问题。

若论及费用，开凿地板是一个繁重的工作，尤其是当单独修善一套公寓时，其费用自是不菲。

三、对建筑风格与室内家具摆设的影响随着装饰性散热器的诞生，散热器变成了一个结构元素，经常由于美观性被用来提高室内的装饰档次。

散热器只需以合理的方式布置，对建筑风格不但没有影响，还有装饰的效果，唯一的要求是不要完全屏蔽散热器。

地板采暖系统因为看不见，受到建筑师和最终用户的喜爱，这绝对是一个优势。

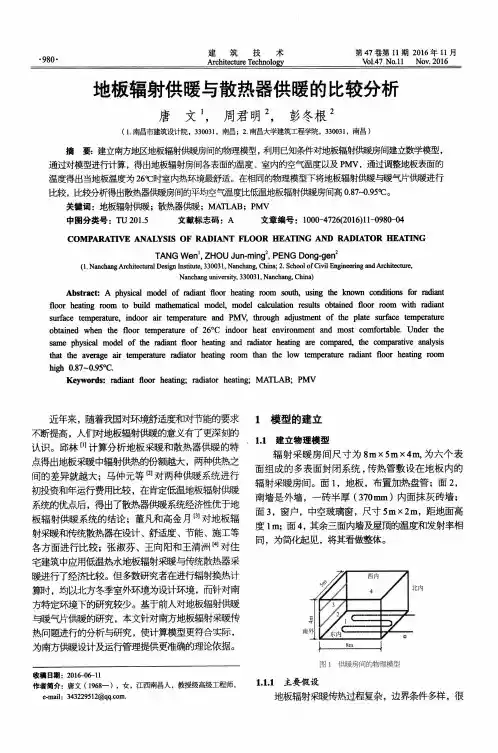

散热器供暖与低温地板辐射供暖分析对比摘要：以天津地区的某一办公建筑为例建立物理模型，根据房间的热负荷并通过CFD软件对其进行数值模拟分析，对比在室内安装散热器与低温地板辐射两种供暖方式下的差异性。

结果表明：低温地板辐射供暖与散热器供暖相比，在热舒适性、降低能耗、热稳定性及其他方面均更胜一筹。

关键词：散热器供暖低温地板辐射供暖数值模拟前言散热器供暖与低温地板辐射供暖已经成为了我国冬季采暖必不可少的两种方式。

随着生活水平的提高，人们对生活的要求已然不只是单纯的解决温饱问题，而是对更高水平质量的追求，为此在CFD模拟分析以及前辈们的研究上对比两种采暖方式的特征性能，以便为居民提供更优质的选择。

1、建立模型1.1物理模型以天津市某单层办公建筑的同一房间为例，房间位于一层中间位置（如图1），高3.6m，开间、进深分别为4m与9.8m。

外墙为保温外墙，结构为20mm水泥砂浆、240mm砖墙、120mm加气混凝土、20mm水泥砂浆，传热系数K为1.08W/(m2·K),热惰性指标D 为5.56（如图2）[1]；外窗为单框中空塑钢窗，空气层厚度为12mm，玻璃厚度为6mm，传热系数K为3.0W/(m2·K)[1]；屋顶结构为30mm混凝土压顶板、30mmEPS挤塑板、防水层、20mm水泥砂浆找平、100mm水泥炉渣找坡（平均厚度）、120mm钢筋混凝土、25mm水泥砂浆，传热系数K为0.72W/m2·K，热惰性指标D为3.29（如图3）[1]；地面为不保温地面。

图1设计房间平面示意图图2外墙结构图图3屋顶结构图1.2计算模型=-7.5℃，空气密度ρ=1.33kg/m3，比热天津市供暖室外计算温度tw=1.0kJ/kg·K，冬季室外平均风速v=2.1m/s[1]。

pj围护结构基本耗热量式中，K—围护结构的传热系数，W/（m2·K）；F—围护结构的面积，m2；—冬季室内计算温度，℃；—供暖室外计算温度，℃；α—围护结构的温差修正系数。

散热器采暖与低温地板辐射采暖比较摘要：建筑科技日新月异，人们对建筑舒适性要求越来越高，低温热水地板辐射与散热器在家庭采暖领域都有着广泛的市场，这两种采暖方式也逐渐成为家庭独立供暖系统的代表。

其实两种采暖方式各有优缺点，在选择时要根据建筑的结构形式和个人的居住需求等方面的条件来选择。

本文首先分析了散热器采暖与低温地板辐射采暖的散热机理，然后重点从热源要求、能耗对比、导热方式、系统终端的布置、水温、使用寿命几方面详细探讨了散热器采暖与低温地板辐射采暖两种采暖方式的异同。

关键词：散热器；低温地板辐射；热源；导热方式abstract: the construction technology is developing rapidly, and the people to the building comfort requirements more and more high, low temperature hot water floor radiant and radiator heating area in the family has a wide market, these two kinds of heating means also has become a representative of the family independent heating system. in fact two heating mode has its advantages and disadvantages, when the choice according to the structure of the building form and personal living demand of conditions to choose. this paper first analyzes the radiator heating and low temperature radiant floor heating of the heat dissipation mechanism, and then focus from heat source requirements, energy consumptioncontrast, heat conduction mode, system terminal layout, water temperature, service life several aspects discusses in detail the radiator heating and low temperature radiant floor heating two heating means the similarities and differences. keywords: radiator; low temperature radiant floor; heat source; heat conduction mode.中图分类号：tu832文献标识码：a 文章编号：2095-2104（2013）一、散热器采暖与低温地板辐射采暖的散热机理分析（一）散热器采暖的散热机理房间的热舒适性不仅与进入室内的热量有关，还与散热器的形式、安装位置及散放热量中对流和辐射成分所占比例有关。

低温地板辐射采暖与散热器采暖的比较低温地板辐射采暖与散热器采暖的比较低温地板辐射采暖与散热器采暖的比较一、散热.方式不同：1. 地暖盘管把地面加热后，热量通过地面垂直向上辐射及少量散射辐射形式散热；2. 散热器采暖是：大部分被加热的空气从散热器顶部上升至屋顶，再沿对侧墙面下降至地面，从地面回流到散热器下部，再被加热，形成下一个循环。

由于底部回流气流的影响，在严寒地区会使人感到脚下略有冷感。

大连不属于严寒地区，这种影响并不大。

二、地暖与装修材料之间的相互影响：对地面覆面装饰材料要求较挑剔。

1. 地面装饰面层宜采用热阻小于0.05m2 *K/W的材料。

地面装饰面层宜采用热阻小于0.05m2 xK/W的材料。

2. 面层热阻的大小，直接影响到地面的散热量。

实测证明，在相同的供热条件和地板构造的情况下，在同一个房间，以热阻为0.02m2*K/Warso的花岗岩、大理石、陶瓷砖等作面层的地面散热量，比0.10m2*K/Warso的木地板时要高出30%~60%，比0.15m2*K/Warso的地毯时要高出60%_--90%.三、地暖与个人的生活习惯：1. 生活在地暖房间的人应讲究卫生，尤其有汗脚的人，极易造成房间异味；2. 随着热气流的上升，使房间内空气中的水分减少，生活在房间的人会感到过于干燥；3. 随着热气流的上升，使房间内空气中的尘埃上扬，同时由于房间过于干燥，抵抗力低的人容易患鼻炎；4. 木制家具的摆放也会妨碍地暖辐射散热；木材的热阻较大，为0.10m2*K/W左右，是石材的5倍；四、地暖与节能：据国家行业标准《地面辐射供暖规程》中的两点介绍：1. 地面辐射供暖热负荷计算可降低2℃，或可按总热负荷的90%～95%作为总热负荷；2. 存在向下的热损失（见下表）PE--X注：计算条件：加热管外经20�L、填充层厚度50�L，聚苯乙烯泡沫塑料绝热层厚度20�L，供回水温差10℃。

五、地暖与散热器各自占用的空间比较：1. 散热器占用侧墙空间；2.地暖占用高度空间；六、地暖系统的启动要求：据国家行业标准《地面辐射供暖规程》要求：初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃；并应连续运行48h；以后每隔24 h水温升高3℃，直至达到设计供水温度。

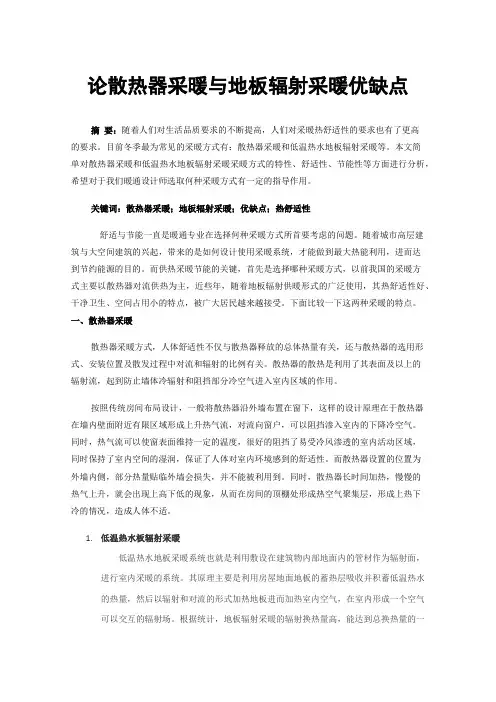

论散热器采暖与地板辐射采暖优缺点摘要：随着人们对生活品质要求的不断提高，人们对采暖热舒适性的要求也有了更高的要求。

目前冬季最为常见的采暖方式有：散热器采暖和低温热水地板辐射采暖等。

本文简单对散热器采暖和低温热水地板辐射采暖采暖方式的特性、舒适性、节能性等方面进行分析，希望对于我们暖通设计师选取何种采暖方式有一定的指导作用。

关键词：散热器采暖；地板辐射采暖；优缺点；热舒适性舒适与节能一直是暖通专业在选择何种采暖方式所首要考虑的问题。

随着城市高层建筑与大空间建筑的兴起，带来的是如何设计使用采暖系统，才能做到最大热能利用，进而达到节约能源的目的。

而供热采暖节能的关键，首先是选择哪种采暖方式，以前我国的采暖方式主要以散热器对流供热为主，近些年，随着地板辐射供暖形式的广泛使用，其热舒适性好、干净卫生、空间占用小的特点，被广大居民越来越接受。

下面比较一下这两种采暖的特点。

一、散热器采暖散热器采暖方式，人体舒适性不仅与散热器释放的总体热量有关，还与散热器的选用形式、安装位置及散发过程中对流和辐射的比例有关。

散热器的散热是利用了其表面及以上的辐射流，起到防止墙体冷辐射和阻挡部分冷空气进入室内区域的作用。

按照传统房间布局设计，一般将散热器沿外墙布置在窗下，这样的设计原理在于散热器在墙内壁面附近有限区域形成上升热气流，对流向窗户，可以阻挡渗入室内的下降冷空气。

同时，热气流可以使窗表面维持一定的温度，很好的阻挡了易受冷风渗透的室内活动区域，同时保持了室内空间的湿润，保证了人体对室内环境感到的舒适性。

而散热器设置的位置为外墙内侧，部分热量贴临外墙会损失，并不能被利用到。

同时，散热器长时间加热，慢慢的热气上升，就会出现上高下低的现象，从而在房间的顶棚处形成热空气聚集层，形成上热下冷的情况，造成人体不适。

1.低温热水板辐射采暖低温热水地板采暖系统也就是利用敷设在建筑物内部地面内的管材作为辐射面，进行室内采暖的系统。

其原理主要是利用房屋地面地板的蓄热层吸收并积蓄低温热水的热量，然后以辐射和对流的形式加热地板进而加热室内空气，在室内形成一个空气可以交互的辐射场。

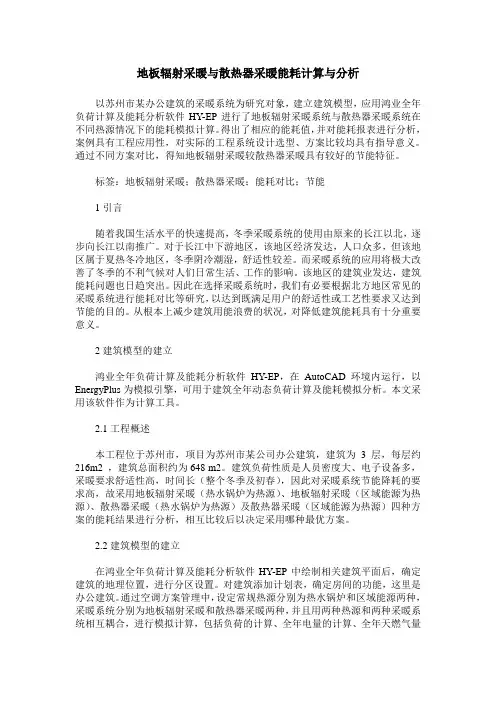

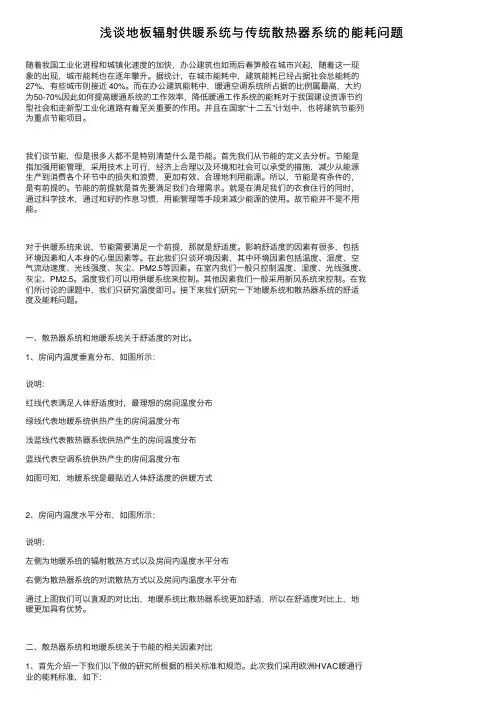

地板辐射采暖与散热器采暖能耗计算与分析以苏州市某办公建筑的采暖系统为研究对象，建立建筑模型，应用鸿业全年负荷计算及能耗分析软件HY-EP进行了地板辐射采暖系统与散热器采暖系统在不同热源情况下的能耗模拟计算。

得出了相应的能耗值，并对能耗报表进行分析，案例具有工程应用性，对实际的工程系统设计选型、方案比较均具有指导意义。

通过不同方案对比，得知地板辐射采暖较散热器采暖具有较好的节能特征。

标签：地板辐射采暖；散热器采暖；能耗对比；节能1引言随着我国生活水平的快速提高，冬季采暖系统的使用由原来的长江以北，逐步向长江以南推广。

对于长江中下游地区，该地区经济发达，人口众多，但该地区属于夏热冬冷地区，冬季阴冷潮湿，舒适性较差。

而采暖系统的应用将极大改善了冬季的不利气候对人们日常生活、工作的影响。

该地区的建筑业发达，建筑能耗问题也日趋突出。

因此在选择采暖系统时，我们有必要根据北方地区常见的采暖系统进行能耗对比等研究，以达到既满足用户的舒适性或工艺性要求又达到节能的目的。

从根本上减少建筑用能浪费的状况，对降低建筑能耗具有十分重要意义。

2建筑模型的建立鸿业全年负荷计算及能耗分析软件HY-EP，在AutoCAD环境内运行，以EnergyPlus为模拟引擎，可用于建筑全年动态负荷计算及能耗模拟分析。

本文采用该软件作为计算工具。

2.1工程概述本工程位于苏州市，项目为苏州市某公司办公建筑，建筑为3层，每层约216m2 ，建筑总面积约为648 m2。

建筑负荷性质是人员密度大、电子设备多，采暖要求舒适性高，时间长（整个冬季及初春），因此对采暖系统节能降耗的要求高，故采用地板辐射采暖（热水锅炉为热源）、地板辐射采暖（区域能源为热源）、散热器采暖（热水锅炉为热源）及散热器采暖（区域能源为热源）四种方案的能耗结果进行分析，相互比较后以决定采用哪种最优方案。

2.2建筑模型的建立在鸿业全年负荷计算及能耗分析软件HY-EP中绘制相关建筑平面后，确定建筑的地理位置，进行分区设置。

浅谈低温热水地板辐射采暖与散热器采暖的比较摘要：随着人们生活水平的提高，人们对建筑舒适性的要求也越来越高。

在我国北方地区，低温热水地板辐射采暖与散热器采暖在集中供热领域都有着广泛的市场。

关键词：低温热水地板散热器采暖中图分类号：g267 文献标识码：a 文章编号：下面，根据我几年来的工作经验谈谈低温热水地板辐射采暖（以下简称地板采暖）与散热器采暖的区别，并加以比较：地板采暖与散热器采暖的采暖效果不同1.地板采暖的导热方式是以辐射为主。

地板内储存的热能由地面向上辐射加热室内空气，实现了室内温度下层高而上层低，由下而上逐渐降低，给人以头凉脚暖的感觉，舒适感好。

2.散热器采暖的导热方式是以对流为主。

散热器先加热其周围空气，使空气在房间内形成对流从而达到采暖目的。

这种采暖方式是散热器周围的温度高，随着与散热器距离的加大，温度递减，同一层面的温度温差较大。

由于这种采暖是对流方式，造成室内上层温度高而下层温度低，使人感到头热脚凉，舒适感相对要差。

且易造成浮尘飞扬，影响室内空气质量。

地板采暖与散热器采暖的末端布置形式不同1.地板采暖的散热管（线）路是埋设在地板内，不占用室内空间，且有利于布置装修。

采用地板采暖，管道全部在地面以下，只要有一个分配器暗装在厨房橱柜下或厕所内即可，可以自由地装修墙面、摆放家俱。

但是对楼板的承载负荷需进行安全校核，且装修地面时，应注意不要人为破坏管线。

2.散热器明装在室内，款式多样，合理选择可起到装饰美观效果，色彩多样、外观优雅、极易与家装所融合，对层高无影响，对装饰要求较小，维修方便易于清扫；但是占用了室内空间（主要占用了窗台以下部分和墙面），安装位置不合理会影响美观，且易产生散热不均匀，有温度梯度差产生，散热器表面温度较高，用户（尤其是老人和小孩）需注意避让。

地板采暖与散热器采暖温度的调节和控制方面有区别散热器采暖时，每组散热器应设置与户内采暖系统相适宜的散热器恒温控制阀。

地板采暖应设置自动温控装置，且宜按环路分别设置，控制各环路流量，继而达到控制室内温度的作用。

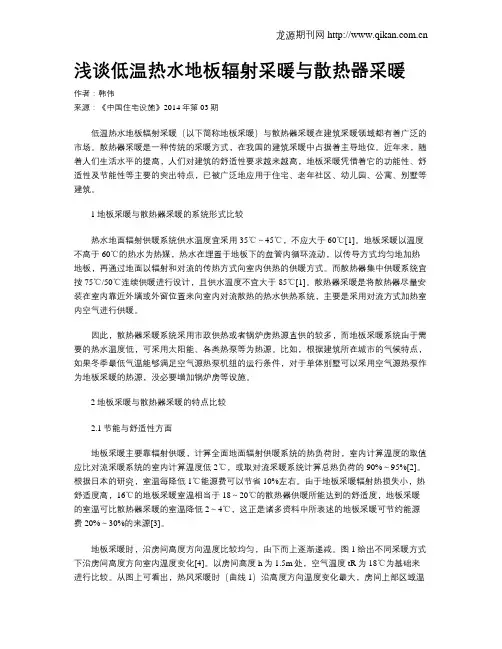

浅谈低温热水地板辐射采暖与散热器采暖作者：韩伟来源：《中国住宅设施》2014年第03期低温热水地板辐射采暖（以下简称地板采暖）与散热器采暖在建筑采暖领域都有着广泛的市场。

散热器采暖是一种传统的采暖方式，在我国的建筑采暖中占据着主导地位。

近年来，随着人们生活水平的提高，人们对建筑的舒适性要求越来越高，地板采暖凭借着它的功能性、舒适性及节能性等主要的突出特点，已被广泛地应用于住宅、老年社区、幼儿园、公寓、别墅等建筑。

1地板采暖与散热器采暖的系统形式比较热水地面辐射供暖系统供水温度宜采用35℃～45℃，不应大于60℃[1]。

地板采暖以温度不高于60℃的热水为热媒，热水在埋置于地板下的盘管内循环流动，以传导方式均匀地加热地板，再通过地面以辐射和对流的传热方式向室内供热的供暖方式。

而散热器集中供暖系统宜按75℃/50℃连续供暖进行设计，且供水温度不宜大于85℃[1]。

散热器采暖是将散热器尽量安装在室内靠近外墙或外窗位置来向室内对流散热的热水供热系统，主要是采用对流方式加热室内空气进行供暖。

因此，散热器采暖系统采用市政供热或者锅炉房热源直供的较多，而地板采暖系统由于需要的热水温度低，可采用太阳能、各类热泵等为热源。

比如，根据建筑所在城市的气候特点，如果冬季最低气温能够满足空气源热泵机组的运行条件，对于单体别墅可以采用空气源热泵作为地板采暖的热源，没必要增加锅炉房等设施。

2地板采暖与散热器采暖的特点比较2.1节能与舒适性方面地板采暖主要靠辐射供暖，计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90%～95%[2]。

根据日本的研究，室温每降低1℃能源费可以节省10%左右。

由于地板采暖辐射热损失小，热舒适度高，16℃的地板采暖室温相当于18～20℃的散热器供暖所能达到的舒适度，地板采暖的室温可比散热器采暖的室温降低2～4℃，这正是诸多资料中所表述的地板采暖可节约能源费20%～30%的来源[3]。
