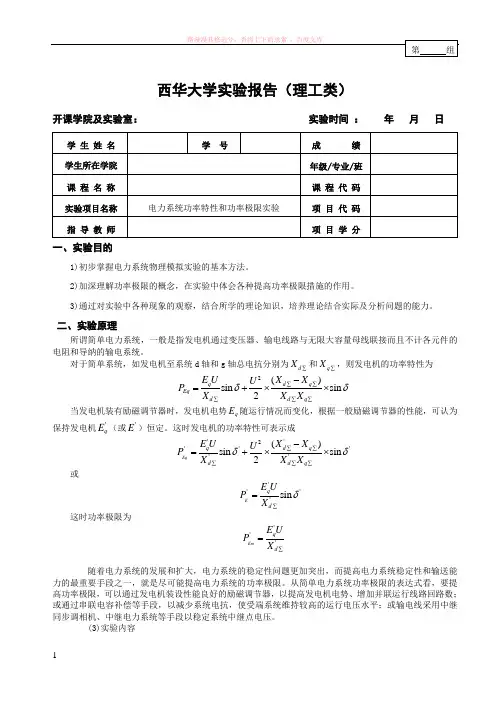

西华大学实验报告（理工类）开课学院及实验室： 实验时间 ： 年 月 日学 生 姓 名学 号成 绩 学生所在学院 年级/专业/班 课 程 名 称课 程 代 码 实验项目名称 电力系统功率特性和功率极限实验项 目 代 码 指 导 教 师项 目 学 分一、实验目的1)初步掌握电力系统物理模拟实验的基本方法。
2)加深理解功率极限的概念，在实验中体会各种提高功率极限措施的作用。
3)通过对实验中各种现象的观察，结合所学的理论知识，培养理论结合实际及分析问题的能力。
二、实验原理所谓简单电力系统，一般是指发电机通过变压器、输电线路与无限大容量母线联接而且不计各元件的电阻和导纳的输电系统。
对于简单系统，如发电机至系统d 轴和g 轴总电抗分别为d X ∑和q X ∑，则发电机的功率特性为2()sin sin 2q d q Eq d d q E UX X U P X X X δδ∑∑∑∑∑-=+⨯⨯当发电机装有励磁调节器时，发电机电势q E 随运行情况而变化，根据一般励磁调节器的性能，可认为保持发电机'q E （或'E ）恒定。
这时发电机的功率特性可表示成''2'''''()sin sin 2Eq q d q d d q E UX X U P X X X δδ∑∑∑∑∑-=+⨯⨯ 或''''sin E q d E UP Xδ∑=这时功率极限为'''Em q d E UP X∑=随着电力系统的发展和扩大，电力系统的稳定性问题更加突出，而提高电力系统稳定性和输送能力的最重要手段之一，就是尽可能提高电力系统的功率极限。
从简单电力系统功率极限的表达式看，要提高功率极限，可以通过发电机装设性能良好的励磁调节器，以提高发电机电势、增加并联运行线路回路数；或通过串联电容补偿等手段，以减少系统电抗，使受端系统维持较高的运行电压水平；或输电线采用中继同步调相机、中继电力系统等手段以稳定系统中继点电压。

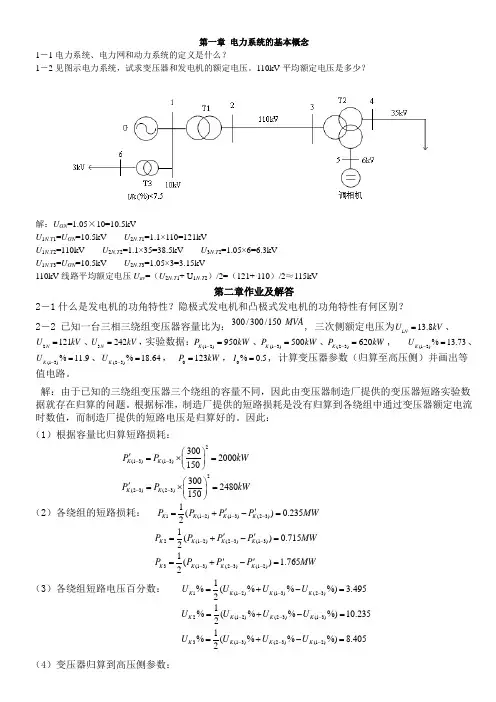

第一章 电力系统的基础概念1-1 解:(1) 电力系统是由发电厂、输电网、配电网和电力负荷组成的，包括了发电、输电、配电和用电的全过程。
(2) 发电厂的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，是电力系统的能量来源。
110kV 及以上的电力网称输电网，主要功能是将大量的电能从发电厂远距离传输到负荷中心，并保证系统安全、稳定和经济地运行。
35kV 及以下的电力网称为配电网，主要功能是向终端用户配送满足一定电能质量要求和供电可靠性要求的电能。
电力负荷是电力系统中的能量流向和被消费的环节，电力负荷通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
1-2解：(1) 电力系统的运行有以下特点： 电能不能大量储存；过渡过程非常迅速；电能生产与国民经济各部门和人民生活关系密切。
(2) 对电力系统的基本要求有：保证供电的可靠性 保证供电的电能质量保证电力系统运行的经济性 满足节能与环保的要求1-3 解: （核心内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ： ()kV kV 5.10%5110=+⨯ 变压器：T1:()()kV kV V N T 5.10%511011=+⨯=kV kV V N T 242%)101(220)2(1=+⨯=变压器：T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+⨯=kV kV V N T 5.38%)101(35)3(2=+⨯=变压器：T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+⨯=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+⨯=标号注意：1、单位 2、下脚标写法 (2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=：T1：5.10242)1(1)2(11==N T N T N V V K T2：121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：5.38/121/220T3：6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果 (3) 1T 变压器运行于%5+抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+=== 2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.381212203T 变压器运行于%5.2-抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。

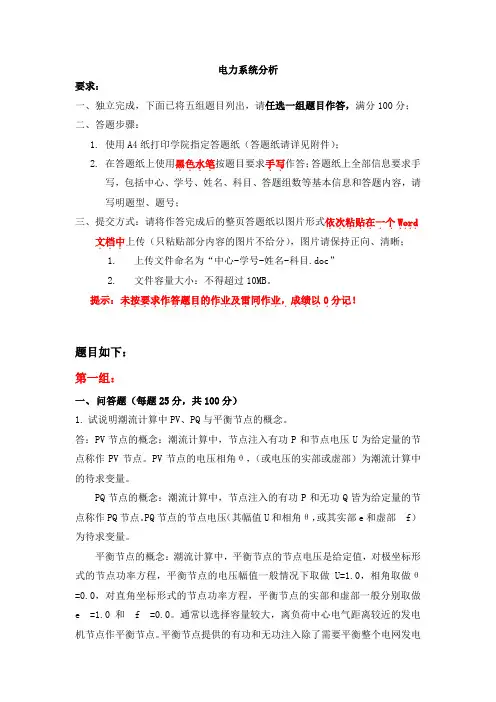

电力系统分析要求：一、独立完成，下面已将五组题目列出，请任选一组题目作答，满分100分；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括中心、学号、姓名、科目、答题组数等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.上传文件命名为“中心-学号-姓名-科目.doc”2.文件容量大小：不得超过10MB。
提示：未按要求作答题目的作业及雷同作业，成绩以．．．．．．．．．．．．．．．．．．．．0．分记．．！题目如下：第一组：一、问答题（每题25分，共100分）1.试说明潮流计算中PV、PQ与平衡节点的概念。
答：PV节点的概念：潮流计算中，节点注入有功P和节点电压U为给定量的节点称作PV节点。
PV节点的电压相角θ，（或电压的实部或虚部）为潮流计算中的待求变量。
PQ节点的概念：潮流计算中，节点注入的有功P和无功Q皆为给定量的节点称作PQ节点。
PQ节点的节点电压（其幅值U和相角θ，或其实部e和虚部f）为待求变量。
平衡节点的概念：潮流计算中，平衡节点的节点电压是给定值，对极坐标形式的节点功率方程，平衡节点的电压幅值一般情况下取做U=1.0，相角取做θ=0.0，对直角坐标形式的节点功率方程，平衡节点的实部和虚部一般分别取做e =1.0和 f =0.0。
通常以选择容量较大，离负荷中心电气距离较近的发电机节点作平衡节点。
平衡节点提供的有功和无功注入除了需要平衡整个电网发电。

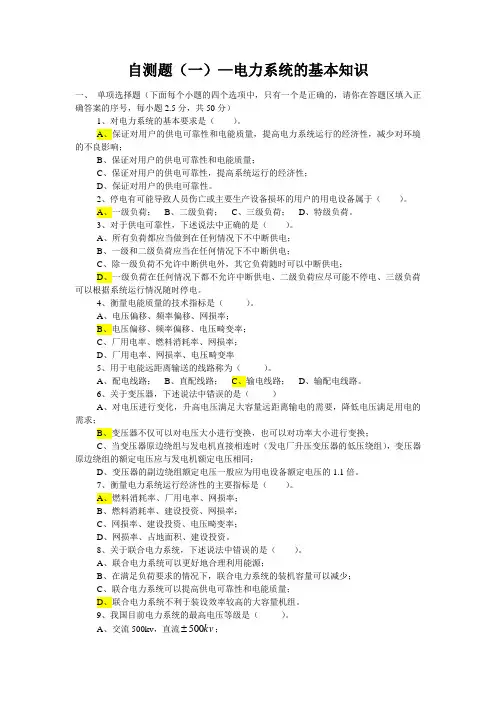

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。
A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。
A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ ）。
A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（ ）。
A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。
A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。
6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
7、衡量电力系统运行经济性的主要指标是（ ）。
A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。
电力系统分析课后习题解答第1章 绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
%1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。
因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。
当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4 解：（1）G ：；T-1：242kV ；T-2：220kV/121kV ，220kV/；T-3：110kV/11kV ； T-4：35kV/；T-5：，（长线路） （短线路）（2）T-1工作于+5%抽头：实际变比为242×（1+5%）=，即K T-1==；T-2工作于主抽头：实际变比为K T-2(1-2)=220/121=；K T-2(1-3)=220/=； )K T-2(2-3)=121/=；T-3工作于%抽头：实际变比为K T-3=110×%)/11=； T-4工作于-5%抽头：实际变比为K T-4=35×(1-5%)/=； T-5工作于主抽头：实际变比为K T-5=(3+3×5%)=。
1-5解：由已知条件，可得日总耗电量为MW 204027041204902804100280450270=⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯=d W则日平均负荷为MW 8524204024===d av W P 负荷率为708.012085max m ===P P k av ；最小负荷系数为417.012050max min ===P P a 1-6·解：系统年持续负荷曲线如图所示。
