《水轮发电机组的安装与检修》试卷1考试时间：100分钟一、填空题(本大题共9题，每空1分，共34分。
)1．机组安装过程中零部件的组合工艺有_________、________。
2．水轮发电机组安装中，立式混流式水轮机的安装基准件是________，轴流式水轮机为_________，水斗式为_________，卧轴混流式为_______。
3．联接螺栓分为_________和__________；为保证重要的联接螺栓紧密而又均匀，须做到______________、____________________。
4．分节金属蜗壳按节挂装的顺序依次为____________、__________、_________。
5．基本测量中，间隙测量的工具常用_________；用于水平度测量的工具有_________、________、________、__________，对于测量要求高的大尺寸平面水平度的测量需要用_________，为保证测量精度，还需______________________________________。
6、立式混流式水轮机的埋设件有________、_______、________、_________。
7、对于水斗式水轮机的喷管与转轮的位置关系要求是__________________、________________________。
8、机组的起动调试主要做____________、__________、________、_______四个方面的工作。
9．定期预防性检修包括________、________、__________、___________。
二、名词解释(本大题共3题，每题4分，共12分。
)1．原始基准：2．安装基准件：3．接力器的压紧行程：三、简答题(本大题共3题，每题5分，共15分。
)1．轴、瓦研、刮的目的是什么？2．导水机构预装和正式安装各解决了什么问题？3．轴流式水轮机的转动部分吊入后如何支撑？四、论述题(本大题共2题，每题12分，共24分)1、请分别指出立式混流式水轮机的座环、转轮、定子、转子的位置如何找正？2、如下图中，小型悬式发电机推力轴承结构，回答下列问题。
水轮发电机组是由水轮机和受其驱动的发电机组组成，用来将水体机械能转换为电能的一套机器。
常用的水轮机有冲击式、反击式、贯流式和可逆式。
发电机则均采用同步发电机。
由水轮机和发电机组合而成的发电动力装置。
设置在水电站中，执行把水能转换成电能的功能。
机组中水轮机作为原动机，它利用水的能量运转，驱动发电机发电。
常用的水轮机有冲击式、反击式、贯流式和可逆式。
发电机则均采用同步发电机。
由于水电站的自然条件和工况各异，水轮发电机组的容量和转速变化范围很大。
可按其尺寸大小和结构特征划分其容量和转速（见表）。
特点水轮发电机与其他发电机相比有一些不同的特点：①它需有较大的飞轮力矩。
因此，发电机的转子直径及整机的外形尺寸都比较大。
②水电站一般离负荷中心较远，需通过长距高压输电线路向负荷供电。
因此，要求水轮发电机有较高的动态稳定和静态稳定特性。
③水轮发电机的转子直径大，选用的材料要求又不及汽轮机、燃汽轮机的高。
所以，虽然其转速不及后两者，但仍需考虑万一达到飞逸转速时对材料强度的要求，以保证其可靠性。
基本数据水轮发电机组的基本数据包括额定容量、额定电压、额定功率因数、电抗与短路比、飞逸速度、飞轮力矩等。
额定容量通常以兆伏安或千伏安计。
水电站选择机组容量和台数需考虑枢纽布置，电力系统运行的要求，机组在系统中调度的灵活性，设备制造、运输、安装、造价等多种因素。
在保证电力系统运行安全、灵活的条件下，采用单机容量较大、台数较少的方案有利机组的高效率，并可简化水电站的枢纽布置，加快施工进度和总投资。
但通常不少于两台。
额定电压它的选取要从额定容量、电磁负荷、电站的技术经济指标及电力系统输配电设备等方面综合考虑。
一般来说，在合理范围内，电压取低值，电机的经济指标要好一些。
额定功率因数对它的选择既要考虑发电机的造价、对水电站设备和电力系统无功补偿装置的影响和投资，又要考虑由电站输送无功功率造成的功率损失,同时,还要计及它超过设计水头运行多发电的效益，特别是在建站初期，只有一、两台机组投运(其余机组未装完)以及可能发生弃水的情况下，更应考虑这种运行性的可能性与合理性。
水轮机检修工考试题库与答案（最新版）1.【判断题】磁轭加热只能采用电热法本题答案：错本题解析：暂无解析2.【单项选择题】推力瓦面接触点一般为（）个CM2A、1-3B、2-4C、2-3D、4-6本题答案：C本题解析：暂无解析3.【单项选择题】伞型水轮发电机的上机架为（）机架A、负荷B、非负荷C、空载D、承载本题答案：B本题解析：暂无解析4.【判断题】机械制动是水轮发电机组目前唯一的制动方式本题答案：错本题解析：暂无解析5.【单项选择题】我国水轮机产品型号由三部分组成，下列正确的是（）。
A、第一部分为水轮机型式和转轮型号；B、第二部分为水轮机的标称直径和引水室特征；C、第三部分为水轮机主轴布置形式和其它必要数据。
本题答案：A本题解析：暂无解析6.【单项选择题】混流式水轮机导叶开度是指：（）。
A、导叶出口边与相邻导叶间的最小距离；B、导叶出口边与相邻导叶间的最大距离；C、导叶出口边与相邻导叶间的出口边最小距离；D、导叶出口边与相邻导叶间的出口边最大距离。
本题答案：A本题解析：暂无解析7.【单项选择题】当某力R对刚体的作用效果与一个力系对该刚体的作用效果相当时，该力R为该力系的（）A、合力B、分力C、作用力D、反作用力本题答案：A本题解析：暂无解析8.【问答题】造成机组在运行中振动增大的原因中，有那些是属于机械方面的？本题答案：运行中，同轴水轮发电机机组的振动增大，属于机械方面的原本题解析：运行中，同轴水轮发电机机组的振动增大，属于机械方面的原因有以下10点1：机组转动部分质量不平衡2：主轴法兰连接不符合要求，引起摆度超过规定值3：发电机和水轮机主轴不同心4：推力轴承和导轴承调整不当5：机组转动部分与静止部分发生碰撞6：轴承座固定螺丝没上紧7：励磁机安装不正8：主轴变形9：部件的固有频率与机组的旋转频率，电磁频率相等或相近10：水平未调好9.【判断题】修刮推力瓦刮刀通常用弹簧钢打制而成本题答案：对本题解析：暂无解析10.【问答题】推力轴承楔形油膜是如何形成的？本题答案：承放轴瓦的托盘放置在轴承座的支柱螺栓球面上，这样托盘在本题解析：承放轴瓦的托盘放置在轴承座的支柱螺栓球面上，这样托盘在运动中可以自由倾斜，使推力瓦的倾角随负荷和转速的变化而改变，从而产生适应轴承润滑的最佳楔形油膜11.【单项选择题】物体的惯性是指物体（）原有运动状态的能力A、改变B、加强C、保持D、减弱本题答案：C本题解析：暂无解析12.【单项选择题】转动惯量影响着水轮发电机组及电力系统的（）型A、速动B、稳定C、安全D、波动本题答案：B本题解析：暂无解析13.【问答题】学习“思想道德修养与法律基础”课的意义是什么？本题答案：有助于当代大学生认识立志、树德、成人的道理，选择正确的成才之本题解析：有助于当代大学生认识立志、树德、成人的道理，选择正确的成才之路。
水轮机检修工考试考试题库（题库版）1、问答题发电机盘车应遵守什么规定？正确答案：应遵守的规定有1：应有统一指挥2：盘车前应通知周围无关人员不得靠近转子3：用天车拉转子时，作业人员不得站在拉紧钢丝（江南博哥）绳的对面4：应统一听指挥，在适当时记录数据5：不带无关物品进入发电机，作业后清点物品2、单选水轮发电机主轴的结构型式有（）A、一种B、二种C、三种D、四种正确答案：B3、判断题顶转子有时可不用风闸而该用其他方式进行正确答案：错4、单选对于容量在几千瓦以下的小型水轮发电机组，采用（）盘车A、人工B、机械C、电动D、自动正确答案：A5、单选悬式水轮发电机组推力轴承承受的质量是（）A、发电机转子的质量B、发电机的转动部分质量C、机组转动部分质量和轴向推力D、发电机总质量正确答案：C6、判断题发电机飞逸转速越高，对强度要求就越高正确答案：对7、判断题磁极挂装在磁轭上，磁轭为发电机的磁路的一部分正确答案：对8、单选水轮发电机一般都为（）式三相（）发电机A、凸极，异步B、凸极，同步C、隐步，同步D、隐步，异步正确答案：B9、问答题请答出完整尺寸应包括的4个要素？正确答案：4个要素为，尺寸界线，尺寸线，尺寸数字，箭头10、问答题制动闸板使用的是什么材质？硬度如何？正确答案：制动闸板多为含有铜丝的石棉橡胶制品，硬度为HB25-HB3511、问答题试简述金属热处理的过程。
正确答案：金属热处理一般可分为三个步骤①加热，将需要加热的钢件置于加热炉中，加热到所需温度；②保温，使加热到所需温度的钢件保持一定的时间，达到内外温度一致，使钢的组织得到充分的转变；③冷却，把加热、保温后的钢件放到适当的介质中进行冷却，以获得一定的冷却速度。
12、单选在机组容量相同条件下，其效率η将随着转速的提高而（）A、提高B、降低C、不变D、无关正确答案：A13、单选导水机构的支撑机构是下列答案中的（）。
A、顶盖；B、座环；C、控制环。
正确答案：A14、单选布氏硬度常用（）表示。

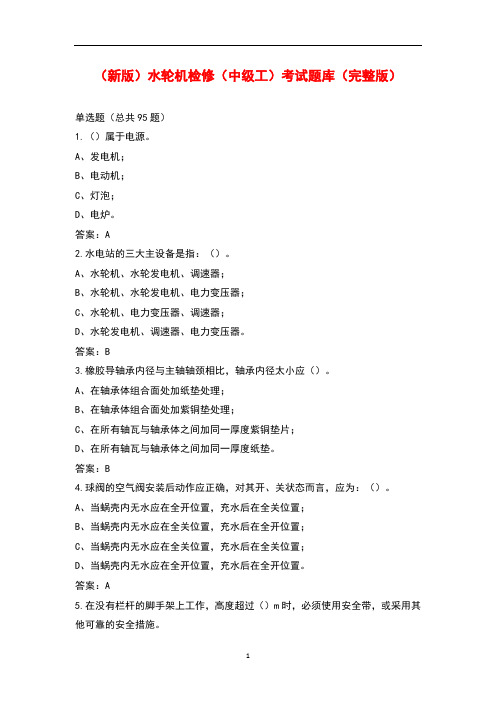

（新版）水轮机检修（中级工）考试题库（完整版）单选题（总共95题）1.（）属于电源。
A、发电机；B、电动机；C、灯泡；D、电炉。
答案：A2.水电站的三大主设备是指：（）。
A、水轮机、水轮发电机、调速器；B、水轮机、水轮发电机、电力变压器；C、水轮机、电力变压器、调速器；D、水轮发电机、调速器、电力变压器。
答案：B3.橡胶导轴承内径与主轴轴颈相比，轴承内径太小应（）。
A、在轴承体组合面处加纸垫处理；B、在轴承体组合面处加紫铜垫处理；C、在所有轴瓦与轴承体之间加同一厚度紫铜垫片；D、在所有轴瓦与轴承体之间加同一厚度纸垫。
答案：B4.球阀的空气阀安装后动作应正确，对其开、关状态而言，应为：（）。
A、当蜗壳内无水应在全开位置，充水后在全关位置；B、当蜗壳内无水应在全关位置，充水后在全开位置；C、当蜗壳内无水应在全关位置，充水后在全关位置；D、当蜗壳内无水应在全开位置，充水后在全开位置。
答案：A5.在没有栏杆的脚手架上工作，高度超过（）m时，必须使用安全带，或采用其他可靠的安全措施。
A、1；B、1.5；C、2；D、2.5。
答案：B6.运行中我们监视的机组摆度是（）。
A、绝对摆度；B、全摆度；C、净摆度；D、相对摆度。
答案：A7.具备有自吸能力的水泵是（）。
A、离心泵；B、轴流泵；C、射流泵；D、混流泵。
答案：C8.外径千分尺刻度值通常是（）mm。
A、0.01；B、0.02；C、0.05；D、0.10。
答案：A9.磨削时，（）是形成火花的元素。
A、C；B、Fe;C、Mn;D、Si。
答案：A10.安全带和安全绳试验荷重为（）N，每半年一次。
A、1000；B、1150；C、2205；D、1500。
答案：C11.中、低水头混流式水轮机转轮直径D1与叶片出水边的最大直径D2的关系是：（）。
A、D1＞D2；B、D1＝D2；C、D1≤D2；D、D1≥D2。
答案：C12.圆柱式导水机构的导叶数Z主要与（）有关。
A、工作水头；B、水轮机流量；C、水轮机出力；D、转轮直径D1。
水轮机检修工考试题库1、判断题悬吊型水轮发电机上机架为荷重机架正确答案：对2、单选机组处于停机状态锁定装置活塞处于：（）。
A、上部位置；B、中间位置；C、下部位置。
正确答案：C3、（江南博哥）判断题凡带螺纹的零件，其内外螺纹总是成对配合使用，而且它们的螺纹要素必须完全一致正确答案：对4、问答题水力机组检修可分为几类？各类周期如何（根据各厂情况回答）正确答案：水力机组检修通常可分为定期检查，小修，大修和扩大性大修4类（1）定期检查：每周一次，每次半天（2）小修：每年两次，每次2-8天（3）大修：3-5年一次，每次10-35天（4）扩大性大修：5-8年一次，每次45-75天5、问答题合金焊口热处理的目的是什么？正确答案：目前是1：除去焊口中的应力，防止焊口热影响区产生裂纹2：改善焊口热影响区金属的机械性能，使金属增加韧性3：改善焊口热影响区金属的组织6、判断题除轮毂型之外，推力头与主轴均采用平均连接正确答案：对7、问答题推力油槽渗漏试验检查那些部位及检查方法？正确答案：推力油槽渗漏试验主要检查挡油管的油槽，油槽边和油槽底的密封情况，为减少煤油的用量，可用和好的面粉条隔挡在组合缝的周围，倒上1.-20MM深的煤油，将油槽的外组合缝处擦干净，抹上分币灰经过6-8H的检查抹上粉笔灰应无渗漏的痕迹8、单选（）主要是为了防止连接的松动A、平垫圈B、弹簧垫圈C、胶皮圈D、方垫圈正确答案：B9、判断题静力学主要研究合力和平衡条件两个问题正确答案：对10、问答题水轮发电机的类型有那些？其中立式水轮发电机的结构是怎样正确答案：按其布置方式的不同分为立式和卧式两种，按推力轴承的位置不同分为悬吊型和伞型两种，按冷却方式的不同分为空气冷却和水冷却，立式水轮发电机主要包括定子，转子，上机架，下机架，推力轴承，导轴承，空气冷却器，制动系统，励磁机等11、判断题工艺过程就是指金属材料和加工制造过程正确答案：错12、判断题根据密度大小，可将金属分为轻金属和重金属两类正确答案：对13、单选室内高压电气设备的隔离应设有遮栏，其高度应为（）以上。
2022水轮机安装工真题模拟及答案(1)共340道题1、按比转速，各种水轮机从大到小的排列顺序是（）。
（单选题）A. ZL>HL>CJB. CJ>HL>ZLC. HL>ZL>CJD. ZL>CJ>HL试题答案：A2、抓梁按照脱挂机构的工作原理分机械挂钩式和（）。
（单选题）A. 液压穿销式B. 半自动式C. 全自动式D. 固定联接式试题答案：A3、根据GB856-88标准，水轮发电机组各部位振动最大允许值是（）mm。
（单选题）A. 0.10B. 0.1C. 0.12D. 0.20试题答案：A4、轴向端面水轮机主轴工作密封安装，其环形密封面应与转环密封面（）。
（单选题）A. 不能接触B. 接触严密，且应有一定的压紧量C. 接触良好D. 间隙不超过0.05mm试题答案：C5、δ0、α0分别是导水叶的进、出口角，则正曲率导叶是（）。
（单选题）A. δ0>αB. δ0=αC. δ0<α试题答案：C6、水电站厂房内的集水井排水泵用于排出（）的水。
（单选题）A. 推力油槽冷却器的排水B. 检修时水轮机转轮室、尾水管的积水C. 各部渗漏水D. 水轮发电机空气冷却器的排水试题答案：C7、水电站厂房桥式起重机的额定起重量一般是根据（）来选择的。
（单选题）A. 水轮发电机转子重量B. 水轮发电机的总重量C. 水轮机重量D. 水轮发电机组转动部分的重量试题答案：A8、轴流转桨式水轮机受油器水平偏差在受油器座的平面上测量，不应大于（）mm／m。
（单选题）A. 0.02B. 0.03C. 0.05D. 0.10试题答案：C9、金属力学性能是指金属抵抗（）的能力。
（单选题）A. 合力B. 作用力C. 外力D. 应力试题答案：C10、用框型水平仪测量平面直度时，看气泡偏离零位的格数，以格数乘上水平仪的（）就是它的误差值。
（单选题）A. 长度B. 宽度C. 精度D. 厚度试题答案：C11、接力器基础安装，其法兰面垂直度允许偏差为（）mm／m。
《水轮发电机组的安装与检修》试卷2考试时间：100分钟一、填空题(本大题共7题，每空1分，共29分)1．机组安装过程中零部件的组合工艺有_________、________。
2．水轮发电机组安装中，立式混流式水轮机的安装基准件是________，轴流式水轮机为_________，水斗式为_________，卧轴混流式为_______。
3．联接螺栓分为_________和__________；为保证重要的联接螺栓紧密而又均匀，须做到______________、____________________。
4．基本测量中，间隙测量的工具常用_________；用于水平度测量的工具有_________、________、________、__________，对于测量要求高的大尺寸平面水平度的测量需要用_________，为保证测量精度，还需______________________________________。
5、立式混流式水轮机的埋设件有________、_______、________、_________。
6、机组的起动调试主要做____________、__________、________、_______四个方面的工作。
7．定期预防性检修包括________、________、__________、___________。
二、名词解释(本大题共3题，每题5分，共15分)1．原始基准：2．接力器压紧行程：3．水轮发电机组的盘车：三、简答题(本大题共6题，共34分)1．轴、瓦研、刮的目的是什么？（5分）2．导水机构预装和正式安装各解决了什么问题？（6分）3．轴流式水轮机的转动部分吊入后如何支撑？（6分）4．水斗式水轮机安装中有什么特殊要求?（5分）5．请分别指出立式混流式水轮机的座环、转轮的位置如何找正？（12分）四、看图回答问题(本大题共1题，共8分)图中2—10号部件各是什么？ 2、____________________ 3、____________________ 5、____________________ 6、____________________ 7、____________________ 8、____________________ 9、____________________ 10、___________________ 五、盘车计算(本大题共1题，共14分)某悬式发电机，已知上导至法兰两测点距离L 1=3.8m ，法兰至水导两测点的距离L 2=2.7m ，推力头直径D=1.6m ，法兰直径d=0.8m 。
2022水轮发电机机械检修工真题模拟及答案(1)共580道题1、制动闸板为含有（）的石棉橡胶制品。
（单选题）A. 铝丝；B. 铜丝；C. 铁丝；D. 钢丝；试题答案：B2、蝶阀一般使用在水头低于（）m的引水管道上（单选题）A. 100B. 125C. 150D. 200试题答案：D3、灰口铸铁用代号（）表示。
（单选题）A. A；B. B；C. C；D. HT；试题答案：D4、45钢的含碳量为（）%（单选题）A. 45B. 4.5C. 0.45D. 0.045试题答案：C5、除轮毂型之外，推力头与主轴均采用（）键连接。
（单选题）A. 平；B. 换；C. 切向；D. 花；试题答案：A6、1kgf／cm2＝（）mH2O（单选题）A. 0.1B. 1C. 10D. 100试题答案：C7、水轮发电机组各轴承润滑用油为（）（单选题）A. 透平油B. 中值工业油C. 黄油D. 绝缘油试题答案：A8、转子测圆后，转子各半径与平均半径之差应不大于设计空气间隙的（）（单选题）A. ±3.5%；B. ±2%；C. ±5%；D. ±10%；试题答案：A9、直角尺是用来检查工件（）直角的。
（单选题）A. 内；B. 外；C. 内外；D. 多个；试题答案：C10、在金属容器内应使用（）V以下的电气工具（单选题）A. 12；B. 24；C. 36；D. 48；试题答案：B11、若干零件按一定的装配关系和技术要求装配起来的表示部件或机器的图样称为（）（单选题）A. 零件图；B. 装配图；C. 剖视图；D. 加工图；试题答案：B12、周向偏心率e取下限，可使推力瓦具有较大的承载能力，但推力瓦的温升将（）（单选题）A. 不变B. 减少C. 增大D. 不一定变试题答案：C13、工作票注销后应保存（）个月。
（单选题）A. 2；B. 3；C. 4；D. 5试题答案：B14、推小车时，人给小车一作用力，小车也给人一反作用力，此二力属于（）。
《水轮发电机组的安装与检修》试卷 1考试时间： 100 分钟一、填空题( 本大题共9 题，每空1 分，共34 分。
)1 ．机组安装过程中零部件的组合工艺有_________ 、________ 。
2 ．水轮发电机组安装中，立式混流式水轮机的安装基准件是________ ，轴流式水轮机为_________ ，水斗式为_________,卧轴混流式为_______ 。
3 ．联接螺栓分为_________ 和__________ ；为保证重要的联接螺栓紧密而又均匀，须做到______________ 、____________________ 。
4 ．分节金属蜗壳按节挂装的顺序依次为____________ 、__________ 、_________ 。
5 ．基本测量中，间隙测量的工具常用_________ ；用于水平度测量的工具有_________ 、________ 、________ 、__________ ，对于测量要求高的大尺寸平面水平度的测量需要用_________ ，为保证测量精度，还需______________________________________ 。
6 、立式混流式水轮机的埋设件有________ 、_______ 、________ 、_________ 。
7 、对于水斗式水轮机的喷管与转轮的位置关系要求是__________________ 、________________________ 。
8 、机组的起动调试主要做____________ 、__________ 、________ 、_______ 四个方面的工作。
9 ．定期预防性检修包括________ 、________ 、__________ 、___________ 。
二、名词解释( 本大题共3 题，每题 4 分，共12 分。
)1、原始基准：2、安装基准件：3、接力器的压紧行程：三、简答题( 本大题共3 题，每题5 分，共15 分。
)1、轴、瓦研、刮的目的是什么？2、导水机构预装和正式安装各解决了什么问题？3、轴流式水轮机的转动部分吊入后如何支撑？四、论述题( 本大题共2 题，每题12 分，共24 分)1 、请分别指出立式混流式水轮机的座环、转轮、定子、转子的位置如何找正？2 、如下图中，小型悬式发电机推力轴承结构，回答下列问题。
（ 1 ）图中如下部件各是什么？2 、____________________3 、____________________5 、____________________6 、____________________7 、____________________8 、____________________9 、____________________10 、___________________（ 2 ）中6 号部件的作用是什么？（ 3 ）推力瓦安装时如何调整其水平和受力？五、盘车计算题：( 本大题共1 题，每题15 分，共15 分。
)某悬式发电机组，已知上导至法兰两测点距离L 1 = 3.8m ，法兰至水导两测点的距离L 2 = 2.7m ，推力头直径D=1.6m ，法兰直径d= 0.8m 。
法兰处允许最大摆度：0.03mm /m ，水导允许最大摆度：0.05mm /m 。
如下表为某次盘车记录，请进行盘车计算。
《水轮发电机组的安装与检修》试卷 1评分标准及答案一、填空题 ( 本大题共 9 题，每空 1 分，共 34 分 )1 ．钳工修配工艺、联接工艺；2 ．座环、转轮室、机座、座环；3 ．精制螺栓、粗制螺栓、要有合理的拧紧顺序、控制压紧力；4 ．定位节、其余节、凑合节5 ．塞尺、水准仪、胶管水平仪、水平尺、方形水平仪、方形水平仪、（制作平梁，调头测量，取平均值）；6 、尾水管里衬、基础环和座环、蜗壳、机坑里衬；7 、射流中心线与转轮节圆相切、射流中心线正对水斗分水刃8 、充水试验、空转试验、空载试验、负载试验及甩负荷试验；9 、维护性检查、小修、大修、扩大性大修。
二、名词解释 ( 本大题共 3 题，每题 4 分，共 12 分。
)1 ．原始基准：电站土建施工时所使用并保留下来的已知空间点，已知纵横坐标及高程，用作机组安装的测量依据。
2 ．安装基准件：机组安装时最先安装的、起基础作用的部件，其他各部的安装质量以部件的安装质量为准，或者直接安装在其上，安装基准的安装质量直接影响整个机组的安装质量。
3 ．接力器压紧行程：在全关位置保持一定压紧力才能真正止水，接力器到全关位置多关一点，拆出油压，塞将由于传动机构弹力向开启方向“回移”的距离就是“压紧行程三、简答题 ( 本大题共 3 题，每题 5 分，共 15 分。
)１、轴、瓦研、刮的目的是什么？答：•改善瓦面和轴领面的接触情况；•在巴氏合金表面形成局部凹坑，有利于油膜的形成；•对瓦面局部冷却作硬化，提高瓦面的耐磨性。
２、导水机构预装和正式安装各解决了什么问题？答：预装主要解决的问题如下：•尽量消除导水机构的制造误差，保证机组工作条件；•解决导水机构各组成部件之间的定位问题正式安装主要解决的问题如下：•将导水机构各组成部件组合成整体，形成工作条件；•进行导叶间隙、开度检查、调整；•调整接力器的压紧行程。
３、轴流式水轮机的转动部分吊入后如何支撑？答：由于轴流式水轮机转轮室没有支撑转动部分的部件，因此转动部分吊入机坝坑后，应采取相应的措施，主要分两种情况，四种方法：（ 1 ）．转轮叶片带安装孔的制作刚性井字架，置于座环下环上，用螺栓通过安装孔悬挂，安装完成后，叶片安装也应用相同材料的堵头封堵，并焊接修磨。
（ 2 ）转轮叶片不带安装孔的•用双层井字架加螺栓悬挂支撑；•用钢丝绳悬挂叶片支撑；•如果尾水十字交叉补气管强度足够，可直接将转动部分支撑其上。
四、论述题 ( 本大题共 2 题，每题 12 分，共 24 分 )1 、请分别指出立式混流式水轮发电机组的座环、转轮、定子、转子的位置如何找正？答：（ 1 ）座环的定位•制作安装门型架，用钢琴线表达出机组的X 、Y 轴线；•中心位置找正：可在钢琴一上挂线锤，对正座环上分度标记；•水平度测定：应制作刚性平梁，用方形水平仪测量，为保证测量精度，应调头测量，取平均值；•高程的测定：可用钢板尺测量座环上平面到钢琴线的距离，用钢琴线高程减去这个距离就是座环上平面高程。
三个位置在调整过程中是相互影响的，应不断调整，直到三个位置都满足要求时为止。
（ 2 ）混流式转轮吊入后的找正①．中心位置找正：粗调时，用钢板尺测量转轮下环与座环止口间的环形间距是否均匀；精确调整应安装下固定止漏环，用塞尺测量止漏间隙是否均匀；②．轴线的垂直度测定：用方形水平仪测量主轴上法兰面是否水平来掌握轴线的垂直度；（ 3 ）发电机定子的定位•中心位置找正：用中心架、求心器表达出机组垂直轴线，用内径千分尺加杆来测量定子内缘到钢琴线的距离，允许偏差± 0.8mm ～± 1mm ；•高程控制：允许偏差0 ～0.4% 铁芯高度；•水平度和垂直度控制：有上机的（半伞式、悬式发电机），定子上表面水平度要求影响上机架水平。
内圆柱面垂直度，影响气隙不均匀，允许4% ～5% 设计气隙值，所以应先保证水平度，再处理垂直度；无上机架的，应先保证垂直度再保证水平度。
测量方法，水平度用方形水平仪加平梁测量。
垂直度挂钢琴线加内径千分尺测定子上、中、下半径偏差。
（ 4 ）转子定位•高程控制：测量水轮机轴和发电机轴联轴法兰面间的间距；•中心位置：以水轮机轴为准，检查两个法兰外圆柱面是否正对；•轴线垂直度：检查两法兰面是否平行；•检查空气间隙是否均匀：用楔形木条塞空气间隙，用游标卡尺测量咬痕厚度。
2 、如下图中，小型悬式发电机推力轴承结构，回答下列问题。
（ 1 ）图中如下部件各是什么？2 、卡环3 、推力头5 、联接螺栓6 、绝缘垫7 、抗重螺栓8 、抗重块9 、推力瓦10 、镜板（２）中 6 号部件的作用是什么？答：图中6 号部件是绝缘垫，它的主要作用是：①、隔断轴电流，防止推力瓦面的润滑油膜被轴电流破坏；②、可使推力头与镜板联接更紧密；③、它是机组轴线调整的重要环节。
（３）推力瓦安装时如何调整其水平和受力？答：1 ．转移重量至推力轴承顶起转子，抽掉垫块或将制动器下降，将转子重量转移到推力轴承。
2 ．各瓦受力的测量和调整方法：①、测量推力瓦变形量→托盘下沉量，针对大型机组。
②、人工锤击，用扳手旋转的角度判断，要求在操作时由同一人同一的动作来完成。
③、人工锤击，根据声音判断，应是清脆的金属响声，而且一致。
3 ．保持原调整好的三至四块瓦的水平度不能被破坏。
可在水轮机轴与发电机轴的联接法兰处的+X 、+Y 方向上各装一块百分表，监视推力瓦的水平度是否变化。
五、盘车计算题： ( 本大题共 1 题，每题 15 分，共 15 分。
)某悬式发电机组，已知上导至法兰两测点距离L 1 = 3.8m ，法兰至水导两测点的距离L 2 = 2.7m ，推力头直径D= 1.6m ，法兰直径d= 0.8m 。
法兰处允许最大摆度：0.03mm /m ，水导允许最大摆度：0.05mm /m 。
如下表为某次盘车记录，请进行盘车计算。
解答：第一步：计算全摆度、净摆度（0.01mm ）第二步：判断轴线是否合格根据已经条件可以知道：法兰处允许最大摆度：0.03 × 3.8= 0.114mm水导处允许最大摆度：0.05 × (3.8+2.7)= 0.325mm计算出的法兰处最大全摆度值是：0.12mm ，水导处是：0.51mm ，两个值均超过允许值，因此机组的轴线不满足要求。
第三步：绘制轴线的倾斜、弯折示意图由计算的净摆度可以知道，法兰处的最大倾斜方位是4 — 8 点中的第8 点，水导处的最大倾斜方位是3 — 7 点中的第7 点，由此作出轴线的倾斜、弯折示意图如下：第四步：选择纠正轴线的方法根据前面判定的轴线的倾斜情况，可以看出，轴线的倾斜度不满足要求，但弯折较小，因此选择整体处理方法，即修磨推力轴承的绝缘垫。
第五步：计算修磨绝缘垫的最大修磨方位及磨削量最大修磨方位：由于采用整体处理的方法，因此应通过水导处的最大倾斜方位来判定修磨绝缘的方位，由前面的判定可以知道，水导处的最大倾斜方位是盘车点的第7 点，分析各部分的几何关系可以知道，绝缘垫的第7 点位置最厚，因此，最大修磨方位是第7 点。
最大磨削量：用公式：来计算第五步：磨削分区从最大磨削方位出发，作绝缘垫的直径，并将直径六等分，从六个等分点出发，再作直径的垂线，将绝缘垫分成六个磨削区，并进行分区编号，如下图：分区完成后，用细砂布包裹木块，按如图所示的尺寸修磨绝缘垫，并用百分表测量。
