模拟与数字电子电路基础作业答案4

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。

4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。

5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。

数电与模电试题及答案一、选择题1. 数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 在模拟电路中，以下哪个元件不是基本的模拟元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D二、填空题1. 数字电路中，一个基本的逻辑门至少需要________个输入端。

答案：22. 模拟电路中，放大器的基本功能是________信号。

答案：放大三、简答题1. 请简述数字电路与模拟电路的主要区别。

答案：数字电路主要处理离散的数字信号，使用二进制逻辑进行运算和处理，而模拟电路处理的是连续变化的模拟信号，通常用于信号的放大、滤波等。

2. 列举至少三种常用的数字逻辑门，并说明它们的功能。

答案：与门（AND）：只有所有输入都为高电平时，输出才为高电平；或门（OR）：只要有一个输入为高电平，输出就为高电平；非门（NOT）：输出是输入的反相。

四、计算题1. 给定一个数字逻辑电路，输入A=0，B=1，C=0，D=1，电路包含两个逻辑门：一个与门和一个或门。

与门的输入是A和B，或门的输入是与门的输出和C。

求最终输出。

答案：首先，与门的输出是A AND B，即0 AND 1 = 0。

然后，或门的输入是与门的输出和C，即0 OR 0 = 0。

所以最终输出是0。

五、分析题1. 假设有一个模拟电路，其中包含一个串联的电阻和电容。

如果输入信号的频率增加，电路的阻抗将如何变化？答案：当输入信号的频率增加时，电容的阻抗会降低，因为电容对高频信号的阻碍作用减小。

由于电阻的阻抗不随频率变化，整个电路的总阻抗会降低。

六、设计题1. 设计一个简单的数字电路，实现2位二进制数的加法运算。

答案：可以使用两个全加器（Full Adder）来实现2位二进制数的加法运算。

每个全加器负责一位的加法，并且可以处理进位。

将两个全加器的进位输入分别连接到前一位的输出，即可实现2位二进制数的加法。

第1章直流电路习题解答1.1 求图1.1中各元件的功率，并指出每个元件起电源作用还是负载作用。

图1.1 习题1.1电路图解 W 5.45.131=×=P （吸收）；W 5.15.032=×=P （吸收） W 15353−=×−=P （产生）；W 5154=×=P （吸收）； W 4225=×=P （吸收）;元件1、2、4和5起负载作用，元件3起电源作用。

1.2 求图1.2中的电流I 、电压U 及电压源和电流源的功率。

图1.2 习题1.2电路图解 A 2=I ；V 13335=+−=I I U电流源功率：W 2621−=⋅−=U P （产生），即电流源产生功率6W 2。

电压源功率：W 632−=⋅−=I P （产生），即电压源产生功率W 6。

1.3 求图1.3电路中的电流1I 、2I 及3I 。

图1.3 习题1.3电路图解 A 1231=−=I ;A 1322−=−=I由1R 、2R 和3R 构成的闭合面求得：A 1223=+=I I 1.4 试求图1.4所示电路的ab U 。

图1.4 习题1.4电路图解 V 8.13966518ab −=×+++×−=U 1.5 求图1.5中的I 及S U 。

图1.5 习题1.5电路图解 A 7152)32(232=×+−×+−=IV 221021425)32(22S =+−=×+−×+=I U1.6 试求图1.6中的I 、X I 、U 及X U 。

图1.6 习题1.6电路图解 A 213=−=I ；A 31X −=−−=I I ; V 155X −=⋅=I UV 253245X X −=×−−⋅=I U1.7 电路如图1.7所示：（1）求图(a)中的ab 端等效电阻；（2）求图(b)中电阻R 。

图1.7 习题1.7电路图解 (1) Ω=+=+++×+×+×+=1046418666661866666ab R (2) Ω=−−=712432383R1.8 电路如图1.8所示：（1）求图(a)中的电压S U 和U ；（2）求图(b)中V 2=U 时的电压S U 。

模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。

模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。

2.简要介绍电子技术的分类和应用领域。

电子技术可以分为模拟电子技术和数字电子技术。

模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。

第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。

电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。

2.列举常见的电压源和电流源。

常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。

3.简述欧姆定律的定义和公式。

欧姆定律规定了电压、电流和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。

第三章电阻与电阻电路1.简述电阻的定义和单位。

电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。

2.串联电阻和并联电阻的计算方法是什么？给出示意图。

–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。

–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。

串联和并联电阻示意图3.简述电压分压原理并给出示意图。

电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。

电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。

电容是指导体上储存电荷的能力，单位为法拉（F）。

2.串联电容和并联电容的计算方法是什么？给出示意图。

–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。

第 1 页/共 3 页1. 按照电路图，画Q 的波形。

2. 上图当D S =D R =0时，1n Q +=？1n Q +=？当D S 和D R 同时恢复到“1”时，保持的是什么状态？A ： 当D S =D R =0时，1n Q +=1，1n Q +=1；当D S 和D R 同时恢复到“1”时，保持状态不决定。

3. 上图想要1n Q +=0，D S 和D R 加什么触发？经过几个t pd 后1n Q +=0？A ： 想要1n Q +=0，D S 和D R 加“置0”触发，D S =1，D R =0；经过2个t pd 后1n Q +=0。

4. 上图想要1n Q +=1，D S 和D R 加什么触发？要经过几个t pd 后1n Q +=1？A ： 想要1n Q +=1，D S 和D R 加“置1”触发，D S =0，D R =1；经过1个t pd 后1n Q +=1。

5. 当D S =D R =0时，1n Q +=1，1n Q +=？随后D S =0、D R =1时，1n Q +=？。

A ： 当D S =D R =0时，1n Q +=1，1n Q +=1； 随后D S =01n Q +=1。

R D S D & &Q Q R D S D Q1. 有两个触发器如下，当CP 和D 有如下波形时，画Q 1、Q 2波形。

2. 用边沿D 触发器实现将CP 频率下降1/2和1/4的电路。

A ： 触发器特征方程为 1n n Q D Q +==每来一个时钟升高沿，Q 翻转一次，Q 1输出为2分频，Q 2输出为4分频。

T 1和T 2。

A ： T 2≥T su4. 当同步RS 触发器要想Q n+1=1时，RS 应加什么触发信号？写出特征方程。

求CP QQ T →=？A ： 应加R=0、S=1时，Q n+1=1特征方程 约束条件：0S R ⋅=CP QQ T →=3t pd 5. 当同步RS 触发器R=S=1时，1n Q +=？1n Q +=？随后R=S=0，问1n Q +=？倘若R=S=1之后R=1、S=0，1n Q +=？A ： R=S=1时，1n Q +=1，1n Q +=1随后R=S=0， 1n Q +=为不定状态 倘若R=S=1之后R=1、S=0，1n Q +=0D 1 Q 1 D 2 Q 2Q 2D Q 1 CP第3页/共3页。

习题 11－1在题图1－1 所示电路中，（1）选d 为参考点，求Va、V b和V c；（2）选c 为参考点，求Va、V b和V d。

题图1－1解（1）当选d 为参考点时，V a =u ad = 3VV b =ubd=ubc+ucd= 2 - 1 = 1V ；Vc=ucd=-1V（2）当选c 为参考点时，V a =u ad +u dc = 3 + 1 = 4VV b =ubc= 2V ；Vd=udc= 1V1－2 求题图1－2 中的电流I 、电压U 及电压源和电流源的功率。

题图1－2解I = 2A ；U = 5I - 3 + 3I = 13V电流源功率电压源功率P1=-2 ⋅U =-26W （产生）P2=-3 ⋅I =-6W （产生）1－3 试求题图1－3 (a)（b）所示电路的电流I 及受控源功率。

(a)(b)题图1－3解（a）2I + 4I + 6 = 0 ；I =-1A受控电压源功率6P = 4I ⋅I =-4W （产生）（b）I = = 2A3受控电流源功率P = 2I ⋅ (-3 ⨯ 2I + 2) =-40W （产生）1－4 求题图1－4 中的I 、U S 。

题图1－4解I = 2 - 3 +2 ⨯(2 - 3) + 2 ⨯5= 7A1US= 2I + 2 ⨯(2 - 3) + 5⨯ 2 = 14 - 2 +10 = 22V 1－5 试求题图1－5 中的I 、I X 、U 及U X 。

题图1－5解I = 3 -1= 2A ；I X =-1 -I =-3AU = 5 ⋅IX=-15VUX = 5 ⋅IX- 2 ⨯ 3 - 4 =-25V1－6 电路如题图1－6 所示，求图(a)中的ab 端等效电阻及图（b）中电阻R 。

(a)(b)题图1－6⎛ 6 + 6 ⨯ 6 ⎫ ⨯ 18⎪ 解 (a) R =⎝ 6 + 6 ⎭+ 4 = 6 + 4 = 10Ω 6 + 6 ⨯ 6 + 186 + 6(b) R =38 - 3 - 3 = 12 Ω72 41－7 电路如题图 1－7 所示，求图（a ）中的电压U S 和U 及图（b ）中U = 2V 时电压U S 。

模拟数字电路试题及答案一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 下列哪个不是数字电路的特点？A. 逻辑功能B. 可编程性C. 模拟信号处理D. 逻辑门电路答案：C二、填空题1. 一个基本的数字逻辑门至少需要_____个输入端。

答案：22. 在模拟数字转换过程中，模拟信号被转换为_____。

答案：数字信号三、简答题1. 请简述数字电路与模拟电路的区别。

答案：数字电路主要处理数字信号，使用二进制逻辑，具有离散的电压水平，而模拟电路处理模拟信号，信号是连续变化的，电压水平在一定范围内连续变化。

2. 什么是逻辑门，它在数字电路中的作用是什么？答案：逻辑门是一种电子电路，它根据输入信号的逻辑关系产生一个输出信号。

在数字电路中，逻辑门用于实现基本的逻辑运算，如与、或、非等，是构成更复杂数字电路的基础。

四、计算题1. 给定一个数字电路，其输入为A和B，逻辑关系为A AND B，求当A=1，B=0时的输出。

答案：输出为02. 若有一个数字电路，其输入为A、B和C，逻辑关系为A OR (B ANDC)，请计算当A=0，B=1，C=0时的输出。

答案：输出为0五、论述题1. 论述数字电路设计中的主要考虑因素。

答案：在数字电路设计中，主要考虑的因素包括逻辑功能的正确性、电路的稳定性、功耗、速度、成本、可扩展性以及电磁兼容性等。

设计者需要根据应用场景和需求，权衡这些因素，以达到最优的设计效果。

2. 描述数字电路中的时钟信号及其作用。

答案：时钟信号在数字电路中起到同步作用，它为电路中的各个部分提供统一的时序基准。

时钟信号确保了数据在电路中的传输和处理能够按照预定的时序进行，从而保证电路的逻辑功能正确执行。

模拟电子技术基础第四版习题解答Document serial number【NL89WT-NY98YT-NC8CB-模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( ×)(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。

( √)GSU大于零，则其输入电阻会明显变小。

(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。

图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。

四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。

求图所示电路中U O1和U O2各为多少伏。

(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。

右图中稳压管没有击穿，故U O2=5V。

五、电路如图所示，V CC =15V ，=100，U BE =。

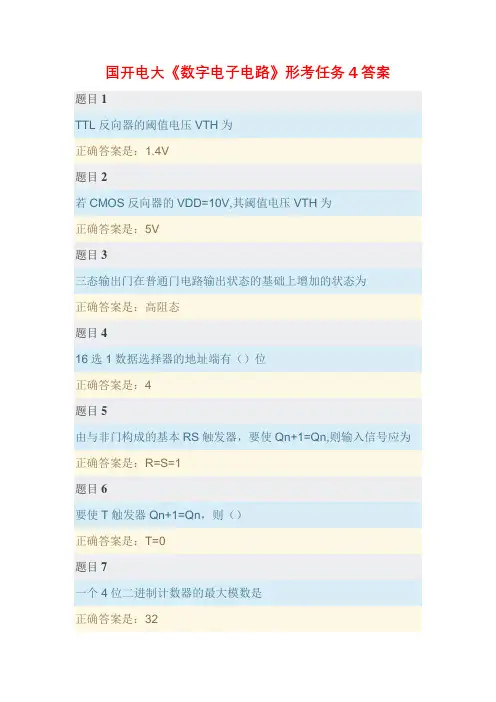

国开电大《数字电子电路》形考任务4答案题目1TTL反向器的阈值电压VTH为正确答案是：1.4V题目2若CMOS反向器的VDD=10V,其阈值电压VTH为正确答案是：5V题目3三态输出门在普通门电路输出状态的基础上增加的状态为正确答案是：高阻态题目416选1数据选择器的地址端有（）位正确答案是：4题目5由与非门构成的基本RS触发器，要使Qn+1=Qn,则输入信号应为正确答案是：R=S=1题目6要使T触发器Qn+1=Qn，则（）正确答案是：T=0题目7一个4位二进制计数器的最大模数是正确答案是：32题目8触发器有两个稳态，存储8位二进制信息要（）个触发器正确答案是：8题目9用异步I/O输出结构的PAL设计逻辑电路，它们相当于正确答案是：组合逻辑电路题目10要构成容量为4K*8的RAM，需要（）片容量为256*4的RAM 正确答案是：32题目1174LS160十进制计数器含有的触发器个数是正确答案是：4题目12n级触发器构成的环形计数器，其有效循环的状态数为正确答案是：n个题目13相同计数模的异步计数器和同步计数器相比，一般情况下（）正确答案是：驱动方式简单题目14TTL与非门的多余脚悬空等效于Vcc正确的答案是“对”。

题目15单稳态触发器可以产生脉冲定时正确的答案是“对”。

题目16三态门除了输出高低电平之外，还有第三种输出状态，即高阻态正确的答案是“对”。

题目17用或非门可以实现3种基本的逻辑运算正确的答案是“对”。

题目18三极管饱和越深，关断时间越短正确的答案是“对”。

题目19在数字电路中，逻辑功能相同的TTL门和CMOS门芯片可以相互替换使用正确的答案是“对”。

题目20时钟触发器仅当有时钟脉冲作用时，输入信号才能对触发器的状态产生影响正确的答案是“对”。

题目21采用奇偶校验电路可以发现代码传送过程中的所有错误正确的答案是“对”。

题目22对于边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转依次正确的答案是“对”。
