微纳传感器-MEMS主要技术

微电子机械系统MEMS概述微电子机械系统（Micro-electromechanical Systems, MEMS）是一种将电子技术与机械工程相结合的技术领域，通过制造微尺度的电子器件和机械系统，可以实现微小化、集成化和高性能的微型设备。

MEMS用于制造传感器、执行器和微操纵系统等微型装置，已经广泛应用于通信、汽车、医疗、军事和消费电子等领域。

MEMS的核心技术包括微纳加工技术、传感器技术和微机电系统技术。

微纳加工技术是MEMS制造的基础，主要包括光刻、薄膜沉积、离子刻蚀、扩散和薄膜技术等。

这些技术可以制造出微米甚至纳米级别的微型结构和器件。

传感器技术是MEMS的重要应用领域之一，利用微型传感器可以实现对温度、压力、流量、位移、加速度和姿态等物理量的检测和测量。

而微机电系统技术则是将传感器和执行器等微型装置集成在一起，实现自动化控制和微操纵的功能。

MEMS具有以下几个显著的特点：微小化、集成化、多功能和低成本。

微小化可以实现高密度的集成和高灵敏度的检测，同时降低设备的功耗和重量。

而集成化可以将多个功能模块集成在一个芯片上，提高了系统性能和可靠性，同时减少了系统的体积和重量。

多功能则是指MEMS可以同时实现多种功能，如传感、处理和控制等。

此外，由于MEMS采用的是集成化的制造工艺，可以大规模制造，降低了生产成本，为大规模应用提供了可能。

MEMS在各个领域的应用也越来越广泛。

在通信领域，MEMS技术可以制造微型光机械开关，用于光通信网络的光信号调控和光路径选择。

在汽车领域，MEMS技术可以制造出压力传感器、加速度传感器和姿态传感器等，用于车辆的安全控制系统和车载导航系统。

在医疗领域，MEMS技术可以制造出微型生物传感器，用于检测体内的生物信号，如血压、血氧和葡萄糖等。

在军事领域，MEMS技术可以制造微型化的惯性导航系统和气体传感器，应用于导弹制导系统和化学生物探测等。

在消费电子领域，MEMS技术可以制造微型微镜头和投影显示器，应用于智能手机、平板电脑和智能手表等。

MEMS压力传感器的结构与工作原理及应用技术MEMS（Micro-Electro-Mechanical Systems，微电子机械系统）压力传感器是一种利用微加工技术制造的微小化压力传感器。

它的结构与工作原理主要有晶体硅薄膜结构、电容式结构和热敏电阻式结构。

一、晶体硅薄膜结构是MEMS压力传感器最常见的结构形式之一、其基本结构包括压阻结构、桥电路和信号处理电路。

压阻结构由压敏电阻、硅晶片、基座和开孔组成。

通过外加压力使压敏电阻发生应变，进而改变电阻值，检测到的变化通过桥电路产生电压信号，经信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。

二、电容式结构是另一种常见的MEMS压力传感器结构形式。

其基本结构包括电容器和悬梁。

电容器由两个金属电极和介电层构成，当外界施加压力时，悬梁固定端会发生微小变形，从而改变电容值，进而检测到的变化通过信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。

三、热敏电阻式结构是一种利用热调制技术实现压力测量的MEMS压力传感器结构形式。

其基本结构是热敏电阻和温度传感器。

通过加热热敏电阻，使其温度升高，从而产生温度随压力变化的换算电阻变化。

测量到的电阻变化通过温度传感器转换为电压信号，经信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。

在工业自动化领域，MEMS压力传感器可以应用于液压系统、气动系统、流量控制、压缩机等设备中，用于监测和控制压力。

在汽车电子领域，MEMS压力传感器可以应用于汽车发动机管理系统、车身悬挂系统、刹车系统等，用于精确测量和控制各个系统的压力。

在医疗器械领域，MEMS压力传感器可以应用于血压监测、呼吸机、心脏起搏器等设备中，用于精确测量患者的生理压力。

在消费电子领域，MEMS压力传感器可以应用于智能手机、平板电脑、手表等设备中，用于实现触摸屏、步数计、海拔计等功能。

总之，MEMS压力传感器以其微小化、高精度、低成本的特点，广泛应用于各个行业和领域，提供了可靠的压力测量和控制解决方案。

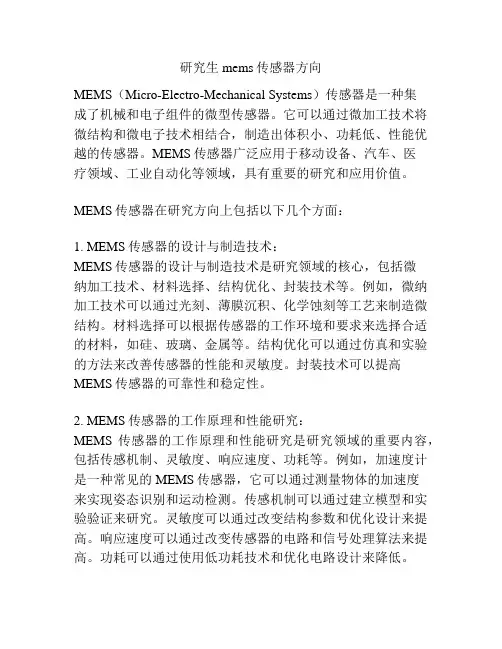

研究生mems传感器方向MEMS（Micro-Electro-Mechanical Systems）传感器是一种集成了机械和电子组件的微型传感器。

它可以通过微加工技术将微结构和微电子技术相结合，制造出体积小、功耗低、性能优越的传感器。

MEMS传感器广泛应用于移动设备、汽车、医疗领域、工业自动化等领域，具有重要的研究和应用价值。

MEMS传感器在研究方向上包括以下几个方面：1. MEMS传感器的设计与制造技术：MEMS传感器的设计与制造技术是研究领域的核心，包括微纳加工技术、材料选择、结构优化、封装技术等。

例如，微纳加工技术可以通过光刻、薄膜沉积、化学蚀刻等工艺来制造微结构。

材料选择可以根据传感器的工作环境和要求来选择合适的材料，如硅、玻璃、金属等。

结构优化可以通过仿真和实验的方法来改善传感器的性能和灵敏度。

封装技术可以提高MEMS传感器的可靠性和稳定性。

2. MEMS传感器的工作原理和性能研究：MEMS传感器的工作原理和性能研究是研究领域的重要内容，包括传感机制、灵敏度、响应速度、功耗等。

例如，加速度计是一种常见的MEMS传感器，它可以通过测量物体的加速度来实现姿态识别和运动检测。

传感机制可以通过建立模型和实验验证来研究。

灵敏度可以通过改变结构参数和优化设计来提高。

响应速度可以通过改变传感器的电路和信号处理算法来提高。

功耗可以通过使用低功耗技术和优化电路设计来降低。

3. MEMS传感器在应用领域的研究：MEMS传感器在移动设备、汽车、医疗领域、工业自动化等领域中有广泛的应用，因此在这些领域中对传感器的研究也是重要的方向。

例如，MEMS加速度计在移动设备中用于姿态识别和手势控制；MEMS惯性导航系统在汽车中用于导航和安全控制；MEMS压力传感器在医疗领域中用于血压监测和人体参数检测；MEMS流量传感器在工业自动化中用于流体控制和检测等。

对于这些应用领域，研究可以包括传感器性能和系统集成等方面。

以上是MEMS传感器方向的一些研究内容。

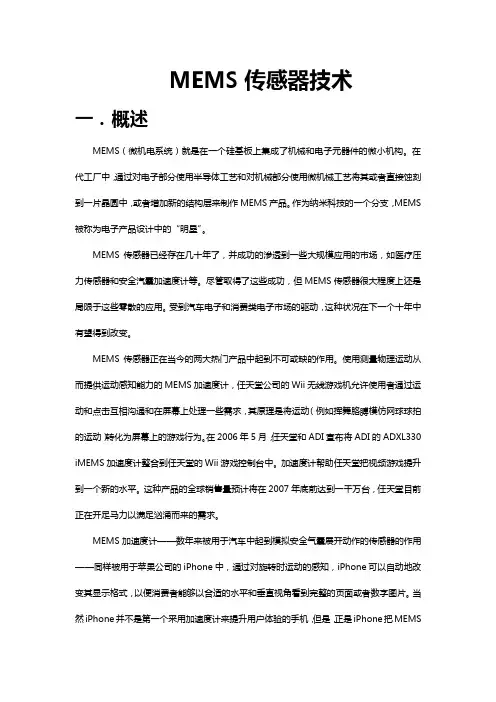

MEMS传感器技术一．概述MEMS（微机电系统）就是在一个硅基板上集成了机械和电子元器件的微小机构。

在代工厂中，通过对电子部分使用半导体工艺和对机械部分使用微机械工艺将其或者直接蚀刻到一片晶圆中，或者增加新的结构层来制作MEMS产品。

作为纳米科技的一个分支，MEMS被称为电子产品设计中的“明星”。

MEMS传感器已经存在几十年了，并成功的渗透到一些大规模应用的市场，如医疗压力传感器和安全汽囊加速度计等。

尽管取得了这些成功，但MEMS传感器很大程度上还是局限于这些零散的应用。

受到汽车电子和消费类电子市场的驱动，这种状况在下一个十年中有望得到改变。

MEMS传感器正在当今的两大热门产品中起到不可或缺的作用。

使用测量物理运动从而提供运动感知能力的MEMS加速度计，任天堂公司的Wii无线游戏机允许使用者通过运动和点击互相沟通和在屏幕上处理一些需求，其原理是将运动（例如挥舞胳膊模仿网球球拍的运动）转化为屏幕上的游戏行为。

在2006年5月，任天堂和ADI宣布将ADI的ADXL330 iMEMS 加速度计整合到任天堂的Wii游戏控制台中。

加速度计帮助任天堂把视频游戏提升到一个新的水平。

这种产品的全球销售量预计将在2007年底前达到一千万台，任天堂目前正在开足马力以满足汹涌而来的需求。

MEMS加速度计——数年来被用于汽车中起到模拟安全气囊展开动作的传感器的作用——同样被用于苹果公司的iPhone中，通过对旋转时运动的感知，iPhone可以自动地改变其显示格式，以便消费者能够以合适的水平和垂直视角看到完整的页面或者数字图片。

当然iPhone并不是第一个采用加速度计来提升用户体验的手机，但是，正是iPhone把MEMS带到了大众消费品中。

然而，MEMS传感器在诸如医疗保健、航空航天和工业等市场也找到了用武之地。

根据预测，下一个十年的关键推动力正是汽车和消费类电子市场。

当供应商努力取得在消费类电子市场中的主导地位时，一场激烈的争夺战已经在进行之中了。

MEMS传感器的工作原理及应用1. 什么是MEMS传感器MEMS传感器（Microelectromechanical Systems Sensors）是一种集成微纳制造技术与传感器技术于一体的传感器。

它由微机电系统（Microelectromechanical Systems，简称MEMS）技术制造而成，具有微秒级响应速度、微米级灵敏度和微瓦级功耗的特点。

2. MEMS传感器的工作原理MEMS传感器利用微机电系统技术将传感元件制造在芯片上，通过检测物理量的变化来获得所需的信号。

下面介绍几种常见的MEMS传感器及其工作原理：2.1 加速度传感器加速度传感器是一种常见的MEMS传感器，能够检测物体在三个方向上的加速度变化。

其工作原理基于牛顿第二定律，利用质量块与弹簧系统的运动来检测加速度变化。

•工作原理：1.加速度传感器内部包含一个质量块，可通过弹簧固定在一个外壳上。

2.当传感器受到加速度作用时，质量块与外壳之间产生相对位移。

3.基于压电效应或电容变化等原理，测量相对位移，并将其转化为电信号输出。

2.2 压力传感器压力传感器是一种常用的MEMS传感器，可用于测量气体或液体的压力变化。

其工作原理基于压电效应或电阻变化来检测压力变化。

•工作原理：1.压力传感器内部设计有感应膜，通常采用金属或半导体材料制成。

2.当传感器受到压力作用时，感应膜产生弯曲。

3.基于压电效应或电阻变化等原理，测量感应膜的变化，并将其转化为电信号输出。

2.3 温度传感器温度传感器是一种广泛应用于工业和消费电子等领域的MEMS传感器，可测量物体的温度变化。

其工作原理基于热敏材料的电阻特性来检测温度变化。

•工作原理：1.温度传感器内部包含一个热敏元件，通常采用电阻器或热敏电阻器制成。

2.当传感器受到温度变化影响时，热敏元件的电阻值会发生变化。

3.通过测量热敏元件的电阻值变化，并将其转化为温度值输出。

3. MEMS传感器的应用MEMS传感器在各个领域都有广泛的应用，下面列举几个常见的应用领域：3.1 汽车行业•制动系统：MEMS加速度传感器可用于检测车辆的加速度变化，实现主动安全功能。

MEMS微传感器的工作原理1MEMS微传感器的工作原理1MEMS（Micro-Electro-Mechanical System）微传感器是一种利用微纳米加工技术制造而成的具有微机械结构和电子集成功能的传感器。

其工作原理主要由微机械结构和电子部分组成，通过电磁、热、压电等方式进行传感和信号处理。

首先，MEMS微传感器通过微纳米加工技术制造出微机械结构，这些结构通常由微梁、微桥、微膜等组成。

其中最常见的微梁结构，通过悬臂梁或压电材料的屈曲变形，实现对外部物理量的测量。

例如，用金属薄膜制成的微梁，通过激光刻蚀等技术加工形成悬臂结构，当外部施加力量时，微梁发生弯曲，产生电磁信号或光信号，从而实现测量。

其次，MEMS微传感器中的微机械结构通常与电子部分集成在一起，电子部分包括传感电路、信号处理电路和输出电路等，用于接收、放大、滤波和解码传感器的信号。

传感电路是将微机械结构产生的信息转化为电信号的部分，对于不同的传感器结构和测量物理量有不同的设计和实现方法。

信号处理电路用于对传感电路输出的微弱信号进行放大、滤波、去噪等处理，以提高传感器的灵敏度和抗干扰能力。

输出电路则将信号处理后的电信号转化为输出信号，可以是电压信号、电流信号、数字信号或无线通信信号，根据不同的应用场景和需求选择相应的输出方式。

另外，MEMS微传感器还可根据所测量的物理量的不同，采用不同的工作原理，常见的工作原理有压电、热敏、电容、光电等。

例如，压电MEMS微传感器利用压电材料的结构变形而产生电荷信号，通过测量电荷信号的大小来确定外部物理量的大小。

热敏MEMS微传感器利用热敏效应，测量物体的温度变化。

电容MEMS微传感器则通过改变微机械结构的电容值，测量介质的相对介电常数变化，从而实现对压力、加速度、湿度等物理量的测量。

光电MEMS微传感器则利用光电效应，通过测量光的散射、吸收或反射来获得外部环境的信息。

总之，MEMS微传感器的工作原理是基于微纳米加工技术制造微机械结构，并将其与电子部分集成，通过微机械结构对外部物理量的感应和电子部分的信号处理，实现对物理量的测量和输入输出信号的转化。

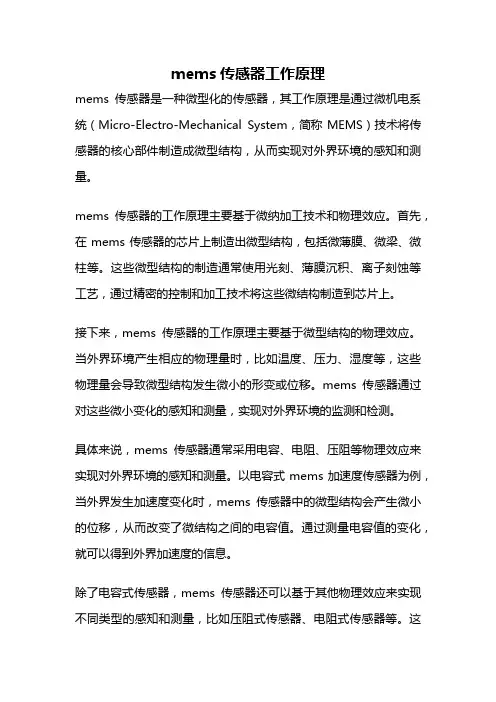

mems传感器工作原理mems传感器是一种微型化的传感器，其工作原理是通过微机电系统（Micro-Electro-Mechanical System，简称MEMS）技术将传感器的核心部件制造成微型结构，从而实现对外界环境的感知和测量。

mems传感器的工作原理主要基于微纳加工技术和物理效应。

首先，在mems传感器的芯片上制造出微型结构，包括微薄膜、微梁、微柱等。

这些微型结构的制造通常使用光刻、薄膜沉积、离子刻蚀等工艺，通过精密的控制和加工技术将这些微结构制造到芯片上。

接下来，mems传感器的工作原理主要基于微型结构的物理效应。

当外界环境产生相应的物理量时，比如温度、压力、湿度等，这些物理量会导致微型结构发生微小的形变或位移。

mems传感器通过对这些微小变化的感知和测量，实现对外界环境的监测和检测。

具体来说，mems传感器通常采用电容、电阻、压阻等物理效应来实现对外界环境的感知和测量。

以电容式mems加速度传感器为例，当外界发生加速度变化时，mems传感器中的微型结构会产生微小的位移，从而改变了微结构之间的电容值。

通过测量电容值的变化，就可以得到外界加速度的信息。

除了电容式传感器，mems传感器还可以基于其他物理效应来实现不同类型的感知和测量，比如压阻式传感器、电阻式传感器等。

这些不同类型的mems传感器在结构和工作原理上存在差异，但都可以通过微纳加工技术制造出微型结构，并利用物理效应实现对外界环境的感知和测量。

总的来说，mems传感器通过微纳加工技术制造微型结构，并利用物理效应实现对外界环境的感知和测量。

这种微型化的传感器具有体积小、功耗低、响应速度快等优点，在各个领域中得到了广泛应用，比如汽车电子、医疗设备、智能手机等。

随着mems技术的不断发展和创新，mems传感器将会在更多领域中发挥重要作用，为人们的生活带来更多便利和舒适。

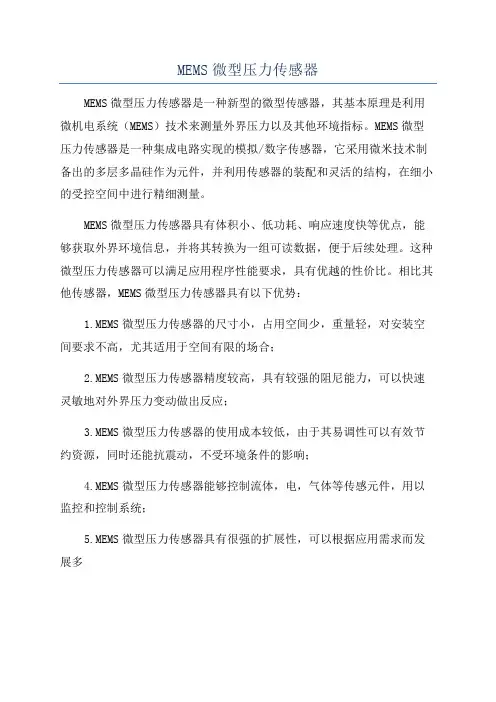

MEMS微型压力传感器
MEMS微型压力传感器是一种新型的微型传感器，其基本原理是利用微机电系统（MEMS）技术来测量外界压力以及其他环境指标。

MEMS微型压力传感器是一种集成电路实现的模拟/数字传感器，它采用微米技术制备出的多层多晶硅作为元件，并利用传感器的装配和灵活的结构，在细小的受控空间中进行精细测量。

MEMS微型压力传感器具有体积小、低功耗、响应速度快等优点，能够获取外界环境信息，并将其转换为一组可读数据，便于后续处理。

这种微型压力传感器可以满足应用程序性能要求，具有优越的性价比。

相比其他传感器，MEMS微型压力传感器具有以下优势：
1.MEMS微型压力传感器的尺寸小，占用空间少，重量轻，对安装空间要求不高，尤其适用于空间有限的场合；
2.MEMS微型压力传感器精度较高，具有较强的阻尼能力，可以快速灵敏地对外界压力变动做出反应；
3.MEMS微型压力传感器的使用成本较低，由于其易调性可以有效节约资源，同时还能抗震动，不受环境条件的影响；
4.MEMS微型压力传感器能够控制流体，电，气体等传感元件，用以监控和控制系统；
5.MEMS微型压力传感器具有很强的扩展性，可以根据应用需求而发展多。

mems主要工艺MEMS（微机电系统）主要工艺是一种将微型机械结构与电子元件集成在一起的技术。

它通过制造微米级的机械结构和集成电路，实现了传感器、执行器和微型系统的功能。

MEMS主要工艺包括以下几个方面。

首先是材料选择和加工。

MEMS主要使用的材料有硅、玻璃、陶瓷、金属等。

这些材料具有良好的机械性能和化学稳定性，适合微型加工。

MEMS的加工技术主要包括光刻、薄膜沉积、湿法腐蚀、离子注入等。

这些技术能够实现微米级的结构制造。

其次是微加工技术。

MEMS的制造过程主要是通过微加工技术来实现的。

微加工技术包括光刻、薄膜沉积、湿法腐蚀、离子注入等。

光刻是将光敏材料暴露在紫外线下，通过光影效应形成图案，然后进行腐蚀或沉积等处理。

薄膜沉积是将薄膜材料沉积在基底上，形成所需的结构。

湿法腐蚀是通过溶液对材料进行腐蚀，形成微结构。

离子注入是将离子注入材料中，改变材料的性能。

其次是封装技术。

MEMS器件制造完成后，需要进行封装，以保护器件并提供连接接口。

封装技术主要包括封装材料的选择和封装工艺的设计。

常用的封装材料有环氧树脂、硅胶等。

封装工艺包括封装结构设计、封装材料的选择、封装工艺的优化等。

最后是测试和可靠性验证。

制造完成的MEMS器件需要进行测试和可靠性验证，以确保其正常工作和长期稳定性。

测试主要包括功能测试、性能测试和可靠性测试。

功能测试是检测器件是否能够实现设计的功能。

性能测试是评估器件的性能指标。

可靠性测试是评估器件在长期使用过程中的稳定性和可靠性。

MEMS主要工艺包括材料选择和加工、微加工技术、封装技术以及测试和可靠性验证。

这些工艺的应用使得MEMS能够实现微型化、集成化和高性能化的特点，广泛应用于传感器、执行器和微型系统等领域。

通过不断改进工艺技术，可以进一步提高MEMS器件的性能和可靠性，推动MEMS技术的发展。

MEMS 是指集微型压力传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。

MEMS 压力传感器可以用类似集成电路(IC) 设计技术和创造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用 MEMS 传感器打开方便之门，使压力控制变得简单易用和智能化。

MEMS 压力传感器原理：目前的 MEMS 压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者都是在硅片上生成的微机械电子传感器。

硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。

惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。

MEMS 硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS 技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达 0.01%~0.03%FS。

硅压阻式压力传感器结构如图 3 所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空腔，使之成为一个典型的绝压压力传感器。

应力硅薄膜与真空腔接触这一面经光刻生成如图 2 的电阻应变片电桥电路。

当外面的压力经引压腔进入传感器应力杯中，应力硅薄膜会因受外力作用而微微向上鼓起，发生弹性变形，四个电阻应变片因此而发生电阻变化，破坏原先的惠斯顿电桥电路平衡，电桥输出与压力成正比的电压信号。

传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如 MEMS 压力传感器那样做得像 IC 那末弱小，成本也远远高于 MEMS 压力传感器。

相对于传统的机械量传感器， MEMS 压力传感器的尺寸更小，最大的不超过 1cm，使性价比相对于传统“机械”创造技术大幅度提高。

微纳机电传感器制造应用技术1. 引言微纳机电系统是将机械结构、传感器、执行机构以及电子电路集成在一个芯片上的一种系统，是现代微电子技术和制造技术的一个重要方向。

其中传感器作为微纳机电系统中的重要组成部分，具有体积小、性能优异、可扩展性强等优点，因此应用广泛。

本文将从微纳机电传感器制造应用技术的角度进行探讨。

2. 微纳机电传感器的制造技术微纳机电传感器的制造技术可以分为MEMS工艺和集成电路(IC)工艺两种。

（1）MEMS工艺MEMS工艺指的是微纳机电系统的制造工艺，是利用硅微加工技术将微机械结构、传感器、执行机构、电路等集成在一个芯片上的技术。

常用的MEMS制造工艺包括薄膜制造、光刻、离子注入、扩散、湿法腐蚀、干法腐蚀、等离子体刻蚀、电镀、焊合等。

其中最核心的工艺是薄膜制造和光刻技术。

薄膜制造是将微纳结构上所需材料的薄膜制备在芯片上的技术。

根据薄膜材料不同，可以分为热氧化法、化学气相沉积法、磁控溅射法、离子束沉积法、电子束蒸发法、溶胶凝胶法等。

光刻技术是将图形化的设计信息通过掩膜技术转移到芯片表面的技术。

在光刻过程中，需要使用掩膜和光刻胶对芯片进行处理。

（2）IC工艺IC工艺是指将微电子器件集成在芯片上的技术。

与MEMS工艺不同的是，IC工艺主要用于芯片内部电路设计和制造。

在IC制造过程中，需要采用刻蚀、沉积、扩散、离子注入等工艺。

3. 微纳机电传感器的应用技术微纳机电传感器具有体积小、成本低、功耗低、响应速度快、精度高等优点，因此在工业自动化、医疗健康、环境监测、军事装备等领域得到广泛应用。

（1）工业自动化在工业自动化领域，微纳机电传感器用于温度、湿度、气压、流量、振动、加速度等参数的检测和控制。

例如，利用微纳机电加速度计和陀螺仪，可以实现对工业机械振动、姿态以及运动轨迹的实时监测和控制。

（2）医疗健康在医疗健康领域，微纳机电传感器可以用于心率、血压、呼吸、脉搏等生理参数的监测和记录。

利用微纳机电血糖传感器，可以实现对血糖的实时监测，对糖尿病患者进行有效的疾病管理。
