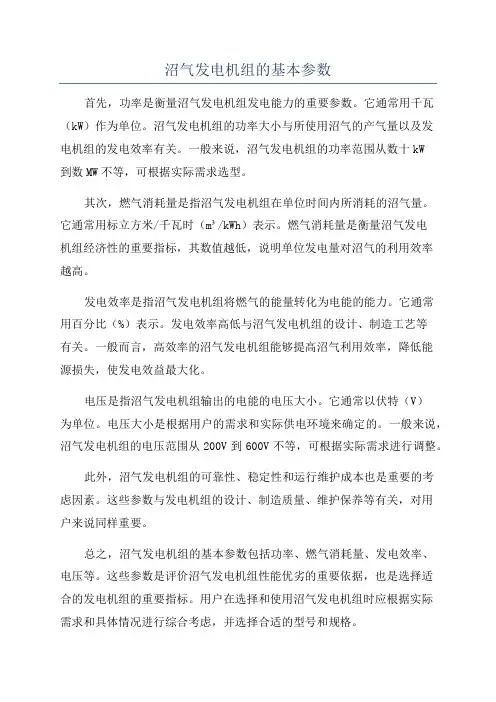

沼气发电机组的基本参数
沼气热值一般在26MJ/立方；每标准立方沼气可发电2.3度电以上，耗气率为0.43 Nm3/kW.h。
1.济柴沼气发电机组特点：
A.针对沼气中可燃成分热值低、大量CO2具有阻燃作用等特点，1012CZ、1112CZ等型号沼气发动机采用预燃室结
构及CPU-95点火系统；114LZ、1812Z型发动机采用德国著名公司的IC500高能量智能化的点火系统。其优点是点火提前角和点火能量都可随意调整，点火电压为5万伏，高能量点火使实现稀薄燃烧成为可能。此点火系统具备超速保护功能。1512T系列沼气机组采用美国WOODWARD公司EGS燃气控制气，可根据沼气成分的变化及机组运行工况自动调整空然比（A/F），可适应低压或零压沼气气源；机组采用全程电子调速，保证供电品质。整机技术水平在国内居领先地位。可根据具体用户配置远传系统（RS485通讯接口，通讯协议），实现远程监测及控制。
B.采用美国著名公司生产的ESD5330或2301A电子调速系统，稳态调速率可在0-5％之间调节，具有动态相应快、操
作简单、使用安全可靠等优点，满足了沼气发动机的控制要求。
C.机械内混式沼气发动机在两侧进气管中对应每一气缸都安装一套燃气定时喷射装置。此装置在主排气门关闭、主进气门开启后，依靠机械传动的定时凸轮，定时打开燃气阀门将燃气喷入气缸，使燃气与空气在气缸内混合（可根据各气缸排温检测，调整单缸燃气进气量），解决了进气管回火放炮问题。由于进气管是空气，可以增大气门重叠角，有效地增大扫气量，从而降低气门及气门阀座处的热负荷，延长了气门的使用寿命，提高排气系统及增压器的使用寿命。
D.发电机采用进口许可证生产的无刷励磁稳极式电机，三相四线制接线，绝缘等级F级，调压系统灵敏可靠；燃气
发电机组专用零部件（如火花塞、高压线圈、数字点火模块等）全部采用可靠性优良的进口名牌产品，控制柜为落地柜式结构，选用高质量的自动空气断路器，装备有主开关、各种显示仪表、调整按钮、机组保护指示灯、紧急停车按钮等，控制机组运行和调整机组运行参数，并可满足并车或并网运行要求，并具有负荷自动分配功能。
E.机组装备齐全的安全保护装置，包括发动机保护、机组保护。具体有燃气漏气报警、发动机防爆装置、发动机超速报警停车、机油压力低自动停车保护、水温高自动报警、紧急停车装置、发电机过流保护、欠电压保护、短路保护、并联（或并网）机组的逆功率报警及落闸保护。
原文地址：https://www.doczj.com/doc/177889163.html,/tech/6569.html
沼气发电机组的基本参数 沼气热值一般在26MJ/立方；每标准立方沼气可发电2.3度电以上，耗气率为0.43 Nm3/kW.h。 1.济柴沼气发电机组特点： A.针对沼气中可燃成分热值低、大量CO2具有阻燃作用等特点，1012CZ、1112CZ等型号沼气发动机采用预燃室结 构及CPU-95点火系统；114LZ、1812Z型发动机采用德国著名公司的IC500高能量智能化的点火系统。其优点是点火提前角和点火能量都可随意调整，点火电压为5万伏，高能量点火使实现稀薄燃烧成为可能。此点火系统具备超速保护功能。1512T系列沼气机组采用美国WOODWARD公司EGS燃气控制气，可根据沼气成分的变化及机组运行工况自动调整空然比（A/F），可适应低压或零压沼气气源；机组采用全程电子调速，保证供电品质。整机技术水平在国内居领先地位。可根据具体用户配置远传系统（RS485通讯接口，通讯协议），实现远程监测及控制。 B.采用美国著名公司生产的ESD5330或2301A电子调速系统，稳态调速率可在0-5％之间调节，具有动态相应快、操 作简单、使用安全可靠等优点，满足了沼气发动机的控制要求。 C.机械内混式沼气发动机在两侧进气管中对应每一气缸都安装一套燃气定时喷射装置。此装置在主排气门关闭、主进气门开启后，依靠机械传动的定时凸轮，定时打开燃气阀门将燃气喷入气缸，使燃气与空气在气缸内混合（可根据各气缸排温检测，调整单缸燃气进气量），解决了进气管回火放炮问题。由于进气管是空气，可以增大气门重叠角，有效地增大扫气量，从而降低气门及气门阀座处的热负荷，延长了气门的使用寿命，提高排气系统及增压器的使用寿命。 D.发电机采用进口许可证生产的无刷励磁稳极式电机，三相四线制接线，绝缘等级F级，调压系统灵敏可靠；燃气 发电机组专用零部件（如火花塞、高压线圈、数字点火模块等）全部采用可靠性优良的进口名牌产品，控制柜为落地柜式结构，选用高质量的自动空气断路器，装备有主开关、各种显示仪表、调整按钮、机组保护指示灯、紧急停车按钮等，控制机组运行和调整机组运行参数，并可满足并车或并网运行要求，并具有负荷自动分配功能。 E.机组装备齐全的安全保护装置，包括发动机保护、机组保护。具体有燃气漏气报警、发动机防爆装置、发动机超速报警停车、机油压力低自动停车保护、水温高自动报警、紧急停车装置、发电机过流保护、欠电压保护、短路保护、并联（或并网）机组的逆功率报警及落闸保护。
沼气发电方案 一、沼气发电可行性 沼气是一种洁净能源，但同时也是一种有害气体，使用不当容易造成危险。沼气的主要成分甲烷是一种仅次于氟利昂占第二位的重要温室气体，能破坏大气的臭氧层。根据气候变迁跨国委员会研究报告，其温室效应是二氧化碳的21倍。随着我国能源结构的调整、排放法规的日益严格，特别是我国政府对沼气资源利用的重视以及沼气发电带来的经济效益，沼气发电必将有着广阔的发展空间。从目前沼气利用的方式来看，沼气发电具有如下优点： （1）、提高能源品位（电力供应，用途广泛） （2）、提高资源效率（热电联产，效率>80％） （3）、提高沼气产量（余热利用，补充发酵所需热量） （4）、有利电网调节（节约资源，改善企业能源结构） 国家为促进沼气发电近年来不断出台如下政策：: （1）《中华人民共和国可再生能源法》（2005年2月28日第十届全国人民代表大会常务委员会第十四次会议通过，2005年2月28日中华人民共和国主席令第33号公布，于2006年1月1日起施行） （2）国家发展和改革委员会文件《可再生能源发电价格和费用分摊管理试行办法》 （3）国家经贸委资源节约与综合利用司关于落实好综合利用电厂优惠政策的通知（资源[1998]005号） （4）电力部关于对综合利用电厂不收取上网配套费有关问题的通知（1997年12月31日电计[1997]731号） （5）国家发展改革委关于印发《可再生能源发电有关管理规定》的通知（发改能源[2006]13号） （6）关于企业所得税若干优惠政策的通知（财税字(94)001号） 二、项目规模 利用污水厌氧处理产生的沼气建立沼气发电站，所发电力直接连接至附近配
一．沼气的气体组成特点 沼气是一种具有较高热值的可燃气体，其主要成分是甲烷，杂质及有害成分含量少，抗爆性能较好，是一种很好的清洁燃料。沼气与天然气成分对比如下： 利用活塞式内燃机发电，每立方沼气一般可发电2.3度以上。以单台500kW沼气机组长期运行（400kW）为例，耗气量为174m3/h。甲烷的热值为 35.9MJ ／立方米。沼气的热值 20MJ 立方米 ~25MJ／立方米 二. 燃气净化要求： 沼气是一种清洁的燃气，1512Z系列沼气发电机组一般经过滤后可直接接入机组进气管路，不需升压，可适应零压或负压气源。如沼气中硫含量高于标准应进行
热值在21~42MJ/m3λ λ压力范围5kPa~400kPa（需根据不同的压力选用合适的调压阀）。 燃气温度范围：0~65℃。λ λ过滤精度：50um。 三. 技术参数 ①沼气发动机主要技术参数 型 号：G12V190ZLDTZ G12V190ZLDZ-2 型式：四冲程、火花塞点火、增压中冷、增压前混合 气缸排列： 12缸V型、60°夹角12缸V型、60°夹角 缸径×行程（mm）：190×210190×210 活塞总排量（L）： 71.5 71.5 标定转速（r/min）：1500 1 000 空载最低稳定转速（r/min）：700 600 标定功率（kW）： 800（12小时功率）550（12小时功率） 燃气压力(kPa) ： 5~400 5~400 热耗率(kJ/kW·h) ：≤11000≤11000机油消耗率(g/kW·h ) ：≤1.6≤1.6
排气温度(涡轮前)(℃) ：≤650≤650 出水温度(℃) ：≤90 ≤90 中冷器进水温度(℃) ：≤45≤45 机油温度(油底壳内℃) ：≤90≤90 主轴道机油压力(kPa) ：500～800 500～800 调速方式：电子调速电子调速 起动方式：DC24V电马达起动DC24V电马达起动 稳定调速率(%)：≤5 ≤5 冷却方式：双温双循环、半开式强制水冷 润滑方式：压力润滑和飞溅润滑曲轴转向(自飞轮端视) ：逆时针逆时针 ② ③燃气发电机组主要技术参数 机组参数 机组型号：500GF -NK1 发动机型号： G12V190ZL
中国沼气发电技术发展现状与前景展望 摘要：本文通过对中国沼气利用现状和沼气发电工程市场前景的调查与分析，描述了沼气发电技术发展现状及其能源利用市场潜力，对影响沼气发电商品化和市场化的社会经济因素和主要障碍进行了分析评价，并提出了一些对策和措施。 关键词：沼气工程发电 1、引言 生物质能是来源于太阳能的一种可再生能源，具有资源丰富、含碳量低的特点，加之在其生长过程中吸收大气中的C02，因而用新技术开发利用生物质能不仅有助于减轻温室效应和生态良性循环，而且可替代部分石油、煤炭等化石燃料，成为解决能源与环境问题的重要途径。 随着对环境的日益重视，人们开始利用各种方式来减少工农业生产对环境的破坏。近十几年来，在各级政府有关部门和企业的帮助协调下，用于处理畜禽粪便及各种生产、生活污水的大中型沼气工程纷纷上马，至1998年底，我国已建成大中型沼气工程742处，年产沼气量为16393.94万立方米；垃圾填埋法产生沼气是处理城市垃圾的主要方式之一，具有简单易行和费用较低的特点，同时还可回收能源，正受到世界各国的普遍欢迎。目前，全世界共建成4817座垃圾填埋场，每年可回收沼气51.42亿立方米。 沼气是一种具有较高热值的可燃气体，与其它燃气相比，其抗爆性能较好，是一种很好的清洁燃料，传统上大多利用沼气进行取暖、炊事和照明，随着沼气产量的不断增加，如何更高效地利用沼气，成为摆在我们面前的一项课题。 2、沼气发电技术进展状况 沼气燃烧发电是随着沼气综合利用的不断发展而出现的一项沼气利用技术，它将沼气用于发动机上，并装有综合发电装置，以产生电能和热能，是有效利用沼气的一种重要方式。目前用于沼气发电的设备主要有内燃机和汽轮机。 国外用于沼气发电的内燃机主要使用Otto发动机和Diesel发动机，其单位重量的功率约为27 kW／T。汽轮机中燃气发动机和蒸汽发动机均有使用，燃气发动机的优点是单位重量的功率大，一般为70～140kW／T；蒸汽发动机一般为10kW／T。国外沼气发电机组主要用于垃圾填埋场的沼气处理工艺中。目前，美国在沼气发电领域有许多成熟的技术和工程，处于世界领先水平。现有61个填埋场使用内燃机发电，加上使用汽轮机发电的装机，总容量已达340兆瓦；欧洲用于沼气发电的内燃机，较大的单机容量在0.4～2兆瓦，填埋沼气的发电效率约为1.68～2kWh／m3。 我国开展沼气发电领域的研究始于八十年代初，1998年全国沼气发电量为1,055，160kWh。在此期间，先后有一些科研机构进行过沼气发动机的改装和提高热效率方面的研究工作。我国的沼气发动机主要为两类，即双燃料式和全烧式。目前，对“沼气一柴油”双燃料发动机的研究开发工作较多。如：中国农机研究院与四川绵阳新华内燃机厂共同研制开发的S195—1型双燃料发动机：上海新中动力机厂研制的20／27G双燃料机等。成都科技大学等单位还对双燃料机的调速、供气系统以及提高热效率等方面进行过研究。潍坊柴油机厂研制出功率为120 kW的6160A一3型全烧式沼气发动机，贵州柴油机厂和四川农业机械研究所共同开发出60 kW的6135AD(Q)型全烧沼气发动机发电机组；此外，还有重庆、上海、南通等一些机构进行过这方面的研究、研制工作。可以说，目前我国在沼气发电方面的研究工作主要集中在内燃机系列上。表1是我国部分12kW以下沼气发电机组的测试性能比较。 3、沼气发电前景广阔 沼气发电工程本身是提供清洁能源，解决环境问题的工程，它的运行不仅解决沼气工程中的一些主要环境问题，而且由于其产生大量电能和热能，又为沼气的综合利用找到了广泛的应用前景： 1)有助于减少温室气体的排放 通过沼气发电工程可以减少CH4的排放，每减少1屯CH4的排放，相当于减少25吨C02的排放，对缓和温室效应有利。 2)有利于变废为宝，提高沼气工程的综合效益 我们以沼电在酒厂中的的综合效益为例：四川荣县进行了120 kW沼气发电的生产和示范。用酒糟废水经厌氧消化产生沼气，发电效率为1.69 kWh／m3，当年成本为0.0465元／kWh。沼电能够基本满足该厂的生产用电：山东昌乐酒厂安装2台120 kW的沼气发电机组，170m3酒糟日产沼气4800m3，发电8640kwh，全年能源节约开支29万元，工程运行一年即收回全部成本。

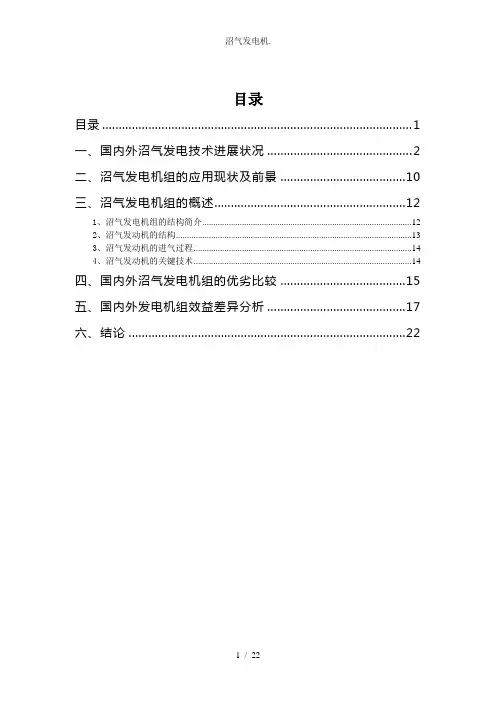

目录 目录 (1) 一、国内外沼气发电技术进展状况 (2) 二、沼气发电机组的应用现状及前景 (10) 三、沼气发电机组的概述 (12) 1、沼气发电机组的结构简介 (12) 2、沼气发动机的结构 (13) 3、沼气发动机的进气过程 (14) 4、沼气发动机的关键技术 (14) 四、国内外沼气发电机组的优劣比较 (15) 五、国内外发电机组效益差异分析 (17) 六、结论 (22)
