10KV继电保护整定计算教程文件

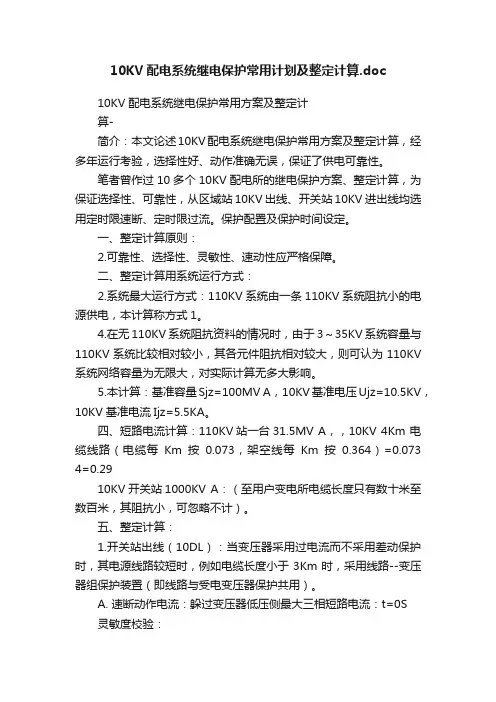

10KV配电系统继电保护常用计划及整定计算.doc10KV配电系统继电保护常用方案及整定计算-简介：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。

笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV 进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV 系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MV A，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

四、短路电流计算：110KV站一台31.5MV A，，10KV 4Km 电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073 4=0.2910KV开关站1000KV A：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

五、整定计算：1.开关站出线（10DL）：当变压器采用过电流而不采用差动保护时，其电源线路较短时，例如电缆长度小于3Km时，采用线路--变压器组保护装置（即线路与受电变压器保护共用）。

A. 速断动作电流：躲过变压器低压侧最大三相短路电流：t=0S灵敏度校验：，t=0.3S灵敏度校验：如灵敏度不够，改为低电压闭锁的过电流保护，电流元件按躲开变压器的额定电流整定，而低电压闭锁元件的起动电压则按照小于正常情况下的最低工作电压及躲过电动机自起动的条件来整定。

C.对变压器超温，瓦斯保护需跳闸者，变压器高压侧设负荷开关带分励脱扣器，作用于跳闸。

(2)过电流保护：按下列两种情况整定，取较大值。

①按躲过线路最大负荷电流整定。

随着调度自动化水平的提高，精确掌握每条线路的最大负荷电流成为可能，也变得方便。

此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。

为了计算方便，将此三项合并为综合系数KZ。

即：KZ=KK×Kzp/Kf式中KZ-综合系数KK-可靠系数，取1.1～1.2Izp-负荷自启动系数，取1～3Kf-返回系数，取0.85微机保护可根据其提供的技术参数选择。

而过流定值按下式选择：Idzl=KZ×Ifhmax式中Idzl-过流一次值Kz-综合系数，取1.7～5，负荷电流较小或线路有启动电流较大的负荷(如大电动机)时，取较大系数，反之取较小系数Ifhmax-线路最大负荷电流，具体计算时，可利用自动化设备采集最大负荷电流②按躲过线路上配变的励磁涌流整定。

变压器的励磁涌流一般为额定电流的4～6倍。

变压器容量大时，涌流也大。

由于重合闸装置的后加速特性(10kV线路一般采用后加速)，如果过流值不躲过励磁涌流，将使线路送电时或重合闸重合时无法成功。

因此，重合闸线路，需躲过励磁涌流。

由于配电线路负荷的分散性，决定了线路总励磁涌流将小于同容量的单台变压器的励磁涌流。

因此，在实际整定计算中，励磁涌流系数可适当降低。

式中Idzl-过流一次值Kcl-线路励磁涌流系数，取1～5，线路变压器总容量较少或配变较大时，取较大值Sez-线路配变总容量Ue-线路额定电压，此处为10kV③特殊情况的处理：a．线路较短，配变总容量较少时，因为满足灵敏度要求不成问题，Kz或Klc应选较大的系数。

b．当线路较长，过流近后备灵敏度不够时(如15km以上线路)，可采用复压闭锁过流或低压闭锁过流保护，此时负序电压取0.06Ue，低电压取0.6～0.7Ue,动作电流按正常最大负荷电流整定，只考虑可靠系数及返回系数。

当保护无法改动时，应在线路中段加装跌落式熔断器，最终解决办法是网络调整，使10kV 线路长度满足规程要求。

10KV配电线路继电保护整定计算方案在10KV配电线路继电保护整定计算方案中，我们需要考虑以下几个方面：线路参数的测量、选择保护装置、电流互感器的选择、保护整定的计算等。

首先，我们需要对线路参数进行测量。

线路参数包括线路电阻、电抗、电容等。

这些参数可以通过现场测量或者参考相关的文献进行确定。

对于10KV配电线路来说，线路参数一般是可靠的，所以我们可以采用参考数值。

接下来，我们需要选择合适的保护装置。

10KV配电线路继电保护装置一般包括过电流保护、距离保护和差动保护等。

过电流保护是根据电流大小来判断是否发生故障，并进行保护动作。

距离保护是根据电流大小和电压降来判断故障的位置，并进行保护。

差动保护是通过比较两个相位电流的大小来判断是否发生故障，并进行保护。

根据具体的需求和线路的特点，选择相应的保护装置。

在选择保护装置之后，我们需要选择合适的电流互感器。

电流互感器用来测量线路上的电流大小，并传递给保护装置进行判断和保护动作。

电流互感器的选择需要考虑线路电流的大小、电流互感器的额定电流、相位差等因素。

一般来说，我们可以参考电流互感器的技术参数来选择合适的规格。

最后，我们需要进行保护整定的计算。

保护整定是根据线路故障类型、线路参数等因素来确定保护装置的参数设置。

保护装置的参数包括保护电流、保护时间等。

保护电流是根据线路故障类型和电流互感器的额定电流来确定的。

保护时间是根据线路故障类型和保护装置的动作时间来确定的。

保护整定的计算可以通过手工计算或者使用专业软件进行。

总结起来，10KV配电线路继电保护整定计算方案包括线路参数的测量、选择保护装置、电流互感器的选择和保护整定的计算等。

通过合理的计算和选择，可以确保继电保护装置能够准确地判断线路故障，并进行及时的保护动作，提高线路的安全性和可靠性。

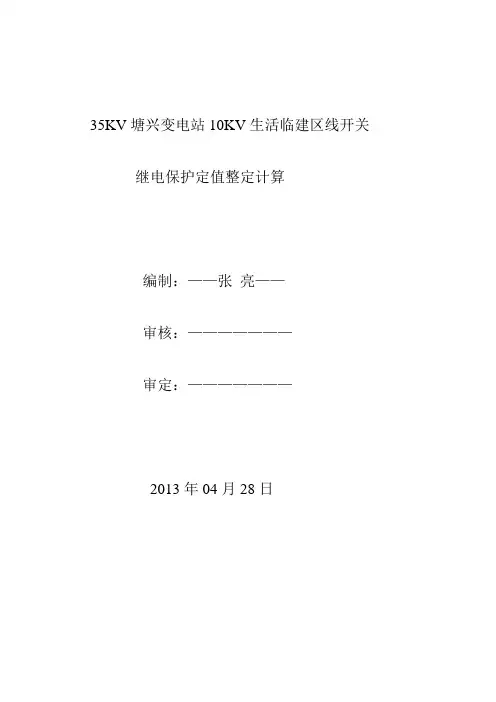

35KV塘兴变电站10KV生活临建区线开关继电保护定值整定计算编制：——张亮——审核：———————审定：———————2013年04月28日10KV生活临建区线开关继电保护定值整定计算1.整定计算说明1.1项目概述本方案是为保证海南核电有限公司35KV塘兴变电站10KV生活临建区线安全、连续、可靠供电要求而设的具体专业措施，10KV生活临建区线为双电源1019开关和1026开关供电，所带负荷为7台箱变，其中1019开关取自10KV I段母线，1026开关取自10KV II段母线。

正常运行时电源一用一备，箱变一次系统采用手拉手接线方式，电缆连接，箱变之间可通过箱变间联络开关灵活切换，最高带7台箱变，最低带1台箱变，现1019和1026开关保护装置型号均为WXH-822A微机保护，电流互感器为三相完全星形接线方式。

箱变进线及联络开关为真空负荷开关，无保护功能，仅作为正常倒闸操作使用，变压器高压侧采用非限流型熔芯保护，低压侧为空气开关，带速断、过流及漏电保护。

1.2参考文献1）电力系统继电保护与安全自动装置整定计算2）电力系统继电保护实用技术问答3）电力系统分析4）电力网及电力系统5）电力工程电力设计手册6）许继微机保护测控装置说明书2.线路及系统设备相关参数2.1回路接线图2.2系统设备参数表2.2.1开关参数表10KV开关参数表0.38KV开关参数表2.2.2变压器参数表变压器参数表2.2.3电缆电缆参数表电缆参数表系统电抗参数表(有名值Ω)3.计算电路图4.回路阻抗计算解：确定基准值Sj=100MV A，Uj1=10.5KV, Uj2=0.4KV。

则Ij1= Sj /√3 Uj1=100/√3*10.5=5.5KAIj2= Sj /√3 Uj2=100/√3*0.4=144.34KA1)电力系统电抗标幺值1. 由35KV昌塘线供电最大运行方式X1﹡=1.96 最小运行方式X1﹡=2.3452．由35KV南塘线供电最大运行方式X10﹡=2.239最小运行方式X10﹡=2.429 2)电缆电抗标幺值X2﹡=X0L Sj/U p 2=0.08*0.545*100/10.52=0.040X3﹡=X0L Sj/U p 2=0.08*0.135*100/10.52=0.010X4﹡=X0L Sj/U p 2=0.08*0.131*100/10.52=0.010X5﹡=X0L Sj/U p 2=0.08*0.265*100/10.52=0.020X6﹡=X0L Sj/U p 2=0.08*0.130*100/10.52=0.010X7﹡=X0L Sj/U p 2=0.08*0.163*100/10.52=0.012X8﹡=X0L Sj/U p 2=0.08*0.205*100/10.52=0.015X9﹡=X0L Sj/U p 2=0.08*0.560*100/10.52=0.0413) 变压器电抗标幺值X11﹡=△Uk% Sj/100S Nt=5.82*100*103/100*1250=4.656X12﹡=△Uk% Sj/100S Nt=5.9*100*103/100*1250=4.720X13﹡=△Uk% Sj/100S Nt=5.79*100*103/100*1000=5.79X14﹡=△Uk% Sj/100S Nt=5.8*100*103/100*800=7.25X15﹡=△Uk% Sj/100S Nt=5.94*100*103/100*1250=4.752X16﹡=△Uk% Sj/100S Nt=5.78*100*103/100*1000=5.78X17﹡=△Uk% Sj/100S Nt=5.91*100*103/100*800=7.3885.等值电路图6短路电流计算6.1 1019带全部负荷1）最大运行方式K1点三相短路电流I(3)k1.max= Ij1/X∑K1= Ij1/X1+X2=5.5/0.04+1.96=2.75KAK2点三相短路电流I(3)k2.max= Ij1/X∑K2= Ij1/X1++X2+X3+X4+X5+X6+X7+X8=5.5/2.077=2.70KAK3点三相短路电流I(3)k3.max= Ij2/X∑K3= Ij2/X1+X2+X11=144.34/6.656=21.69KAK4点最大短路电流I(3)k4.max= Ij2/X∑K4= Ij2/X1+X2+X3+X16=144.34/7.79=18.53KAK5点最大短路电流I(3)k5.max= Ij2/X∑K5= Ij2/X1+X2+X3+X4+X15=144.34/6.772=21.31KAK6点最大短路电流I(3)k6.max= Ij2/X∑K6= Ij2/ X1+X2+X3+X4+X5+X14=144.34/9.29=15.54KAK7点三相短路电流I(3)k7.max= Ij2/X∑K7= Ij2/X1+X2+X3+X4+X5+X6+X13=144.34/7.84=18.41KAK8点最大短路电流I(3)k8.max= Ij2/X∑K8= Ij2/ X1+X2+X3+X4+X5+X6+X7+X17=144.34/9.45=15.27KAK9点最大短路电流I(3)k9.max= Ij2/X∑K9= Ij2/ X1+X2+X3+X4+X5+X6+X7+X8+X12=144.34/6.797=21.24KA2）最小运行方式K1点两相短路电流I(2)k1.max=0.866 Ij1/X∑K1=0.866 Ij1/X1+X2=0.866*5.5/0.04+2.345=2KAK2点两相短路电流I(2)k2.max=0.866Ij1/X K2=0.866Ij1/ X1++X2+X3+X4+X5+X6+X7+X8=0.866*5.5/2.421=1.97KA K3点两相短路电流I(2)k3.max= 0.866Ij2/X∑K3=0.866Ij2/X1+X2+X11 =0.866*144.34/7.041=17.75KAK4点两相短路电流I(2)k4.max= 0.866Ij2/X∑K4=0.866Ij2/X1+X2+X3+X6 =0.866*144.34/8.175=15.3KAK5点两相短路电流I(2)k5.max= 0.866Ij2/X∑K5=0.866Ij2/X1+X2+X3+X4+X15=0.866*144.34/7.157=17.47KAK6点两相短路电流I(2)k6.max= 0.866Ij2/X∑K6=0.866Ij2/X1+X2+X3+X4+X5+X14=0.866*144.34/9.675=12.92KA K7点两相短路电流I(2)k7.max= 0.866Ij2/X∑K7=0.866Ij2/X1+X2+X3+X4+X5+X6+X13=0.866*144.34/8.225=15.2KAK8点两相短路电流I(2)k8.max= 0.866Ij2/X∑K8=0.866Ij2/X1+X2+X3+X4+X5+X6+X7+X17=0.866*144.34/9.835=12.71KAK9点两相短路电流I(2)k9.max=0.866Ij2/X∑K9=0.866Ij2/X1+X2+X3+X4+X5+X6++X7+X8+X12=0.866*144.34/7.176 =17.42KA3）最大母线剩余电压K2点母线剩余电压U max =U﹡×Uj1=I*×X*×10.5=2.70/5.5×(2.077-1.96)×10.5=0.60KV6.2 1026带全部负荷1）最大运行方式K2点三相短路电流I(3)k2.max= Ij1/X∑K2= Ij1/X10+X9=5.5/0.041+2.239=2.41KAK1点三相短路电流I(3)k1.max= Ij1/X∑K1= Ij1/X10++X9+X3+X4+X5+X6+X7+X8=5.5/2.357=2.33KAK9点三相短路电流I(3)k9.max= Ij2/X∑K9= Ij2/X10+X9+X12=144.34/7=20.62KAK8点最大短路电流I(3)k8.max= Ij2/X∑K8= Ij2/X10+X9+X8+X17=144.34/9.683=14.91KAK7点最大短路电流I(3)k7.max= Ij2/X∑K7= Ij2/X10+X9+X8+X7+X13=144.34/8.097=17.83KAK6点最大短路电流I(3)k6.max= Ij2/X∑K6= Ij2/ X10+X9+X8+X7+X6+X14=144.34/9.567=15.09KAK5点三相短路电流I(3)k7.max= Ij2/X∑K5= Ij2/ X10+X9+X8+X7+X6+X5+X15=144.34/7.089=20.36KAK4点最大短路电流I(3)k4.max= Ij2/X∑K4= Ij2/ X10+X9+X8+X7+X6+X5+X4+X16=144.34/8.127=17.76KAK3点最大短路电流I(3)k3.max= Ij2/X∑K3= Ij2/ X10+X9+X8+X7+X6+X5+X4+X3+X11=144.34/7.013=20.58KA2）最小运行方式K2点两相短路电流I(2)k2.max=0.866 Ij1/X∑K2=0.866 Ij1/X10+X9=0.866*5.5/0.041+2.429=1.93KAK1点两相短路电流I(2)k2.max=0.866Ij1/X K2=0.866Ij1/ X10++X9+X3+X4+X5+X6+X7+X8=0.866*5.5/2.547=1.87KA K9点两相短路电流I(2)k9.max= 0.866Ij2/X∑K9=0.866Ij2/X10+X9+X12 =0.866*144.34/7.19=17.39KAK8点两相短路电流I(2)k8.max= 0.866Ij2/X∑K8=0.866Ij2/ X10+X9+X8+X17 =0.866*144.34/9.873=12.66KAK7点两相短路电流I(2)k7.max= 0.866Ij2/X∑K7=0.866Ij2/ X10+X9+X8+X7+X13=0.866*144.34/8.287=15.08KAK6点两相短路电流I(2)k6.max= 0.866Ij2/X∑K6=0.866Ij2/ X10+X9+X8+X7+X6+X14=0.866*144.34/9.757=12.81KA K5点两相短路电流I(2)k5.max= 0.866Ij2/X∑K5=0.866Ij2/ X10+X9+X8+X7+X6+X5+X15=0.866*144.34/7.279=17.17KAK4点两相短路电流I(2)k4.max= 0.866Ij2/X∑K4=0.866Ij2/ X10+X9+X8+X7+X6+X5+X4+X16=0.866*144.34/8.317 =15.03KAK3点两相短路电流I(2)k3.max=0.866Ij2/X∑K3=0.866Ij2/ X10+X9+X8+X7+X6+X5+X4+X3+X11=0.866*144.34/7.203 =17.35KA3）最大母线剩余电压K1点母线剩余电压U max =U﹡×Uj1=I*×X*×10.5=2.33/5.5×(2.357-2.239)×10.5=0.52KV7、短路电流计算表8、整定选择和计算一般10KV配电线路的保护由电流速断和定时限过流组成相间保护，由零序电流构成接地保护，过负荷发信告警来提高警戒门槛。

10KV继电保护整定计算一、基本概念1.电压等级：10KV继电保护整定计算是针对10千伏电压等级的继电保护系统。

2.整定值：继电保护装置中可调整的参数，用于设定继电保护装置的工作条件。

3.故障电流：电气系统中发生故障时的电流。

4.故障类型：电气系统中可能发生的故障类型，包括短路、地故障、过电流等。

二、整定计算步骤1.收集电气系统的参数：包括变电站的变压器容量、电压等级、故障电流等信息。

2.确定继电保护装置类型：根据电气系统的特点和需求，选择适合的继电保护装置类型，如过电流保护、差动保护等。

3.确定整定准则：根据电气系统的要求和标准，确定继电保护装置的整定准则，如选择安全系数和判断准则。

4.确定故障电流值：根据电气系统中可能的故障类型和故障位置，计算故障电流值。

5.计算继电保护装置整定值：根据继电保护装置的类型和整定准则，计算出相应的整定值。

6.校核整定值：通过模拟故障和计算验证，校核继电保护装置的整定值是否满足要求。

7.编写整定计算报告：将整定计算的过程和结果进行文档化记录，便于后续的整定验证和维护工作。

三、例子以过电流保护为例，进行整定计算：1.收集电气系统参数：假设变电站变压器容量为1000MVA，电压等级为10KV。

2.确定继电保护装置类型：选择过电流保护装置。

3.确定整定准则：选择保护系数为1.2，判断准则为设备额定电流的1.5倍。

4.确定故障电流值：假设故障类型为三相短路，电压为10KV，则故障电流为I=1000MVA/(3*10KV)=33.3KA。

5.计算继电保护装置整定值：根据整定准则，整定值为1.2*33.3KA*1.5=59.94KA。

6.校核整定值：通过模拟故障和计算验证，验证整定值是否满足要求。

7.编写整定计算报告：将整定计算的过程和结果进行文档化记录。

以上只是一个简单的例子，实际的整定计算可能会更加复杂，涉及到更多的电气参数和整定准则。

整定计算的结果需要综合考虑电气系统的实际情况和要求，确保继电保护装置能够可靠地工作。

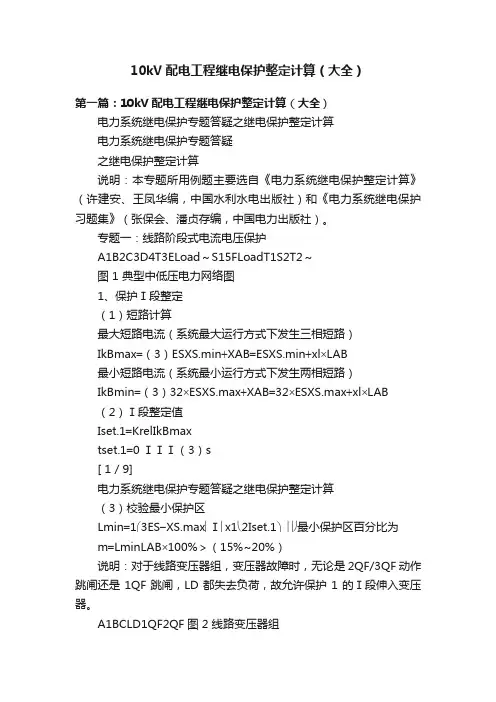

10kV配电工程继电保护整定计算（大全）第一篇：10kV配电工程继电保护整定计算（大全）电力系统继电保护专题答疑之继电保护整定计算电力系统继电保护专题答疑之继电保护整定计算说明：本专题所用例题主要选自《电力系统继电保护整定计算》（许建安、王凤华编，中国水利水电出版社）和《电力系统继电保护习题集》（张保会、潘贞存编，中国电力出版社）。

专题一：线路阶段式电流电压保护A1B2C3D4T3ELoad～S15FLoadT1S2T2～图 1 典型中低压电力网络图1、保护Ⅰ段整定（1）短路计算最大短路电流（系统最大运行方式下发生三相短路）IkBmax=（3）ESXS.min+XAB=ESXS.min+xl⨯LAB最小短路电流（系统最小运行方式下发生两相短路）IkBmin=（3）32⨯ESXS.max+XAB=32⨯ESXS.max+xl⨯LAB（2）Ⅰ段整定值Iset.1=KrelIkBmaxtset.1=0 ⅠⅠⅠ（3）s[ 1 / 9]电力系统继电保护专题答疑之继电保护整定计算（3）校验最小保护区Lmin=1⎛3ES-XS.max Ⅰ x1⎝2Iset.1⎫⎪⎪⎭最小保护区百分比为m=LminLAB⨯100%＞（15%~20%）说明：对于线路变压器组，变压器故障时，无论是2QF/3QF动作跳闸还是1QF跳闸，LD都失去负荷，故允许保护1的Ⅰ段伸入变压器。

A1BCLD1QF2QF图 2 线路变压器组3QF2、保护Ⅱ段整定保护1的Ⅱ段不超过保护2的Ⅰ段Iset.1=KrelIset.2 ⅡⅡⅠ相邻母线有多个元件时，取IⅠ中较大者。

set.2如何确保选择性？tset.1=tset.2+∆t ⅡⅠ说明：分支系数问题分支系数定义：相邻下一级线路保护Ⅰ段末端短路时，流过故障线路的短路电流与保护安装处的短路电流之比。

（1）助增情况（不考虑助增情况，保护缩短）（2）外汲情况（不考虑外汲情况，保护伸长）Iset.1=Ⅱ1kbKrelIset.2 ⅡⅠ保护校验Ⅱ段只做近后备[ 2 / 9]电力系统继电保护专题答疑之继电保护整定计算在系统最小运行方式下，线路末端发生两相短路时，最小灵敏系数Ksen=IkBminIⅡset.1（2）＞1.53、保护Ⅲ段整定最大负荷电流ILmax=Pmax3⨯0.95U⨯cosϕ（此处0.95是考虑到启动时电压可能低于额定电压5%，故取0.95U）Ⅲ段整定值IⅢset.1=KrelKssKreⅢⅢILmaxtset.1=max{tset.next}+∆tⅢ灵敏度校验1）作线路AB的近后备Ksen=ⅠIkBminIⅢset.1（2）＞1.52）作相邻线路BC的远后备IkCmin=（2）3ES2XS.max+XAB+XBCKsen=ⅡIkCminIⅢset.1（2）＞1.2【例题1】如图所示35kV单侧电源放射状网络，AB和BC均设有三段式电流保护。

10kV线路保护的整定10 kV配电线路结构复杂，有的是用户专线，只接一两个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几十米，有的线路长到几十千米；有的线路上配电变压器容量很小，最大不超过100 kVA，有的线路上却达几千千伏安的变压器；有的线路上设有开关站或用户变电站，还有多座并网小水电站等。

有的线路属于最末级保护。

陕西省镇安电网中运行的35 kV变电站共有7座，主变压器10台，总容量45.65 MVA；35 kV线路8条，总长度135 km；10 kV线路36条，总长度1240 km；并网的小水电站41座（21条上网线路），总装机容量17020 kW。

1 10 kV线路的具体问题对于输电线路而言，一般无T接负荷，至多T接一、两个集中负荷。

因此，利用规范的保护整定计算方法，各种情况都能够计算，一般均满足要求。

但对于10 kV配电线路，由于以上所述的特点，在设计、整定、运行中会碰到一些具体问题，整定计算时需做一些具体的、特殊的考虑，以满足保护的要求。

2 保护整定应考虑系统运行方式按《城市电力网规划设计导则》，为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压下断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10 kV短路电流I k≤16 kA。

系统最大运行方式，流过保护装置短路电流最大的运行方式（由系统阻抗最小的电源供电）。

系统最小运行方式，流过保护装置短路电流最小的运行方式（由系统阻抗最大的电源供电）。

在无110 kV系统阻抗资料的情况时，由于3～35 kV系统容量与110 kV系统比较，相对较小，其各元件阻抗相对较大，则可近似认为110 kV系统容量为无穷大，对实际计算结果没有多大影响。

选取基准容量Sjz = 100 MVA，10 kV基准电压Ujz = 10.5kV，10 kV基准电流Ijz = 5.5 kA，10 kV基准阻抗Zjz = 1.103Ω。

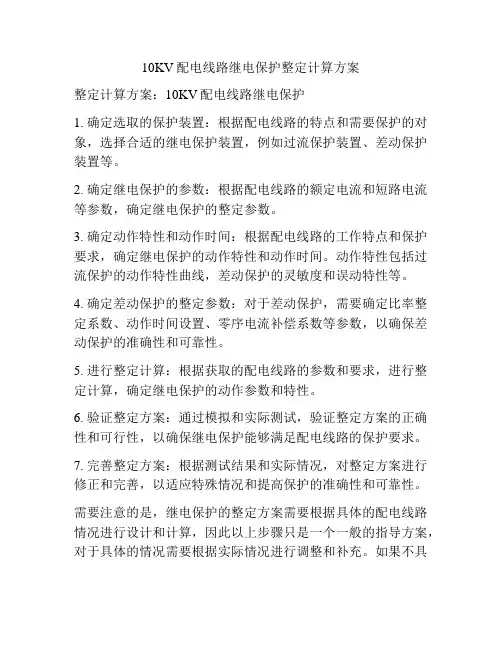

10KV配电线路继电保护整定计算方案
整定计算方案：10KV配电线路继电保护
1. 确定选取的保护装置：根据配电线路的特点和需要保护的对象，选择合适的继电保护装置，例如过流保护装置、差动保护装置等。

2. 确定继电保护的参数：根据配电线路的额定电流和短路电流等参数，确定继电保护的整定参数。

3. 确定动作特性和动作时间：根据配电线路的工作特点和保护要求，确定继电保护的动作特性和动作时间。

动作特性包括过流保护的动作特性曲线，差动保护的灵敏度和误动特性等。

4. 确定差动保护的整定参数：对于差动保护，需要确定比率整定系数、动作时间设置、零序电流补偿系数等参数，以确保差动保护的准确性和可靠性。

5. 进行整定计算：根据获取的配电线路的参数和要求，进行整定计算，确定继电保护的动作参数和特性。

6. 验证整定方案：通过模拟和实际测试，验证整定方案的正确性和可行性，以确保继电保护能够满足配电线路的保护要求。

7. 完善整定方案：根据测试结果和实际情况，对整定方案进行修正和完善，以适应特殊情况和提高保护的准确性和可靠性。

需要注意的是，继电保护的整定方案需要根据具体的配电线路情况进行设计和计算，因此以上步骤只是一个一般的指导方案，对于具体的情况需要根据实际情况进行调整和补充。

如果不具
备专业知识和技能，建议咨询专业的电力工程师进行整定计算方案的制定。

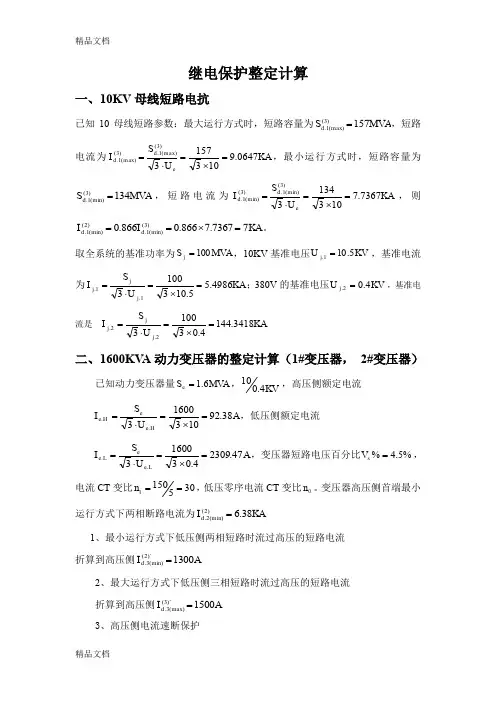

继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I ed d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA Sd 134)3((min)1.=，短路电流为KA U S Ied d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。

取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j j j 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j j j 3418.1444.0310032.2.=⨯=⋅=二、1600KV A 动力变压器的整定计算（1#变压器， 2#变压器）已知动力变压器量MVA S e 6.1=，KV4.010，高压侧额定电流A U S I H e e H e 38.9210316003..=⨯=⋅=，低压侧额定电流A U S I Le e L e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。

变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I ld jx k j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流KA K n I I jx l jdz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dzd lm I I K 电流速断保护动作时限取0秒。

笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。

（2）可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。

（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。

（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。

（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。

三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。

10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。

有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。

一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=(24X15)=>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=8.4A 取9A 选GL11/10型动作时限取灵敏度为Km=(20X9)=>2、电流速断保护Idzj=Kjx*Kk*Id/Ki=20=35A 35/9=,取4倍灵敏度为Km=(180X4)=>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。

Idzj=Kjx*Kk*Ifh/(Kh*Ki)=*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=倍,动作时间为(电机瞬动6倍时限)+=,在GL12型曲线查得为5S曲线(10倍)。

所以选择GL12/10型继电器。

灵敏度校验:Km1=(7X30)=>1.5 Km2=(7X30)=>四、电源进线断路器的保护整定计算如果采用反时限，瞬动部分无法配合，所以选用定时限。

10KV配电系统继电保护常用方案及整定计算为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。

取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KV A 动力变压器的整定计算（1#变压器， 2#变压器）已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。

变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流 KA K n I I jx l j dz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dz d lm I I K 电流速断保护动作时限取0秒。

Q/CSG110037-2012 ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准南方电网10kV～110kV系统继电保护整定计算规程Setting guide for 10kV~110kV power system protection equipment of CSG1范围 (1)2规范性引用文件 (1)3总则 (1)4继电保护运行整定的基本原则 (1)5整定计算的有关要求 (3)6继电保护整定的一般规定 (4)7线路保护 (6)8自动重合闸 (24)9母线保护 (25)10变压器保护 (26)11母联保护 (31)12低电阻接地系统的电流保护 (32)13并联补偿电抗器保护 (34)14并联补偿电容器保护 (34)15站用变压器保护 (36)继电保护的正确可靠动作对保证电网安全稳定有着极其重要的作用，整定计算是决定继电保护能否正确动作的关键环节之一。

为发挥好继电保护保障电网和设备安全的作用，规范和指导南方电网10kV～110kV系统的继电保护整定计算工作，中国南方电网有限责任公司系统运行部组织制定了本标准。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并负责解释。

本标准主要起草人员：王莉、张少凡、杨咏梅、赵曼勇、周红阳、余江、陈朝晖、黄乐、黄佳胤、曾耿晖、王宇恩、孟菊芳、余荣强、罗跃盛、黄健伟、杨旺霞、张薇薇、曹杰、刘顺桂、陈莉莉、宛玉健、邱建、杨令、袁欢、徐凤玲南方电网10kV～110kV系统继电保护整定计算规程1范围本标准规定了南方电网10kV～110kV系统继电保护运行整定的原则、方法和具体要求。

本标准适用于南方电网10kV～110kV系统的线路、母线、降压变压器、并联电容器、并联电抗器、站用变压器和接地变压器的继电保护运行整定。

对于中低压接有并网小电源的变压器及变电站10千伏出线开关以外配电网络保护设备可参照执行。

本标准以微机型继电保护为主要对象，对于非微机型装置可参照执行。

继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。

取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KVA 动力变压器的整定计算（1#变压器， 2#变压器）已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。

变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流 KA K n I I jx l j dz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dz d lm I I K 电流速断保护动作时限取0秒。

10kV配电网的继电保护整定计算10kV配电网的保护种类较多，本文分别对系统变电站各类保护的整定计算进行了阐述，给出了具体的整定计算原则和方法，具有较强的指导作用。

标签：10kV配电网；系统变电站；保护整定计算继电保护装置是电力系统重要组成部分，对电网的安全稳定运行具有至关重要的作用。

保护定值的正确整定是保护装置正确动作的关键因素。

10kV配电网继电保护整定计算工作是由县级供电公司继保人员负责实施，这项工作细腻、繁琐而又十分重要，出现差错就会造成严重后果，因此必须引起高度重视。

笔者阅读了较多关于保护整定计算方面的论著，大都是笼统、内容生涩或计算复杂，无法指导保护整定计算的具体工作。

为此，本文进行了详细阐述，仅供参考。

3 整定计算原则3.1整定定时保护：1）按最大负荷电流或额定电流的1.5倍计算。

线路最大负荷电流的取值原则：①.独立运行的线路：取年度最大负荷电流的1.2～1.5倍。

②.联网运行的线路（正常时独立运行）：取各线路的年度最大负荷电流之和的1.2～1.5倍。

③.新上线路：，即取全部变压器的50%额定容量，但不得超过系统变电站变压器的低压侧额定电流及该线路CT一次额定值。

在线路投运后，再依据实时的最大负荷电流进行调整。

④.最大负荷电流取值时，不得超过该线路CT一次额定值，否则更换较大变比CT；同时，必须依据线路的构成情况，例如某线路由300出口电缆和150导线构成，300电缆查阅《10kV 三芯电力电缆允许持续载流量表》为428A，150導线查阅《钢芯铝绞线技术数据》为445A，则最大负荷电流应取400A及以下。

2）当新增用户变电站或配电变压器时，应将新增变压器的总额定电流与线路近期最大负荷电流相加。

若不超过先前所采用的最大负荷电流或超过不大时，则不变更定时保护定值；若超过较大时，应在新用户变电站或配电变压器投运前变更定时保护定值；若超过线路CT一次额定值时，应在新用户变电站或配电变压器投运前更换成较大变比CT，同时变更定时保护定值。

10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。

有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。

一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=1X1.2X42.8/(0.85X15)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为21.5S,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=1X1.2X7X42.8/15=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=0.866X4000/(24X15)=8.9>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=1X1.3X3X36.4/(0.85X20)=8.4A 取9A 选GL11/10型动作时限取0.5S灵敏度为Km=0.866X467/(20X9)=2.2>1.52、电流速断保护Idzj=Kjx*Kk*Id/Ki=1X1.5X467/20=35A 35/9=3.9,取4倍灵敏度为Km=0.866X4000/(180X4)=4.8>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。

Idzj=Kjx*Kk*Ifh/(Kh*Ki)=1X1.3X122/(0.85*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=1.7倍,动作时间为11.2S(电机瞬动6倍时限)+0.7S=11.9S,在GL12型曲线查得为5S曲线(10倍)。

金州公司窑尾电气室10kv 保护整定1. 原料立磨主电机（带水电阻）整定接线方式:A 、B 、C 三相式S=3800kWIn=266ANct=400/5保护型号:DM-100M 珠海万力达1.1保护功能配置?速断保护(定值分启动内,启动后)?堵转保护(电机启动后投入)?负序定时限电流保护?负序反时限电流保护零序电压闭锁零序电流保护?过负荷保护(跳闸\告警可选,启动后投入)?过热保护?低电压保护?过电压保护?工艺联跳(四路)?PT 断线监视1.2电流速断保护整定1.2.1高值动作电流:按躲过电机启动时流经本保护装置的最大电流整定：Idz'.bh=Krel ×Kk*In式中:Krel----可靠系数,取1.2~1.5Kk 取值3所以Idz'.bh=Krel ×Kk*In/80=1.2×3.5×266/80=13.97A延时时间：t=0s 作用于跳闸1.2.2低值动作电流Idz'.bh=Krel ×Kk*In/Nct=1.2×2*266/80=7.98A延时时间：t=0s 作用于跳闸1.3负序电流定时限负序保护Iop=2.4A延时时间：T=1s 作用于跳闸1.4负序电流反时限负序保护（暂不考虑）1.5电机启动时间T=12s1.6低电压保护U *op=Krel st.min *U Un=(0.5～0.6)Un 取0.6Un 故U *op=60V延时时间：t=0.5s 作用于跳闸1.7零序电压闭锁零序电流保护I0=10A/Noct=0.17A延时时间：t=0.5s 作用于跳闸1.8过电压保护Uop=k*Un=115V 作用于跳闸延时时间：t=0.5s1.9负序电压U2op=0.12In=12V1.10过负荷保护电流电流Idz'.bh=Krel ×In/Nct=1.1×266/80=3.63A 取3.63A延时时间：t=15s 作用于跳闸二、差动保护MMPR-320Hb电机二次额定电流Ie=264/80=3.3A1、 差动速断电流此定值是为躲过启动时的不平衡电流而设置的，为躲过启动最大不平衡电流，推荐整定值按下式计算： t s k dz I K I tan ⋅=，k K ：可靠系数，取1.5t s I tan 为电流启动倍数取2In则：=⋅=⋅l t s k j dz n I K I tan 1.5*2*264/80=9.9A 作用于跳闸2、 比率差动电流考虑差动灵敏度及匝间短路，按以下公式整定dz I =0.5In/Nct=1.65A作用于跳闸3、 比率制动系数：一般整定为0.5。
