加工钢化玻璃中玻璃常见缺陷及解决办法

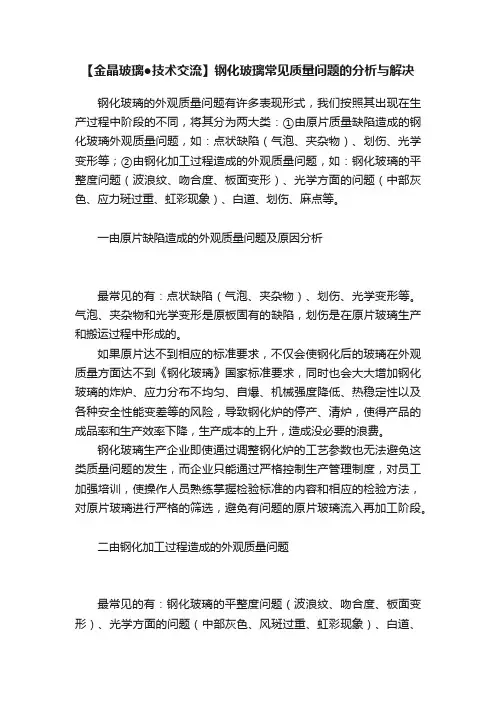

【金晶玻璃●技术交流】钢化玻璃常见质量问题的分析与解决钢化玻璃的外观质量问题有许多表现形式，我们按照其出现在生产过程中阶段的不同，将其分为两大类：①由原片质量缺陷造成的钢化玻璃外观质量问题，如：点状缺陷（气泡、夹杂物）、划伤、光学变形等；②由钢化加工过程造成的外观质量问题，如：钢化玻璃的平整度问题（波浪纹、吻合度、板面变形）、光学方面的问题（中部灰色、应力斑过重、虹彩现象）、白道、划伤、麻点等。

一由原片缺陷造成的外观质量问题及原因分析最常见的有：点状缺陷（气泡、夹杂物）、划伤、光学变形等。

气泡、夹杂物和光学变形是原板固有的缺陷，划伤是在原片玻璃生产和搬运过程中形成的。

如果原片达不到相应的标准要求，不仅会使钢化后的玻璃在外观质量方面达不到《钢化玻璃》国家标准要求，同时也会大大增加钢化玻璃的炸炉、应力分布不均匀、自爆、机械强度降低、热稳定性以及各种安全性能变差等的风险，导致钢化炉的停产、清炉，使得产品的成品率和生产效率下降，生产成本的上升，造成没必要的浪费。

钢化玻璃生产企业即使通过调整钢化炉的工艺参数也无法避免这类质量问题的发生，而企业只能通过严格控制生产管理制度，对员工加强培训，使操作人员熟练掌握检验标准的内容和相应的检验方法，对原片玻璃进行严格的筛选，避免有问题的原片玻璃流入再加工阶段。

二由钢化加工过程造成的外观质量问题最常见的有：钢化玻璃的平整度问题（波浪纹、吻合度、板面变形）、光学方面的问题（中部灰色、风斑过重、虹彩现象）、白道、划伤、麻点等。

1 钢化玻璃平整度不好的问题钢化玻璃平整度不好的问题可以分为2类：第1类，弯型钢化玻璃平整度不好的问题。

对这类问题通常考虑其吻合度指标，当弯型钢化玻璃成品出现吻合度达不到设计要求时，主要会出现以下3种现象：1）成品玻璃与设计要求出现扭曲偏差。

这说明需要进行弯钢化的玻璃在辊道上的位置没有放置正确，玻璃弯曲的中心线与辊道不平行，如果出现这种情况，操作人员需要重新调整玻璃在上片台上的位置，使玻璃弯曲的中心线与辊道处于平行状态。

钢化玻璃常见的缺陷产生原因
钢化玻璃是一种通过加热和急冷处理的处理玻璃产品，具有优异的耐冲击性、强度和安全性。

然而，钢化玻璃也可能存在一些缺陷，这些缺陷可能由于多种原因产生。

以下是钢化玻璃常见的缺陷及其产生原因的详细介绍：
1.晶点状缺陷：
晶点状缺陷是指在钢化玻璃表面形成的微小凹陷或颗粒状瑕疵。

这可能是由于原料中含有金属颗粒或杂质，或是在生产过程中出现硫化反应引起的。

金属颗粒和硫化反应会导致玻璃表面出现小型的不透明斑点。

2.压痕和划痕：
压痕和划痕是指在钢化玻璃表面形成的线状或弧状划痕，通常与生产过程中的机械接触有关。

在钢化过程中，玻璃经过高温加热和突然冷却，容易导致表面硬度下降，从而更容易产生划痕。

3.剥落或爆裂：
钢化玻璃在一些情况下可能会发生剥落或爆裂现象。

这可能是由于玻璃内部存在微小的隐性缺陷或应力集中引起的。

当玻璃受到外部冲击或温度变化时，这些隐性缺陷或应力集中可能引起玻璃爆裂或剥离。

4.织纹：
织纹是指在钢化玻璃表面形成的细微纹理，通常与钢化过程中的加热和冷却不均匀有关。

加热和冷却速度不一致会导致表面应力不均匀，从而在玻璃表面形成细微纹理。

5.光变偏差：
光变偏差是指钢化玻璃在一些情况下可能会导致光线透射的颜色和变形。

这可能是由于原料中的金属杂质或生产过程中的一些物质残留导致的。

玻璃中常见缺陷种类及主要来源和控制方法
1.气泡缺陷
气泡是玻璃中最常见的缺陷之一，它们通常是由于熔炼过程中残留的气体导致的，在玻璃冷却过程中凝固形成。

气泡的大小和分布对玻璃的质量和透明度都有重要影响。

控制方法：在原料的选择和制备过程中，尽量避免含有挥发性物质或气体；加强玻璃熔炼过程中的脱气处理；调整玻璃制备过程中的温度和工艺参数，以控制气泡的大小和分布。

2.夹杂物
夹杂物是指在玻璃中存在的固体或液体杂质，通常表现为颜色或形状的异物。

夹杂物的存在会影响玻璃的外观和光学性能。

控制方法：严格控制原料的纯度和质量；提高炉窑和设备的清洁度；优化工艺参数，加强熔炼的控制和过滤处理。

3.石英点缺陷
石英点是玻璃中具有一定尺寸和形状的晶体，通常呈现为白色。

石英点的存在会降低玻璃的透明度和耐磨性。

控制方法：原料的选择和处理中尽量避免石英颗粒等杂质的存在；优化熔炼工艺，控制玻璃熔融液中的结晶过程。

4.线状缺陷
线状缺陷通常表现为细长的条纹或纤维状的物质，对玻璃的光学性能和强度会产生重要影响。

控制方法：优化原料的处理和质量控制，降低不溶物的含量；定期维护和更换工艺设备，减少颗粒的产生；加强熔炼过程中的温度和熔融液流动控制。

玻璃在钢化过程中经常遇到的问题及解决办法加工钢化玻璃过程中，各种参数不合理，可能造成钢化玻璃弯曲及其他外观质量，在此总结了一些经常遇到的弯曲原因及如何解决钢化玻璃质量的问题。

1．上翘原因：玻璃在出炉时，玻璃上表面温度高于下表面温度，玻璃上表面温度过高流失快，下表面温度低流失慢，在风栅处，上部风压低于下部风压。

解决方法：使炉底温度升高、适当降低上部温度，若炉温稳定，可调整风栅压力，在风嘴高度不变时使上部压力大于下部压力。

2．下弯原因：玻璃在出炉时，玻璃下表面温度高于上表面温度，玻璃下表面温度过高流失快，上表面温度低流失慢，在风栅处，下部风压低于上部风压。

解决方法：使上部温度升高、适当降低下部温度，若炉温稳定，可调整风栅压力，在风嘴高度不变时使下部压力大于上部压力。

3．波筋原因：玻璃在炉内加热时间过长，炉内温度过高，玻璃在出炉时陶瓷辊道转动速度过慢。

解决方法：缩短加热时间、降低炉温、加快玻璃出炉速度。

4．球面原因：玻璃中部温度低于边缘温度。

解决方法：改变加热温度控制模式，提高中部温度；降低整体炉温，延长加热时间。

5．斑麻点原因：炉底温度过高，陶瓷轨道表面太脏，玻璃在炉内加热时间过长。

解决方法：降低加热时间，清洗陶瓷轨道，降低炉底温度。

6．玻璃中心发乌（发灰）和光学缺陷原因：玻璃在进炉后边缘上翘而弯曲，造成玻璃下表面对陶瓷轨道的压力过大从而引起这种缺陷，或者，陶瓷辊道表面温度过高与玻璃表面接触导致的，或玻璃进炉后陶瓷辊道摆动速度 过快。

解决方法：提高空炉时间热平衡时间，提高玻璃上表面温度，减少空炉时间，保证玻璃连续进炉，降低玻璃进炉后陶瓷辊道摆动速度。

7．钢化玻璃的表面上有裂纹原因：玻璃在炉内加热时间过短或炉温过低。

解决方法：提高炉温，延长加热时间。

8．在炉内破碎原因：有以下几种情况：A．玻璃内有裂纹（钢化玻璃内在必须无裂纹），在裂纹的末稍，积累的应力释放而破裂。

B．磨边不好，留下细微的裂纹。

C．钢化厚玻璃时，炉温太高，表面和中心的温差太大。

钢化故障及解决办法玻璃表面呈波浪形表面呈波浪形即是玻璃在卸片台上用肉眼能看到玻璃表面上有许多麻点或用手摸玻璃表面手能感觉到玻璃的高低不平。

原因1：钢化炉内温度过高，加热时间过长造成的。

原因2:陶瓷辊加热往复或传输速度过慢.解决办法:适当调整陶瓷辊的加热往复速度和传输速度.注：有些玻璃的原片上的缺失，本身就带有波筋，也会造成玻璃的波浪性。

玻璃颗粒度不达标原因1:钢化时吹风强度不够,风压过底,未达到要求的范围内.解决办法:加大玻璃的急冷风压,降低风栅高度,原因2:玻璃的出炉温度过低.玻璃还未有完全的给烧透.解决办法:在保证玻璃不变形的情况下,适当的提高炉温或加长玻璃的加热时间,原因3:玻璃的实际厚度比规定的小.解决办法:使用标准厚度的玻璃进行钢化.原因4:周围气温过高.空气密度过小.解决办法:在夜间和气温较低的时候生产玻璃玻璃向上弯曲玻璃向上弯曲即是水平放在水平面上玻璃呈凹形。

原因：1．玻璃出炉时玻璃顶部的温度高于玻璃底部的温度。

解决办法：增加钢化炉底部的温度。

原因：2.冷却炉底部硬化压力高于顶部的硬化压力。

解决办法：增加冷却炉顶部硬化压力。

原因3.上风栅距玻璃表面太高。

解决办法：降低上风栅的距离，以来增加上风栅的吹风压力。

综合：如果底部加热温度是正确的话，我们可以用调节空气平衡压力/调节风量平衡/降低风栅高度的办法来调节玻璃的向上弯曲。

玻璃向下弯曲玻璃向下弯曲即是玻璃横放在水平面上玻璃中间部分呈凸形。

原因：1.当玻璃离开钢化炉时，玻璃顶部表面的温度低于底部表面的温度。

解决办法：减少钢化炉底部的温度。

原因：2.于泠却炉内顶部表面的硬化力高于底部面冷却力量之硬化力。

解决办法：增加冷却风栅底部的硬化压力。

原因：3.上风栅太低，顶部吹风压力过大。

解决办法：调高上风栅，减少顶部对玻璃的吹风压力。

玻璃在加热炉内破损原因1:使用了退火不好的玻璃或使用了有气泡有杂物大的玻璃解决办法:使用高质量的玻璃,原片玻璃一定好.原因2:使用了有微裂纹或磨边不好的玻璃,解决办法:使用无微裂纹或磨边较好的玻璃原因3:玻璃钻孔边部未处理好或玻璃钻孔直径小于玻璃的厚度.解决办法:处理好钻孔的边缘和加大玻璃钻孔的直径.原因4:玻璃钻孔位置离玻璃的边部太近.解决办法:可以在钻孔离边的位置用切割机开一个直线槽,以便钢化时能充分吸热.原因5:钢化过的玻璃进行二次钢化.解决办法:钢化过的玻璃已经形成颗粒,再次进行钢化时,就相当于进行玻璃引爆一样,如玻璃有缺陷,很容易在钢化炉内破碎.严格地讲,是严禁将玻璃进行二次钢化的.玻璃在冷却炉内破损冷却炉内玻璃的破损通常是由于玻璃无法承受冷却炉的冷却而造成的。

玻璃中常见缺陷种类及主要来源和控制方法件因此而构成。

构成凝结物大量产生的因素A、N2纯度低，要求≤5PPM，一般控制在2-4PPM 范围内。

B、N2量不足，或产量低，或使用方法不当造成。

要求前中后三区总量（不含边封等处用量）必须满足4.363M3/M2h的使用指数。

C、H2纯度不够，氧、水或残氨超过规定指标。

D、保护气体分配不合理，保护气体不能在玻璃带上形成有效的保护层，使大量有害挥发气冲进锡槽顶盖形成凝结物。

E、锡槽边封密封状态不良，大量保护气体外。

b 加强边封密封，防止大量O2因分压作用从边封渗入锡槽内。

c 生产工艺操作中最大限度地减少操作口开放，以防止锡氧化污染锡液。

d 加强锡槽工艺设备及操作管理，严格预防断板事故发生，以防止事故中所造成的大量污染物凝结于锡槽结构中。

e 提高H2的制造纯度，严防H2O、O2、NH3含量超指标供给。

要求H2O含率≤5PPM，O2含率≤5PPM，NH3含率≤2.4PPM。

f 注意SO2在尾段的正确使用。

使用量要小于80L/H，最大不得超过150L/H，常规50-60L/H就可满足需要。

要加强对锡槽的隔离，严防因分压作用返流到锡槽内，使锡液严重硫化，在通过锡液回流返流到高温区构成危害。

h 玻璃原料中正确引进Na2SO4澄清剂的使不会构成质量威胁的。

当锡槽工艺控制满足不了正常条件要求时，槽内Sn02、SnO、SnS、SO3、H2O、及Na2SO4等有害物质大量生成，则罩顶少，使锡槽罩顶凝结物的形成得到抑制。

a 加强保护气体的纯度控制≤5PPM。

保证供给量的稳定，波动<50M3/h，前中后三区平均供给量≥4.363M3/M2h，合。
