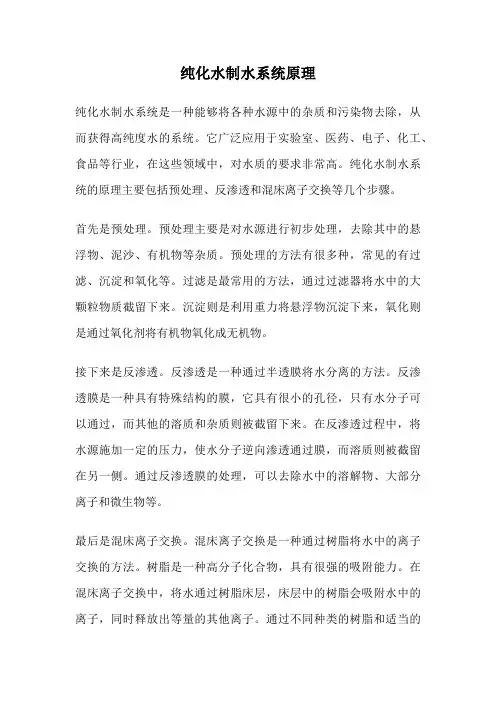

纯化水系统介绍

纯化水制水系统原理纯化水制水系统是一种能够将各种水源中的杂质和污染物去除，从而获得高纯度水的系统。

它广泛应用于实验室、医药、电子、化工、食品等行业，在这些领域中，对水质的要求非常高。

纯化水制水系统的原理主要包括预处理、反渗透和混床离子交换等几个步骤。

首先是预处理。

预处理主要是对水源进行初步处理，去除其中的悬浮物、泥沙、有机物等杂质。

预处理的方法有很多种，常见的有过滤、沉淀和氧化等。

过滤是最常用的方法，通过过滤器将水中的大颗粒物质截留下来。

沉淀则是利用重力将悬浮物沉淀下来，氧化则是通过氧化剂将有机物氧化成无机物。

接下来是反渗透。

反渗透是一种通过半透膜将水分离的方法。

反渗透膜是一种具有特殊结构的膜，它具有很小的孔径，只有水分子可以通过，而其他的溶质和杂质则被截留下来。

在反渗透过程中，将水源施加一定的压力，使水分子逆向渗透通过膜，而溶质则被截留在另一侧。

通过反渗透膜的处理，可以去除水中的溶解物、大部分离子和微生物等。

最后是混床离子交换。

混床离子交换是一种通过树脂将水中的离子交换的方法。

树脂是一种高分子化合物，具有很强的吸附能力。

在混床离子交换中，将水通过树脂床层，床层中的树脂会吸附水中的离子，同时释放出等量的其他离子。

通过不同种类的树脂和适当的操作条件，可以去除水中的各种离子，获得高纯度的水。

纯化水制水系统的原理可以简单总结为预处理、反渗透和混床离子交换三个步骤。

预处理去除水中的杂质和污染物，反渗透通过半透膜将水分离，混床离子交换利用树脂吸附和释放离子。

综合应用这些步骤，纯化水制水系统可以将各种水源中的杂质和污染物去除，获得高纯度的水。

纯化水制水系统的原理虽然简单，但在实际应用中需要根据不同的水源和要求进行调整和优化。

同时，系统的操作和维护也非常重要，以确保系统的稳定运行和长期使用。

纯化水制水系统的发展不仅为各个行业提供了高质量的水源，也为环境保护和可持续发展做出了贡献。

纯化水系统设计方案1. 简介纯化水系统是一种用于去除水中杂质和污染物的设备，通过物理、化学或生物的方法，将原水处理成符合特定纯度和质量要求的纯净水。

本文将介绍一个纯化水系统的设计方案，包括系统的组成、工艺流程、设备选择和操作要点等内容。

2. 系统组成纯化水系统通常由以下几个主要组成部分构成：2.1 滤料预处理系统滤料预处理系统用于去除原水中的悬浮颗粒、泥沙和有机物等杂质。

常见的滤料预处理设备包括砂滤器、活性炭滤器和过滤器等。

2.2 反渗透系统反渗透系统是纯化水系统的核心部分，通过半透膜将水中的溶解固体、细菌和病毒等去除，以产生高纯度的纯净水。

反渗透系统包括膜组件、压力容器、泵和控制系统等。

2.3 电离交换系统电离交换系统用于去除水中的离子和溶解性盐类，以进一步提高水的纯度。

电离交换系统通常由阴离子交换器和阳离子交换器组成。

2.4 纯化水储存系统纯化水储存系统用于储存和供应纯净水，包括水箱、管道和泵等设备。

3. 工艺流程纯化水系统的工艺流程通常包括以下几个步骤：1.原水进入滤料预处理系统，通过过滤器、砂滤器和活性炭滤器等设备，去除悬浮颗粒和有机物等杂质。

2.预处理后的水进入反渗透系统，压力泵将水推入膜组件，通过膜的选择性渗透，将溶解固体、细菌和病毒等去除，产生高纯度水。

3.反渗透产生的纯净水进入电离交换系统，通过阴离子交换器和阳离子交换器，去除水中的离子和溶解性盐类。

4.处理后的纯净水进入储存系统，经过消毒处理后，供应给需要的地方使用。

4. 设备选择在选择纯化水系统的设备时，需要考虑以下几个因素：•处理水的质量要求：根据所需的纯净水质量要求，确定反渗透膜和电离交换树脂的种类和规格。

•处理水的流量要求：根据使用的需求，确定系统的处理水流量，选择适当的泵和压力容器。

•设备的可靠性和耐用性：选择具有可靠性高、维护保养简单的设备，保证系统的稳定运行。

•节能性能：考虑设备的能耗情况，选择能效高的设备，以降低运行成本。

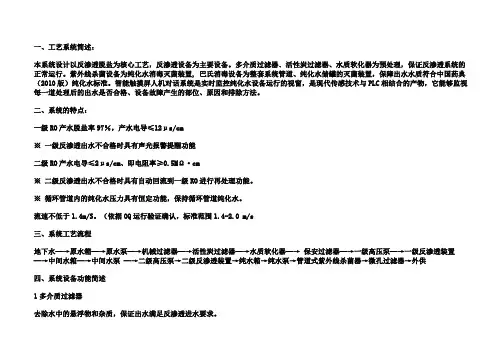

一、工艺系统简述：本系统设计以反渗透脱盐为核心工艺，反渗透设备为主要设备。

多介质过滤器﹑活性炭过滤器、水质软化器为预处理，保证反渗透系统的正常运行。

紫外线杀菌设备为纯化水消毒灭菌装置, 巴氏消毒设备为整套系统管道、纯化水储罐的灭菌装置，保障出水水质符合中国药典（2010版）纯化水标准。

智能触摸屏人机对话系统是实时监控纯化水设备运行的视窗，是现代传感技术与PLC相结合的产物，它能够监视每一道处理后的出水是否合格、设备故障产生的部位、原因和排除方法。

二、系统的特点：一级RO产水脱盐率97％，产水电导≤12μs/cm※ 一级反渗透出水不合格时具有声光报警提醒功能二级RO产水电导≤2μs/cm、即电阻率≥0.5MΩ·cm※ 二级反渗透出水不合格时具有自动回流到一级RO进行再处理功能。

※ 循环管道内的纯化水压力具有恒定功能，保持循环管道纯化水。

流速不低于1.4m/S。

（依据OQ运行验证确认，标准范围1.4-2.0 m/s三、系统工艺流程地下水─→原水箱─→原水泵─→机械过滤器─→活性炭过滤器─→水质软化器─→ 保安过滤器─→一级高压泵─→一级反渗透装置─→中间水箱─→中间水泵─→二级高压泵→二级反渗透装置→纯水箱→纯水泵→管道式紫外线杀菌器→微孔过滤器→外供四、系统设备功能简述1多介质过滤器去除水中的悬浮物和杂质，保证出水满足反渗透进水要求。

2活性炭过滤器去除水中的有机物和余氯，保证出水满足反渗透进水要求。

3 水质软化器由于原水是地下水，它含有各种盐类，这些盐类溶解为阳离子，主要为Ca2+,Mg2+离子，这些离子如果含量较高，在后续反渗透浓水侧会随着浓度的增大，逐渐达到溶度积而结垢，污染膜元件。

为了消除或减少这些危害，就要把水垢的硬度成分予以去除，需要进行水的软化处理。

4 反渗透系统1） 5μm保安过滤器截留膜前水中的颗粒、悬浮物，以防止大颗粒物进入反渗透膜。

2）反渗透膜脱盐系统一级反渗透装置1套，在本项目中，一级反渗透系统采用8支膜元件，装在4根Ф220×2000mm压力容器中，压力容器采用2-2排列，在25℃时的工作压力为1.55Mpa 产水量为8.0m3/h,回收率为75%，脱盐率≥97%。

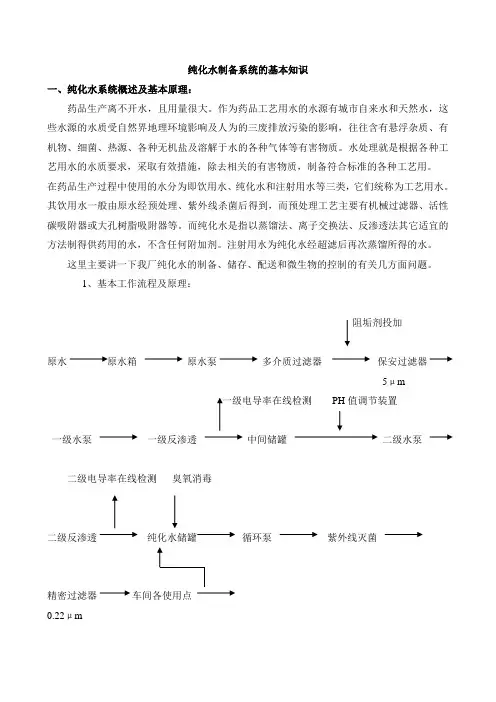

纯化水制备系统的基本知识一、纯化水系统概述及基本原理：药品生产离不开水，且用量很大。

作为药品工艺用水的水源有城市自来水和天然水，这些水源的水质受自然界地理环境影响及人为的三废排放污染的影响，往往含有悬浮杂质、有机物、细菌、热源、各种无机盐及溶解于水的各种气体等有害物质。

水处理就是根据各种工艺用水的水质要求，采取有效措施，除去相关的有害物质，制备符合标准的各种工艺用。

在药品生产过程中使用的水分为即饮用水、纯化水和注射用水等三类，它们统称为工艺用水。

其饮用水一般由原水经预处理、紫外线杀菌后得到，而预处理工艺主要有机械过滤器、活性碳吸附器或大孔树脂吸附器等。

而纯化水是指以蒸馏法、离子交换法、反渗透法其它适宜的方法制得供药用的水，不含任何附加剂。

注射用水为纯化水经超滤后再次蒸馏所得的水。

这里主要讲一下我厂纯化水的制备、储存、配送和微生物的控制的有关几方面问题。

1、基本工作流程及原理：阻垢剂投加原水原水箱原水泵多介质过滤器保安过滤器5μm一级电导率在线检测PH值调节装置一级水泵一级反渗透中间储罐二级水泵二级电导率在线检测臭氧消毒二级反渗透纯化水储罐循环泵紫外线灭菌精密过滤器车间各使用点0.22μm本工艺分为预处理、反渗透系统、储存与供水、杀菌与过滤四部分1)预处理：由于原水中含有悬浮物、有机物、细菌、胶体、微生物等，这些物质在反渗透系统浓缩分离时，会对反渗透膜造成污染，使系统不能正常工作。

所以要对原水进行初级处理，其包括原水箱和原水泵、多介质过滤器、阻垢装置、精密过滤器。

●原水箱：是为了向反渗透系统提供稳定的供水压力，不至于因外界供水压力的突变而影响整个系统的工作稳定。

●多介质过滤器：是利用几种过滤介质(如石英砂、活性碳、无烟煤等)的混合过滤作用在一定压力下把浓度较高的水通过一定厚度的粒状或非粒状过滤材料，从而有效除去原水中的悬浮物等杂质使水澄清的一种装置。

它可以减小精密过滤器的更换频率。

●阻垢装置：为了防止水中的钙、镁离子在水浓缩时在反渗透膜表面的结垢故在反渗透前加入阻垢剂。

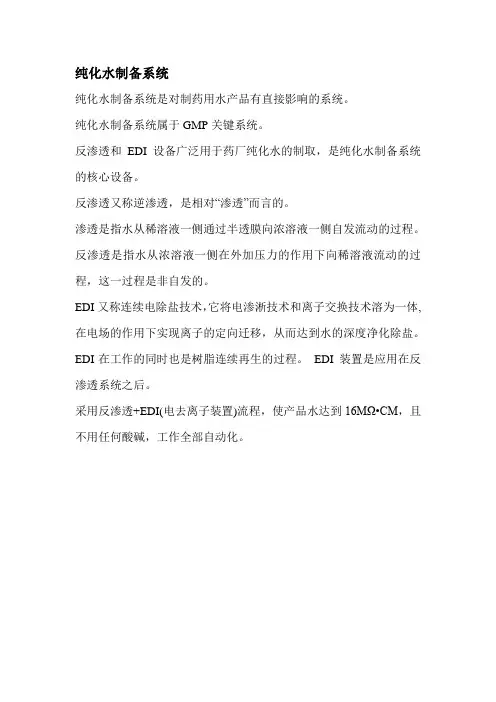

纯化水制备系统
纯化水制备系统是对制药用水产品有直接影响的系统。

纯化水制备系统属于GMP关键系统。

反渗透和EDI设备广泛用于药厂纯化水的制取，是纯化水制备系统的核心设备。

反渗透又称逆渗透，是相对“渗透”而言的。

渗透是指水从稀溶液一侧通过半透膜向浓溶液一侧自发流动的过程。

反渗透是指水从浓溶液一侧在外加压力的作用下向稀溶液流动的过程，这一过程是非自发的。

EDI又称连续电除盐技术，它将电渗淅技术和离子交换技术溶为一体,在电场的作用下实现离子的定向迁移，从而达到水的深度净化除盐。

EDI在工作的同时也是树脂连续再生的过程。

EDI 装置是应用在反渗透系统之后。

采用反渗透+EDI(电去离子装置)流程，使产品水达到16MΩ•CM，且不用任何酸碱，工作全部自动化。

纯化水系统的简要描述水系统的工作原理、设计标准和运行情况及示意图车间水系统的设备图：纯化水系统设计标准：产水量3吨/时纯水制备工作原理，采用EDI方式，其流程如下：原水→原水加压泵→多介质过滤器→活性炭过滤器→软水器→保安过滤器→一级反渗透机→EDI系统→纯化水箱→用水点。

纯化水系统中分为预处理系统、制水系统和用水系统，预处理系统由多介质过滤器、活性炭过滤器、软化器、保安过滤器组成。

制水系统由反渗透脱盐处理的产水采用EDI电去离子除盐装置，制取优良纯化水。

经过处理后的纯化水进入纯化水水箱，经消毒后送至用水点。

纯化水设备是采用臭氧和紫外线有序结合用于消毒、灭菌。

臭氧是一种强氧化剂，它的氧化能力在天然元素中仅次与氟，位居第二。

臭氧能氧化分解细菌内部氧化葡萄糖所必需的葡萄糖氧化酶等，也可以直接与细菌、病毒发生作用，破坏细胞、核糖核酸，分解DNA、RNA、蛋白质、脂质类和多糖等大分子聚合物，使细菌的物质代谢生长和繁殖过程遭到破坏。

在水处理中对除嗅、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有明显的效果。

紫外线能降低水系统的预处理工段中新菌落的生成速率，防止细菌滋生。

车间纯化水管道示意图：◆空调净化系统的工作原理：灌装包装一、二车间进入车间洁净区的空气经初、中、高效三级过滤，达到洁净空气的目的。

共有4台组合式空气处理机，型号MDM型，总送风量为80850立方米每小时，冷源为麦克威尔公司风冷冷水空调机组2台，麦克威尔公司风冷冷风型空调机室外机3台，LG公司风冷涡旋式冷水（热泵）机组3台，制冷量总计400KW。

◆压缩空气采用单螺杆式空压机3台，一用二备，额定工作压力1.0MPa，产气量10m3/min。

纯化水系统原理
纯化水系统原理是通过一系列的物理、化学或生物过程，将水中的杂质、污染物或微生物去除，使水达到一定的纯净度或安全标准。

下面将介绍几种常见的纯化水系统原理：
1. 活性炭吸附：活性炭是一种具有很高比表面积的材料，能够有效吸附水中的有机物、氯和臭味等杂质。

水经过活性炭层时，这些杂质会被吸附到活性炭上，从而净化水质。

2. 离子交换：离子交换是一种通过树脂中的离子与水中的离子发生置换反应，去除水中的杂质的方法。

常见的离子交换器有阴离子交换器和阳离子交换器，它们可以去除水中的硬度物质、重金属离子和一些无机盐等。

3. 膜分离：膜分离技术是利用半透膜对水中的溶质进行分离的方法。

常见的膜分离技术有反渗透、超滤和微滤等。

这些膜可以有效去除水中的微生物、有机物、颗粒物和高分子物质。

4. 紫外线消毒：紫外线消毒是利用紫外线的照射杀灭水中的微生物的方法。

通过让水经过紫外线灯管的照射，紫外线可以破坏微生物的核酸结构，从而达到灭菌的目的。

5. 臭氧氧化：臭氧氧化是利用臭氧氧化反应去除水中的有机物和微生物的方法。

臭氧能够氧化降解水中的有机物，同时也具有杀灭微生物的能力。

通过以上的纯化水系统原理，可以去除水中的有机物、无机物、
微生物和其他污染物，提供符合要求的纯净水。

不同的原理可以结合使用，以达到更高的纯化效果。

纯化水制备系统功能设计说明资料纯化水制备系统是一种用于制备高纯度水的设备，主要用于实验室、医院、电子工厂等需要高纯度水的场所。

该系统通过一系列的处理步骤，包括预处理、反渗透、离子交换和紫外线消毒等，将自来水或其他水源中的杂质、离子、微生物等去除，从而得到纯净的水。

本设计说明资料将详细介绍纯化水制备系统的主要功能和设计原理，以及各部分的工作流程和关键参数。

一、主要功能：1.预处理：通过过滤器和活性炭吸附器等设备，去除水中的悬浮物、颗粒物、藻类等杂质，减少对后续处理设备的损坏。

2.反渗透：采用反渗透膜，对水中的溶解性固体、离子、重金属等进行拦截和去除，提高水的纯度。

3.离子交换：利用离子交换柱，去除水中的硬度离子（如钙离子、镁离子）和有机物，进一步提高水的纯度和导电率。

4.紫外线消毒：通过紫外线照射，杀灭水中的细菌、病毒等微生物，确保水的卫生安全。

5.自动控制：配备自动控制系统，实现各个处理步骤的自动化操作，包括在线监测水的流量、温度、浓度等参数，以及自动调节设备的工作状态。

6.水质监测：配备水质监测仪器，对制得的纯化水进行水质监测和分析，确保水的纯度和指标符合要求。

二、设计原理：1.多级过滤：通过设置不同过滤精度的滤芯，逐级去除水中的不同颗粒物和悬浮物，减少对后续处理设备的损害。

2.反渗透膜：采用高效的反渗透膜，利用其较小的孔径和良好的选择性，对水中的溶解性固体、离子等进行拦截和去除。

3.离子交换柱：使用高效的离子交换树脂柱，通过离子交换作用，去除水中的硬度离子和有机物。

4.紫外线消毒：利用紫外线照射，破坏微生物的核酸结构，从而达到杀灭细菌、病毒等的目的。

5.自动控制：采用PLC控制系统，实时监测水的流量、温度等参数，根据设定的条件自动调整设备的工作状态，提高系统的稳定性和可靠性。

6.水质监测：配备水质监测仪器，对制得的纯化水进行在线监测，包括浊度、溶解氧、电导率、PH值等指标，确保水质符合要求。

纯化水制备系统的组成
纯化水制备系统通常由多个组件组成，以确保最终产生的水质符合特定的纯化要求。

这些组件包括：
1. 进水系统，进水系统用于将原始水源引入纯化水制备系统。

这可能涉及到预处理步骤，如过滤或沉淀，以去除悬浮物、颗粒或有机物。

2. 预处理系统，预处理系统包括各种过滤器、软化器、反渗透膜等，用于去除水中的杂质、离子、微生物和有机物质。

这些预处理步骤旨在净化水源，以便进行后续的处理。

3. 离子交换树脂柱，离子交换树脂柱用于去除水中的离子，例如阳离子和阴离子，以及其他溶解性盐类。

这有助于进一步提高水的纯度。

4. 紫外线消毒系统，紫外线消毒系统使用紫外线辐射来杀灭水中的细菌、病毒和其他微生物，以确保最终的纯化水是安全的饮用水。

5. 混床离子交换器，混床离子交换器结合了阳离子和阴离子交
换树脂的功能，可以更彻底地去除水中的离子和杂质，产生极高纯
度的水。

6. 储水罐，储水罐用于存储最终的纯化水，以备日常使用。

这
有助于确保系统能够持续稳定地提供纯净水。

总的来说，纯化水制备系统的组成包括进水系统、预处理系统、离子交换树脂柱、紫外线消毒系统、混床离子交换器和储水罐等多
个组件，这些组件共同作用以产生高纯度的水。

这些组件的选择和
配置取决于所需的水质标准和纯化水的最终用途。

反渗透是一种借助于选择透过（半透过）性膜的工力能以压力为推动力的膜分离技术，当系统中所加的压力大于进水溶液渗透压时，水分子不断地透过膜，经过产水流道流入中心管，然后在一端流出水中的杂质，如离子、有机物、细菌、病毒等，被截留在膜的进水侧，然后在浓水出水端流出，从而达到分离净化目的。

反渗透装置为国际上最先进的脱盐设备，采用卷式复合膜，适用于低压力操作下水的纯化，可去除水中各类金属离子、酸根、细菌、热源及放射性污染物等，脱盐率可达99.8%以上。

传统纯化水制备工艺流程：原水→原水泵→多介质过滤器→活性炭过滤器→精密过滤器→一级反渗透设备→中间水箱→中间水泵→离子交换器→纯化水箱→纯化水泵→紫外线杀菌器→微孔过滤器→用水点纯化水制备新工艺流程：原水→原水泵→多介质过滤器→活性炭过滤器→药洗水箱→保安过滤器→一级反渗透设备→中间水箱→二级反渗透设备→纯化水箱→EDI超纯水装置→超纯水箱→蒸馏水器→用水点下面为系统各部件作用做一个简单的介绍。

多介质过滤器：有效截留除去水中悬浮物、微生物、胶质颗粒、氯及部分重金属离子等，降低水浊度、净化水质。

活性炭过滤器：截留水体中的异味、有机物、胶体、铁及余氯等，进一步降低水体的浊度、色度，净化水质，减少对后续RO系统的污染。

阻垢药箱：用于控制膜分离系统中碳酸盐、硫酸盐的结垢，有效蜇合自来水水中钙、镁等离子，延长系统清洗周期及膜的使用寿命，降低运行成本。

保安过滤器：确保水质过滤精度及保护RO膜元件不受小颗粒物质的损坏，使原水水质达到进膜要求。

RO膜组件：截留去除水中各类金属离子、酸根、细菌、热源及放射性污染物等，仅水分子通过，实现水质纯化。

离子交换器：用于除去水中的Ca2+,Mg2+，对水起一个软化作用。

EDI超纯水装置:将离子交换技术、离子交换膜技术、离子电迁移技术相结合的纯化水制备装置。

用于除去水中的Ca2+,Mg2+，对水起一个软化作用。

并进行一个连续制水的设备。

紫外杀菌装置：保障性灭菌，确保生产用水安全。
