UG基础 第10章 后处理(UGPost)

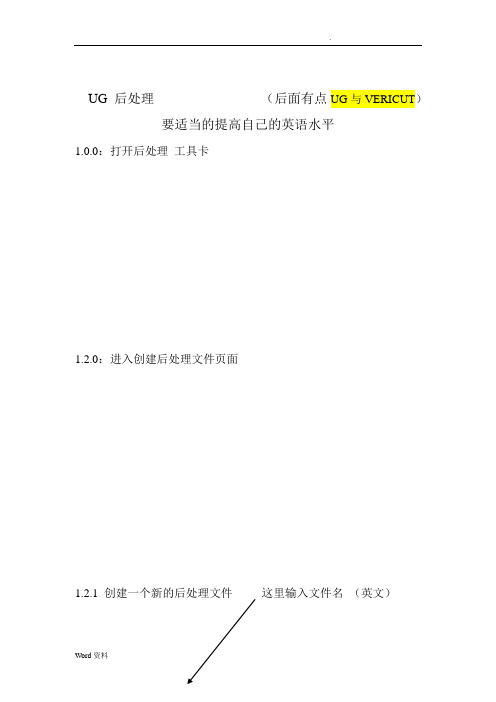

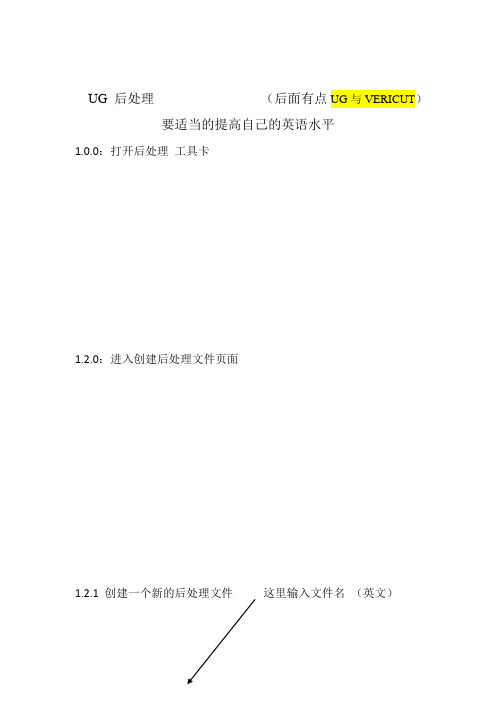

UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）这一区域是你的输出是否记录选项此区域左边为机床行程数据右边为机床原点数据此区域左边为机床精度小数右边为机床快速进给G00速度其他选项默认就可以了然后进入下一页面点击这里这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面修改这里把Vector-Arc Center to Start 该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

ug后处理介绍ug后处理是指在ug软件中进行模型后处理的过程。

ug是一款三维计算机辅助设计（CAD）软件，它被广泛用于制造业、机械工程、航空航天等领域。

在ug中，用户可以进行模型的建模、分析和后处理等操作。

后处理的作用ug后处理是对模型分析结果的可视化和改进的过程。

通过后处理，用户可以对模型进行可视化，了解其特性和性能，从而进行优化和改进。

除了可视化外，ug后处理还可以进行其他操作，如提取数据、对模型进行修复、生成报告等。

常见的后处理操作以下是ug中常见的后处理操作：1. 结果可视化在ug中，用户可以将模型的分析结果以图形的形式进行可视化显示。

用户可以通过设置颜色、透明度、线条粗细等参数来定义图形的显示效果，从而更直观地观察模型的特性和性能。

结果可视化可以帮助用户更好地理解模型，发现问题和优化设计。

2. 数据提取ug提供了强大的数据提取功能，用户可以从模型的分析结果中提取出需要的数据。

例如，用户可以提取节点位移、应力分布、应变分布等结果数据，用于进一步分析和处理。

数据提取可以帮助用户对模型进行深入研究，找到潜在问题并制定相应解决方案。

3. 模型修复在模型建模和分析过程中，往往会遇到一些模型的几何结构不完整或者有错误的情况。

ug提供了模型修复的功能，用户可以通过修复工具对模型进行几何结构的修复和错误的修正。

模型修复可以保证模型的准确性和可靠性，提高分析结果的精度。

4. 报告生成ug具有强大的报告生成功能，用户可以根据模型的分析结果生成详细的报告。

报告中可以包含模型的几何结构、分析结果、图表和表格等信息，用户可以自定义报告的格式和内容。

报告生成可以方便用户与团队成员、客户、上级领导进行交流和分享，促进项目的进展和决策。

小结ug后处理是ug软件中不可或缺的一个环节，它对模型的分析结果进行可视化、数据提取、模型修复和报告生成等操作，具有重要的作用。

通过后处理，用户可以更直观、深入地了解模型的特性和性能，发现潜在问题并进行优化。

UG/POST后处理综述UG/POST后处理综述一、后处理简述无论是哪种CAM软件，其主要用途都是生成在机床上加工零件的刀具轨迹（简称刀轨）。

一般来说，不能直接传输CAM软件内部产生的刀轨到机床上进行加工，因为各种类型的机床在物理结构和控制系统方面可能不同，由此而对NC程序中指令和格式的要求也可能不同。

因此，刀轨数据必须经过处理以适应每种机床及其控制系统的特定要求。

这种处理，在大多数CAM软件中叫做“后处理”。

后处理的结果是使刀轨数据变成机床能够识别的刀轨数据，即NC代码。

可见，后处理必须具备两个要素：刀轨——CAM内部产生的刀轨；后处理器——是一个包含机床及其控制系统信息的处理程序。

UG系统提供了一般性的后处理器程序——UG/Post，它使用UG内部刀轨数据作为输入，经后处理后输出机床能够识别的NC代码。

UG/Post有很强的用户化能力，它能适应从非常简单到任意复杂的机床及其控制系统的后处理。

二、UG/Post组成结构提到UG/Post后处理器，不得不简单的介绍一下MOM(Manufacturing Output Manager)，即加工输出管理器。

MOM是UG提供的一种事件驱动工具，UG/CAM模块的输出均由它来管理，其作用是从存储在UG/CAM内的数据中提取数据来生成输出。

UG/Post就是这种工具的一个具体运用。

MOM是UG/post后处理器的核心，UG/post使用MOM来启动解释程序，向解释程序提供功能和数据，并加载事件处理器(Event Handler)和定义文件(Definition File)。

除MOM外，UG/post主要由事件生成器、事件处理器、定义文件和输出文件等四个元素组成。

一旦启动UG/POST后处理器来处理UG内部刀轨，其工作过程大至如下：事件生成器从头至尾扫描整个UG刀具轨迹数据，提取出每一个事件及其相关参数信息，并把它们传递给MOM去处理；然后，MOM传送每一事件及其相关参数给用户预先开发好的事件处理器，并由事件处理器根据本身的内容来决定对每一事件如何进行处理；接着事件处理器返回数据给MOM作为其输出，MOM读取定义文件的内容来决定输出数据如何进行格式化；最后，MOM把格式化好的输出数据写入指定的输出文件中。

UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）这一区域是你的输出是否记录选项此区域左边为机床行程数据右边为机床原点数据此区域左边为机床精度小数右边为机床快速进给G00速度其他选项默认就可以了然后进入下一页面点击这里这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息N号的开关M8 M9的开关设置G43H00等设置下面先讲解N号的加入加入N号我们只需要拉两个N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个G02 G03的进入下一页面修改这里把Vector-Arc Center to Start 该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

U G_后处理技巧说明[1]标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KIIUG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）此区域 Inches 英制单位 Millimeters 公制设定此区域轴选项 3-轴 4-轴或5轴这里只讲解 3轴通用设定此区域为机床类型设定 Generic 通用的 Library 浏览自带机床 User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项可以显示你选择机床类型 4轴 3轴或你自定义的机床这一区域是你的输出是否记录选项此区域左边为机床行程数据右边为机床原点数据此区域左边为机床精度小数右边为机床快速进给G00速度其他选项默认就可以了这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的 G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面该为Vector-Arc Start to Center修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）此区域Inches 英制单位Millimeters 公制设定此区域轴选项3-轴4-轴或5轴这里只讲解3轴通用设定此区域为机床类型设定Generic 通用的Library 浏览自带机床User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

UG后处理制作教程简介UG（Unigraphics）是一款强大的计算机辅助设计（CAD）软件，被广泛应用于工程制图、产品设计和制造等领域。

在使用UG进行设计后，还需要对设计结果进行后处理，以生成可供生产和制造使用的输出文件。

本文档将向您介绍UG后处理的基本步骤和常用功能，帮助您进行高效准确的后处理工作。

步骤一：选择后处理器UG提供了多种后处理器，可以根据不同需求选择适合的后处理器。

在UG界面的“后处理”选项中，选择合适的后处理器，如输出NASTRAN文件后处理，切换到相应的后处理界面。

步骤二：设置后处理参数在进行后处理之前，需要根据实际需求设置后处理参数。

常见的后处理参数包括：结果输出路径、结果文件格式、后处理图形显示等。

通过设置这些参数，可以满足不同的后处理需求。

步骤三：后处理图形显示UG提供了丰富的图形显示功能，可以直观地展示设计结果。

在后处理界面中，可以选择要显示的结果类型，如应力、位移、温度等。

同时，还可以根据需要对显示的结果进行颜色映射、边界设置等操作，以便更好地观察和分析设计结果。

步骤四：后处理结果导出在后处理过程中，可以将结果导出为各种格式的文件，以便于与其他软件进行数据交换和共享。

UG支持多种文件格式的导出，包括NASTRAN、STL、IGES、STEP等。

根据实际需要，选择合适的文件格式并导出结果文件。

常用功能介绍1. 结果过滤和转换在后处理过程中，可以通过结果过滤和转换功能，对设计结果进行筛选和转换。

例如，可以通过过滤功能只显示某些关键区域的结果，或者通过转换功能将结果数据转换为其他单位或坐标系。

2. 结果剪裁和裁剪UG提供了结果剪裁和裁剪功能，可以根据需要选择感兴趣的区域进行处理。

通过剪裁和裁剪操作，可以更详细地观察和分析设计结果，提高后处理的效率和准确性。

3. 动画演示和动态模拟除了静态结果的显示和分析，UG还提供了动画演示和动态模拟的功能。

可以通过设置时间步长和动画参数，对设计结果进行动态展示，以便更好地理解和评估设计的运行情况。

U G_后处理技巧说明[1](总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平：打开后处理工具卡：进入创建后处理文件页面创建一个新的后处理文件这里输入文件名（英文）此区域 Inches 英制单位 Millimeters 公制设定此区域轴选项 3-轴 4-轴或5轴这里只讲解 3轴通用设定此区域为机床类型设定 Generic 通用的 Library 浏览自带机床 User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项可以显示你选择机床类型 4轴 3轴或你自定义的机床这一区域是你的输出是否记录选项此区域左边为机床行程数据右边为机床原点数据此区域左边为机床精度小数右边为机床快速进给G00速度其他选项默认就可以了这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的 G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面修改这里把Vector-Arc Center to Start 该为Vector-Arc Start to Center修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

UG后处理操作UG后处理操作1、运行UG后处理构造器：开始—程序—UG NX4.0—后处理工具—UG构造器2、UG构造器打开后，首先点选OPEN（打开）—UG安装目录下的MACH —resource—postprocessor—mill3ax_turbo.pu i—打开3、回到后处理介面，点选取file下的Save As…crtl+A(另存)—选取一文件夹进行储存—回支UG构造器介面的file下的Close(关闭)如出现提示选否即可4、点选新建图标（New）—点选millimeters和user,s—点选Browse—打开刚才保存的mill3ax_turbo.pu i—OK5、一个新的New post打开后，将X 、Y 、Z和Maximum的转速改成100006、将光标移到program Tool path(程序、刀具路)下的program start seqence(程序开始次序)—将-Set-seq-on去掉—点选PE-CND-init-helix(将set-mom-kin-helical-arc-output-mode FULL_CIRCLE 下的FULL_CIRCLE替换为“LINEAR”)—OK7、继续点选G40 G17 G90 70—将G70去掉，点选Text分别增加G49、G80、G54—OK8、点选operation stare sequence(操作开始次序)—将G91 G28 Z0 TM06 T(都有图标的)去掉9、再点选program End sequnce(程序末端次序)—将m02打开，打开后将m02去掉—点选Text,新建一个M05—OK拖动Add block 到M05下——选取Text 新建一个M30—OK10、保存到刚先打开的保存文件夹下即可——退出UG构造器11、好！我们打开UG试一下刚编辑的程序吧，首先用UG打开已经编好刀路的程序（如T1-D10的刀路程序）—后处理—点选第一个浏览—打开以上刚保存的New_post.pui处理文件—选取第二个浏览，指定NC输出的位置并命名NC程序—OK—确定12、处理出的信息和我们刚编的程序一样吧。

第四章 后处理制作（教程部分章节内容展示）第 1 单元后处理制作过程指导一、领取任务1、制作一个华中数控 H21 数控铣床的后处理文件2、制作一个siemens840d 系统加工中心的后处理文件要求：，在程序尾 在程序头加入刀具名称、加工坐标系 G54 单独占一行、加入连续加工指令 G64、加入程序运行预计时间，不要输出行号、功能字之间不要输出空格间隔。

二、准备工作1、华中数控H21 的加工代码文件要求：文件命名：O_ _ _ _.NC 即O+任意 4位阿拉伯位数，后缀为.NC。

如：O1000.NC程序头：%_ _ _ _ 即%+任意 4位阿拉伯位数开头。

如%12342、siemens840d 的加工代码文件要求：文件命名：任意字母+任意数字，后缀为.NC。

如：AA01.NC程序头：% %%_N _程序名称_MPF 如：%_N _AA01_MPF3、后处理加入刀具名称①打开后处理构造器②在程序头 ADD BLOCK 类型选择 Operator message③插入 TOOL:$mom_tool_name④保存。

OK4、后处理加入加工时间①打开后处理构造器②在程序尾 ADD BLOCK 类型选择 CUSTOM COMMAND（在程序头加是不行的）③插入下面语句global mom_machine_timeMOM_output_literal "(CUTTING TIME: [ format "%.2f" $mom_machine_time]H)" ④保存。

OK三、操作步骤启动后处理构造器将后处理构造器设置为中 文版面新建一个后处理文件 （华中系统）中文（简体） ①点击新建后处理构造器 开始‐‐‐‐‐‐‐后处理构造器options Language 中文（简体）②不能取中文名称， 否则不 能后处理加工代码6-32为设置程序头内容⑨加工代码中不要输出行 号，以减小文件内存②输入后处理文件名称③选择毫米单位④选择3轴机床⑤确定⑥点击程序和刀轨⑦点击程序⑧点击程序起始序列⑨在第4行MOM_set_seq_on上单击右键选择删除⑩-14设置华中数控程序头12 华中数控程序头要求%+4 位任意数字开头15-21 设置加工坐标系 G54 位于程序开始第一行 ⑩点击%所在的块11 在弹出窗口%上单击右键选择编辑12输入华中数控程序头%123413确定14确定15选择新块16鼠标按住不放拖动到 %1234 下，当下面出现 白色高亮时释放鼠标17 文本方式可以自己定义 输出内容，是非参数化数据19设置加工坐标系G54 17在弹出窗口选择文本18 点击添加文字按住鼠标不放拖动到空白处的蓝色条上， 当出现白色高亮时释放鼠标20确定19输入加工坐标系G5421确定23-27 设置连续加工代码 G6425设置连续加工代码G6424 点击添加文字按住鼠标不放拖动到空白处的蓝色条上，当出现白色高亮时释放鼠标22 点击 G40 G17所在的块23选择文本下面如果出现这种错误的位置， 请重新拖动到%1234下面28-31 设置加工刀具名称显 示在加工坐标G54的下一行 处，便于观察程序所使用的 刀具是否与机床上的刀具 一致30此代码为显示刀具名称 TOOL:$mom_tool_name25 在弹出窗口输入连续加工代码G6426确定27确定28选择运算程序消息29 点击添加块按住鼠标不放拖动到 G54下，当出现白色高亮时释放鼠标30 在弹出窗口输入代码（不可输错）31确定删除自动换刀命令 32程序头设置结果如图①点击操作起始序列②在G91 G28所在的行单击右键选择删除，并依次将自动换刀后面内容全部删除结果如图，全部删除完设置圆弧输出模式③④最小圆弧半径和最小 圆弧长度设置大一点避免 极小曲线采用圆弧输出可 能会导致出错，极小圆弧可 能会被机床识别为整圆⑤IJK 定义的方式，华中机 床的定义方式为Arc start to center删除刀具长度补偿命令③移除G43命令①点击运动②点击圆周移动③最小半径设置为0.1⑤IJK 定义为 Arc start tocenter④最小圆弧长度设置为0.5⑥确定①点击运动②点击快速移动③在 G43 上单击右键选择删除④移除H01命令修改程序尾①-⑧将M02改成M30M02 编写在主程序的最后一 个程序段中，表示主程序的 结束。

UG后置处理解读要做后置处理程序，你首先要理解你的刀位文件的含义，首先你自己要知道怎么把这些刀位转化为NC代码，如果你读不懂刀位文件，那么你不可能成为一个后置处理高手。

下 面我们简单分析一下以下一段由UG产生的刀位文件的每一行是什么意思。

1、RAPID2、GOTO/-13.0000,-5.7446,3.0000,0.0000000,0.0000000,1.00000003、PAINT/COLOR,424、FEDRAT/MMPM,250.00005、GOTO/-13.0000,-5.7446,0.00006、CIRCLE/-17.0000,0.0000,0.0000,0.0000000,0.0000000,-1.0000000,7.0000,0.0600,0.5000,20.0000,3.00007、GOTO/-10.0000,0.0000,0.0000/8、PAINT/COLOR,319、GOTO/-10.0000,220.0000,0.000010、CIRCLE/-17.0000,220.0000,0.0000,0.0000000,0.0000000,-1.0000000,7.0000,0.0600,0.5000,20.0000,3.000011、GOTO/-13.0000,225.7446,0.00005F/我们从第1行开始看，在UG刀位文件里RAPID代表快速进给，它将影响下一行的走刀方式第2行GOTO语句，后面跟的是点的坐标，前三位为X，Y，Z坐标，后三位为刀轴的方向矢量，由于上一行有RAPID指令，所以这一句处理成NC代码就应该为G00 X-13.0000 Y5.7446 Z3.0000，如果是五轴设备，则应该处理成G00 X-13.0000 Y5.7446 Z3.0000 A0.000 B0.000或G00 X-13.0000 Y5.7446 Z3.0000 A0.000 C0.000等，根据设备的结构不同而不同。

UG后处理免费下载！——适合NX2.0、NX3.0、NX4.0等，包含FANUC、西门子、三菱等控制系统！安装方法可以参照安装说明，该UG后处理包括FANUC、西门子、三菱等控制系统！可以后处理带刀库的，做产品加工一般都要用到刀库的，包含刀具信息说明，可以提醒操作人员，以防止拿错刀!有加工时间计算，可以初步估计加工时间！另外该UG后处理支持螺旋输出，不会处理出异常的直线下刀，在加工时避免很多问题的发生！该UG后处理处理出来的程序头如下：%G40 G17 G49 G90 G54G00 X0.0 Y0.0(刀具D20R0.8 D20.0 X R0.8)G00 X-62.699 Y38.386 S1800 M03G43 Z50. H00Z20.5G01 Z17.5 F500. M08X-59.699 Y42.591G02 X-42.59 Y59.699 I59.697 J-42.591 F1200.G00 X-38.384 Y62.699Z20.5Z24.X-62.699 Y1.674Z20.5G01 Z17.5 F500.X-59.699 Y14.245G02 X-14.236 Y59.699 I59.697 J-14.246 F1200.G00 X-1.653 Y62.699Z20.5Z24.X38.379。

该UG后处理处理出来的程序尾如下：G00 X62.7 Y35.712Z-18.Z20.5X.695 Y62.993Z-18.G01 Z-21. F500.G03 X5.959 Y59.7 I5.959 J3.673G02 X59.7 Y5.959 I-5.959 J-59.7 F1200.G03 X63.256 Y.541 I6.965 J.695G00 Z50.M05M09M30%(TOTAL Machine Time: 7.38 MIN)解压密码是上海凯德制造信息技术中心友情提示：本站不保证该UG后处理的安全，虽然该后处理经过本人的多年的验证，但鉴于控制系统、加工中心的差异，不排除有警告及其他问题产生！鉴于此，您在下载使用时，请把后处理过的程式用本站提供的ncview软件来仿真一下！。

UG做产品加工后处理精品
多项原创技术
我的原创技术:
1.编程员不需可设置刀号刀长补正号,刀号和长度补正是按刀具使用的顺序自动设置的.
2.螺旋下刀改用圆弧走R减小程式大小.
3.当编程员忘记设主轴转速时(转速为0时)后处理不能完成会报警.
4.当编程员忘记设进给速度时(或进给速度为UG默认的250时)后处理不能完成会报警
(钻孔除外).
我的程式看点:
5.序号N和刀号T刀长补正H对应方便调机,找程式位置.
6.备刀可选择．
7.刀补G41D##紧连输出符合调机人的习惯.
8.保留PUI文件方便再次修改成各自喜欢的后处理文件.
9.用打工PUI文件就是最好的UG后处理教程.
欢迎各位批评指正！！。

UG/POST Builder制作自己的后处理1,开始菜单里打开UG/POST Builder下面说说UG/POST Builder的界面和一些基本的东西设定螺旋下刀的方式增加一个自定义命令，拖到％下一行，如图，加入以下命令uplevel #0 {set mom_kin_helical_arc_output_mode LINEAR MOM_reload_kinematics}完成加turbo,使后处理速度快5~6倍再在如图位置增加一个自定义命令输入以下内容uplevel #0 {set mom_kin_is_turbo_output "TRUE"MOM_reload_kinematics}完成加turbo,使后处理速度快5~6倍这个命令可以使后处理速度快5～6倍，一个字“快”加入这个命令后，如果不想自动开油的话要修改下面三个地方,只有加了turbo的才改这三个地方自己的自定义设置如果自己喜欢在每次程式开始时做一次Z轴回零的动作，按以下三个图设置自己的自定义设置有些高速机要在程式开始前加入G05.1Q1，有的又要加其它指令,但不管加什么指令，按以下方法都可以搞定在程式尾加入G05.1Q0G49，和程式头的方法一样。

把M02改为M30，点击M02进行修改，方法如图在程式头或程式尾加一些强制性输出的指令也可以用以下方法搞定,以加入G05.1Q1为例增加一个自定义命令,在里面添加如下命令MOM_output_literal "G05.1Q1"如果要多加几行指令,只需换行重复以上的动作,只是G05.1Q1要换成其它的指令罢了加入刀具信息在弹出的对话框中输入如下指令global mom_tool_diameterglobal mom_tool_corner1_radiusglobal mom_tool_nameMOM_output_literal "( $mom_tool_name D=[format "%.2f" $mom_tool_diameter] R=[format "%.2f" $mom_tool_corner1_radius] )"注意，D和R都可以改成你方便识别的文字，也可以改成汉字，不过要你的机床能识别汉字，%.2f是输出刀具信息的精度，这个意思是小数点后面2位数，2可以改成其它数字，其它地方就不要改了。
