人教版九年级下册物理 电功率单元测试卷附答案

人教版九年级下册物理电功率单元综合测试（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

选用的小灯泡标有2.5V 字样。

(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）；A ．更换小灯泡B ．检查开关是否闭合C ．移动滑动变阻器滑片D ．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。

则应将滑片向______（选填A 或B ）端移到某一位置，才能使小灯泡正常工作。

若正常工作时电流表示数为0.5 A ，则小灯泡的额定功率为______W ；(4)完成上述实验后，小青又设计了一种测额定功率的方案。

如图丙所示，R 0是阻值已知的定值电阻。

请完成下列操作∶①连接好电路，闭合开关S 。

将开关S 1拨到触点______（选填A 或B ）。

移动滑片，使电压表的示数为小灯泡的额定电压U 1；②保持滑片的位置不动，再将开关S 1拨到另一触点。

读出电压表的示数U 2；③用U 1、U 2、R 0表示小灯泡的额定功率，则表达式P =______。

【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V ，所以电压表应接“-”，“+”接线柱。

连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。

故选C。

(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。

人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。

如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。

下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。

闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。

人教版九年级物理下册《第十八章电功率》单元检测卷(含答案和解析)学校:___________班级：___________姓名：___________学号：___________一、单选题（每题3分，共30分）1．下列用电器中是利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电视机2．一度电可以（）A.使80W的电视机工作25hB.使40W的日光灯工作60hC.使100W的电烙铁工作10hD.使1000W的碘钨灯工作5h3．灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（）A.灯泡L正常工作时的电压应为12VB.灯泡L正常工作时，消耗的电功率为12WC.灯泡L两端电压低于6V时，灯泡就将烧坏D.灯泡L两端电压为6V时，消耗的电功率最大4．关于如图所示的电能表，下列说法正确的是（）A．电能表的示数是812.4度B．电能表在使用时正常工作电流为10A或20AC．电能表应该在220V的直流电路中使用D．电能表上的转盘转过600转，说明用电器消耗的电能是3.6×103J5．如图所示，电源电压为6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W6．下列说法中正确的是（）A.电流做功的过程就是电能转化为内能的过程B.电功率反映电流做功的快慢C.用电器的电功率越大，做功就一定越多D.用电器消耗的电能越多，电功率就一定越大7．一位同学按照如图组成研究串联电路特点的电路。

当闭合开关后，规格相同的两个小灯泡，L1发光，L2不发光，两电表均有明显示数。

小灯泡L2不发光的原因可能是（）A.通过灯L2的电流小B.灯L2消耗的实际功率较小C.灯L2发生了短路8．如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如表所示。

有关电热水袋，下列说法正确的是（）额定电压额定加热功率指示灯功率袋内充水自动断电温度220V500W≤0.2W1kg65℃A.电热水袋的发热效率约为90%B.红色指示灯L的电阻比发热体R的电阻大得多C.若水的初温是15℃，加热10min指示灯就熄灭了，则消耗的电能是2.1×103JD.为了使用安全，电热水袋使用双重温控开关，也就是把两个温控开关并联起来使用9．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

人教版九年级物理下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

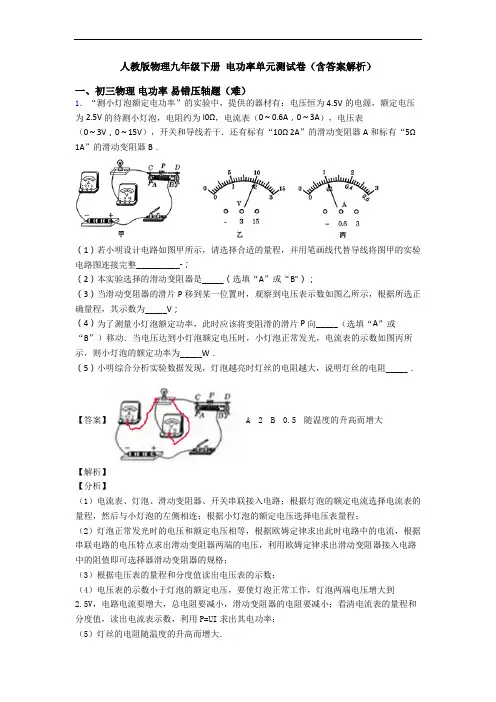

人教版九年级下册物理 电功率单元测试卷（含答案解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．()U U UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R 为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S 2断开，S 1､S 3闭合，调节滑动阻器滑片，使电压表示数为U 额； ②_______，开关S 3断开，S 1､S 2闭合，记录电压表的示数U 2；③小灯泡额定功率的表达式P 额=______（用R ､U 额､U 2表示）【答案】3 灯泡与灯座 1.25 断开开关 图线不应画成直线或横坐标的标度取值过大 保持滑动变阻器滑片位置不变()U U U R 2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V ，所以电压表的量程应选0~3V 。

【最新版】人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列家用电器正常工作时，功率接近1 800 W的是()A．洗衣机B．电视机C．电磁炉D．台灯2．下列属于防止电流热效应产生危害的实例是()A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服3．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是()A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮4．手机已成为人们生活中主要的通信工具，其中手机电池能否支持快充是消费者决定是否购买的重要因素，市面上很多手机已配备了“快充”功能。

下列说法正确的是()A．“快充”是指手机充电时的充电器输出功率较大B．“快充”是指手机充电时的充电器输出电流较大C．“快充”是指手机充电时的充电器输出电压较大D．“快充”是指手机电池存储的电能较多5．如图所示，这是小明家上月初和上月末的电能表示数。

结合表盘上的信息可知，下列选项正确的是()A．电能表是测量电功率的仪表B．上月小明家消耗的电能为101．1 JC．脉冲指示灯闪得越快，电路消耗电能越多D．指示灯闪烁800次，消耗的电能为0．5 kW·h(第5题)(第6题)6．在学校的项目化学习活动中，某实践小组将电学知识学以致用，设计并制作了一个能调节LED灯亮度的多功能台灯(如图甲所示)。

如图乙所示的是他们使用旋转电位器来调节台灯亮度的原理图。

下列分析正确的是()A．台灯左边的LED灯珠和右边的LED灯板可以独立工作，则二者为串联B．若将A、B两接线柱接入电路，顺时针转动滑片，LED灯的实际功率增大C．若将B、C两接线柱接入电路，顺时针转动滑片，LED灯变亮D．此台灯的电池正负极若装反，不会影响LED灯的发光情况7．如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，则()A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮C．电压表示数不变，灯亮度不变D．电压表示数变小，灯变亮(第7题)(第8题)(第9题)8．如图所示的为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R1>R2，电热器功率最大时开关状态为()A．S1闭合，S2接a B．S1闭合，S2接bC．S1断开，S2接a D．S1断开，S2接b9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。

人教版物理九年级下册 电功率单元测试卷附答案一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。

则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。

（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。

________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。

_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。

【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。

因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。

人教版九年级物理第十八章电功率单元测试卷(含答案)一、选择题 (每小题 3 分，共 27分)1．如图所示的用电器中，工作时主要将电能转化为机械能的是 ( )A ．电熨斗B ．洗衣机D．电水壶 D ．电烙铁2．将两盏分别标有“6 V 3 W”和“6 V 9 W”字样的小灯泡 L1和 L2，串联后接入电压为的电路中，设灯泡电阻不变．下列说法中正确的是 ( )A．两灯均能正常发光B．两灯额定电流相同C． L 1的实际功率比 L2 小D．L1 的亮度比 L2 大 3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为 ( )A．通过导线的电流大于通过电炉丝的电流 B．导线的电阻远大于电炉丝的电阻C．通过导线的电流小于通过电炉丝的电流D．导线的电阻远小于电炉丝的电阻4．下列情况中不属于防止电热危害的是( )A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次 5．下列关于电功率的几种说法中，正确的是( )A．额定电压高的用电器比额定电压低的用电器的功率大 B．电阻小的用电器，功率一定大C．额定电压不同而电阻相同的电热器的额定功率肯定不同D ．额定电压不同而电阻相同的电热器的实际功率肯定相同6．将阻值为 10 Ω的电阻丝接在电源两端，通电 10 min ，电流所做的功是 2.16 ×103 J ，若将 阻值为 5 Ω的电阻丝接入同一电源两端，通电 20 min ，则电流做功为 ( )A ．2.16 ×103 JB ．1.25 ×103 J D ． 6.0 ×103 J D ． 8.64 ×103 J 7． 3 月初，小明家中的电能表示数为 所示，下列说法正确的是 ( )A ．电能表是测量用电器消耗电功率的仪表B ．小明家 3 月初至 4月初消耗的电能是 1 200 kW h ·C ．这个电能表的标定电流为 20 AD ．若电能表转盘在 5 min 内转过 80转，则此时工作的用电器的总功率为8．如图甲是小灯泡 L 和电阻 R 的电流随电压变化图象，将它们按图乙所示接入电路中，已 知电源电压是 2 V ，则下列结论错误的是 ( ) A ．只闭合开关 S ，电路消耗的功率是 1 W B ．闭合 S 、 S 1，电流表示数为 0.7 A C ．闭合 S 、 S 1，电路消耗的总功率是 1.4 W D ．闭合 S 、 S 1,20 s 电路消耗的电能是 20 J9．如图所示，为 “探究电流通过导体时产生的热量与什么因素有关 正确的是 ( )A ．闭合开关 S 1、 S 2，通过三根电阻丝的电流相同B ．先闭合开关 S 1，再闭合开关 S 2，电流表示数保持不变，电能表的部分参数及 4 月初的示数如图8 kW ”的实验电路，以下说法C．先闭合开关 S1，再闭合开关 S2，通过右容器中电阻丝的电流变小D．闭合开关 S1、 S2一段时间后，右边 U 形管内的液面比左边 U 形管内的液面高二、填空题（每空 2 分，共 42分）10．家庭中测量所用电能多少的仪器是____ 表，当标有“220 V 11 W”字样的节能灯正常工作时，两端的电压为___ V ，通过的电流为____ A.11．某电水壶工作2 min ，使图示电能表的转盘转过 150 r，则电水壶消耗的电能为kW ·h，电功率为kW ，这些电能可供一只“220 V 10 W”的节能灯正常工作h.12．家庭电路两端的电压为___ V ；家庭中常用的电饭锅和家用电灯是（选填“串”或“并”联）的；若电饭锅的额定功率是 800 W，则正常工作 15 min，消耗了__________________________________________________________________ kW·h 的电能．13．电热器是利用电流的_____ 来工作的．某发热元件的阻值为 420 Ω，通过的电流为1 A ，通电 10 min 产生的热量是_______ J ，这些热量能使2 kg 的冷水温度升高_____ ℃.［水的比热容为 4.2 ×103 J/（kg ℃·）］ 14．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S 接触点 1时，该电饭煲处于____ （选填“保温”或“加热”状）态；如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是_ ，其大小为_________ .15．如图所示为甲、 乙两个灯泡的 I-U 图象，现把两个灯泡串联， 当乙灯两端电压为 3 V 时，甲灯两端电压为 __ V ，甲灯消耗的功率为 __ W ；若把两灯并联在 3 V 电源上，他们的总电阻为 __ Ω.16．如图甲和乙是研究 “电热大小与哪些因素有关 ”的实验装置． 通电后，若要比较电阻丝产关系的实验装置．三、实验探究题 （每空 2 分，每图 2 分，共 22分）17．如图所示的实验装置中，三个相同的烧瓶 A 、B 、C 内部都盛有质量和初温均相等的液体，其中， A 、B 烧瓶中装的是煤油， C 瓶中装的是水， A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且 R A <R B ＝ R C .（假设实验中没有任何热损失 ）（1） 小明用该装置探究 “电流通过导体产生的热量与电阻大小的关系 ”，他应该观察比较______ 两瓶中温度计的示数变化情况，其中 瓶中的液体温度升高得更快一些． （2）小红用该装置完成 “比较水和煤油吸热升温的情况 ”的实验，她应该观察比较 ______ 、 C 两生热量的多与少，只需比较与之相连的 U 形管中甲是探究电热与_______ 关系的实验装置．乙是探究电热与瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过____ （选填“温度计示数”或“加热时间”来）反映的．该实验中装有（选填“水”或“煤油”的）烧瓶中温度计示数变化较大．18．王同学想测量额定电压是 2.5 V 的小灯泡的额定功率，他使用了三节新干电池、“ 20Ω1 A ”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．(1)闭合开关前，滑动变阻器的滑片应该滑动到最(选填“左”或“右”端)．(2)他闭合开关后，又立即断开了开关，否则会损坏____ (选填“灯泡”“电流表”或“电压表”．)(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×，”并补画上正确的连线．(4)_____________________________________________________________ 实验中，他调节滑动变阻器的滑片，使电压表的示数从 1.5 V 变化到 3 V ，画出了如图乙所示的图象，由于灯丝的电阻随温度升高而增大，则可以判断图象的横坐标为_______________________________________________________________________ ( 选填“电压”或“电流”．)(5)_______________________________________________________________ 当电压表示数为 2.5 V 时，电流表的示数如图丙所示，则小灯泡的额定功率是_____(6)取下小灯泡，将阻值为 5 Ω、10 Ω、15 Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是.A．1.5 V B．2 VD．2.5 V D．3 V 四、计算题 (9 分 )19．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1 为温控开关，额定电压为 220 V ，加热功率为 500 W ，保温功率为 60 W ，R1、R2均为加热电阻丝( 假设电阻不变 )．(1)求电阻丝 R1 的阻值．(2) 某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在 5 min 内闪烁了 54 次，她家电能表上标有“1 600 imp/(kW ·h的) ”字样，此时，饮水机的实际功率和实际电压是多少？参考答案、 1-5 BDDDC 6-9 DCDC 、 10. 电能 220 0.05 11. 0.05 1.5 5 12. 220 并 0.2 13. 热效应 252 000 30 14. 加热 电功 4.8 × 150J 15. 2 0.8 316. 液面高低变化 电阻 电流 三、 17. (1)A 、 B B (2)B 加热时间 煤油 18. (1)右 (2)电压表 (3)如图所示(4)电流(5)0.7 W (6)A 四、 19. 解： (1)饮水机保温时电路为 R 2的简单电路，饮水机加热时 R 1与 R 2并联，因电路 的总功率等于各用电器功率之和， 所以加热时电阻丝 R 1的电功率 P 1＝P 加热－P 保温＝500 W －60 W ＝440 W ，因并联电路中各支路两端的电压相等，所以由 P ＝U R 可得，电阻 R 1的阻值 R 1＝UP12＝(242400 V W)2＝110 Ω；54 W(2)5 min 消耗的电能 W ＝1 600 kW·h＝1.215 × 15 0J ，加热状态下的实际功率 P 实际＝ t1.251×56×01s5 0J ＝405 W ，加热状态下的总电阻 R 总＝P U 2 ＝(252000 V W )2＝4584 Ω，实际电压 U实际＝5× 60 sP 加热 500 W 5P 实际R 总＝ 405 W ×4584 Ω＝198 V ．。

人教版九年级物理全一册《第十八章电功率》单元测试卷(附带参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．1kW⋅h的电能可供下列用电器正常工作时间最长的是（）A．节能灯B．电饭煲C．电视机D．电烤箱2．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大3．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。

下列判断正确的是（）A．甲灯的额定功率小于乙灯的额定功率B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8VD．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
