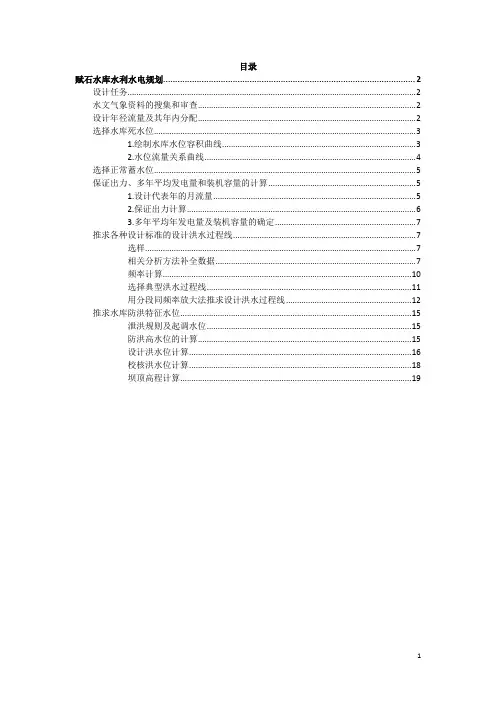

目录赋石水库水利水电规划 (2)设计任务 (2)水文气象资料的搜集和审查 (2)设计年径流量及其年内分配 (2)选择水库死水位 (3)1.绘制水库水位容积曲线 (3)2.水位流量关系曲线 (4)选择正常蓄水位 (5)保证出力、多年平均发电量和装机容量的计算 (5)1.设计代表年的月流量 (5)2.保证出力计算 (6)3.多年平均年发电量及装机容量的确定 (7)推求各种设计标准的设计洪水过程线 (8)选样 (8)相关分析方法补全数据 (8)频率计算 (10)选择典型洪水过程线 (12)用分段同频率放大法推求设计洪水过程线 (13)推求水库防洪特征水位 (16)泄洪规则及起调水位 (16)防洪高水位的计算 (16)设计洪水位计算 (17)校核洪水位计算 (19)坝顶高程计算 (20)赋石水库水利水电规划设计任务1.选择水库死水位2.选择正常蓄水位3.计算电站保证出力和多年平均发电量。
4.选择水电站装机容量5.推求设计标准和校核标准的设计洪水过程线6.推求洪水特征水位和大坝坝顶高程水文气象资料的搜集和审查熟悉流域的自然地理状况，广泛搜集有关的水文气象资料。
经初步审查，降雨和径流等实测资料可用于本次设计。
设计年径流量及其年内分配设计年径流量计算，求出频率为85%、50%、15%的年径流量。
根据年月径流资料和代表年的选择原则，确定丰、中、枯三个代表年，选择水库死水位1.绘制水库水位容积曲线2.水位流量关系曲线3.根据泥沙资料计算水库的淤积体积和水库的淤积高程（50年计算）V 沙，年=(1+α)ρ0W 0m (1-Φ)r =(1+0.15)0.237*7.5*0.9*60*60*365*24(1-0.3)*1650 m 3=5.02*104 m 3V 沙，总=T*V 沙，年=50*5.02*104=2.51*106 m 3根据内插法h 淤，积=55.2 m在此基础上加上2m 安全值h淤，死=55.2+2=57.2 m4．根据水轮机的情况确定水库最低死水位由水轮机情况与下游水位流量关系求得h水轮机，死=47.2+16 m=63.2 m5.综合各方面情况确定水库死水位h综合，死=Max(h淤，死, h水轮机，死)=63.2 m选择正常蓄水位根据本地区的兴利要求，发电方面要求保证出力不低于800千瓦，发电保证率为85%，灌溉及航运任务不大，均可利用发电尾水得到满足，因此，初步确定正常蓄水位为79.9m。

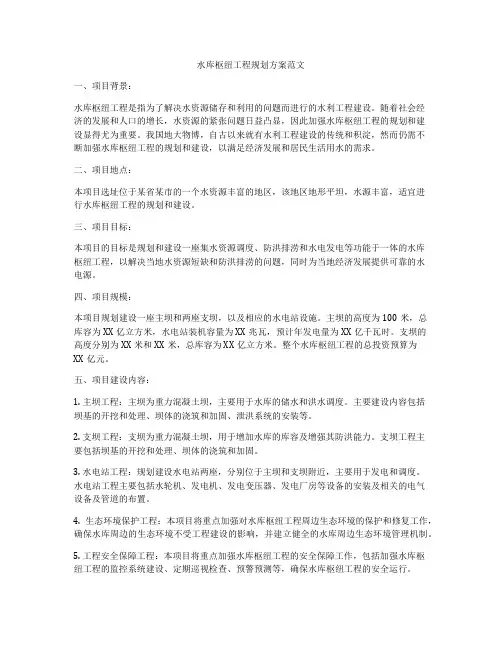

水库枢纽工程规划方案范文一、项目背景：水库枢纽工程是指为了解决水资源储存和利用的问题而进行的水利工程建设。
随着社会经济的发展和人口的增长，水资源的紧张问题日益凸显，因此加强水库枢纽工程的规划和建设显得尤为重要。
我国地大物博，自古以来就有水利工程建设的传统和积淀，然而仍需不断加强水库枢纽工程的规划和建设，以满足经济发展和居民生活用水的需求。
二、项目地点：本项目选址位于某省某市的一个水资源丰富的地区，该地区地形平坦，水源丰富，适宜进行水库枢纽工程的规划和建设。
三、项目目标：本项目的目标是规划和建设一座集水资源调度、防洪排涝和水电发电等功能于一体的水库枢纽工程，以解决当地水资源短缺和防洪排涝的问题，同时为当地经济发展提供可靠的水电源。
四、项目规模：本项目规划建设一座主坝和两座支坝，以及相应的水电站设施。
主坝的高度为100米，总库容为XX亿立方米，水电站装机容量为XX兆瓦，预计年发电量为XX亿千瓦时。
支坝的高度分别为XX米和XX米，总库容为XX亿立方米。
整个水库枢纽工程的总投资预算为XX亿元。
五、项目建设内容：1. 主坝工程：主坝为重力混凝土坝，主要用于水库的储水和洪水调度。
主要建设内容包括坝基的开挖和处理、坝体的浇筑和加固、泄洪系统的安装等。
2. 支坝工程：支坝为重力混凝土坝，用于增加水库的库容及增强其防洪能力。
支坝工程主要包括坝基的开挖和处理、坝体的浇筑和加固。
3. 水电站工程：规划建设水电站两座，分别位于主坝和支坝附近，主要用于发电和调度。
水电站工程主要包括水轮机、发电机、发电变压器、发电厂房等设备的安装及相关的电气设备及管道的布置。
4. 生态环境保护工程：本项目将重点加强对水库枢纽工程周边生态环境的保护和修复工作，确保水库周边的生态环境不受工程建设的影响，并建立健全的水库周边生态环境管理机制。
5. 工程安全保障工程：本项目将重点加强水库枢纽工程的安全保障工作，包括加强水库枢纽工程的监控系统建设、定期巡视检查、预警预测等，确保水库枢纽工程的安全运行。
水文水利计算课程设计说明书名: 级:2012年6月学 学指导老师:号: ________ 院： 水利与环境学院、设计任务二、基本资料1 、流域和水库情况简介西苕溪为太湖流域一大水系，流域面积为 2260 km 2，发源于浙江省安吉县天目山， 干流全长150 km ，上游坡陡流急，安城以下堰塘遍布，河道曲折，排泄不畅，易遭洪涝 灾害，又因域拦蓄工程较少，灌溉水源不足，易受旱灾。
根据解放后二十多年的统计， 仅安吉县因洪涝旱灾每年平均损失稻谷 1500万斤，严重的 1961~1963年，连续三年洪水 损失稻谷 9300万斤，冲毁耕地万余亩。
赋石水库为根治西苕溪流域水旱灾害骨干工程之一，位于安吉县丰城以西十公里，控制西苕溪主要支流西溪，坝址以上流域面积 328km 2 。
流域内气候温和、湿润、多年 平均雨量丰站为 1450 mm ，国民经济以农、 林业为主， 流域内大部为山区， 小部为丘陵， 平地较少。
水库以防洪为主，结合发电、灌溉、航运及水产，是一座综合利用水库。
库区位于区域的斜构造内，周边岩石多为不透水或弱透水的砂页岩，仅在局部地区 有奥陶纪石灰岩及钙质页岩，但因层薄，并有砂页岩隔层，岩溶现象不甚发育，加之山 体宽厚其高程一般均在 200 m 以上，故库区渗漏问题可以不考虑。
西苕溪流域受洪水灾害 25 万亩，其中安吉 9万亩，长兴 15万亩，吴兴 3万亩，水 库建成后，可使 20年一遇洪水减轻到 5年一遇以下， 使圩区淹没面积 万亩减至 4万亩， 使 3 万亩圩区农田免除洪水直接威胁，其它十几万亩可以不同程度的减轻洪水危害。
水库兴建后，可灌溉赤坞、安城等地区的水田计 4万亩，溪滩还田 3000亩，河道整 治还田4000 亩，旱改水 3000 亩，共计可灌溉 5 万亩。
航运发电水产方面，可解决上游每年 200 万支毛竹的水路运输以及水运康山的煤、 化肥等。
发电装机容量约 3750千瓦，年发电量为 14000度，补充电源不足， 水库建成后， 增加了 6000 亩水面面积，可以发展水产。

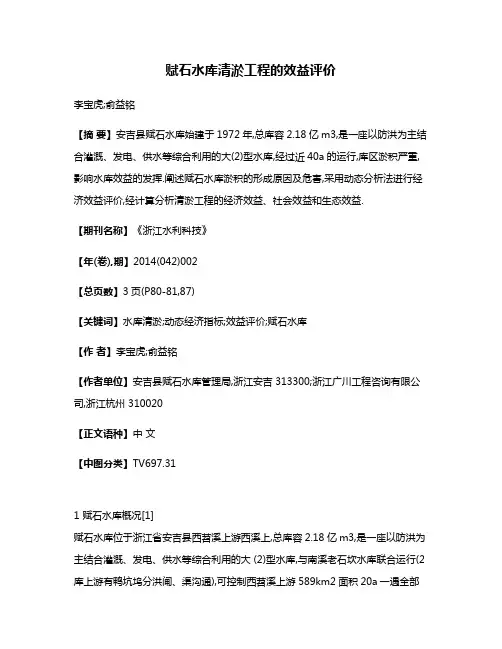

赋石水库清淤工程的效益评价李宝虎;俞益铭【摘要】安吉县赋石水库始建于1972年,总库容2.18亿m3,是一座以防洪为主结合灌溉、发电、供水等综合利用的大(2)型水库,经过近40a的运行,库区淤积严重,影响水库效益的发挥.阐述赋石水库淤积的形成原因及危害,采用动态分析法进行经济效益评价,经计算分析清淤工程的经济效益、社会效益和生态效益.【期刊名称】《浙江水利科技》【年(卷),期】2014(042)002【总页数】3页(P80-81,87)【关键词】水库清淤;动态经济指标;效益评价;赋石水库【作者】李宝虎;俞益铭【作者单位】安吉县赋石水库管理局,浙江安吉313300;浙江广川工程咨询有限公司,浙江杭州 310020【正文语种】中文【中图分类】TV697.311 赋石水库概况[1]赋石水库位于浙江省安吉县西苕溪上游西溪上,总库容2.18亿m3,是一座以防洪为主结合灌溉、发电、供水等综合利用的大 (2)型水库,与南溪老石坎水库联合运行(2库上游有鸭坑坞分洪闸、渠沟通),可控制西苕溪上游589km2面积20a一遇全部洪水。
素有“浙北第一库”之称。
始建于1972年。
控制流域面积331km2。
库区内以山地为主,河谷宽阔不一,河床曲折,平均坡度4.8‰。
水库是以防洪为主,结合灌溉、供水、发电、养鱼、旅游等综合利用的大(2)型水库。
水库枢纽工程主要有大坝、泄洪发电洞、溢洪道、自溃式非常溢洪道和电站等组成。
大坝为黏土心墙砂壳坝设计最大坝高43.20m,坝顶高程91.37m。
设计洪水标准为100a一遇,非常洪水标准为10000a一遇,实际校核标准已经达到(PMF)校核。
赋石水库建成投入运行后,可控制上游331km2,20a一遇全部洪水,防洪面积1.67万hm2,灌溉面积0.80万hm2。
先后抵御了20多次特大洪水袭击,有效地减轻了下游地区的洪水压力,保障了人民生命和财产损失,发挥了巨大的防洪效益；水库电站多年平均发电量1600kW·h,城市供水2000万m3/a,供商品鱼200t/a,累计产生的综合效益在100亿元以上。
课程设计(综合实验)报告( -- 年度第学期)名称：工程水文水利计算课程设计题目：赋石水库水利水电计划院系：班级：学号：学生姓名：指导教师：设计周数：成绩：日期：2021年1月15日一、设计任务在太湖流域的西苕溪上，拟修建赋石水库，因此要进行水库计划的水文水利的计算，其具体任务是：1选择水库死水位2选择正常蓄水位3计算电站保证出力和连年平均发电量4选择水电站装机容量5推求设计标准和校核标准的设计洪水进程线6推求洪水特点水位和大坝坝顶高程二、流域自然地理简况，流域水文气象资料概况1流域和水库情形简介西苕溪为太湖流域一大水系（图KS2-1），流域面积为2260km2，发源于浙江省安吉县天目山，干流全长150km，上游陡坡流急，安城以下堰塘遍及，河道曲折，排泄不顺畅，易遭洪涝灾害，又因流域拦蓄工程较少，浇灌水源不足，易受旱灾。
图KS2-1 西苕溪流域水系及测站散布赋石水库是一座防洪为主，结合发电、浇灌、航运及水产养殖的综合利用水库，位于安吉县丰城西10km，操纵西苕溪要紧支流西溪，坝址以上流域面积328km2。
流域内气候温和、湿润，连年平均雨量1450km。
流域水系及测站散布见图KS2-1。
2水文气象资料情形在坝址下游1Km处设有潜渔水文站，自1954年开始有观测的流量资料。
通过频率计算，得各设计频率的设计年径流量，选择典型年，计算缩放比，功效见表KS2-3。
典型年径流进程见表KS2-4。
依照调查1922年9月1日在坝址周围发生一场大洪水，推算得潜渔站洪峰流量为1350m3/s。
这场洪水是发生年份至今最大的一次洪水。
缺测年分内，没有大于1160m3/s的洪水发生。
三、设计年径流量及其年内分派1设计年径流量的计算先进行年径流量频率计算，求出频率为85%、50%、15%的年径流量。
见表一：2设计年径流量的年内分派依照年、月径流资料和代表年的选择原那么，确信丰、中、枯三个代表年。
并按设计年径流量为操纵用同倍例如式缩放各代表年的逐月年内分派。

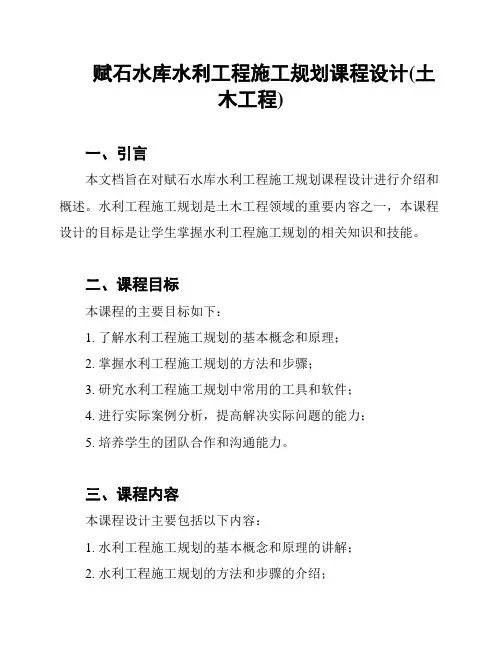

赋石水库水利工程施工规划课程设计(土木工程)一、引言本文档旨在对赋石水库水利工程施工规划课程设计进行介绍和概述。
水利工程施工规划是土木工程领域的重要内容之一，本课程设计的目标是让学生掌握水利工程施工规划的相关知识和技能。
二、课程目标本课程的主要目标如下：1. 了解水利工程施工规划的基本概念和原理；2. 掌握水利工程施工规划的方法和步骤；3. 研究水利工程施工规划中常用的工具和软件；4. 进行实际案例分析，提高解决实际问题的能力；5. 培养学生的团队合作和沟通能力。
三、课程内容本课程设计主要包括以下内容：1. 水利工程施工规划的基本概念和原理的讲解；2. 水利工程施工规划的方法和步骤的介绍；3. 水利工程施工规划中常用的工具和软件的使用教学；4. 实际案例分析和解决方案的讨论；5. 学生团队合作和沟通的实践。
四、课程教学方法本课程将采用以下教学方法：1. 理论讲解：通过授课的方式对水利工程施工规划的理论知识进行讲解；2. 实验实践：组织实验实践环节，让学生亲自操作和应用水利工程施工规划的工具和软件；3. 案例分析：引入实际案例进行分析和讨论，培养学生解决实际问题的能力；4. 课堂讨论：鼓励学生积极参与课堂讨论，促进学生之间的互动和思维碰撞。
五、评估方式本课程的评估方式将采用综合评价的方法，包括以下方面：1. 课堂表现：包括课堂讨论的参与度和表达能力等；2. 实验报告：根据实验实践的情况进行评估；3. 课程项目：根据课程设计项目的完成情况进行评估；4. 期末考试：对学生对水利工程施工规划知识和技能的掌握程度进行考核。
六、总结通过本课程设计，学生将能够全面了解水利工程施工规划的相关知识和技能，培养解决实际问题的能力，并提高团队合作和沟通能力。
希望学生能够通过课程的学习和实践，为未来从事水利工程施工规划相关工作打下坚实的基础。

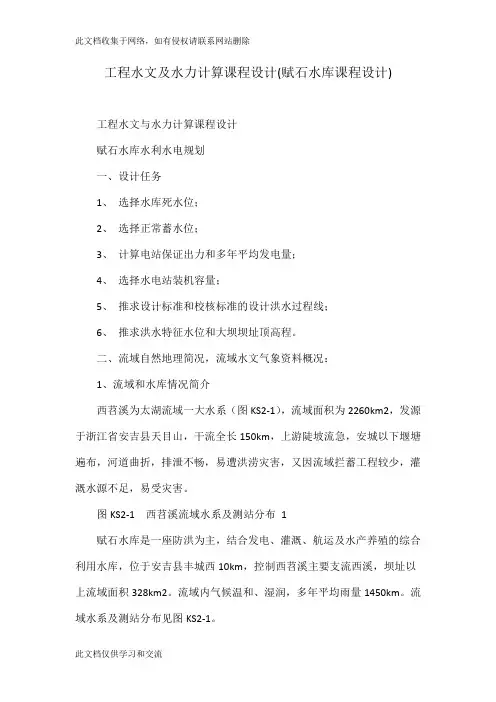

工程水文及水力计算课程设计(赋石水库课程设计)工程水文与水力计算课程设计赋石水库水利水电规划一、设计任务1、选择水库死水位；2、选择正常蓄水位；3、计算电站保证出力和多年平均发电量；4、选择水电站装机容量；5、推求设计标准和校核标准的设计洪水过程线；6、推求洪水特征水位和大坝坝址顶高程。
二、流域自然地理简况，流域水文气象资料概况：1、流域和水库情况简介西苕溪为太湖流域一大水系（图KS2-1），流域面积为2260km2，发源于浙江省安吉县天目山，干流全长150km，上游陡坡流急，安城以下堰塘遍布，河道曲折，排泄不畅，易遭洪涝灾害，又因流域拦蓄工程较少，灌溉水源不足，易受灾害。
图KS2-1 西苕溪流域水系及测站分布1赋石水库是一座防洪为主，结合发电、灌溉、航运及水产养殖的综合利用水库，位于安吉县丰城西10km，控制西苕溪主要支流西溪，坝址以上流域面积328km2。
流域内气候温和、湿润，多年平均雨量1450km。
流域水系及测站分布见图KS2-1。
1、水文气象资料情况在坝址下游1Km处设有潜渔水文站，自1954年开始有观测的流量资料。
通过频率计算，得各设计频率的设计年径流量，选择典型年，计算缩放比，成果见表KS2-3。
典型年径流过程见表KS2-4。
根据调查1922年9月1日在坝址附近发生一场大洪水，推算得潜渔站洪峰流量为1350m3/s。
这场洪水是发生年份至今最大的一次洪水。
缺测年份内，没有大于1160m3/s的洪水发生。
经初步审查，可降雨和径流等实测资料可用于本次设计。
三、设计年径流量及其年内分配的推求1、设计年径流量的计算由已知资料得，频率为85%、50%、15%的年径流量如下表1表1 潜渔站设计径流量2、设计年径流量的年内分配根据年、月径流资料和代表年的选择原则，确定丰、中、枯三个代表年。
并按设计年径流量为控制用同倍比方法缩放各代表年的逐月年内分配如下表2.表2 潜渔站典型年径流量年内分配四、水库死水位的选择1、绘制水库水位容积曲线表3 水位容积曲线2、绘制水电站下游水位流量关系曲线3、根据泥沙资料计算水库的淤积体积和水库相应的淤积高程（按50年为设计年限）V悬，年??0W0m(1?p)r?0.237kg/m?7.50m/s?90%?365?3600?24(1?0.3)?1650kg/m4333?4.37?10m43 63所以V悬，总?T?V悬，年?50?4.37?10?2.185?10m所以推移质V推，总?V悬，总???2.185?106?0.15?0.33?106m3可得V淤，总?V悬，总?V推，总?2.185?106?0.33?106?2.515?106m3 根据水位容积曲线，由内插法（程序见附录程序1）求得h淤，积?55.94m在此基础上加上安全值2m,得h淤，死?h淤，积?2?55.94?2?57.94m4、根据水轮机的情况确定水库的最低死水位由于每月的设计流量不同，在这里取最大的流量作为设计流量基准，又由水轮机的水位流量关系可得h水轮机，死?47.2?16?63.2m5、综合各方面情况确定水库死水位h?Max(h，h)?63.2m 死淤，死水轮机，死五、选择正常蓄水位根据本地区的兴利要求，发电方面要求保证出力不低于800kw，发电保证率为85%，灌溉及航运任务不大，均可利用发电尾水得到满足，因此，初步确定正常蓄水位为79.9m。

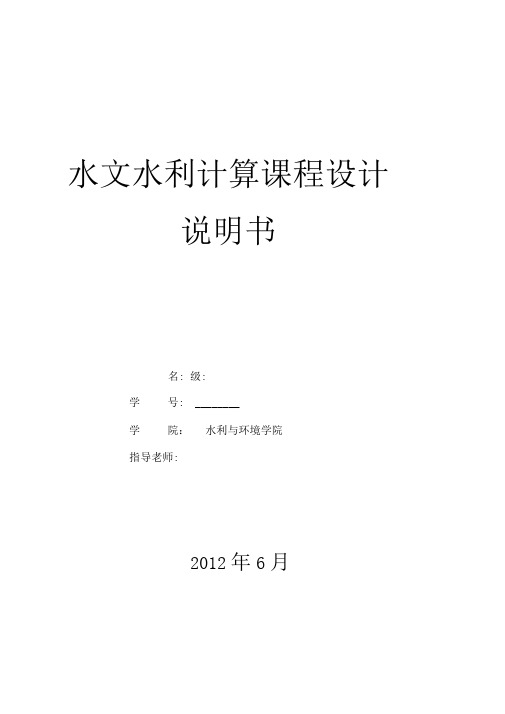

水文水利计算课程设计说明书姓名：班级：学号：学院：水利与环境学院指导老师：2012年6月一、设计任务在太湖流域的西苕溪支流西溪上，拟修建赋石水库，因而要进行水库规划的工程水文及水利计算，其具体任务是：1. 设计年径流分析计算；2. 选择水库死水位；3. 选择正常蓄水位；4. 计算保证出力、多年平均发电量和选择装机容量；5. 推求丰、中、枯设计年径流过程；6. 推求防洪标准、设计标准和校核标准的设计洪水过程线。
二、基本资料1、流域和水库情况简介西苕溪为太湖流域一大水系，流域面积为22602km，发源于浙江省安吉县天目山，干流全长150km，上游坡陡流急，安城以下堰塘遍布，河道曲折，排泄不畅，易遭洪涝灾害，又因域拦蓄工程较少，灌溉水源不足，易受旱灾。
根据解放后二十多年的统计，仅安吉县因洪涝旱灾每年平均损失稻谷1500万斤，严重的1961~1963年，连续三年洪水损失稻谷9300万斤，冲毁耕地万余亩。
赋石水库为根治西苕溪流域水旱灾害骨干工程之一，位于安吉县丰城以西十公里，km。
流域内气候温和、湿润、多年控制西苕溪主要支流西溪，坝址以上流域面积3282平均雨量丰站为1450mm，国民经济以农、林业为主，流域内大部为山区，小部为丘陵，平地较少。
水库以防洪为主，结合发电、灌溉、航运及水产，是一座综合利用水库。
库区位于区域的斜构造内，周边岩石多为不透水或弱透水的砂页岩，仅在局部地区有奥陶纪石灰岩及钙质页岩，但因层薄，并有砂页岩隔层，岩溶现象不甚发育，加之山体宽厚其高程一般均在200 m以上，故库区渗漏问题可以不考虑。
西苕溪流域受洪水灾害25 万亩，其中安吉9万亩，长兴15万亩，吴兴3万亩，水库建成后，可使20年一遇洪水减轻到5年一遇以下，使圩区淹没面积11.3 万亩减至4万亩，使3万亩圩区农田免除洪水直接威胁，其它十几万亩可以不同程度的减轻洪水危害。
水库兴建后，可灌溉赤坞、安城等地区的水田计4万亩，溪滩还田3000亩，河道整治还田4000亩，旱改水3000亩，共计可灌溉5万亩。
航运发电水产方面，可解决上游每年200万支毛竹的水路运输以及水运康山的煤、化肥等。
发电装机容量约3750千瓦，年发电量为14000度，补充电源不足，水库建成后，增加了6000亩水面面积，可以发展水产。
库区包括有耕地5766亩，3310户人家，征用地5610亩，迁移居民1500户，人口7400人，房屋6910间，还有国家粮库、商店等房屋约300间，有两条公路需要改线，总长11公里。
2、水文气象资料情况流域内有天锦堂、坑垓、权岱三个雨量站，分别从1956 年、1961年和1962年开始观测到今，流域附近有潜渔站 1954 年开始观测，章村站 1961 年开始观测，孝丰站有较长的资料，1922 年开始观测，但中间有缺测年份，因此可以利用孝丰站的雨量资料来延长流域雨量资料。
在坝址下游1 公里处设有潜渔水文站，自 1954 年开始有观测的流量资料。
通过频率计算，得各设计频率的设计年径流量，选择典型年，计算缩放倍比，成果见表 1。
通过典型缩放得丰（P=15％）、中 (P=50％)、枯 (P=85％)设计年径流过程，见表2。
根据调查1922年 9月 1 日在坝址附近发生一场大洪水，推算得潜渔站洪峰流量为1350 3/m s 。
这场洪水是发生后至今最大的一次洪水。
缺测年份内，没有大于 1160 3/m s 的洪水发生。
3、根据地区用电要求和电站的可能情况，发电要求为保证出力不能低于 800千瓦，发电保证率为 85％，灌溉和航运任务不大，均可利用发电尾水得到满足。
4、水库水位库容曲线5、水电站下游水位流量关系曲线三、计算及分析1、选择水库死水位（1）泥沙资料计算水库的淤积体积和水库相应的淤积高程（按百年运用估计） 水库使用T 年后的淤积总容积V 沙，总：V TV =沙，总沙，年 (1)年淤积量：γρα)1(W )(1V 00P m-+=沙，年 (2)式中，T 为水库正常使用年限(年)；α为推移质淤积量与悬移质淤积量之比；V 沙、年为多年平均年淤沙容积(m ³/年)；0ρ为多年平均含沙量(kg/年)；0W 为多年平均年径流量(m ³)；m 为库中泥沙沉积率(%)；P 为淤积体的孔隙率；γ为泥沙颗粒的干容重(kg/m ³)。
根据实测泥沙资料得多年平均含沙量300.237kg /m ρ=，泥沙干容重31650kg /m γ=，泥沙沉积率m ＝90％，孔隙率p ＝0.3，推移质与悬移质淤积量之比值15α＝％，用P=50%的设计年的流量资料求得多年平均径流量6307.53652436002365.2310W m =⨯⨯⨯=⨯由公式（2）求得3V =50231.32m 沙、年,取水库使用年限为100年363V =10050231.325023132 5.02310m m ⨯==⨯沙、总查水位容积曲线(见表3)对应的水位为57.389m ，加上安全超高即得水库死水位，Z 57.389259.389m =死＋＝。
（2）水轮机的情况确定水库的最低死水位；由下游流量关系曲线可知下游最低水位为46m ，适应最小水头为 16m 。
m Z 621646=+=死（3）综合前几种情况得Z 死=62m2、选择正常蓄水位初步给定正常蓄水位为79.9m ，根据本地区的兴利要求，发电方面要求保证出力不低于800千瓦，所以要对正常蓄水位进行检验，若满足发电要求则正常蓄水位就确定为79.9m ，若不满足发电要求则需要调整正常蓄水位。
出力公式为净AQH N =上式中，A 为出力系数，取A=7.5，Q 为调节流量， H H H =-∆净，水头损失H ∆取0.5m 。
H Z Z =-下上。
假设正常蓄水位79.9m 查水位容积曲线得库容为6393.71810m ⨯，查水位库容曲线36m 1012⨯=死V 。
所以兴利库容363610718.81m 1012.8-71.93m V V V ⨯=⨯==）（—死正常兴 ])/[(01.313600245.3010718.8136月兴⋅=÷÷÷⨯=s m V在枯水年供水期为6月到次年2月共9个月 ，相应的调节流量为 )/(40.4901.3155.83ds m T V QQp =+=+=∑兴供用样，蓄水期为3到5月，相应的调节流量为 )/(53.7358.3118.54-3s m T V QQp f=-==∑兴蓄故枯水年水能计算表如下表5所示：则苦水年的平均出力kw N 800kw 6.982>=,所以正常蓄水位为79.9m 。
3、保证出力、多年平均发电量和装机容量的计算3.1 丰、中、枯三个代表年水能计算对枯水年的水能计算前面已经算出平水年水能计算：在平水年供水期为7月到次年2月共8个月 ，相应的调节流量为)/(10.7858.3119.253ds m T V Q Qp =+=+=∑兴供用样，蓄水期为3到6月，相应的调节流量为)/(3.3458.3176.44-3s m T V Q Qp f=-==∑兴蓄故平水年水能计算表如下表6所示：丰水年的水能计算：在丰水年供水期为7月到次年2月共8个月 ，相应的调节流量为)/(19.7858.3194.253ds m T V Q Qp =+=+=∑兴供用样，蓄水期为3到6月，相应的调节流量为)/(51.11458.3171.77-3s m T V QQp f=-==∑兴蓄故设计丰水年水能计算表如下表7所示：3.2 装机容量和多年平均发电量的计算图1 装机容量与装机年平均利用小时数曲线图2 装机容量与多年平均发电量曲线根据装机年利用小时数h h 3440=装，内插得装机容量为kw N 2.3327=装 多年平均发电量为kwh E 万年.21144=4、各种设计标准洪水过程线的推求本水库为大(2)型水库，工程等别为Ⅱ等，永久性水工建筑级别为2级。
下游防洪标准为5%，设计标准为1％，校核标准为0.1%,需要推求5%、1％、0.1%设计洪水过程线。
按年最大值选样方法在实测资料中选取年最大洪峰流量及各历时洪量，根据洪水特性和防洪计算的要求，确定设计历时为7天，控制历时为1天和3天，因而可得洪峰和各历时的洪量系列。
7天洪量只有1957~1972年有数据，故需用相关分析方法延长插补。
经比较三天-七天洪量比较吻合，所以用三天洪量为据对七天洪量进行插补延展，相关性如图3，图4。
图3 七天和24小时洪量相关图图4 七天和三天洪量相关图即可得潜渔站洪峰及定时段洪量统计表如表8所示。
年洪峰mQ(m3/s)24 小时洪量W（106m3）三W(106m3)七天洪量W(106m3)1954 702 27.94 58.40 67.27 1955 284 8.17 13.30 22.32 1956 748 29.80 36.00 44.95 1957 402 22.80 37.19 52.46 1958 200 8.72 15.85 22.151959 237 11.13 19.80 32.90 1960 478 15.70 20.80 33.20 1961 659 52.50 79.10 88.20 1962 585 43.70 49.20 53.10 1963 1160 55.60 86.60 95.90 1964 409 14.32 31.70 40.70 1965 510 15.62 24.40 27.00 1966 232 9.50 14.00 25.40 1967 244 11.82 19.00 28.00 1968 167 9.90 18.40 35.50 1969 387 20.90 32.80 48.40 1970 305 17.20 31.90 35.60 1971 500 23.40 31.80 35.30 1972 108 5.34 10.20 12.23 1973 484 19.87 42.85 51.77 1974 287 16.16 39.05 47.99 1975 166 11.58 22.05 31.04 1976 119 8.29 19.95 28.95 19772387.6120.4529.45对洪峰和各时段洪量系列进行频率计算，其中洪峰1922年9月1日有个特大值1350m 3/s ，因此要进行特大值处理，利用统一处理法进行频率计算，同过计算机软件绘制出P Ⅲ曲线后即可得各设计频率的洪峰和洪量值。
对洪峰和各时段进行的频率计算成果表分别如表9、表10、表11、表12所示，绘制出的P Ⅲ曲线分别如图5、图6、图7、图8所示。
表9 洪峰频率计算表洪峰 )/(3s m Q mN 排序频率P(%) 1350 56 1 0.02 1160 56 20.04 748 24 2 0.08 702 24 3 0.12 659 24 4 0.16 585 24 5 0.2 510 24 6 0.24 500 24 7 0.28 4842480.32478 24 9 0.36406 24 10 0.4402 24 11 0.44387 24 12 0.48305 24 13 0.52287 24 14 0.56284 24 15 0.6244 24 16 0.64238 24 17 0.68237 24 18 0.72232 24 19 0.76200 24 20 0.8167 24 21 0.84166 24 22 0.88119 24 23 0.92 表10 24h洪量频率计算表24 小时洪量W(106m3) 序号m频率P(%)24 小时洪量W(106m3)序号m频率P(%)55.6 1 0.04 15.62 13 0.52 52.5 2 0.08 14.32 14 0.56 43.7 3 0.12 11.82 15 0.6 29.8 4 0.16 11.58 16 0.64 27.94 5 0.2 11.13 17 0.68 23.4 6 0.24 9.9 18 0.72 22.8 7 0.28 9.5 19 0.76 20.9 8 0.32 8.72 20 0.8 19.87 9 0.36 8.29 21 0.84 17.2 10 0.4 8.17 22 0.88 16.16 11 0.44 7.61 23 0.92 15.7 12 0.48 5.34 24 0.96表11 三天洪量频率计算表序号m 24 小时洪量W(106m3)频率P(%) 序号m24 小时洪量W(106m3)频率P(%)1 86.60 0.04 13 24.40 0.522 79.10 0.08 14 22.05 0.563 58.40 0.12 15 20.80 0.64 49.20 0.16 16 20.45 0.645 42.85 0.2 17 19.95 0.686 39.05 0.24 18 19.80 0.727 37.19 0.28 19 19.00 0.768 36.00 0.32 20 18.40 0.89 32.80 0.36 21 15.85 0.8410 31.90 0.4 22 14.00 0.8811 31.80 0.44 23 13.30 0.9212 31.70 0.48 24 10.20 0.96表12 七天洪量频率计算表序号m 3天洪量W(106m3)频率P(%) 序号m3天洪量W(106m3)频率P(%)1 95.90 0.04 13 35.30 0.522 88.20 0.08 14 33.20 0.563 67.27 0.12 15 32.90 0.64 53.10 0.16 16 31.04 0.645 52.46 0.2 17 29.45 0.686 51.77 0.24 18 28.95 0.727 48.40 0.28 19 28.00 0.768 47.99 0.32 20 27.00 0.89 44.95 0.36 21 25.40 0.8410 40.70 0.4 22 22.32 0.8811 35.60 0.44 23 22.15 0.9212 35.50 0.48 24 12.23 0.96由PⅢ曲线查得5%、1%、0.1%分别对应的洪峰、24小时洪量、3天洪量、7天洪量如表13所示。
