35kV及以下架空电力线路导线架设1、导线在展放过程中,对已展放的导线应进行外观检查,不应发生磨伤、断股、扭曲、金钩、断头等现象。
2、导线在同一处损伤,同时符合下列情况时,应将损伤处棱角与毛刺用0号砂纸磨光,可不作补修:一、单股损伤深度小于直径的1/2。
二、钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%,且强度损失小于4%。
三、单金属绞线损伤截面积小于4%。
注:①“同一处”损伤截面积是指该损伤处在一个节距内的每股铝丝沿铝股损伤最严重处的深度换算出的截面积总和(下同)。
②当单股损伤深度达到直径的1/2时按断股论。
3、当导线在同一处损伤需进行修补时,应符合下列规定:一、损伤补修处理标准应符合表1的规定。
二、当采用缠绕处理时,应符合下列规定:1.受损伤处的线股应处理平整;2.应选与导线同金属的单股线为缠绕材料,其直径不应小于2mm;3.缠绕中心应位于损伤最严重处,缠绕应紧密,受损伤部分应全部覆盖,其长度不应小于100mm。
三、当采用补修预绞丝补修时,应符合下列规定:1.受损伤处的线股应处理平整;2.补修预绞丝长度不应小于3个节距,或应符合现行国家标准《电力金具》预绞丝中的规定;3.补修预绞丝的中心应位于损伤最严重处,且与导线接触紧密,损伤处应全部覆盖。
四、当采用补修管补修时,应符合下列规定:1.损伤处的铝(铝合金)股线应先恢复其原绞制状态;2.补修管的中心应位于损伤最严重处,需补修导线的范围应于管内各20mm处;3.当采用液压施工时应符合国家标准《架空送电线路导线及避雷线液压施工工艺规程》(试行)的规定。
4、导线在同一处损伤有下列情况之一者,应将损伤部分全部割去,重新以直线接续管连接:一、损失强度或损伤截面积超过本规范3、以补修管补修的规定。
二、连续损伤其强度、截面积虽未超过本规范3、以补修管补修的规定,但损伤长度已超过补修管能补修的范围。
三、钢芯铝绞线的钢芯断一股。
四、导线出现灯笼的直径超过导线直径的1.5倍而又无法修复。
外拉线抱杆分解组立铁塔施工方法,一、概述外拉线抱杆分解组立铁塔施工方法,是利用铁塔分段的特点。
先用外拉线抱杆把铁塔最低层一段组装起来,固定在基础上。
然后,把外拉线抱杆上升,固定在已经组装好的一段铁塔上,再组装上一段铁塔。
这样,使用一副外拉线抱杆,就能把铁塔分段,按照由塔腿至塔头的顺序,分解组立起来。
外拉线抱杆分解组塔的所用抱杆的长度只要满足吊装全铁塔最高的一段的要求,故组立几十米高的铁塔,仅用7~8米、最长也不超过11~13米的抱杆即可。
因此,组塔设备轻巧,安装简单迅速。
但由于分解组塔,要一吊一吊地在高处进行安装,如图3-25所示。
因此,施工时要格外细心,要由较高技术和熟练的工人,严格遵守有关安全工作规程,进行塔上高处作业。
外拉线抱杆分解组塔从使用抱杆数量上来划分,可分为外拉线单抱杆组塔、外拉线双抱杆组塔和四根抱杆组塔三种;从起吊构件的分段上划分,可分为分段起吊组塔法、分片起吊组塔法和单腿起吊组塔法三种。
各种方法现场布置、施工工艺和受力计算基本相同。
二、现场布置1、整体布置外拉线抱杆分解组塔的现场布置都是以一根抱杆为中心组成一个起吊系统,或用两副抱杆各自系住一个构件的两端部,同时进行起吊安装。
图3-26为外拉线抱杆分解组立铁塔的现场布置示意图。
在现场布置的要求如下:1)将抱杆置于带脚钉的塔腿上[即图3-26 (b)中D腿],以利抱杆根部固定;2)临时拉线地锚应位于基础对角线的延长线上,其距基础中心的距离应不小于塔高;3)放置抱杆的塔腿的临时拉线及地锚应加强;4)牵引机具地锚应选在AB腿或BC腿之间的方位上,其与塔位中心的距离应视塔高而定,一般不应小于25米。
2.抱杆(1)抱杆的长度抱杆的长度应按同类型铁塔最高的一段确定,对于酒杯型、猫头型等铁塔,则应按塔颈段高度而定。
根据施工实践,抱杆的长度, ,常用抱杆长度为7~13m。
(2)抱杆的构造抱杆由头部、身部和根部三部分组成。
抱杆的头部系有四根外拉线以稳定整根抱杆,在靠近外拉线绑扎处,系有起吊滑车。

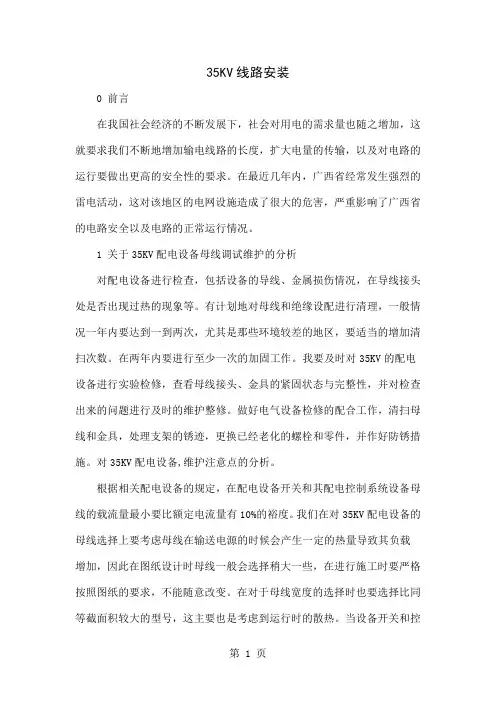

35KV线路安装0 前言在我国社会经济的不断发展下,社会对用电的需求量也随之增加,这就要求我们不断地增加输电线路的长度,扩大电量的传输,以及对电路的运行要做出更高的安全性的要求。
在最近几年内,广西省经常发生强烈的雷电活动,这对该地区的电网设施造成了很大的危害,严重影响了广西省的电路安全以及电路的正常运行情况。
1 关于35KV配电设备母线调试维护的分析对配电设备进行检查,包括设备的导线、金属损伤情况,在导线接头处是否出现过热的现象等。
有计划地对母线和绝缘设配进行清理,一般情况一年内要达到一到两次,尤其是那些环境较差的地区,要适当的增加清扫次数。
在两年内要进行至少一次的加固工作。
我要及时对35KV的配电设备进行实验检修,查看母线接头、金具的紧固状态与完整性,并对检查出来的问题进行及时的维护整修。
做好电气设备检修的配合工作,清扫母线和金具,处理支架的锈迹,更换已经老化的螺栓和零件,并作好防锈措施。
对35KV配电设备,维护注意点的分析。
根据相关配电设备的规定,在配电设备开关和其配电控制系统设备母线的载流量最小要比额定电流量有10%的裕度。
我们在对35KV配电设备的母线选择上要考虑母线在输送电源的时候会产生一定的热量导致其负载增加,因此在图纸设计时母线一般会选择稍大一些,在进行施工时要严格按照图纸的要求,不能随意改变。
在对于母线宽度的选择时也要选择比同等截面积较大的型号,这主要也是考虑到运行时的散热。
当设备开关和控制设备运行出现高温时,这时我们就要对母线的载流裕量的充足情况进行考虑。
在相关规定中明确提出,当设备开关和控制设备运行温度超过四十摄氏度时期额定的绝缘电压要乘以温度的校正系数;正常情况下,当环境温度没增加三摄氏度,其实验电压要增加3%。
联络母线和隔离手车上的母线都应该按照母线的标准来设计,它们都应属于母线的一部分。
在对下引母线时其规格要和其连接的元件相互匹配。
根据35KV变电的需要选用TMY60x6已经可以满足额定电流的需要,但是在该套设备中的隔离开关的接线板宽度为80,安装的空距为40×40那么TMY60x6设备则不能够满足这些条件,所以要选择TMY80x6才可以保证隔离开关的相互连结。
电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173—92 第一章总则第1。
0.1条为保证35kV及以下架空电力线路的施工质量促进工程施工技术水平的提高确保电力线路安全运行制定本规范。
第1。
0。
2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。
配电线路的工程应按已批准的设计进行施工。
35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收应按现行国家标准《110500kV架空电力线路施工及验收规范》的有关规定执行。
有特殊要求的35kV及以下架空电力线路安装工程尚应符合有关专业规范的规定。
第1.0。
3条架空电力线路的安装应按已批准的设计进行施工. 第1。
0。
4条采用的设备、器材及材料应符合国家或部颁的现行技术标准并有合格证明。
设备应有铭牌。
当采用无正式标准的新型原材料及器材时安装前应经技术鉴定或试验证明质量合格后方可使用。
第1.0.5条采用新工艺、新技术应制订不低于规范水平的质量标准或工艺要求。
第1.0。
6条架空电力线路的施工及验收除按本规范执行外尚应符合国家现行的有关标准规范的规定。
第二章原材料及器材检验第2。
0。
1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者应重作试验一、超过规定保管期限二、因保管、运输不良等原因而有变质损坏可能三、对原试验结果有怀疑或试样代表性不够者。
第2。
0。
2条架空电力线路使用的线材施工前应进行外观检查且应符合下列规定一、不应有松股、交叉、拆叠、断裂及破损等缺陷二、不应有严重腐蚀现象三、钢绞线、镀锌铁线表面镀锌良好无锈蚀四、绝缘线表面应平整、光滑、色泽均匀绝缘层厚度应符合规定。
绝缘线的绝缘层应挤包紧密且易剥离绝缘线湍部应有密封措施。
第2.0。
3条为特殊目的使用的线材除满足第2。
0.2条规定外还应符合设计的特殊要求。
第2.0.4条由用黑色金属制造的和紧固件除地脚螺栓外应采用热浸镀锌制品。
送电线路基本知识一、电力系统火力发电厂通过燃烧的煤发电,水力发电厂利用水力发电,原子能电厂利用原子核反应发电。
这些发电厂发出强大电力,经过输电、变电、配电环节分配到各用户,再由用户的各种用电设备,将电力转换成动力、热能、光等,为工农业生产和人民生活服务。
电力生产的特点是:电力生产、输送、分配和用户的消费都在同一时间完成。
因此必须将各个环节有机地联成一个“整体”,这个由发电、输电、变电、配电和用电环节组成的“整体”,称为电力系统。
二、电力网电力系统中的发电和用电之间的输电、变电、配电这三个中间环节,称为电力网。
它是发电厂和用户之间的桥梁,起着输送和交换分配电力的作用。
1、电力网分类根据电力网的电压的高低和供电范围大小,分为区域电力网和地方电力网。
把电压220kV及以上的电力网称为区域电力网,如华东电网、华北电网等,还有浙江地区的杭州、宁波、温州、嘉兴、金华等也是区域电力网。
把电压在35kV及以下称为地方电网。
从电厂到用户之间的电力网所起的作用,又可分为供电网和配电网两部份。
供电网(一般电压35kV及以上)作用是电能从电厂集中到某一负荷中心(变电所),它起到“商品批发部门”的作用。
配电网(10kV及以下)的作用是把已送到负荷中心的电能换户分配到各个用户,它起着“商品零售部门”的作用。
2、电力网的组成1)送电线路。
送电线路是组成电力系统的主干,是电力系统的动脉,它起着输送和交换功率的作用。
送电线路电压越高,传输电力的能力越大,传送距离超远。
目前将35~220kV称高压线路;330~500kV称超高压线路;750kV及以上称特高压线路。
送电线路分为架空线路和电缆线路。
(本次培训内容只讲架空线路部分)2)变电所。
变电所(包括电厂升压站)的作用是汇集电力升电压和降电压及分配电力的作用。
3)配电网。
6~10kV的配电网为高压配电网;1kV以下为低压配电网。
配电网的作用是把电力直接送到用户处。
三、送电线路的基本知识1、线路特点:送电线路分架空线路和电缆线路两类。

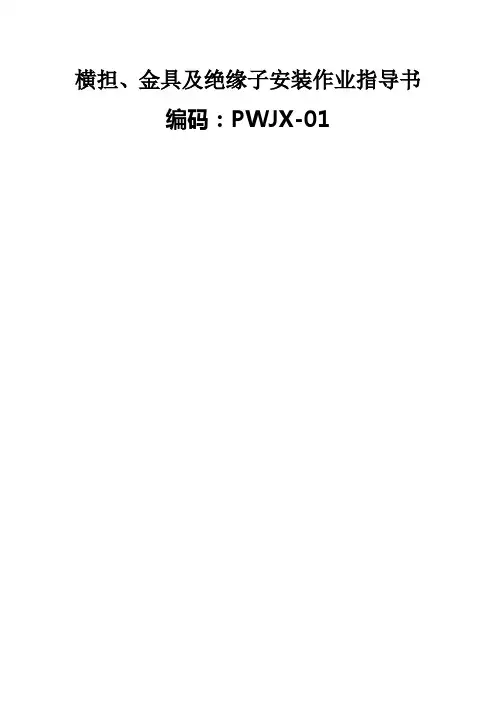

横担、金具及绝缘子安装作业指导书编码:PWJX-011 适用范围1.1 电压等级35KV及以下配网工程1.2 电气类别横担、金具及绝缘子安装制作2编写依据表2-1 编写依据3作业流程图N4安全风险辨析与预控表4-1工作前安全风险辨析及预控措施表请你认真检查并签名确认,你的签名意味着将承担相应的安全质量责任。
施工单位检查人:监理单位检查人:日期:日期:注1:对存在风险且控制措施完善赶写:“√”,存在风险而控制措施未完善填写“×”,不存在风险则填写“—”,未检查项空白。
5 作业内容5.1 作业前施工条件表5-1 作业前施工条件5.2 施工准备表5-2施工准备5.3 主要作业内容表5-3 主要作业内容5.4 质量检验表5-4 质量检验序号项目内容1 本工序工艺检验本工序完成后,现场工作负责人根据GB50173-1992《电气装置安装工程35KV及以下架空电力线路施工及验收规范》第一节电杆组立及拉线安装规定和根据表5-4中序号2质量控制点要求生成相关表格,并组织检验2 质量控制点序号控制点控制方式W H S1 线行、档距复测●2 被跨越物与邻近杆塔位距离●3 钢圈焊接质量和防腐处理●4 横担安装方向●5 混凝土杆基坑深度●6 底盘放置●7 接地网连接可靠,接地电阻符合设计要求●8 混凝土杆埋深●9 卡盘安装●10 电杆基坑回填●11 线路铭牌、回路色、相序牌、警示标色及警告标志牌●12 工序验收检查●3 完成本工序提交给下一道工序收集、整理、移交本工序相关资料注:质量控制点中H:停工待检点;W:见证点;S:旁站点。
送电线路基本知识一、电力系统火力发电厂通过燃烧的煤发电,水力发电厂利用水力发电,原子能电厂利用原子核反应发电。
这些发电厂发出强大电力,经过输电、变电、配电环节分配到各用户,再由用户的各种用电设备,将电力转换成动力、热能、光等,为工农业生产和人民生活服务。
电力生产的特点是:电力生产、输送、分配和用户的消费都在同一时间完成。
因此必须将各个环节有机地联成一个“整体”,这个由发电、输电、变电、配电和用电环节组成的“整体”,称为电力系统。
二、电力网电力系统中的发电和用电之间的输电、变电、配电这三个中间环节,称为电力网。
它是发电厂和用户之间的桥梁,起着输送和交换分配电力的作用。
1、电力网分类根据电力网的电压的高低和供电范围大小,分为区域电力网和地方电力网。
把电压220kV及以上的电力网称为区域电力网,如华东电网、华北电网等,还有浙江地区的杭州、宁波、温州、嘉兴、金华等也是区域电力网。
把电压在35kV及以下称为地方电网。
从电厂到用户之间的电力网所起的作用,又可分为供电网和配电网两部份。
供电网(一般电压35kV及以上)作用是电能从电厂集中到某一负荷中心(变电所),它起到“商品批发部门”的作用。
配电网(10kV及以下)的作用是把已送到负荷中心的电能换户分配到各个用户,它起着“商品零售部门”的作用。
2、电力网的组成1)送电线路。
送电线路是组成电力系统的主干,是电力系统的动脉,它起着输送和交换功率的作用。
送电线路电压越高,传输电力的能力越大,传送距离超远。
目前将35~220kV称高压线路;330~500kV称超高压线路;750kV及以上称特高压线路。
送电线路分为架空线路和电缆线路。
(本次培训内容只讲架空线路部分)2)变电所。
变电所(包括电厂升压站)的作用是汇集电力升电压和降电压及分配电力的作用。
3)配电网。
6~10kV的配电网为高压配电网;1kV以下为低压配电网。
配电网的作用是把电力直接送到用户处。
三、送电线路的基本知识1、线路特点:送电线路分架空线路和电缆线路两类。
35KV及以下架空电力线路施工及验收规范(GB50173-92)中华人民共和国国家标准GB-92是关于电气装置安装工程35KV及以下架空电力线路施工及验收规范的强制性标准。
该标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。
标准共分为十章和一个附录,包括总则、原材料及器材检验、电杆基坑与基础埋设、电杆组立与绝缘子安装、拉线安装、导线架设、10KV及以下架空电力线路上的电气设备、接户线、接地工程和工程交接验收。
附录一为本规范用词说明。
该标准是根据XXX计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、XXX 会同有关单位共同编制而成。
修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,并经能源部和有关部门审查定稿。
本规范的施行日期为1993年7月1日。
原《电气装置安装工程施工及验收规范》GBJ232-82中第十二篇“10KV及以下架空配电线路篇”同时废止。
在修订中,能源部提议,并征得建设部同意,将35KV架空电力线路有关内容列入本规范,并改名为《电气装置安装工程35KV及以下架空电力线路施工及验收规范》。
在执行过程中,如发现需要修改和补充,请将意见和有关资料寄送能源部电力建设研究所(北京良乡,邮政编码:),以便今后修订时参考。
第一章总则本规范旨在保证35kV及以下架空电力线路的施工质量,促进工程技术水平的提高,确保电力线路的安全运行。
同时,本规范适用于35kV及以下架空电力线路新建工程的施工及验收。
对于35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按照现行国家标准《XXX线路施工及验收规范》的有关规定执行。
对于有特殊要求的35kV及以下架空电力线路安装工程,还应符合有关专业规范的规定。
架空电力线路的安装应按照已批准的设计进行施工。
采用的设备、器材及材料应符合国家现行技术标准的规定,并应有合格证件。
目录
1适用范围 (2)
1.1电压等级 (2)
1.2电气类别 (2)
2编写依据 (2)
3作业流程图 (2)
4安全风险辨析与预控 (3)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (4)
5.4质量检验 (5)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
横担、金具及绝缘子安装制作。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1(续)
请您认真检查并签名确认,您的签名意味着将承担相应的安全质量责任。
施工单位检查人: 监理单位检查人: 日期:
日期:
注:对存在风险且控制措施完善填写“√”,存在风险而控制措施未完善填写“×”,不存在风险则填写“―”,未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
表5-2(续)
5.3主要作业内容
表5-3主要作业内容。
35kV及以下架空电力线路拉线安装1、拉线盘的埋设深度和方向,应符合设计要求。
拉线棒与拉线盘应垂直,连接处应采用双螺母,其外露地面部分的长度应为500〜700niiii。
拉线坑应有斜坡,回填土时应将土块打碎后夯实。
拉线坑宜设防沉层。
2、拉线安装应符合下列规定:一、安装后对地平面夹角与设计值的允许偏差,应符合下列规定:1.35kV架空电力线路不应大于1。
;2.10kV及以下架空电力线路不应大于3° ;3.特殊地段应符合设计要求。
二、承力拉线应与线路方向的中心线对正;分角拉线应与线路分角线方向对正;防风拉线应与线路方向垂直。
三、跨越道路的拉线,应满足设计要求,且对通车路面边缘的垂直距离不应小于5m。
四、当采用UT型线夹及楔形线夹固定安装时,应符合下列规定:1.安装前丝扣上应涂润滑剂;2.线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚在尾线侧, 安装时不应损伤线股;3.拉线弯曲部分不应有明显松股,拉线断头处与拉线主线应固定可靠,线夹处露出的尾线长度为300-500mm,尾线回头后与本线应扎牢;4.当同一组拉线使用双线夹并采用连板时,其尾线端的方向应统一;5.U T型线夹或花篮螺栓的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧,调整后,UT型线夹的双螺母应并紧,花篮螺栓应封固。
五、当采用绑扎固定安装时,应符合下列规定:1.拉线两端应设置心形环;2.钢绞线拉线,应采用直径不大于3. 2nmi的镀锌铁线绑扎固定。
绑扎应整齐、紧密,最小缠绕长度应符合表1的规定。
3.采用拉线柱拉线的安装,应符合下列规定:一、拉线柱的埋设深度,当设计无要求时,应符合下列规定:1.采用坠线的,不应小于拉线柱长的1/6;2.采用无坠线的,应按其受力情况确定。
表1最小缠绕长度、拉线柱应向张力反方向倾斜10°〜20。
o三、坠线与拉线柱夹角不应小于30°。
四、坠线上端固定点的位置距拉线柱顶端的距离应为250nini。

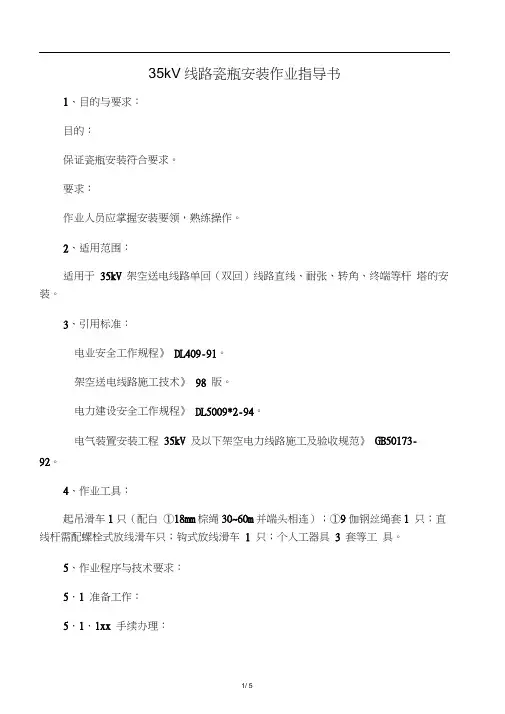

35kV线路瓷瓶安装作业指导书1、目的与要求:目的:保证瓷瓶安装符合要求。
要求:作业人员应掌握安装要领,熟练操作。
2、适用范围:适用于35kV 架空送电线路单回(双回)线路直线、耐张、转角、终端等杆塔的安装。
3、引用标准:电业安全工作规程》DL409-91。
架空送电线路施工技术》98 版。
电力建设安全工作规程》DL5009*2-94。
电气装置安装工程35kV 及以下架空电力线路施工及验收规范》GB50173-92。
4、作业工具:起吊滑车1只(配白①18mm棕绳30~60m并端头相连);①9伽钢丝绳套1 只;直线杆需配螺栓式放线滑车只;钩式放线滑车1 只;个人工器具3 套等工具。
5、作业程序与技术要求:5.1 准备工作:5.1.1xx 手续办理:进入工作现场工作负责人得到工作许可人许可后,查看、核对现场措施与工作票、作业票是否相符合(不完备应补充安全措施),查看、核对无误后签字。
5.1.2二“交一查”及安全、技术措施交底:工作负责人召集全体人员进行“二交一查”,宣读工作票、作业票,交待工作地段、停电地段、带电部分及危险点及预控安全措施、及工作任务、人员分配,设专职监护人等。
检查全体作业人员是否戴好安全帽,人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具通讯步话机等。
上杆人员正确使用安全带并检查登高工器具。
如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。
5.2 作业过程:5.2.1 安装准备:瓷瓶串的数量及每串匝数和颜色应事先确定。
地面电工装配瓷瓶串,直线杆需挂上滑车,电工携带绳索上杆塔至横担端头处 1 系好安全带后吊上钢丝套(垫麻袋片)挂在横担头处,吊上起吊滑车挂在钢丝套上。
5.2.2 起吊瓷瓶串:地面电工理顺滑车绳,将绳头系在瓷瓶第2〜3片(绳结应易解)配合电工吊上,刚起吊时应用手扶持防止瓷瓶撞上杆塔(可系控制绳于瓷瓶上),提拉至横担下方处。
5.2.3 安装瓷瓶串:杆上电工指挥起吊高度,地面电工配合拉至一定位置,电工俯身拔闭口销,旋下直角挂板螺栓(或U型环螺栓)将瓷瓶串挂于横担头挂线处(挂板上),旋上螺栓及闭口销,指挥地面电工松绳索,拆下绳结起身。
