35kv配电室绝缘胶垫技术参数

1．绝缘胶垫技术参数列表：KV 厚度KG5KV绝缘胶垫3mm 5.5KG/m210KV绝缘胶垫5mm 9 G/m215KV绝缘胶垫5mm 9 G/m220KV绝缘胶垫6mm 11 G/m225KV绝缘胶垫8mm 14.5 G/m230-35KV绝缘胶垫10mm 18 G/m212mm 21.6 G/m22．35KV绝缘胶垫外观及规格尺寸：斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。

3．35KV绝缘胶垫工艺及成型：绝缘垫上下表面应不存在有害的不规则性。

有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。

无害的不规则性是指生产过程中形成的表面不规则性。

4．35KV绝缘胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。

可使用千分心肝或同样的精度的仪器进行测量。

千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。

5．35KV绝缘胶垫贮存：绝缘垫应贮存在专用箱内，避免阳光直射，雨雪浸淋，防止挤压和尖锐物体碰撞。

禁止绝缘垫与油、酸、碱或其他有害物质接触，并距离热源1m以上。

贮存环境温度宜为10℃～21℃之间。

绝缘橡胶垫又名绝缘地毯外观及规格尺寸：绝缘橡胶垫斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。

高压绝缘橡胶垫标准
高压绝缘橡胶垫的标准包括外观、电压等级和物理性能等方面的要求。

具体如下：
1.外观要求：绝缘橡胶垫应无斑痕或凹凸不平，气泡的数量和大小有特定限制，
杂质的深度及长度不得超过规定标准，边缘不齐或海绵状的部分宽度和长度也有明确的要求。

2.电压等级：根据国家标准HG2949-1999《电绝缘橡胶板》，绝缘橡胶垫的电
压等级分为高压和低压，其中高压为15kV，低压为3.5kV，并且要求在相应的电压等级下能够承受1分钟的工频耐压测试。

3.物理性能：绝缘橡胶垫应具有较大的体积电阻率和良好的耐电击穿性能，这
是确保其绝缘效果的基本要求。

在选择和使用高压绝缘橡胶垫时，应确保产品符合上述标准，以保证工作人员的安全和电力系统的正常运行。

同时，由于这类产品涉及到电力安全，建议从正规渠道购买，并定期进行检查和维护，以确保其性能不受损害。

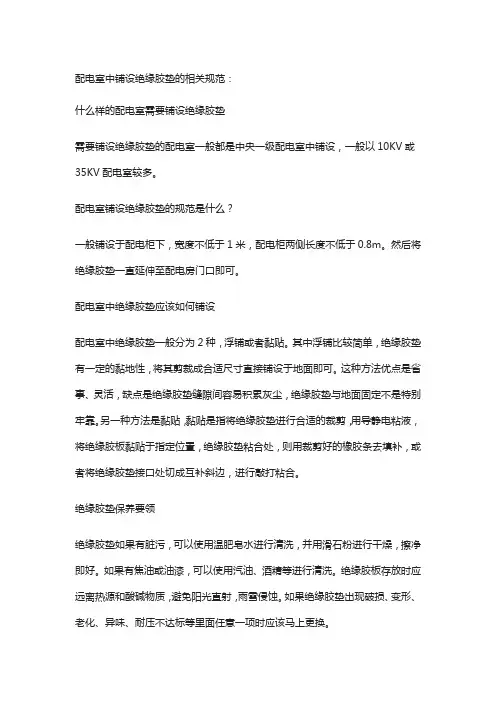

配电室中铺设绝缘胶垫的相关规范：
什么样的配电室需要铺设绝缘胶垫
需要铺设绝缘胶垫的配电室一般都是中央一级配电室中铺设，一般以10KV或35KV配电室较多。

配电室铺设绝缘胶垫的规范是什么？
一般铺设于配电柜下，宽度不低于1米，配电柜两侧长度不低于0.8m。

然后将绝缘胶垫一直延伸至配电房门口即可。

配电室中绝缘胶垫应该如何铺设
配电室中绝缘胶垫一般分为2种，浮铺或者黏贴。

其中浮铺比较简单，绝缘胶垫有一定的黏地性，将其剪裁成合适尺寸直接铺设于地面即可。

这种方法优点是省事、灵活，缺点是绝缘胶垫缝隙间容易积累灰尘，绝缘胶垫与地面固定不是特别牢靠。

另一种方法是黏贴，黏贴是指将绝缘胶垫进行合适的裁剪，用导静电粘液，将绝缘胶板黏贴于指定位置，绝缘胶垫粘合处，则用裁剪好的橡胶条去填补，或者将绝缘胶垫接口处切成互补斜边，进行敲打粘合。

绝缘胶垫保养要领
绝缘胶垫如果有脏污，可以使用温肥皂水进行清洗，并用滑石粉进行干燥，擦净即好。

如果有焦油或油漆，可以使用汽油、酒精等进行清洗。

绝缘胶板存放时应远离热源和酸碱物质，避免阳光直射，雨雪侵蚀。

如果绝缘胶垫出现破损、变形、老化、异味、耐压不达标等里面任意一项时应该马上更换。

配电房绝缘垫使用及验收标准绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等，具有较大体积电阻率和耐电击穿的胶垫。

用于配电等工作场合的台面或铺地绝缘材料。

绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

绝缘胶垫国家标准：HG2949-1999《电绝缘橡胶板》。

要求：电压等级/工频耐压/持续时间高压/15kV/1min低压/3.5kV/1min说明：使用于带电设备区域，测试试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过测试常规配置：（1）5kV绝缘胶垫厚度：3mm比重：5.8kg/㎡颜色：红，绿，黑。

（2）10kV绝缘胶垫厚度：5mm比重：9.2kg/㎡颜色：红，绿。

（3）15kV绝缘胶垫厚度：5mm比重：9.2kg/㎡颜色：红，绿，黑。

（4）20kV绝缘胶垫厚度：6mm比重：11kg/㎡颜色：红，绿，黑。

（5）25kV绝缘胶垫厚度：8mm比重：14.8kg/㎡颜色：红，绿，黑。

（6）30kV-35kV绝缘胶垫厚度：10mm，12mm比重：18.4kg/㎡，22kg/㎡颜色：红，绿，黑。

国内供电局验收时都是有明确要求，高低压配电室柜前后必须敷设绝缘垫，且配电室电压10kV选8mm厚工频耐压实验10000V，1分钟不击穿，在工频耐压实验18000V，20秒击穿；配电室电压35KV，10-12mm厚工频耐压实验15000V，1分钟不击穿；在工频耐压实验26000V，20秒击穿；配电室低压选5mm厚500V以下工频耐压实验3500V，1分钟不击穿，在工频耐压实验10000V，20秒击穿。

一般电压为10kV时，可选用不小于6mm厚，工频耐压实验10000V，1分钟不击穿的绝缘垫胶板；电压为35KV时，可选用不小于10-12mm厚，工频耐压实验15000V，1 分钟不击穿的绝缘垫胶板；电压为0.4kV低压时，可选用不小于3mm厚，工频耐压实验3500V，1 分钟不击穿的绝缘胶垫。

配电室绝缘垫注意事项配电室绝缘垫简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。

绝缘垫又称为绝缘胶板，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。

具有较大体积电阻率和耐穿的胶垫。

用 NR，SBR和 IIR 等绝缘性能优良的非极性橡胶制造。

用于配电等工作场合的台面或铺地绝缘材料。

配电室绝缘垫外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过 5 个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于 40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10 ；裂纹：不允许有 .配电室绝缘垫规格：（1）按照电压等级可分 5kv,10kv,20kv,25kv,35kv（2）按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫（3）按厚度可分为： 3mm, 5mm,6mm,8mm,10mm,12mm.（4）宽度有 ;1m,1.2m,1.5m标准宽为1m,一卷的长度分为 5 米和 10 米长。

配电室绝缘垫技术参数：1.按照电压等级可分为：(1)5KV 绝缘胶垫技术参数：厚度3mm;颜色红，黑，绿; 比重： 5.5KG/m2(2)10KV 绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿; 比重： 9KG/m2(3)15KV 绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿; 比重： 9KG/m2(4)20KV 绝缘胶垫技术参数：厚度6mm;颜色红，黑，绿; 比重： 11KG/m2(5)25KV 绝缘胶垫技术参数：厚度8mm;颜色红，黑，绿; 比重： 14.5KG/m2(6)30KV绝缘胶垫技术参数：厚度10mm;颜色红，黑，绿; 比重： 18KG/m2(7)35KV绝缘胶垫技术参数：厚度12mm;颜色红，黑，绿; 比重： 21.6KG/m2绝缘胶垫使用范围及存储：广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

一般防静电绝缘橡胶垫、阻燃橡胶垫、绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。

配电室绝缘垫注意事项配电室绝缘垫简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。

绝缘垫又称为绝缘胶板，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。

具有较大体积电阻率和耐穿的胶垫。

用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

用于配电等工作场合的台面或铺地绝缘材料。

配电室绝缘垫外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有.配电室绝缘垫规格：（1）按照电压等级可分5kv,10kv,20kv,25kv,35kv（2）按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫（3）按厚度可分为：3mm, 5mm,6mm,8mm,10mm,12mm.（4）宽度有;1m,1.2m,1.5m 标准宽为1m,一卷的长度分为5米和10米长。

配电室绝缘垫技术参数：1.按照电压等级可分为：(1)5KV绝缘胶垫技术参数：厚度3mm;颜色红，黑，绿;比重：5.5KG/m2(2)10KV绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2(3)15KV绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2(4)20KV绝缘胶垫技术参数：厚度6mm;颜色红，黑，绿;比重：11KG/m2(5)25KV绝缘胶垫技术参数：厚度8mm;颜色红，黑，绿;比重：14.5KG/m2(6) 30KV绝缘胶垫技术参数：厚度10mm;颜色红，黑，绿;比重：18KG/m2(7) 35KV绝缘胶垫技术参数：厚度12mm;颜色红，黑，绿;比重：21.6KG/m2绝缘胶垫使用范围及存储：广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

一般防静电绝缘橡胶垫、阻燃橡胶垫、绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。

配电房绝缘垫使用及验收标准众所周知绝缘胶垫是配电室的辅助安全工器具，主要是电力人员配电室作业时，铺设在配电柜前绝缘使用，不同配电室所需耐压和厚度不同，那么配电房绝缘垫标准是什么呢？接下来为大家讲解下吧。

绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等，具有较大体积电阻率和耐电击穿的胶垫。

用于配电等工作场合的台面或铺地绝缘材料。

绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

绝缘胶垫国家标准：HG2949-1999《电绝缘橡胶板》。

要求：电压等级/工频耐压/持续时间高压/15kV/1min低压/3.5kV/1min说明：使用于带电设备区域，测试试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过测试常规配置：（1）5kV绝缘胶垫厚度：3mm比重：5.8kg/㎡颜色：红，绿，黑。

（2）10kV绝缘胶垫厚度：5mm比重：9.2kg/㎡颜色：红，绿。

（3）15kV绝缘胶垫厚度：5mm比重：9.2kg/㎡颜色：红，绿，黑。

（4）20kV绝缘胶垫厚度：6mm比重：11kg/㎡颜色：红，绿，黑。

（5）25kV绝缘胶垫厚度：8mm比重：14.8kg/㎡颜色：红，绿，黑。

（6）30kV-35kV绝缘胶垫厚度：10mm，12mm比重：18.4kg/㎡，22kg/㎡颜色：红，绿，黑。

国内供电局验收时都是有明确要求，高低压配电室柜前后必须敷设绝缘垫，且配电室电压10kV选8mm厚工频耐压实验10000V，1分钟不击穿，在工频耐压实验18000V，20秒击穿；配电室电压35KV，10-12mm厚工频耐压实验15000V，1分钟不击穿；在工频耐压实验26000V，20秒击穿；配电室低压选5mm厚500V以下工频耐压实验3500V，1分钟不击穿，在工频耐压实验10000V，20秒击穿。

绝缘垫标准
绝缘垫的标准主要包括以下几个方面：
1.外观：绝缘垫的表面应光滑平整，无气泡、无凹凸不平、裂纹
或破损现象，颜色应均匀一致，不存在明显的色差。

2.尺寸：绝缘垫的长度和宽度应大于或等于600mm，厚度应大于
或等于3mm，每块绝缘垫上至少有两条对应边，其偏差值小于等于1mm。

3.物理机械性能：绝缘垫的扯断力N/cm应大于或等于20kN，拉
伸强度Mpa应大于或等于15，扯断伸长率%应大于或等于40。

4.耐压性能：绝缘垫应经受500伏兆欧表的测量，工作面间绝缘
电阻不小于0.5MΩ。

在工频耐压实验10000V 1分钟不击穿，在工频耐压实验18000V，20秒击穿。

5.吸水性能：在温度为25摄氏度的情况下，经24小时吸水后，
表面无水珠。

6.耐热性能：绝缘垫自然放置，180天后外观无明显变化。

7.贮存条件：绝缘垫应远离火源，贮存在干燥通风的环境中，保
质期6个月。

此外，根据电压等级和用途的不同，绝缘垫的颜色、厚度和规格等要求也会有所不同。

例如，千分尺的精度应在0.02mm以内，测钻的直径为6mm，平面压脚的直径为（3.17±0.25） mm，压脚应能施加（0.83±0.03）N的压力等。

以上内容仅供参考，建议查阅绝缘垫的国家标准或行业标准以获取更准确和全面的信息。

绝缘垫绝缘胶垫技术规范说明绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的效果。

若使用地区湿度大，很多配电室、配电室为了安全，可以使用高一级标准的绝缘胶垫。

绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。

避免受酸碱和油的污染，不要露天防止避免阳光直射。

一、分类及使用范围绝缘胶垫分类按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿绝缘胶垫，电力灰绝缘胶垫。

按防滑类型：常规绝缘胶垫;防滑绝缘胶垫)又有带字绝缘胶垫，常规绝缘胶垫。

1、绝缘胶垫的规格(1)按照电压等级可分：5kv，10kv，15kv，20kv，25kv，30kv，35kv:(2)按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫；(3)按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。

1.1绝缘垫按电气性能分为0、1、2、3共4级，适用于不同标称电压系统的电绝缘垫，见下表1。

级别适用电压AC(V)0 3801 30002 10000(6000)3 200001.2绝缘垫适用于以下场合：A:装卸高压熔断器(保险)时:B:在转动着的电机上调整、清扫电刷及滑环时:C:一经须在转动看的电动机转子电限回路上进行工作时；D:在继电保护、仪表等二次回路上工作;E:高压试验时;F:使用电压互感器进行工作时;G:锯电缆时;H:配网带电作业时。

二、技术要求2.1材料要求绝缘垫一般采用橡胶类绝缘材料制作。

2.2尺寸要求实际使用的绝缘垫长度与宽度均不小于600mm。

2.3 厚度要求2.3.1为了有合适的柔软度，绝缘垫的最大厚度规定见表2应该在皱纹或菱形花纹之上测量,皱纹的深度应不大于3mm，菱形花纹的高度应不高于2mm。

表2绝缘垫的最大厚度(mm)级别0 1 2 3最大厚度 6.0 6.0 8.0 11.02.3.2 最小厚度不予限定，但其绝缘性能必须符合试验要求。

配电室绝缘胶垫技术参数，35KV绝缘胶垫厚度，绝缘胶垫国家标准
详细介绍来电提供者~
绝缘胶垫技术参数
1、5KV绝缘胶垫技术参数：厚度3mm；颜色红，黑，绿
2、10KV绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；
3、15KV绝缘垫技术参数：厚度5mm；颜色红，黑，绿；
4、20KV绝缘胶垫技术参数：厚度6mm；颜色红，黑，绿；
5、25KV绝缘垫技术参数：厚度8mm；颜色红，黑，绿；
6、30KV绝缘垫技术参数：厚度10mm；颜色红，黑，绿；
7、35KV绝缘胶垫技术参数：厚度12mm；颜色红，黑，绿；
绝缘橡胶垫厚度：
在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。

可使用千分心肝或同样的精度的仪器进行测量。

千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。

绝缘橡胶垫国家标准：
配电室电压10KV选 8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿；
配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿；
配电室低压选5mm厚 500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿。
