CISCO交换机配置实例（VTP、VLAN、TRUNK、channel）本文通过实例为大家介绍CISCO交换机的一些常用功能的配置方法，包括VTP 配置、VLAN划分、Trunk配置、channel通道配置、双工模式配置等。

掌握这些配置方法基本上可以满足CISCO交换机一般的日常维护要求了。

网络拓扑图：1、配置VTP, 设置domain为dgmobile, Sw1为server, 其它switch配置为client。

Sw1(config)# vtp mode severSw1(config)# vtp domain dgmobileSw2(config)# vtp mode client2、在Sw1建立三个vlan, 要求在其它Sw2上通过VTP可以看到同样的vlan。

vlan2:engineering,vlan6:marketing,vlan9:accouting.Sw1(config)# vlan 2Sw1(config-vlan)#name engineeringSw1(config)# vlan 6Sw1(config-vlan)#name marketingSw1(config)# vlan 9Sw1(config-vlan)#name accouting3、把sw2的端口5,8,13划入vlan2;端口3,4,9划入vlan6;端口6,7,16划入vlan9。

Sw2(config)#int range fa0/5 , fa0/8 , fa0/13Sw2(config-if-range)#switchport access vlan 2Sw2(config)#int range fa0/3 , fa0/4 , fa0/9Sw2(config-if-range)#switchport access vlan 6Sw2(config)#int range fa0/6 , fa0/7 , fa0/16Sw2(config-if-range)#switchport access vlan 94、Sw1和Sw2的23和24端口互连,配置交换机间的Trunk,用802.1q封装。

1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````。

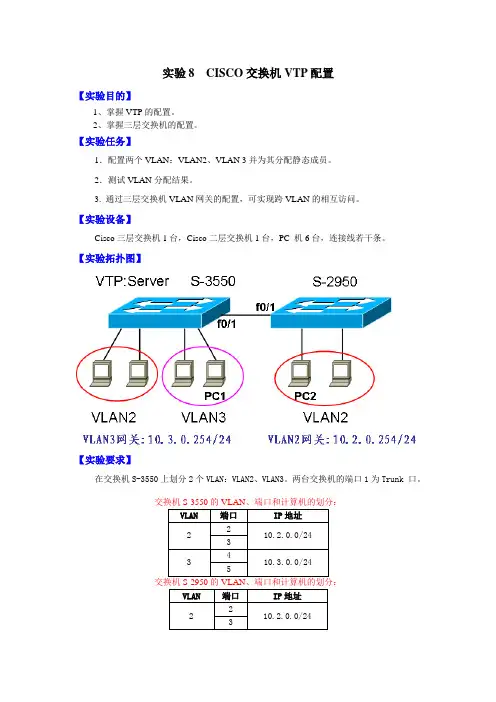

实验8 CISCO交换机VTP配置【实验目的】1、掌握VTP的配置。

2、掌握三层交换机的配置。

【实验任务】1．配置两个VLAN：VLAN2、VLAN 3并为其分配静态成员。

2．测试VLAN分配结果。

3. 通过三层交换机VLAN网关的配置，可实现跨VLAN的相互访问。

【实验设备】Cisco三层交换机1台，Cisco二层交换机1台，PC 机6台，连接线若干条。

【实验拓扑图】【实验要求】在交换机S-3550上划分2个VLAN：VLAN2、VLAN3。

两台交换机的端口1为Trunk 口。

交换机S-3550的VLAN、端口和计算机的划分：交换机S-2950的VLAN、端口和计算机的划分：【实验步骤】1、按照拓扑图把相应的设备连接好。

2、配置交换机S3550的VTP模式：Server模式、域名MYVTP、密码CISCO。

3、在交换机S3550上创建VLAN2、VLAN3。

4、把交换机S3550的端口2、3划分到VLAN2中。

5、把交换机S3550的端口4、5划分到VLAN3中。

6、查看S3550已经划分好的VLAN及相应的端口7、把交换机S3550端口1配置为主干道trunk模式8、配置交换机S2950的VTP模式：Client模式、域名MYVTP、密码CISCO9、查看S2950的VLAN划分情况10、把交换机S2950端口2、3划分到VLAN2中11、把交换机S2950端口1配置为主干道trunk模式12、配置各台PC机的IP地址、子网掩码（注意：同一VLAN的PC机必须处于同一个子网内）13、测试各台PC间的连通性（测试可得，同一VLAN的PC可以ping通，但不同VLAN的PC机不可以ping通）14、在交换机S3550上配置三层交换机，分别把VLAN2、VLAN3的网关（即VLAN的IP地址）设置为10.2.0.254/24、10.3.0.254/2415、配置各台PC机的网关（注意：处于哪一个VLAN内的PC机就必须配置其网关为对应VLAN的网关）16、再次测试各台PC间的连通性（测试可得，无论是相同VLAN或者不同VLAN的PC都可以ping通，即可以实现不同VLAN间的通信）。

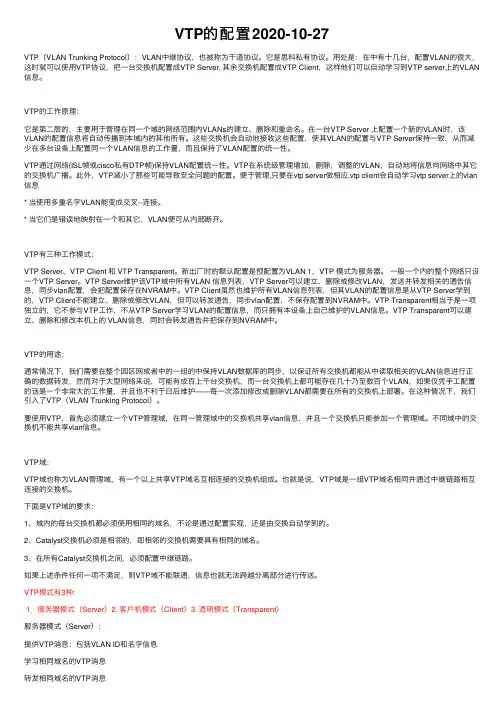

VTP的配置2020-10-27VTP（VLAN Trunking Protocol）：VLAN中继协议，也被称为⼲道协议。

它是思科私有协议。

⽤处是：在中有⼗⼏台，配置VLAN的很⼤，这时就可以使⽤VTP协议，把⼀台交换机配置成VTP Server, 其余交换机配置成VTP Client，这样他们可以⾃动学习到VTP server上的VLAN 信息。

VTP的⼯作原理：它是第⼆层的，主要⽤于管理在同⼀个域的⽹络范围内VLANs的建⽴、删除和重命名。

在⼀台VTP Server 上配置⼀个新的VLAN时，该VLAN的配置信息将⾃动传播到本域内的其他所有。

这些交换机会⾃动地接收这些配置，使其VLAN的配置与VTP Server保持⼀致，从⽽减少在多台设备上配置同⼀个VLAN信息的⼯作量，⽽且保持了VLAN配置的统⼀性。

VTP通过⽹络(ISL帧或cisco私有DTP帧)保持VLAN配置统⼀性。

VTP在系统级管理增加，删除，调整的VLAN，⾃动地将信息向⽹络中其它的交换机⼴播。

此外，VTP减⼩了那些可能导致安全问题的配置。

便于管理,只要在vtp server做相应,vtp client会⾃动学习vtp server上的vlan 信息* 当使⽤多重名字VLAN能变成交叉--连接。

* 当它们是错误地映射在⼀个和其它，VLAN便可从内部断开。

VTP有三种⼯作模式：VTP Server、VTP Client 和 VTP Transparent。

新出⼚时的默认配置是预配置为VLAN 1，VTP 模式为服务器。

⼀般⼀个内的整个⽹络只设⼀个VTP Server。

VTP Server维护该VTP域中所有VLAN 信息列表，VTP Server可以建⽴、删除或修改VLAN，发送并转发相关的通告信息，同步vlan配置，会把配置保存在NVRAM中。

VTP Client虽然也维护所有VLAN信息列表，但其VLAN的配置信息是从VTP Server学到的，VTP Client不能建⽴、删除或修改VLAN，但可以转发通告，同步vlan配置，不保存配置到NVRAM中。

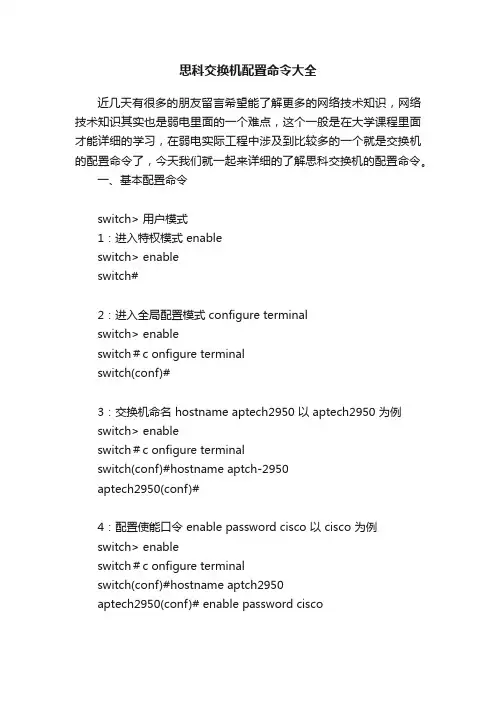

思科交换机配置命令大全近几天有很多的朋友留言希望能了解更多的网络技术知识，网络技术知识其实也是弱电里面的一个难点，这个一般是在大学课程里面才能详细的学习，在弱电实际工程中涉及到比较多的一个就是交换机的配置命令了，今天我们就一起来详细的了解思科交换机的配置命令。

一、基本配置命令switch> 用户模式1：进入特权模式 enableswitch> enableswitch#2：进入全局配置模式 configure terminalswitch> enableswitch＃c onfigure terminalswitch(conf)#3：交换机命名 hostname aptech2950 以 aptech2950 为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch-2950aptech2950(conf)#4：配置使能口令 enable password cisco 以 cisco 为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable password cisco5：配置使能密码 enable secret ciscolab 以 cicsolab 为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable secret ciscolab6：设置虚拟局域网 vlan 1 interface vlan 1switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface vlan 1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0 配置交换机端口 ip 和子网掩码aptech2950(conf-if)#no shut 是配置处于运行中aptech2950(conf-if)#exitaptech2950(conf)#ip default-gateway 192.168.254 设置网关地址7：进入交换机某一端口 interface fastehernet 0/17 以 17 端口为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#8：查看命令 showswitch> enableswitch# show version 察看系统中的所有版本信息show interface vlan 1 查看交换机有关 ip 协议的配置信息show running-configure 查看交换机当前起作用的配置信息show interface fastethernet 0/1 察看交换机 1 接口具体配置和统计信息show mac-address-table 查看 mac 地址表show mac-address-table aging-time 查看 mac 地址表自动老化时间9：交换机恢复出厂默认恢复命令switch> enableswitch# erase startup-configureswitch# reload10：双工模式设置switch> enableswitch＃c onfigure terminalswitch2950(conf)#hostname aptch-2950aptech2950(conf)# interface fastehernet 0/17 以 17 端口为例aptech2950(conf-if)#duplex full/half/auto 有 full , half, auto 三个可选项11：cdp 相关命令switch> enableswitch# show cdp 查看设备的 cdp 全局配置信息show cdp interface fastethernet 0/17 查看 17 端口的 cdp 配置信息show cdp traffic 查看有关 cdp 包的统计信息show cdp nerghbors 列出与设备相连的 cisco 设备12：csico2950 的密码恢复拔下交换机电源线。

思科模拟器配置三层交换机局域网的详解推荐文章电脑交换机的使用方法详解热度：Cisco路由器交换机配置命令详解热度： Cisco交换机密码破解详解热度： cisco2960交换机安装配置基础详解热度：思科交换机配置教程详解热度：你还在为不知道思科模拟器配置三层交换机局域网的详解而烦恼么?接下来是小编为大家收集的思科模拟器配置三层交换机局域网的详解教程，希望能帮到大家。

思科模拟器配置三层交换机局域网的详解的方法：1. 交换机支持的命令：设置交换机名字为yzhSwitch> 进入超级终端控制台Switch>enable 进入交换机特权模式Switch#Switch#configure terminal 进入交换机全局配置模式Switch(configure)#hostname yzh 改变名字为XXX交换机基本状态：switch: ;ROM状态，路由器是rommon>hostname> ;用户模式hostname# ;特权模式hostname(config)# ;全局配置模式hostname(config-if)# ;接口状态交换机口令设置：switch>enable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname ；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xxswitch#exit ；返回命令交换机VLAN设置：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2switch(config-if)#switchport mode trunk ；设置为干线switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan 不明白switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继何为中继，功能作用，二层到三层设置中继模式switch(config)#vtp domain ；设置发vtp域名什么是vtpswitch(config)#vtp password ；设置发vtp密码switch(config)#vtp mode server ；设置发vtp模式switch(config)#vtp mode client ；设置发vtp模式交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address ；设置IP地址switch(config)#ip default-gateway ；设置默认网关switch#dir flash: ；查看闪存交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息2. 路由器支持的命令：路由器显示命令：router#show run ；显示配置信息router#show interface ；显示接口信息router#show ip route ；显示路由信息router#show cdp nei ；显示邻居信息router#reload ；重新起动路由器口令设置：router>enable ；进入特权模式router#config terminal ；进入全局配置模式router(config)#hostname ；设置交换机的主机名router(config)#enable secret xxx ；设置特权加密口令router(config)#enable password xxb ；设置特权非密口令router(config)#line console 0 ；进入控制台口router(config-line)#line vty 0 4 ；进入虚拟终端router(config-line)#login ；要求口令验证router(config-line)#password xx ；设置登录口令xx router(config)#(Ctrl+z) ；返回特权模式router#exit ；返回命令路由器配置：router(config)#int s0/0 ；进入Serail接口router(config-if)#no shutdown ；激活当前接口router(config-if)#clock rate 64000 ；设置同步时钟router(config-if)#ip address ；设置IP地址router(config-if)#ip address second ；设置第二个IP router(config-if)#int f0/0.1 ；进入子接口router(config-subif.1)#ip address ；设置子接口IProuter(config-subif.1)#encapsulation dot1q ；绑定vlan中继协议router(config)#config-register 0x2142 ；跳过配置文件router(config)#config-register 0x2102 ；正常使用配置文件router#reload ；重新引导路由器文件操作：router#copy running-config startup-config ；保存配置router#copy running-config tftp ；保存配置到tftprouter#copy startup-config tftp ；开机配置存到tftprouter#copy tftp flash: ；下传文件到flashrouter#copy tftp startup-config；下载配置文件ROM状态：Ctrl+Break ；进入ROM监控状态rommon>confreg 0x2142 ；跳过配置文件rommon>confreg 0x2102 ；恢复配置文件rommon>reset ；重新引导rommon>copy xmodem: flash: ；从console传输文件rommon>IP_ADDRESS=10.65.1.2 ；设置路由器IPrommon>IP_SUBNET_MASK=255.255.0.0 ；设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ；指定TFTP服务器IPrommon>TFTP_FILE=c2600.bin ；指定下载的文件rommon>tftpdnld ；从tftp下载rommon>dir flash: ；查看闪存内容rommon>boot ；引导iOS静态路由：ip route ；命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ；静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ；默认路由举例动态路由：router(config)#ip routing ；启动路由转发router(config)#router rip ；启动RIP路由协议。

思科交换机模拟软件使用教程第二步：启动思科交换机模拟软件安装完成后，您可以在计算机上的应用程序菜单中找到并启动思科交换机模拟软件。

第三步：创建虚拟网络拓扑在思科交换机模拟软件的主界面上，您将看到一个拓扑设计器。

您可以使用拓扑设计器来创建您所需的虚拟网络拓扑。

您可以通过拖动和放置不同的交换机、路由器和主机设备来构建您的拓扑。

第四步：配置设备一旦您创建了虚拟网络拓扑，您可以点击相应的设备来对其进行进一步的配置。

这包括设置IP地址、子网掩码、网关、VLAN等。

您可以通过双击设备或右键单击设备并选择“配置”选项来进行配置。

第五步：建立连接在配置每个设备时，您还需要建立设备之间的连接。

您可以使用拓扑设计器上的连接工具来建立连接。

只需点击连接工具并拖动鼠标到另一个设备上，然后释放鼠标即可建立连接。

第六步：执行命令一旦设备之间建立了连接，您可以通过命令行界面（CLI）来执行命令。

您可以打开每个设备的命令行界面，并在该界面中输入命令。

您可以使用一些常见的命令，例如ping、tracert、show ip interface等来测试设备之间的连接和配置。

第七步：保存和加载拓扑第八步：实验和学习现在，您可以开始进行实验和学习了。

尝试不同的配置和命令，熟悉交换机的运行和功能。

您可以使用思科交换机模拟软件来模拟各种场景，例如VLAN配置、故障排除、网络拓扑优化等。

总结：思科交换机模拟软件是一种非常有用的工具，可以帮助用户在虚拟环境中进行网络交换机的实验和学习。

通过按照上述步骤创建虚拟网络拓扑、配置设备、建立连接并执行命令，用户可以模拟各种场景，并通过实验和学习更好地理解交换机的工作原理和功能。

希望本教程可以帮助您更好地使用思科交换机模拟软件。

怎么在思科模拟器上给交换机设置交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

在思科模拟器上怎么进行交换机的基本配置?交换机是基于收到的数据帧中的源M A C地址和目的M A C 地址来进行工作。

我们今天就来看看交换机的基本配置，需要的朋友可以参考下方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台p c，利用直通线使各个设备相互连接起来2、为交换机配置主机名，命令为S w i t c h e n a b l eS w i t c h#c o n f t e r m i n a lE n t e r c o n f i g u r a t i o n c o m m a n d s, o n e p e r l i n e. E n d w i t h C N T L/Z.S w i t c h(c o n f i g)#h o s t n a m e S13、为交换机配置密码，命令为：S1(c o n f i g)#e n a b l e s e c r e t c i s c oS1(c o n f i g)#l i n e v t y015S1(c o n f i g-l i n e)#p a s s w o r d c i s c oS1(c o n f i g-l i n e)#l o g i n4、配置交换机端口安全,配置命令是：S1(c o n f i g)#i n t f0/1S1(c o n f i g-i f)#s h u t d o w nS1(c o n f i g-i f)#s w i t c h m o d e a c c e s sS1(c o n f i g-i f)#s w i t c h p o r t-s e c u r i t i y5、检查交换机的M a c地址表，命令是：S1#s h o wm a c-a d d r e s s-t a b l e6、查看端口安全的设置情况，用命令为：s h o wp o r t-s e c u r i t y相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。
