人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题（共12小题）1．周末，小华帮妈妈打扫卫生时发现：用干抹布擦拭过的穿衣镜，镜面会“粘”上很多细小的绒毛。

下列有关说法正确的是（）A．干抹布与穿衣镜通过摩擦的方式创造了电荷B．玻璃镜面因摩擦带上电荷变成了导体C．镜面能“粘”细小绒毛是由于异种电荷相互吸引D．若镜面带正电，则与其摩擦的干抹布一定带负电2．关于图中静电现象，说法正确的是（）A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C．如图丙，验电器是利用了异种电荷相互吸引的原理制成的D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质3．下列应用中，属于防止静电带来危害的是（）A．静电喷涂B．静电除尘C．静电复印D．油罐车的拖地铁链4．如图所示，开关S闭合时，可能发生的现象是（）A．电池被烧坏B．L2被烧坏C．L1被烧坏D．L1不发光、L2发光5．如图所示是新能源汽车充电站的一排充电桩。

利用充电桩充电时，电动汽车的电池相当于电路中的（）A．电源B．开关C．用电器D．导线6．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．A中正电荷通过金属棒流向B，B金属箔的张角减小B．B中的自由电子通过金属棒流向A，B金属箔的张角增大C．有持续电流存在，电流方向从A到BD．电流方向从B到A7．如图所示是小明为养牛场设计的四个电路。

养牛场要求：当牛正常在牛场内吃草时开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响报警。

图中所示的电路符合要求的是（）A．B．C．D．8．下列数据最符合实际情况的是（）A．九年级物理课本的质量约30gB．小汽车在高速公路上正常行驶速度约90km/hC．教室内一盏日光灯管的电流约为1AD．我校所在地的大气压约104Pa9．用一个电源，一个开关，两个电流表和两个灯泡组成如图所示的4个不同的电路。

人教版九年级物理全一册《第十五章 电流和电路》单元测试卷（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．我们在连接电路时特别要避免电路发生短路，这是因为在短路时:A ．电源中没有电流通过B ．用电器中有很大电流通过，容易 烧坏用电器C ．电源中有很大电流通过，容易烧坏电源D ．电源正常工作，但用电器不能正常工作.2．在组成串联电路实验中，连接了如图所示的电路，当开关S 闭合时，灯L 1、L 2均不亮，某同学用一根导线并接在a 、c 两点时发现灯L 2亮，灯L 1不亮；然后将导线并接在b 、d 两点时发现L 1亮，灯L 2不亮；由此可以判断电路的故障是（ ）A ．灯L 1断路B ．灯L 2断路C ．开关接触不良D ．开关短路3．如图所示的电路连接完好，闭合开关后，下列说法正确的是（ ）A ．L 1、L 2串联B ．L 1、L 2并联C ．电路短路D ．L 1发光，L 2不发光4．两只小灯泡1L 、2L 串联在电路中，灯1L 比2L 亮，则通过它们的电流1I 与2I 的关系是A ．I 1>I 2B ．12I I <C ．12I I =D ．无法判断5．如图所示的电路中，开关装在位置a 和b 相比较（ ）A ．装在a 位置时灯会更亮一些B ．装在b 位置时灯会更亮一些C．只有装在a位置才能控制灯的亮灭D．都一样能控制灯的亮灭6．甲乙两灯串联，发现甲灯较亮，乙灯较暗，下列说法正确的是（）A．甲灯电流比较大B．乙灯电流比较大C．甲乙两灯电流一样大D．无法知道哪个电流大7．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。

第十五章电流和电路章末综合测试卷一．选择题1．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示。

由此可以判断（）A．小球A带正电B．小球B带正电C．小球A可能不带电D．小球B可能不带电2．下列说法中正确的是（）A．导体中电荷定向移动的方向即为电流的方向B．毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒C．验电器的金属箔张开是因为金属箔带上异种电荷而排斥D．橡胶手套、铅笔芯均属于导体3．在电路中，电表是电流表，如果发生如图所示的现象，则在AB间可能连接了（）A．导线B．电铃C．电灯D．电池4．下列家用电器中，工作电流最小的是（）A．电子钟B．空调器C．微波炉D．洗衣机5．图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．6．有0～0.6A和0～3A两个量程的电流表，实验中用了0～0.6A这一量程，但在某一次测量中，实验者却读出了2.30A，则实际电流的大小应为（）A．0.43A B．0.46A C．0.70A D．2.30A7．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（）A．本实验对灯泡的规格没有要求，只要能发光即可B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性C．若拧下其中一个小灯泡，另一个灯泡将不能发光D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值8．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（）A．1.76A 0.44A B．1.76A 2.2AC．0.44A 2.2A D．0.44A 1.76A9．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

下列电路图符合要求的是（）A．B．C．D．10．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。

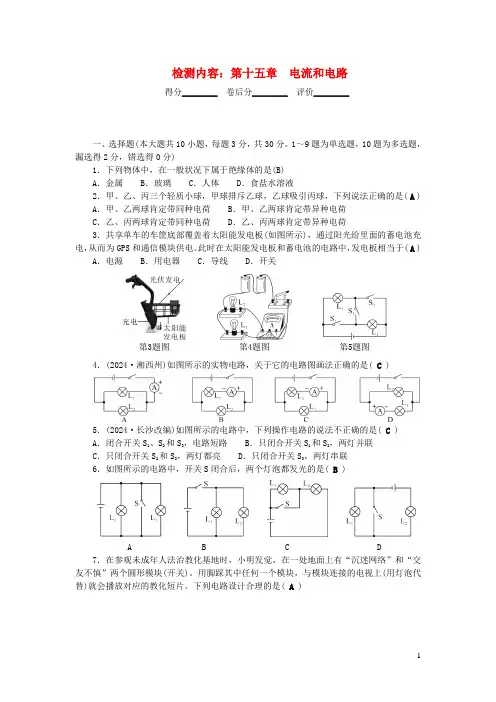

检测内容：第十五章电流和电路得分________卷后分________评价________一、选择题(本大题共10小题，每题3分，共30分。

1～9题为单选题，10题为多选题，漏选得2分，错选得0分)1．下列物体中，在一般状况下属于绝缘体的是(B)A．金属 B．玻璃 C．人体 D．食盐水溶液2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是(A ) A．甲、乙两球肯定带同种电荷 B．甲、乙两球肯定带异种电荷C．乙、丙两球肯定带同种电荷 D．乙、丙两球肯定带异种电荷3．共享单车的车筐底部覆盖着太阳能发电板(如图所示)，通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。

此时在太阳能发电板和蓄电池的电路中，发电板相当于(A ) A．电源 B．用电器 C．导线 D．开关第3题图第4题图第5题图4．(2024·湘西州)如图所示的实物电路，关于它的电路图画法正确的是( C )5．(2024·长沙改编)如图所示的电路中，下列操作电路的说法不正确的是( C )A．闭合开关S1、S2和S3，电路短路 B．只闭合开关S1和S2，两灯并联C．只闭合开关S2和S3，两灯都亮 D．只闭合开关S3，两灯串联6．如图所示的电路中，开关S闭合后，两个灯泡都发光的是( B )A B C D7．在参观未成年人法治教化基地时，小明发觉，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块(开关)。

用脚踩其中任何一个模块，与模块连接的电视上(用灯泡代替)就会播放对应的教化短片。

下列电路设计合理的是( A )8．(2024·广西北部湾)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是( D )A.0.1 AB．0.2 AC．0.3 AD．0.4 A9．如图所示，闭合开关S时，灯L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

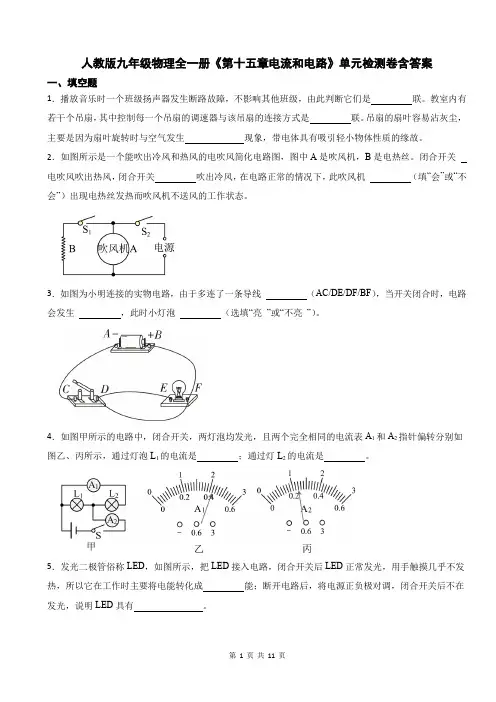

人教版九年级物理全一册《第十五章电流和电路》单元检测卷含答案一、填空题1．播放音乐时一个班级扬声器发生断路故障，不影响其他班级，由此判断它们是联。

教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是联。

吊扇的扇叶容易沾灰尘，主要是因为扇叶旋转时与空气发生现象，带电体具有吸引轻小物体性质的缘故。

2．如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。

闭合开关电吹风吹出热风，闭合开关吹出冷风，在电路正常的情况下，此吹风机（填“会”或“不会”）出现电热丝发热而吹风机不送风的工作状态。

3．如图为小明连接的实物电路，由于多连了一条导线（AC/DE/DF/BF），当开关闭合时，电路会发生，此时小灯泡（选填“亮”或“不亮”）。

4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表A1和A2指针偏转分别如图乙、丙所示，通过灯泡L1的电流是；通过灯L2的电流是。

5．发光二极管俗称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，用手触摸几乎不发热，所以它在工作时主要将电能转化成能；断开电路后，将电源正负极对调，闭合开关后不在发光，说明LED具有。

6．如图所示，为了给妈妈制作生日礼物，小红在商店购买了由两个单元组成的2m长小彩灯（每米为一个单元）。

为了知道这些小彩灯的连接方式，小红通过专用插头将彩灯接入电路，彩灯都亮了；拔下插头，随意剪断了其中一个单元的一处，再次接入电路，发现未剪单元的彩灯仍能发光，剪开的单元中两段彩灯都不再发光。

据此，你判断每个单元中的小彩灯应是联的，单元与单元之间应是联的。

二、单选题7．用如图所示的电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案。

甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R'串联接入ＭN．其中可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是0.8A D．干路电流是1.2A9．下列电学知识中，说法正确的是（）A．所有的金属都是导体，所有的非金属都是绝缘体B．绝缘体不容易导电是因为绝缘体中没有电荷C．摩擦起电的实质不是创造了新的电荷，而是电子发生了转移D．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引10．如图所示的电路中，闭合开关时，下列说法正确的是（）LA．两灯泡串联B．开关只能控制灯2L的电流D．电流方向：从电流表到开关C．电流表测的是灯111．如图所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。

下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。

一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

人教版九年级物理全一册《第十五章电流和电路》单元检测卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是A．1 A B．0.6 A C．0.4 A D．0.2 A2．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员的伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘到供电设备上能使供电系统瘫痪．下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是() A．石墨是导体，会使供电设施短路B．石墨是导体，会使供电设施断路C．石墨是绝缘体，会使供电设施短路D．石墨是绝缘体，会使供电设施断路3．某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是（）A．小灯泡L1发生短路B．小灯泡L2发生断路C．电流表使用的量程小了D．电流表的接线柱接反了4．用毛皮摩擦过的橡胶棒带上负电荷，这是因为（）A．摩擦创造了负电荷B．有原子核发生了转移C．摩擦创造了正电荷D．有电子发生了转移5．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、分子等一起按照空间尺度排序，最小的是（）A．电子B．PM2.5C．原子D．分子6．通常情况下，下列物体属于导体的是（）A．铅笔芯B．塑料尺C．橡皮D．考试试卷7．如图所示，用导线把电源、灯泡连接起来，再依次把玻璃杯、竹筷、塑料笔杆、金属小刀等接到M、N 之间，其中能使灯泡发光的是（）A．玻璃杯B．竹筷C．塑料笔杆D．金属小刀8．如图是一款无线电动拖地机，它主体下端的电动机可带动抹布擦地，前端的LED灯可照明。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。

这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。

下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。

第十五章《电流和电路》检测卷一、选择题(每小题5分,共35分)1.下列物品中,通常情况下属于导体的是 ( )A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( ) A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷4.如图所示的电路,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关5.如图所示,下列说法正确的是( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L2亮D.闭合S1、S2,断开S3,只有灯L1亮6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是 ( )7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是( )A.若灯L1亮,则灯L可能断路B.若灯L1亮,则灯L一定短路C.若灯L1不亮,则M一定断路D.若灯L1不亮,则M一定短路二、填空题(每空3分,共39分)8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有 的性质.9.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”.“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽 (填“一定带电”“一定不带电”或“可能带电”);在摩擦起电过程中 (填“产生了”或“没有产生”)新的电荷.10.静电粉末喷涂是一种新型涂装工艺.固体粉末涂料经喷枪喷出后成为带负电荷的微粒,由于　,涂料会被吸附到带正电荷的工件上,经加热烘烤固化后成为均匀的膜层.带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流,该电流的方向与涂料微粒的运动方向 (填“相同”或“相反”).11.如图甲所示的电路中,开关S1、S2闭合后,A2与L2是 (填“串”或“并”)联的,电流表A1测量的是通过 (填“干路”“L1”或“L2”)的电流,电流表A2的指针偏转情况如图乙所示,电流表的示数为 A.12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置的点火器中有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在 (填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点燃烟花前,定时器(相当于导线)在电路中应处于 状态,目的是 .三、作图题(每小题4分,共8分)13.如下图所示,用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.14.设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.四、实验探究题(第15小题8分,第16小题10分,共18分)15.在“连接串联电路”实验中,实验电路如图所示.(1)在连接电路时,开关应该处于 状态.(2)连接好电路后闭合开关S,小慧发现L 1、L 2两只灯泡都不亮,她用手按一下灯泡L 1,L 1、L 2仍然不亮,按一下灯泡L 2,两灯都亮,松开手两灯又都不亮,则故障可能是 (填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”).(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S 换接到L 1和L 2之间、L 1和电池负极之间,观察到同样的现象.这样操作的目的是探究 .16.在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行 ,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L 1和L 2发光、电流表A 1和A 2有示数、电流表A 示数为零.则电路故障可能是 .(4)排除故障,进行实验,小方记录了如下数据. 实验次数L 1的电流I 1/A L 2的电流I 2/A 干路电流I /A 10.1 0.1 0.2 20.3 0.3 0.6 30.4 0.4 0.8 分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以 ,再进行实验.答案解析1.D　【解题思路】　通常情况下,塑料安全帽、布手套、橡胶鞋不容易导电,属于绝缘体,钢尺容易导电,属于导体,D正确.2.B　【解题思路】　毛皮与橡胶棒摩擦,这个过程橡胶棒得到电子,带负电,电子发生了转移,不是创造了电子,A错,B正确;用带负电的橡胶棒去接触验电器的金属球时,橡胶棒上部分电子会转移到验电器上,验电器的金属球和两个金属箔片都带上了负电,由于同种电荷相互排斥,故两个金属箔片会张开,C、D错.3.C　【解题思路】　由题可知,丙带正电荷,与乙相斥,则乙带正电荷;乙与甲相吸,则甲可能带负电荷,也可能不带电,故选C.4.C　【解题思路】　观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.5.A　【解题思路】　闭合S2,断开S1、S3,灯L1、L2串联,A正确;闭合S1、S3,断开S2,灯L1、L2并联,B错;闭合S2、S3,断开S1,L2被短路,只有L1发光,C错;闭合S1、S2,断开S3,L1被短路,只有L2发光,D错.6.C　【解题思路】　A选项中,闭合任何一个开关,只有该开关所在支路的用电器工作,不符合要求;B选项中,只闭合下方的开关时,两用电器均不工作,不符合要求;C选项中,闭合任何一个开关,两用电器均同时工作,符合要求;D选项中,只闭合任何一个开关,两用电器均不工作,不符合要求.7.AC　【解题思路】　若是灯L断路,其他地方完好,换上新灯泡后能发光;若是灯L短路,其他地方完好,换上新灯泡后能发光;若是电动机断路,换上新灯泡后电路还是断路,不能发光;若是电动机短路,则灯L不会熄灭.综上可知,换上新灯泡L1后能发光,可能是灯L断路或灯L短路;换上新灯泡L1后不能发光,只能是电动机断路.二、填空题(每空3分,共39分)8.　同　排斥　吸引轻小物体【解题思路】　用塑料梳子梳头时,头发由于与梳子摩擦而带上了电荷,同种电荷相互排斥,所以越梳头发越蓬松;由于带电体有吸引轻小物体的性质,所以带电的梳子能吸引碎纸屑.9.　可能带电　没有产生【解题思路】　琥珀经摩擦后带上了电荷,带电体具有吸引轻小物体的性质,被吸引的轻小物体可能不带电,也可能带与琥珀所带电荷不同的电荷;摩擦起电的实质是电子的转移,失去电子的物体带正电,得到电子的物体带负电,所以摩擦起电现象中没有新电荷产生.10.　异种电荷相互吸引　相反【解题思路】　固体粉末涂料带负电荷,工件带正电荷,由于异种电荷相互吸引,所以涂料会被吸附在工件上.物理学规定正电荷定向移动的方向为电流的方向,所以该电流的方向与涂料微粒的运动方向相反.11.　串　干路　0.2812.　a　通路　进行倒计时,避免点火器点燃烟花造成人员伤害【解题思路】　由题知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路,由电路图可知,开关S应安装在a处.由电路图可知,定时器与点火器并联,点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害.三、作图题(每小题4分,共8分)13.　如图所示.14.　如图所示.【解题思路】　开关S闭合后,若导线EF完好则灯亮电铃不响;而当导线EF被扯断后灯亮且电铃响,说明导线EF和电铃并联,导线EF完好时,电铃被短路.从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将EF并联在电铃两端,如答案图所示.四、实验探究题(第15小题8分,第16小题10分,共18分)15.　(1)断开　(2)L2与灯座接触不良　(3)在串联电路中开关的作用与位置的关系16.　(1)试触　(2)如图所示.　(3)电流表A被短路　(4)将L1(或L2)换成另一个规格不同的灯泡知故障可能是电流表A被短路.。

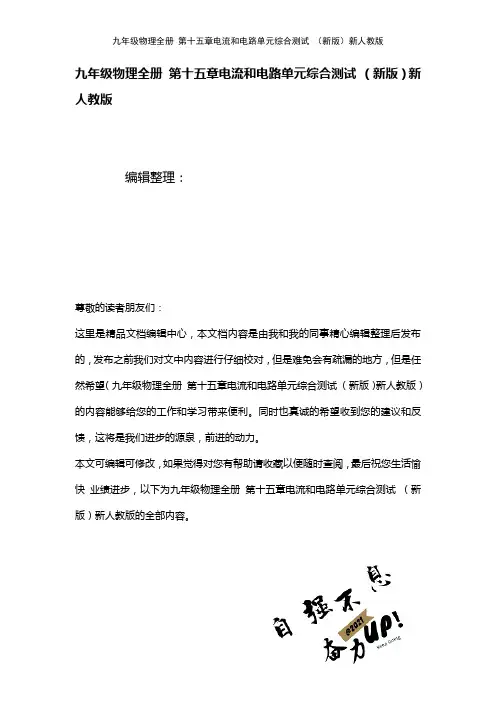

九年级物理全册第十五章电流和电路单元综合测试（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十五章电流和电路单元综合测试（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十五章电流和电路单元综合测试（新版）新人教版的全部内容。

第十五章电流和电路班级姓名一、单项选择题（每小题3分，共27分）1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是( ）A.梳头时，空气进入头发 B。

头发和梳子摩擦后,头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、某家用电器正常工作时,通过的电流大约为5 A，该用电器可能是( ） A．电视机 B．空调 C．白炽灯 D．洗衣机3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（） A．控制变量法 B．模型法 C．类比法 D．归纳法4、下列四组物体中，都属于绝缘体的一组是（ )A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料 D。

大地、人体、陶瓷5、如图所示的电路中，哪个电路是正确的( ）6、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A.一定是并联B.可以是串联，也可以是并联C。

一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联7、如图所示的电路中，有可能造成电源和电流表都损坏的是（）8、电路中能产生持续电流的条件是（）A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源，还要形成通路9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
