空气-水换热器换热性能的测试实验

实验五 套管换热器传热实验实验学时： 4 实验类型：综合实验要求：必修 一、实验目的通过本实验的学习，使学生了解套管换热器的结构和操作方法，比较简单内管与强化内管的差异。

二、实验内容1、测定空气与水蒸汽经套管换热器间壁传热时的总传热系数。

2、测定空气在圆形光滑管中作湍流流动时的对流传热准数关联式。

3、测定空气在插入螺旋线圈的强化管中作湍流流动时的对流传热准数关联式。

4、通过对本换热器的实验研究，掌握对流传热系数i α的测定方法。

三、实验原理、方法和手段两流体间壁传热时的传热速率方程为 m t KA Q ∆= （1）式中，传热速率Q 可由管内、外任一侧流体热焓值的变化来计算，空气流量由孔板与压力传感器及数字显示仪表组成的空气流量计来测定。

流量大小按下式计算：10012t t PA C V ρ∆⨯⨯⨯=其中：0C —孔板流量计孔流系数，0.65；0A —孔的面积，2m ；（可由孔径计算，孔径m d 0165.00=） P ∆—孔板两端压差，kPa ；1t ρ—空气入口温度（即流量计处温度）下的密度，3/m kg 。

实验条件下的空气流量V （h m /3）需按下式计算：11273273t t V V t ++⨯=其中：t —换热管内平均温度，℃；1t —传热内管空气进口（即流量计处）温度，℃。

测量空气进出套管换热器的温度t ( ℃ )均由铂电阻温度计测量，可由数字显示仪表直接读出。

管外壁面平均温度W t ( ℃ )由数字温度计测出，热电偶为铜─康铜。

换热器传热面积由实验装置确定，可由（1）式计算总传热系数。

流体无相变强制湍流经圆形直管与管壁稳定对流传热时，对流传热准数关联式的函数关系为：),,(d l P R f Nu r e =对于空气，在实验范围内，r P 准数基本上为一常数；当管长与管径的比值大于50 时，其值对Nu 准数的影响很小，故Nu 准数仅为e R 准数的函数，因此上述函数关系一般可以处理成：me R B Nu ⋅=式中，B 和 m 为待定常数。

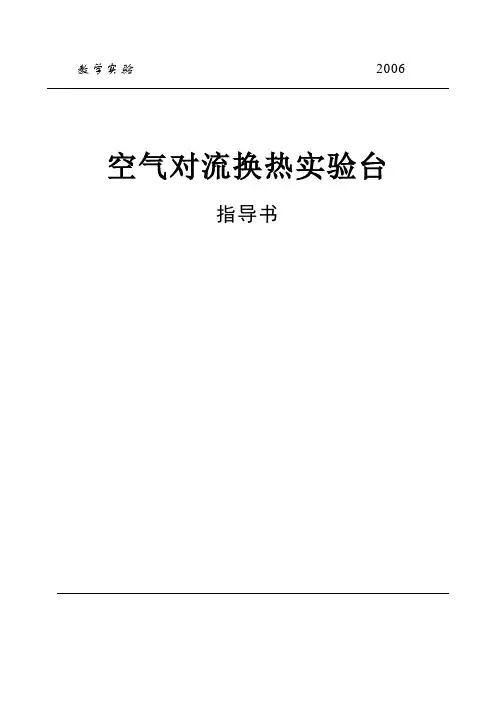

教学实验2006空气对流换热实验台指导书目录1. 空气横掠圆管换热实验台实验指导书 (1)2. 翅片管束管外放热和阻力实验指导书 (6)3. 空气横掠平板换热实验台实验指导书 (17)4. 小型气水换热器实验台实验指导书 (19)5. 空气横掠可旋转圆管换热实验台实验指导书 (20)1.空气横掠圆管换热实验台实验指导书一、实验目的1,了解实验装置,熟悉空气流速及管壁温度的测量的方法,掌握测量仪器仪表的使用方法2,测定空气横掠单管平均表面传热系数,并将结果整理成准则关系式.3,掌握强制对流换热实验数据的处理及误差分析方法二、实验原理与实验装置根据对流换热的量纲分析,稳态强制对流换热规律可以用下列准则关系式来表示:经验表明上式可以表示成下列形式：(1)对于空气,当温度变化不大时,普朗特书Pr变化很小,可以作为常数处理.故(1)式可表示为（2）本实验的任务就是确定之值。

因此就需要测定数中所包含的各个物理量。

其中管径d为已知量，物性λ、,按定性温度查表确定.表面传热系数不能直接测出，必须通过测加热量,壁温及流体平均温度,根据(3)式来计算:（3）其中：电加热功率：单管外表面积试验装置结构及工作原理如图一所示：图1实验风洞系统简图1.风机支架2.风机3.风量调节手轮4.过渡管5.测压管6.测速段7. 过渡管8.测压管9.实验管段10. 测压管11.吸入管12.支架13. 加热元件14.控制盘三、实验步骤1．将皮托管与差压传感器连接好、校正零点；连接热电偶，再将加热器、功率表以及调压变压器的线路连接好。

经指导老师检查确认无误后，准备启动风机。

2．在关闭风机出口挡板的条件下启动风机，让风机空载启动，然后根据需要开启出口挡板，调节风量。

3．在调压变压器指针位于零位时，合电闸加热实验管，根据需要调整变压器，使其在某一热负荷下加热，并保持不变，使壁温达到稳定(壁温热电偶的温度在三分钟内保持读数不变，即可认为已达到稳定状态)后，开始记录热电偶温度、电功率、空气进出口温度。

【实验报告1-4】换热器换热性能实验实验目的：1、通过实验，了解不同传热面积、传热流量等因素对换热器的换热性能的影响；2、掌握换热器的使用方法和注意事项；3、了解热力制冷冷水机组换热器的工作原理及性能特点。

实验原理：热力制冷冷水机组换热器是将制冷剂从低温区域吸收热量后，通过空气或水对流将热量传递到环境中，从而实现制冷的过程。

其中，传递热量的部分即为换热器。

换热器的换热性能主要由以下因素影响：1、传热面积：换热器传热面积越大，换热器的传热性能越好；2、传热流量：换热器传热流量越大，换热器的传热性能越好；3、换热介质：换热介质的热传导率越大，换热器的传热性能越好；4、壳体结构：壳体结构越紧密，换热器的传热性能越好；5、流体流速：流体流速越大，换热器的传热性能越好。

实验设备：本实验采用的设备有：1、热力制冷冷水机组换热器；2、流量计、压力表等实验配套设备；3、水、空气等流体介质。

实验步骤：1、按照实验要求设置流量和传热面积；2、开启冷水机组和换热器，保证介质在流动状态；3、测量水、空气介质的压力和流量，记录数据；4、根据记录的数据，计算换热器的传热效率。

实验数据处理：测量完成后，需要对收集到的数据进行处理。

首先，计算出实验中所涉及的有关数据，如传热系数、传热效率等。

其次，对实验结果进行分析，找出影响换热器换热性能的因素，并进行总结。

实验注意事项：1、在使用换热器时，需要事先清洗干净；2、在设定流量和传热面积时，应注意范围不能超过实验设备的最大限度；3、实验过程中，应注意观察实验设备是否正常运行，防止出现故障；4、测量时应精确记录实验数据，避免误差；5、实验完成后，应及时清理实验设备并做好记录。

实验结论：通过实验，我们得到了不同传热面积、传热流量等因素对换热器换热性能的影响。

在实验中，我们发现流量和传热面积是影响换热效率的两个重要因素，其对于换热效率产生的影响较大。

同时，我们也了解了热力制冷冷水机组换热器的工作原理及性能特点。

传热实验一、实验目的1、熟悉套管换热器、列管换热器的结构及操作方法；2、通过对套管换热器空气-水蒸汽传热性能的实验研究，掌握对流传热系数的测定方法；3、确定套管传热管强化前后内管中空气的强制湍流换热关联式，并比较强化传热前后的效果；4、通过对列管换热器传热性能实验研究，掌握总传热系数K 的测定方法，并对变换面积前后换热性能进行比较。

二、实验原理1、普通套管换热器传热系数测定及准数关联式的确定：(1)对流传热系数i α的测定：对流传热系数i α可以根据牛顿冷却定律，通过实验来测定。

i i i mQ S t α=⨯⨯∆(1)i i m iQ t S α=∆⨯(2)式中：i α—管内流体对流传热系数，W/(m 2·℃)；i Q —管内传热速率，W ；i S —管内换热面积，m 2；m t ∆—壁面与主流体间的温度差，℃。

平均温度差由下式确定：m w t t t∆=-(3)式中：t —冷流体的入口、出口平均温度，℃；w t —壁面平均温度，℃。

因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内壁温度、外壁温度和壁面平均温度近似相等，w t 用来表示，由于管外使用蒸汽，所以w t 近似等于热流体的平均温度。

管内换热面积：i i iS d L π=(4)式中：i d —内管管内径，m ；i L —传热管测量段的实际长度，m 。

由热量衡算式：21()i i pi i i Q W c t t =-(5)其中质量流量由下式求得：3600i i i V W ρ=(6)式中：i V —冷流体在套管内的平均体积流量，m 3/h ；pi c —冷流体的定压比热，kJ/(kg·℃)；i ρ—冷流体的密度，kg/m 3；pi c 和i ρ可根据定性温度查得，122i i m t t t +=为m 冷流体进出口平均温度；1i t 、2i t 、w t 、i V 可采取一定的测量手段得到。

(2)对流传热系数准数关联式的实验确定：流体在管内作强制湍流，被加热状态，准数关联式的形式为：m ni i i Nu ARe Pr =(7)其中：i i i i d Nu αλ=，i i i i i u d Re ρμ=，pi i i ic Pr μλ=。

翅片管式气-液换热器变工况下传热特性研究苑中显;刘忠秋;吴波【摘要】采用FLUENT软件对高温空气-混合硝酸盐在翅片管式换热器中的换热进行了三维数值模拟,研究其换热与流动特性.模拟主要考察对于不同压力工况下及不同Re数的高温空气,换热器的换热及阻力特性.计算结果表明:随着空气侧流速及空气压力的增加,空气侧表面换热系数都有显著增加,同时流动阻力也有所增加.低压力工况时的换热及阻力特性曲线几乎随空气流速呈线性相关,高压力工况流动和换热呈非线性趋势.将数值模拟结果与实验结果进行了对比,对数值模拟结果的准确性进行了验证,并得出了流体物性对换热器性能的影响,给出了翅片管换热器在不同条件下的换热准则方程式.【期刊名称】《制冷与空调（四川）》【年(卷),期】2018(032)005【总页数】7页(P476-482)【关键词】翅片管式换热器;数值模拟;高温空气;混合硝酸盐;压力工况【作者】苑中显;刘忠秋;吴波【作者单位】北京工业大学环能学院北京 100124;北京工业大学环能学院北京100124;北京工业大学环能学院北京 100124【正文语种】中文【中图分类】TB657.5;TQ018当前各电厂的发电装机容量与电网容量都是按照最大需求建设，随电网峰谷差日趋增大，必然导致非用电高峰时发电机组的停机或低负荷运行及电网容量浪费。

2012年全国常规燃煤发电机组发电总负荷系数仅为52.1%[1]，电网负荷利用系数也小于55%[2]。

储能[3]可大幅提高火电机组实际运行效率，增强电网输电能力。

超临界压缩空气储能系统利用低谷电，将空气压缩并储存在储气罐中，使电能转化为空气的内能存储起来，它解决了常规压缩空气储能系统面临的依靠化石燃料、储能密度低、依靠大型储气室、响应速度慢等问题[4]。

在超临界压缩空气过程中，空气的温度会随之升高，这部分热量如何被有效蓄集具有重要的研究意义[5]。

本文设计出一种翅片管式气-液换热器，可把这部分热量储存在熔融盐中[6]。

传热系数测定的实验（水蒸气-空气体系）一.实验目的1.了解管套式换热器的结构2.观察水蒸气在水平换热管外壁上的冷凝现象，判断冷凝类型3.测定水蒸气—空气在换热器中的总传热系数K和对流给热系数a，加深对其概念和影响因素的理解。

4.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值5.掌握热电偶测量温度的原理和方法二.实验原理1.总传热系数的测定在套管换热器中，环隙通以水蒸气，内管通冷空气，水蒸气冷凝放出热量加热空气。

当冷热液体在换热器内进行稳定传热时，该换热器同时满足热量衡算和传热速率方程，若忽略热损失，公式如下：Q=KAΔt m=q m c p(t2-t1)三．实验内容1.衡量水蒸气-空气通过换热器的总传热系数K对实验数据进行线性回归，求出准数方程Nu=ARe m pr0.4中的常数A，M的值2.通过计算分析影响总传热系数的因素四.实验装置来自蒸汽发生器的水蒸气进入不锈钢套管换热器，与来自风机的空气进行热交换，冷凝水通过管道排入地沟，冷空气经转自流量计进入套管换热器内管热交换后装置。

实验流程如图：五．实验步骤1.检查蒸汽发生器的仪表和水位是否正常。

2.打开换热器的总电源开关，打开仪表电源开关，观察仪器读数是否正常。

3.当蒸汽压稳定后，排除蒸汽发生器到实验装置之间管道中的冷凝水，防止夹带冷凝水的蒸汽损坏压力表及压力变送器。

4.打开换热器内的不凝性气体排除阀。

5.刚开始通入蒸汽时，要仔细调节蒸气进口阀的开度，让蒸气徐徐流入换热器中，逐渐加热，由冷态转变为热态，不得少于10MIN。

6.恒定空气流量，改变蒸气压，测量4组实验数据。

改变客气流量，恒定蒸汽压，测量4组数据7.实验完毕，清理实验场地。

传热系数测定的实验（水-热空气体系）一.实验目的1.了解列管式换热器的结构。

2.测定水-热空气在换热器中的总传热系数K和对流给热系数α加深对其概念影响因素的理解。

3.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值4.掌握热电偶测量温度的原理和方法二．实验原理在列管式换热器中，壳程通冷水，管程通热空气，热空气冷却放热加热水。

浙江科技学院实验报告化工原理课程名称：学院：专业班：姓名：学号：同组人员：实验时间：年月日指导教师：一、实验课程名称：化工原理二、实验项目名称：空气－蒸汽对流给热系数测定 三、实验目的和要求：1、 了解间壁式传热元件，掌握给热系数测定的实验方法。

2、 掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。

3、 学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。

四、实验内容和原理实验内容：测定不同空气流量下进出口端的相关温度，计算α，关联出相关系数。

实验原理：在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交换，称为间壁式换热。

如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热，固体壁面的热传导和固体壁面对冷流体的对流传热所组成。

达到传热稳定时，有()()()()m m W M W p p t KA t t A T T A t t c m T T c m Q ∆=-=-=-=-=221112222111αα（4－1）热流体与固体壁面的对数平均温差可由式（4—2）计算，()()()22112211lnW W W W m W T T T T T T T T T T -----=- （4－2）式中：T W 1 －热流体进口处热流体侧的壁面温度，℃；T W 2 －热流体出口处热流体侧的壁面温度，℃。

固体壁面与冷流体的对数平均温差可由式（4—3）计算，()()()22112211lnt t t t t t t t t t W W W W m W -----=- （4－3）式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃；t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。

热、冷流体间的对数平均温差可由式（4—4）计算，Tt图4－1间壁式传热过程示意图()()12211221m t T t T ln t T t T t -----=∆ （4－4）当在套管式间壁换热器中，环隙通以水蒸气，内管管内通以冷空气或水进行对流传热系数测定实验时，则由式（4－1）得内管内壁面与冷空气或水的对流传热系数，()()MW p t t A t t c m --=212222α （4－5）实验中测定紫铜管的壁温t w1、t w2；冷空气或水的进出口温度t 1、t 2；实验用紫铜管的长度l 、内径d 2，l d A 22π=；和冷流体的质量流量，即可计算α2。

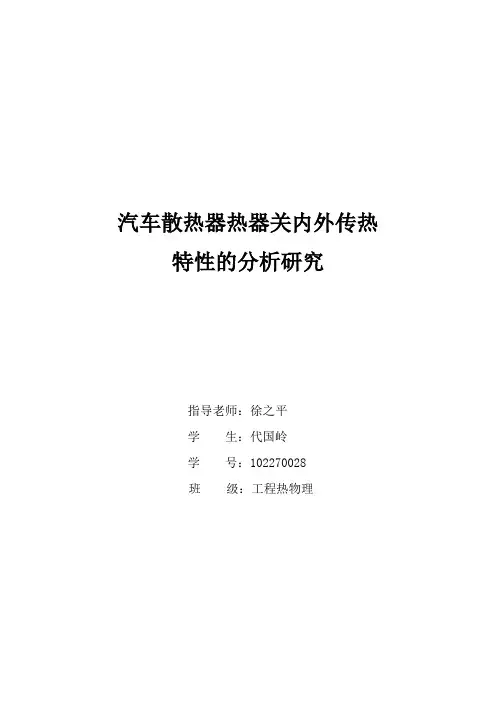

汽车散热器热器关内外传热特性的分析研究指导老师：徐之平学生：代国岭学号：102270028班级：工程热物理汽车散热器热器关内外传热特性的分析研究摘要本实验对南方英特空调有限公司生产的用于马自达2型车的散热器进行了实验计算，分析该散热器在一定进口温度条件下的标准散热量、换热系数、工质出口温度、工质流量、热平衡误差、对数平均温差、阻力损失和效能等等。

通过一系列的分析计算，可以知道散热器的各种性能，这样才能将散热器安装到对应的车型上，保证散热性能良好。

关键词：对流换热、传热特性、换热器近年来我国的汽车生产量在持续增长，汽车的小型化及小排量使得对汽车的散热要求越来越高，散热水箱体积越来越小的同时散热性能必须达到规定的散热要求，并且阻力损失要小(不能无限制的提工质的流速)，散热器结构紧凑，散热管和散热翅带布局要合理，散热管采用错排的排列方式，散热管和散热翅带采用钎焊接以减小接触热阻，增大气侧散热面积和扰动，减小热边界层的厚度增大气侧换热系数，使散热器的换热性能大幅度增加。

一、实验原理：实验所用的马自达二型车用散热水箱如下图一示，其几何尺寸见表，实验时，热水在关内流动，空气横掠翅片管束，两种流体以逆流的方式进行热量的传递。

试验主要分为两个部分：一是当管内水的流量为定值时，变化横掠管束的空气流量；二是管外横掠翅片管束的空气流量为定值，变化管内水的流量。

最后分别对这两种情况进行传热性能和阻力特性的分析研究。

全部试验数据均在稳态工况时由计算机采集，并将最终结果在打印机上输出。

对所测得实验数据进行分析之后，利用散热器中水散失的热量等于空气带走的热量，就可以分析散热器的各种散热性能和效率。

图一二、实验仪器2.1散热器水箱及相关器材的尺寸2.2三、热力计算1、计算水侧出口温度：w w1w2T -T T ∆= （1）2、水侧放热量计算：)t t (CpG w2w1ww -⨯=Φw （2）其中Cpw 采取线性插值的方法求得。

实验一 换热器性能实验1、 水-水换热器性能实验一、实验目的通过本实验加深学生对水－水换热器的认识，了解对该类型的换热器的测试方法。

二、实验的主要内容本实验通过测量数据：1）冷、热流体的体积流量；2）冷、热流体的进、出口温度；3）冷、热流体的进出口压力降。

计算传热系数，分析水-水换热器的传热性能。

三、实验设备和工具冷水机组，冷却塔，水-水换热器，涡轮流量计，水泵，冷媒泵，恒温器，温度传感器，压力传感器。

四、实验原理右图表示通过平壁的传热方式，平壁左侧的高温流体经平壁把热量传递给平壁右侧的低温流体。

一般来说，传热过程中传递的热量正比于冷、热流体的温差及传热面积，它们之间的关系可用传热方程式表示：Q K F t =⋅⋅∆ W式中 Q ——单位时间通过平壁的传热量，W ；F ——传热面积，2m ；t ∆——冷、热流体间的温差，℃；K ——传热系数，2(W m ⋅℃)当F=12m ,t ∆=1℃时，Q=K, 表明传热系数在数值上等于温差为1℃，面积为12m 时的传热率。

传热系数是热交换设备的一个重要指标，传热系数愈大，传热过程愈激烈。

本实验原理图如图所示：五、实验方法和步骤1、实验方法在实验开始前，应检查设备、管线及测量仪表的可靠性。

开始运行后，应及时排净设备内的气体，使设备在完全充满实验流体的条件下运行并调节至试验工况（或指定工况），即需要调节换热器两侧流体的进口温度稳定在设定值附近，这两个参数允许的偏差范围按如下规定：实验中，冷侧流体进口温度通过恒温器2电加热器控制，热侧流体进口温度通过恒温器1电加热器控制。

在每个测定工况（或指定工况）下，均应稳定运行30min 后，方可测定数据。

在每个测定工况（或指定工况）下，热平衡的相对误差均不得大于5%。

热侧流体换热量为：1111131()Q Cp G t t ρ=⋅⋅⋅- 式中，1Q ——换热器热侧换热量（kW ）；1Cp ——热侧流体的比热容 （()kJ kg K ⋅）； 1G ——由涡轮流量计1测得的热侧流体体积流量（3m s ）； 1ρ——热侧流体密度（3/kg m ）； 13T ——热侧流体进口温度（℃）； 14T ——热侧流体出口温度（℃）。

对流传热系数及准数关联式常数的测定实验报告1.前言研究说明，参加到换热器换热管中的扰流子添加物可以使换热管内流动的液体产生明显的螺旋运动。

换句话说，在换热器换热管中参加扰流子添加物，就相当于在换热器换热管中参加空隙率ε≥95%的多孔体，当换热器换热管中流动的液体流经这些扰流子添加物以后，流道内将产生明显的弥散流动效应，在低雷诺数下〔Re≥300〕，由于弥散流动的促进，使换热器换热管中的液体转变为湍流。

湍流状态的流动液体其总热阻是所有流态液体中最小的，由于换热器换热管中湍流状态的流动液体热阻非常小，所以，换热器的传热系数〔K〕值将大大增加。

在高的传热系数〔K〕值状态下，换热器中扰流子强化传热的效果就会非常明显。

当然换热器中的扰流子对流经换热管的不同介质，其强化传热的效果是有区别的。

并且，换热管内扰流元件的形状和在传热面上的安装方法，对传热和流阻都有影响，一般可通过实验确定其最正确形式。

例如试验说明：在管道的全长填满螺旋形金属丝与连续设置螺旋圈相比，后者在传热性能不变时可减小流阻。

关于扰流子强化传热的原理，还有许多其它见解，有的专家认为扰流子强化传热是基于加大了传热面积和粗糙度，这无疑是正确的。

但试验说明，即使不紧贴壁面安装，则轴向固定在流道中心的扰流子也能使α值加大，有人解释为填充物能产生持续不断的涡流，并沿流向产生一个中心旋转流，在离心力的影响下使管中心的流体与壁面边界层流体充分混合。

从而减薄了边界层，强化了传热。

总的看，有关扰流子强化传热的理论还不完备和一致，一些数据仅来自实验，有待于更多的科研人员开发和利用。

在换热器换热管中加扰流子添加物，最明显的特点就是大大增强了换热管内侧的换热系数。

试验说明，在换热器换热管中加扰流子添加物，换热管内侧换热系数可比光管提高3.5倍以上。

扰流子强化传热除了减少金属消耗，它还可以提高工厂热能利用效率，降低能耗。

目前，一些设计追求高热强度，而管壳式换热器由于传热效率低，设计中采用的主要手段是选择提高对数平均温差，这要导致能耗的大幅度增加。

实验一 换热器换热性能实验一、实验目的1．测试换热器的换热能力；2．了解传热驱动力的概念以及它对传热速率的影响。

二、实验装置过程设备与控制多功能实验台 三、基本原理换热器工作时，冷、热流体分别处在换热管的两侧，热流体把热量通过管壁传给冷流体，形成热交换。

当若换热器没有保温，存在热损失，则热流体放出的热量大于冷流体获得的热量。

热流体放出的热量为：)(21T T c m Q pt t t -=（3-1）式中 ：t Q ——单位时间内热流体放出的热量， kW ； t m ——热流体的质量流率，kg/s ；pt c ——热流体的定压比热，kJ/kg·K ，在实验温度范围内可视为常数；1T 、2T ——热流体的进出口温度，K 或o C 。

冷流体获得的热量为：)(12t t c m Q ps s s -=（3-2）式中 ：s Q ——单位时间内冷流体获得的热量，kJ/s=kW ；s m ——冷流体的质量流率，kg/s ；ps c ——冷流体的定压比热，kJ/kg·K ，在实验温度范围内可视为常数；1t 、2t ——冷流体的进出口温度，K 或o C 。

损失的热量为：s t Q Q Q -=∆(3-3)冷热流体间的温差是传热的驱动力，对于逆流传热，平均温差为)/ln(2121t t t t t m ∆∆∆-∆=∆（3-4）式中： 211t T t -=∆、122t T t -=∆。

本实验着重考察传热速率Q 和传热驱动力m t ∆之间的关系。

四、实验步骤实验前，首先设定初始炉温，待炉温达到设定值后，开始以下步骤。

1．打开热流体管程入口阀1、热流体管程出口阀2，出口流量调节阀6、冷流体壳程入口阀7、冷流体壳程出口阀8，其他阀门关闭，使热流体走管程、冷流体走壳程；2．打开灌泵，保证离心泵中充满水，开排气阀放净空气；3．关自来水阀门，启动泵。

调节压力调节旋钮（11-7），调整转速使压力保持在0.4Mpa 。

空调制冷换热实验一、实验装置简介1、实验装置如图一、图二所示：图一实验装置简图开关关开外氟换热器四通阀压缩机钛包储液罐氟换热器膨胀阀干燥过滤器手动调节膨胀阀关将感应包拉直包在压缩机吸气管上制冷安装图阀开关表示钛包制冷开手动调节膨胀阀干燥过滤器膨胀阀氟换热器储液罐钛包压缩机四通阀外氟换热器开关关关将感应包拉直包在压缩机吸气管上制冷安装图阀开关表示风道内氟换热器制冷关开关关开外氟换热器四通阀压缩机钛包储液罐氟换热器膨胀阀干燥过滤器手动调节膨胀阀将感应包拉直包在压缩机吸气管上制冷安装图阀开关表示风道外氟换热器制冷（1）由电加热水箱、电加湿器、风道内水换热器组成的空气加热、加湿系统，通过该系统可以对风道内空气进行加热处理或加湿处理。

（2）由制冷压缩机、风洞内通氟里昂的冷凝器（或蒸发器）、风洞外通氟里昂的蒸发器（或冷凝器）、或由水做载冷剂的钛包换热器构成的蒸发器组成的循环制冷系统，通过该系统可以对风洞内空气进行降温或加热（热泵）处理。

（3）可进行直流式空调过程演示实验和热平衡计算，制冷压缩机性能实验和换热器（表冷器）的阻力等性能实验。

2、实验方法及测量仪表：1)、测量空气流量：毕托管配差压传感器及毕托管差压表测量。

2)、换热器空气阻力用测静压咀配U 型压差计测量。

3)、水流量用浮子流量计测量。

4)、水通过换热器阻力用U 型压差计测量。

5)、干球温度和湿球温度用铂电阻PT100,1℃配16路巡检仪测量。

6)、压缩机功率、加热功率用电压表和电流表测量。

二、用水做载冷剂对空气进行调节的方法：了解在空气调节过程中对空气加热、加湿的一种方法；首先在膨胀水箱处加水到膨胀水箱三份之二处，在湿球温度加水处加满水；然后开启风机，调节风门开启度，开启水泵，调节流量，流量看玻璃转子流量计。

开启加热开关给水箱加热，调节加热功率（看加热电压表和加热电流表）从最小到最大分几个工矿；风流量看毕托管配U型压差计从最小到最大分几个工矿；水流量看玻璃转子流量计从最小到最大分几个工矿；如需加湿可开启加湿器开关。

换热器的操作和总传热系数的测定一、实验目的1. 了解换热器的结构与工作原理。

2. 掌握换热器总传热系数的测定方法。

3. 了解换热器的操作方法与强化途径。

二、实验原理换热器在工业生产中是经常使用的设备。

热流体借助于传热壁面，将热量传递给冷流体，以满足生产工艺的要求。

影响换热器传热量的参数有传热面积、平均温度差和总传热系数三要素。

为了查阅文献外，换热器性能实测是重要的途径之一。

总传热系数是度量换热器性能的重要指标。

为了提高能量的利用率，提高换热器的总传热系数以强化传热过程，是生产实践中经常遇到的问题。

列管换热器是一种间壁式的传热装置，冷热液体间通过壁面完成传热过程。

由热流体对壁面的对流传热、间壁的固体传导和壁面对冷流体的对流传热三个传热子过程组成。

以冷流体侧传热面积为基准的总传热系数与三个子过程的关系为冷流体→壁面→热流体。

由此可知，通过分别考察冷热流体流量对传热系数的影响，可达到了解某个对流传热过程的性能。

若要了解对流给热过程的定量关系，可由非线性数据处理而得Hh C m C c A A A A K αλδα++=11这种研究方法是过程分解与综合实验研究方法的实例。

总传热系数K 借助于传热速率方程式和热量衡算方程式求取 热量衡算方程式()()出进出进t t C G Q T T C G Q Pc c Ph h h -=-=c损Q Q Q c h +=换热器保温良好0=损Q则Q Q Q c h ==由于实验过程中存在随机误差，换热器的传热量为()2/c h Q Q Q +=换热器的操作优劣以传热不平衡度η度量，即%100⨯-=θθθηh 总传热速率方程式m t KA Q ∆=()()进出出进进出出进t T t T t T t T t m ----=∆ln上面各式中：K 为总传热系数；α为流体的给热系数；A 为换热器的传热面积；G 为流体的质量流量；Q 为传热量；C p 为流体的恒压热容；T 为热流体温度；t 为冷流体温度；△t 为传热温度差；η为操作不平衡；λ为固体壁的导热系数；δ为固体壁的厚度。

深对其概念和影响因素的理解，并应用线性回归分析方法，确定关联式 Nu = A * Re * Pr实验研究，测定其准数关联式 Nu = B * Re 中常数 B 、m 的值和强化比 Nu / Nu 0 ，了解强化② 对α i 的实验数据进行线性回归，求关联式 Nu=ARe Pr 中常数 A 、m 的值。

② 对α i 的实验数据进行线性回归，求关联式 Nu=BRe 中常数 B 、m 的值。

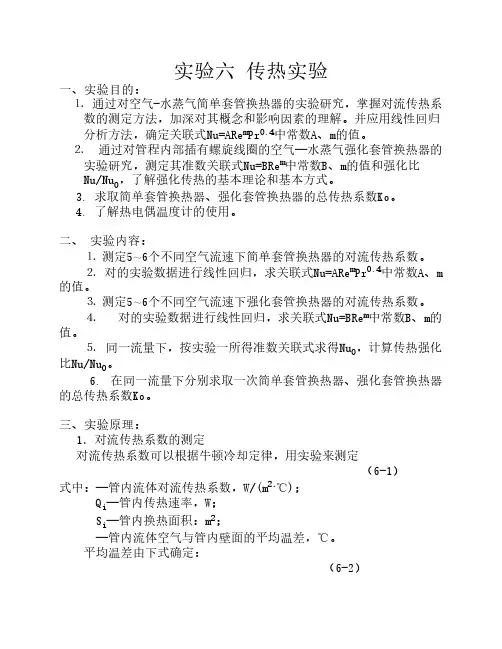

气—气传热综合实验讲义一、 实验目的：1． 通过对空气—水蒸气简单套管换热器的实验研究，掌握对流传热系数 α i 的测定方法，加m 0.4中常数 A 、m 的值；2． 通过对管程内部插有螺旋线圈和采用螺旋扁管为内管的空气—水蒸气强化套管换热器的m传热的基本理论和基本方式；3． 了解套管换热器的管内压降 ∆p 和 Nu 之间的关系；二、 实验内容：实验一：① 测定 5~6 个不同流速下简单套管换热器的对流传热系数α i 。

m 0.4③ 测定 5~6 个不同流速下简单套管换热器的管内压降 ∆p 1。

实验二：① 测定 5~6 个不同流速下强化套管换热器的对流传热系数α i 。

m③ 测定 5~6 个不同流速下强化套管换热器的管内压降 ∆p 2 。

并在同一坐标系下绘制普通管∆p 1 ~Nu 与强化管 ∆p 2 ~Nu 的关系曲线。

比较实验结果。

④ 同一流量下，按实验一所得准数关联式求得 Nu 0，计算传热强化比 Nu/Nu 0。

三、 实验原理实验一 普通套管换热器传热系数及其准数关联式的测定1. 对流传热系数α i 的测定对流传热系数α i 可以根据牛顿冷却定律，用实验来测定。

式中：α i —管内流体对流传热系数，W/(m ·℃)；S i —管内换热面积，m ；t i1 + t i 2V i ρ i式中：Vi —冷流体在套管内的平均体积流量，m / h ；ρi —冷流体的密度，kg /m 。

t i1 + t i 2α i ＝Q i∆t m ⨯ S i（2-1）2Q i —管内传热速率，W ； 2∆t mi —内管壁面温度与内管流体温度的平均温差，℃。

热交换器性能‎测试实验一、实验装置图一、实验装置示意‎图1.循环水泵2.转子流量计3.过冷器4.表冷器5.实验台支架6‎.吸入段7. 整流栅8.加热前空气温‎度9. 表冷器前静压‎ 10.U形差压计11. 表冷器后静压‎ 12.加热后空气温‎度13.流量测试段14笛形管15. 笛形管校正安‎装孔16.风量调节手轮‎ 17.引风机18.风机支架19.倾斜管压力计‎ 20.控制测试仪表‎盘21.水箱2．水箱电加热器‎总功率为9K‎W，分六档控制，六档功率分别‎为1.5KW。

3．空气温度、热水温度用铜‎—康铜热电偶测‎量。

4．空气流量用笛‎形管测量。

5．空气通过换热‎器的流通阻力‎，在换热器前后‎的风管上设静‎压测点；热水通过换热‎器的流通阻力‎，在换热器进出‎口处设测阻力‎测点测量。

6．热水流量用转‎子流量计测量‎。

二、设备准备1．向电热水箱内‎注水至水箱净‎高5/6处。

2．工况调节1）全开水箱电加‎热器开关，待水温接近试‎验温度时，打开水泵开关‎，利用水泵出口‎阀门调节热水‎流量。

2）在风机出口阀‎门全关的情况‎下开启风机，然后开启风阀‎，并利用该阀门‎调节空气流量‎。

3）视换热器情况‎，调节水箱电加‎热器功率（改变前三组加‎热器投入组别‎，并利用调压器‎改变第四组加‎热器工作电压‎），使热水温度稳‎定于试验工况‎附近。

4）调节热水出口‎再冷却器的冷‎水流量，使出口热水再‎冷却至不气化‎即可。

三、试验方法和数‎据处理1．实验方法1）拟定试验热水‎温度（可取T 1=60~80℃） 2）在固定热水流‎速，改变空气流速‎的工况下，进行一组试验‎（5个以上工况‎）。

3）在固定空气流‎速，改变热水流速‎的工况下，进行一组试验‎（5个以上工况‎）。

4）每一工况的试‎验，均需测定以下‎参数：空气进口温度‎（或室温）；空气出口温度‎及空气流量；热水进出口温‎度及热水流量‎；空气和热水通‎过换热器的阻‎力等。

2．数据处理1）空气获热量：Q 1=C pk ·G k (t 2-t 1), [W] 2）热水放热量：Q 2=C ps ·G s (T 1-T 2), [W]3）平均换热量：221Q Q Q +=， [W] 4）热平衡误差：%10022121⨯+-=∆Q Q Q Q5）传热系数：tF QK ∆⋅=· [W/m 2·℃] 式中：C pk ，Cps 分别为‎空气和水的定‎压比热。
