航空航天学社profile 教程
一、安装教程

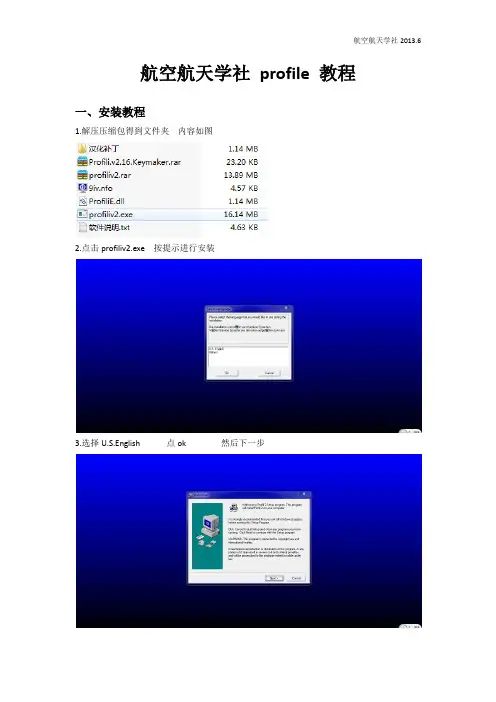

1.解压压缩包得到文件夹内容如图
2.点击profiliv2.exe 按提示进行安装
3.选择U.S.English 点ok 然后下一步
4.点击browse选择安装路径
5.下一步，再下一步后点击finish完成安装，现在是2.16版本的英文试用版
6.打汉化补丁，复制文件夹中的ProfiliE.dll到安装软件的根目录里替换。

7.打开软件，关闭杀毒软件，解压Profili.v2.16.Keymaker.rar压缩包，打开里面的软件。

这是一个算号器，点击profili软件中大的注册，复制注册码在其中，最后完成注册。

二、使用教程
1.翼型分析前我们首先要得到雷诺数
其中高度的数值是飞行的海拔高度
速度为平均飞行速度
弦长为飞机的平均气动弦长（面积除以翼展长）
计算后得到雷诺数值
2.点击极限高级弹出极曲线的设置窗口，选择翼型，如协会常用滑翔机的翼型MH 32，输入刚计算的雷诺数，完成后设置迎角α的上下限，和步角。

点生成后进行分析
3.得到的极曲线图。

Cl /Cd（升阻比）Cl（升力系数）Cd（阻力系数）Cm（俯仰力矩系数）
4．点击翼板-翼板管理-P翼板管理-新的翼肋板-输入应有的数据和名称（英文名称）
节间长度是半个机翼的长度
一般间距是100mm至150mm，这样来调节翼肋数
设置蒙皮D-box结构
添加翼梁，调整位置
添加减重孔
一般无需设定tabs
尺寸可以设置大一点，点击完成。

选择后点翼肋、翼肋板、翼型设计输出数据
输出数据。

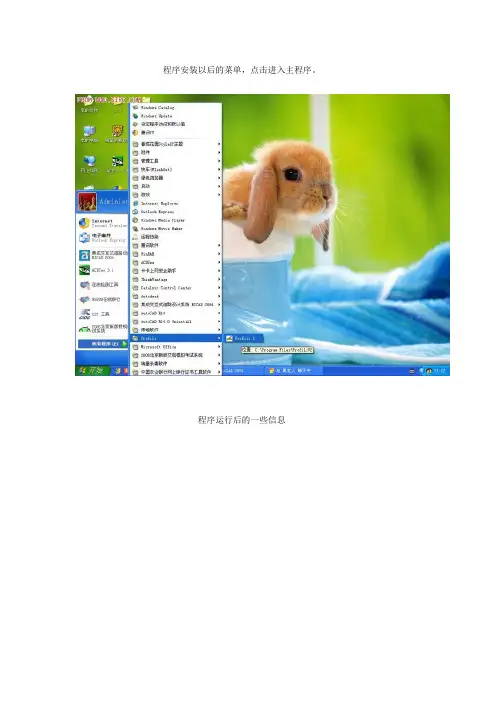

程序安装以后的菜单，点击进入主程序。

程序运行后的一些信息一些小的提示点击从左面数第四个快捷键进入翼型设计软件开始设计翼型，trapeziodal表示矩形的机翼elliptical表示椭圆形机翼。

这个是选择机翼根部的翼型，大部风我们常见的翼型这里全部都有。

设置根部翼弦的宽度（单位是毫米）.设置翼尖的翼型（单位是毫米）.pofili很强的地方就是可以在翼根和翼尖设置不同的翼型，中间的翼肋可以自行计算平滑过渡。

设置机翼翼肋的个数，我们这里选择11个。

中间的格空就是n-1设置上蒙板（upper skin）下蒙板（lower skin thickness）的厚度设置线条的宽度选择机翼一些设计尺寸的对话框，点击后进入进入翼型设计的要素输入对话框收藏分享评分回复引用订阅TOP tug版主2#发表于 2007-4-26 22:41 | 只看该作者好帖子。

就需要这样一把手一把手的教我。

呵呵回复引用TOP折翼的天使_管理员3#发表于 2007-4-26 22:44 | 只看该作者太感谢了，及时雨，雪中送炭阿！感谢楼主在云端嬉戏,在风中陶醉回复引用TOPKK版主4#发表于 2007-4-26 22:46 | 只看该作者非常周到的教程，很及时啊。

回复引用TOPflyer5#发表于 2007-4-28 09:14 | 只看该作者书接上会版主点击ok回到上一层对话框再点击ok就可以生成需要的翼型了，图形可以直接打印或者选择dxf文件输出图形可以直接打印或者选择dxf文件输出，dxf可以被aotocad读入，进行后期的修改了。

选择输出文件的文件名启动acad读入刚才的文件文件类型选择dxf在命令框中键入“z”回车键入“e”，就得到你在cad中的图形了，可以精确修改到这里，就到这里[]。

Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。

另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。

Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。

它不但可以应用于工作站，而且也可以应用到单机上。

Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。

1．参数化设计相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。

2．基于特征建模Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。

这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

3．单一数据库（全相关）Pro/Engineer是建立在统一基层上的数据库上，不像一些传统的CAD/CAM系统建立在多个数据库上。

所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。

换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。

例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。

这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。

这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。

pro-e高级技巧1．将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM 文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图。

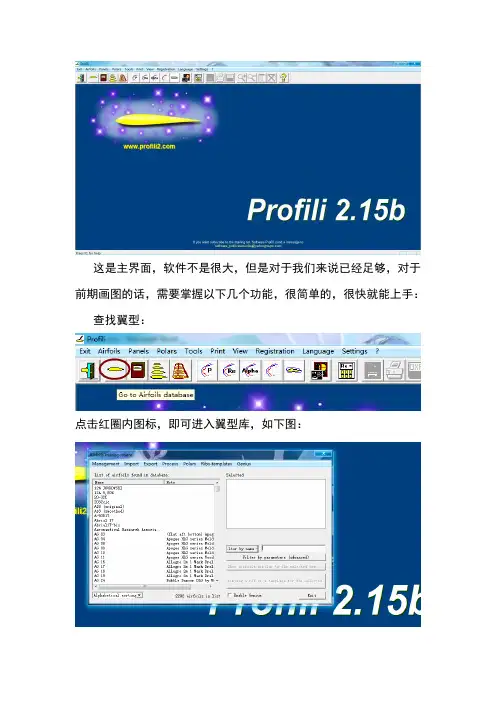

这是主界面，软件不是很大，但是对于我们来说已经足够，对于前期画图的话，需要掌握以下几个功能，很简单的，很快就能上手：
