1401精密自准直仪使用说明书

钢轨直度测量仪钢轨表面平直度专用测量设备操作手册修订说明1操作手册说明 (6)1.1符号和标识 (6)1.2设备标识 (6)2钢轨直度测量仪说明 (7)2.1设备的正确使用 (7)2.2错误操作说明 (7)2.3设备的相关处置 (7)2.4安全须知 (8)2.5设备维护 (9)2.6法律法规 (10)3设备描述 (11)3.1标准配置 (11)3.2可选配件 (11)3.3技术资料 (12)3.4设备组件 (13)3.4.1(W) 高精度钢轨直度测量仪和(W)钢轨直度测量仪 (13)3.4.2(D) 双面钢轨直度测量仪 (15)3.5钢轨直度测量仪应用程序 (16)3.5.1系统要求 (16)3.5.2安装和更新 (16)3.5.3应用程序工具栏 (18)3.5.4设备状态 (20)4电源 (21)4.1电源充电 (22)4.2使用外部电池 (23)5钢轨平直度测量仪的放置 (25)5.1行车面的放置方式(W/C) (25)5.2导向面的放置方式(W/C) (25)6测量 (26)6.1设备连接 (27)6.2钢轨接头的测量 (27)6.2.1行车面的测量 (27)6.2.2导向面的测量(W/C) (28)6.3波磨的测量(W) (28)6.4测量结果 (29)6.4.1钢轨接头的测量结果 (29)6.4.1.1(W)最大值、最小值和绝对值显示 (31)6.4.1.2QI评估 (32)6.4.1.3EN-14730-2评估 (33)6.4.1.4绝缘接头的评估 (34)6.4.1.5RZD评估（俄罗斯联邦铁路） (34)6.4.1.6模拟钢直尺评估 (34)6.4.2绝缘接头的评估（W） (35)6.4.2.1最大值、最小值和绝对值（W） (36)6.4.2.2DB 824.8310评估 (W) (37)6.4.2.3QI (RLN 00127-2) 评估 (W) (38)6.4.2.4GTR 区域测量评估 (W) (38)6.4.2.5EN 13231-3 评估 (W) (39)6.4.2.6模拟钢直尺评估 (40)6.4.3测量图形的放大和调整 (41)7测量管理 (42)7.1测量文件 (42)7.2文件 (42)7.2.1创建文件 (42)7.2.2编辑文件详情 (43)7.2.3测量排序 (43)7.2.4导出测量文件 (44)7.3编辑测量详情 (44)7.4导出测量信息 (46)8设置 (46)用户界面 (47)9设备自检 (48)10各种钢轨位置放置表 (49)10.1新结构间隔垫片（自 2018 年 7 月 1 日起） (49)10.2旧结构间隔垫片（截止至 2018 年 7 月 1 日） (51)11常见故障 (54)出版商: Elektro-Thermit GmbH & Co. KGChemiestr. 24, 06132 Halle (Saale), GermanyPhone +49 (0)345 7795-600, Fax +49 (0)345 7795-770***********************,www.elektro-thermit.de出版日期: 24.05.2013修订日期: 28.05.20181操作手册说明1.1符号和标识这个符号表明该操作存在高度风险，如果操作不当可能会导致受伤甚至于死亡。

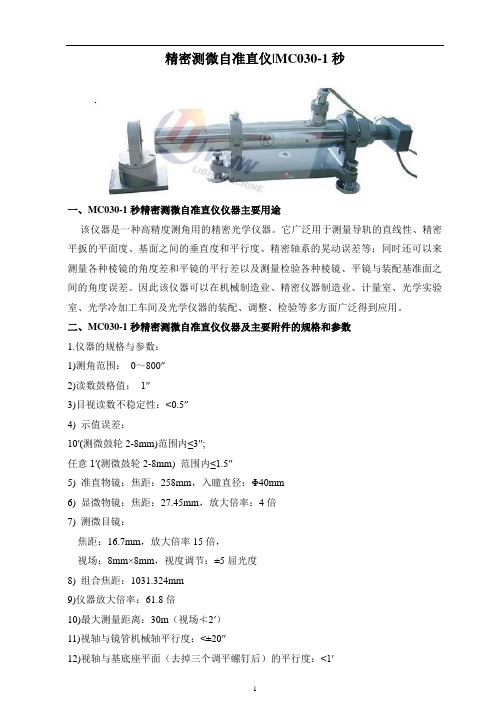

精密测微自准直仪|MC030-1秒一、MC030-1秒精密测微自准直仪仪器主要用途该仪器是一种高精度测角用的精密光学仪器。

它广泛用于测量导轨的直线性、精密平扳的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。

因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。

二、MC030-1秒精密测微自准直仪仪器及主要附件的规格和参数1.仪器的规格与参数：1)测角范围：0～800″2)读数鼓格值：1″3)目视读数不稳定性：<0.5″4) 示值误差：10′(测微鼓轮2-8mm)范围内≤3″;任意1′(测微鼓轮2-8mm) 范围内≤1.5″5) 准直物镜：焦距：258mm，入瞳直径：Φ40mm6) 显微物镜：焦距：27.45mm，放大倍率：4倍7) 测微目镜：焦距：16.7mm，放大倍率15倍，视场：8mm×8mm，视度调节：±5屈光度8) 组合焦距：1031.324mm9)仪器放大倍率：61.8倍10)最大测量距离：30m（视场≮2′）11)视轴与镜管机械轴平行度：<±20″12)视轴与基底座平面（去掉三个调平螺钉后）的平行度：<1′13)圆水泡规格：8′；置平精度：4′14)照明灯电压：6v ；功率：2～5w15)仪器外形尺寸：490mm×162mm×180mm16)仪器重量：7.8Kg2.楔形镜规格与参数1)镜面通光孔径：Φ46mm，中心反射面直径：Φ25mm2)楔形镜角值：10′±30″(指内外反射像的夹角)楔角标定精度：<1″3)楔形镜两面形误差：<1／10光圈(1／20波长)4)全反射面对底面垂直度：<20″全反射面对侧面垂直度：<1′5)外形尺寸：106mm×74mm×125mm三、MC030-1秒精密测微自准直仪为了提高仪器的测量精度，应注意以下几点：(1)仪器及被测量零件应放在较稳定的工作台上。

激光准直仪操作规程激光准直测量系统由半导体激光器、光学分光及转向系统、光电接收系统及液晶显示模块组成。

激光光束经转向系统后出射两条相互平行的基准光束,作为导轨的安装检测基准。

该系统利用二维PSD作为光电接收器件,采用液晶显示模块显示导轨偏差,可快速、直接、准确地测量导轨安装的偏移量,从而提高导轨安装的精度和速度。

实验结果显示测量系统在X,Y方向上的标准偏差分别为：0.002mm,0.005mm。

1、主要参数2、主机由半导体激光器、空间位相调制器、壳体、底座、和电源所组成。

3、激光准直仪的特点与工作原理1）仪器的特点是采用了空间位相调制器。

激光束在任意测距上，其横截面均为一组良好的、红黑反差很大的同心圆环，中心光斑亮且小，利于定位。

而且在不同测距进行测量时是不用调焦的，实现了无调焦运行差。

中心光斑直径随着工作距离的增大而增大，符合下列参数:L=2.5米时Ø0.1mmL=20米时Ø1.2mmL=50米时Ø2.5mm2）将仪器固定在主机的回转轴上后用百分表测量仪器端部的测环在盘车处于不同位置时的差值，通过调整仪器底座上的调整螺钉，使其差值越来越小，只要主机轴系配合良好，可以调至±0.02~0.03mm。

然后利用置于远离主机15米左右的平面反射镜，将仪器射出的激光束反射至位于仪器附近的测微光靶。

在主机盘车时调整仪器壳体上的四只调整螺钉，（必要时适当调整反射镜的角度），使反射回来的激光束画的圆的半径越来越小，最后调至±0.1mm以内为止，此时应再次检查盘车360°时，百分表所显示波动值的范围和测微光靶的测量差值，准确无误时即可用此光轴代替主机的机械轴。

3）二维测微光靶二维测微光靶是用来记录与测量主机盘车时光轴的变化量。

二维测微光靶是由光靶和在X、Y两个自由度上测微的百分表所组成，光靶本身带有卡具和折射棱镜，为安装和读数提供了方便条件。

测微光靶的工作范围是±4.5mm。

图8 图6
图9 6
2) 假设通过移动测试表面，十字线处于图 10 所示的 位置，即其水平线介于垂直刻度线 23 和 24 之间， 并且其垂直线介于水平刻度线 21 和 22 之间。请 注意，反光镜的倾斜方向与十字线的移动保持一 致，朝向固定的刻度线。 现在开始测量分度值，请旋转测微计螺丝两次。 第一次旋转测微计螺丝将垂直十字线移动至距其最 近的刻度线 21，读取测微计上的刻度。然后在将测 微计复位至 0 后，再次转动测微计螺丝，将水平十 字线移动至距其最近的刻度线 23，读取测微计上 的刻度（如图 11 和 12 所示）。在本例中测微计上 的刻度分别为 21.5′′ 和 45′′。 请注意，水平和垂直刻度线上的一个刻度表示 1′， 而测微计上则相应表示 0.5′′。
斜制动，改变镜筒的倾斜度，使得镜筒与其在反光
镜内的图像看起来几乎对齐。（图 4）
4
旋转制动
水平行程手轮 倾斜制动
图4 （注） 如果因为反光镜表面太小而无法立即显示镜筒反射的图
像，请转动水平行程手轮横向移动镜筒，直至图像出现在 反光镜中。在这种情况下，请在完成上述对齐后，将镜筒 朝向反光镜中心位置移回。 4) 接着，请拧松旋转制动，并且透过目镜观看，向左、 右缓慢摆动自准直仪镜筒。通过执行此操作，十字 线图像将在视场内出现。当十字线在视场内可见 时，请停止摆动。拧紧旋转制动。 5) 最后，转动微调螺丝，使得十字线中心靠近垂直和 水平刻度在 15′ 线的交叉处。 为了便于日后的测量工作，建议您此时将测微计刻 度设置为 0。
1. 放置 ………………………………………… 4 2. 安装 ………………………………………… 4 Ⅲ. 准备工作 …………………………………… 4 1. 对齐 ………………………………………… 4 2. 选择目镜和灯箱的位置 …………………… 5 3. 调节屈光度 ………………………………… 5 4. 调焦十字线图像 …………………………… 5 5. 照明 ………………………………………… 6 Ⅳ. 测量 ………………………………………… 6 1. 读取刻度 …………………………………… 6 2. 视差补偿 …………………………………… 7 Ⅴ. 应用 ………………………………………… 8 Ⅵ. 规格 ……………………………………… 12 Ⅶ. 原理 ……………………………………… 15 电气规格 …………………………………… 15

研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

本仪器特别适合与生产现场。

1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。

2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。

研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

本仪器特别适合与生产现场。

1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。

2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。

中文操作手册 ELCOMAT HR
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
中国独家代理及技术支持：北京宝御德科技有限公司 电话：010 68469835/36 传真：68467228 sales@
自准直仪的应用，如为机床工业、工厂及所有需要最高可能精度角度测量的机器提供质量控制 保障。您也可以将其用于控制线中，如：连接计算机对特定位置进行监测。 为了保证最高可能的测量精度，每一台自准直仪均经单独校准并附有一份测量报告。 本仪器必须由业经正确培训的技术专业人员、依照本操作手册使用。 安装和使用条件必须符合测量设备的要求： ● 低震动 ● 小心维护 ● 洁净的环境 ● 避免过大的机械应力 6
1、保修及有限责任 1.1、维护 更改或维护必须且只能由 MÖLLER-WEDEL OPTICAL GMBH 明确授权的人员进行。 在维护时，只能使用 MÖLLER-WEDEL OPTICAL GMBH 的原装部件。 在维护或技术更改后，仪器必须依据技术要求重新调校。 在技术咨询时，须提供相关部件的编号。
2
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
中国独家代理及技术支持：北京宝御德科技有限公司 电话：010 68469835/36 传真：68467228 sales@
安全说明 该仪器只可根据操作手册使用，并且它是按照操作手册的应用而设计的。 仪器的生产年份和序号见铭牌。 请保留本操作手册，以备日后使用。
符合 EC 证书 符合 EC 证书附于本操作手册之后。
5
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany

二维光电自准直仪操作手册鞍山光准科技有限公司鞍山光准科技有限公司二维光电自准直仪操作手册目录1保修及有限责任 (1)维护 (1)功能和损坏的责任 (1)附件 (1)安全说明 (1)2设计用途 (2)3功能描述 (3)3.1二维光电自准直仪简介 (3)3.1.1自准直原理 (3)3.1.2主要技术指标 (4)3.1.3自准直仪主要功能 (5)3.1.4自准直仪主要特点 (5)3.2部件描述 (6)3.2.1自准直测头 (6)3.2.2网络连接线和电源箱 (6)3.2.3电脑 (7)3.2.4二维摆角调整底座 (7)3.2.5反射镜 (7)3.2.6激光找像器 (7)4软件介绍 (8)4.1整体界面 (8)4.1.1控制区 (8)4.1.2 显示区 (9)4.2菜单栏 (10)5操作 (13)5.1单位 (13)5.2标定 (13)5.3绝对测量与相对测量 (14)5.4有效位数设置 (14)5.5实时采集和单帧采集 (15)5.6自动测量和手动测量 (16)5.7动态测量和单次测量 (16)5.8数据的保存和查看 (17)5.9量程扩展 (17)5.10刻度显示 (18)5.11公差显示 (18)6测量 (20)6.1直线度测量 (20)6.1.1准备 (20)6.1.2输入 (20)6.1.3采样 (21)6.1.4查看结果 (22)6.1.5生成word (24)6.2平面度测量 (25)6.2.1网格布点法平面度测量 (25)6.2.2对角线布点法平面度测量 (30)6.3平行度测量介绍 (34)6.4垂直度测量介绍 (34)7附录： (35)1保修及有限责任维护该光电自准直仪在更改或维护时只能使用鞍山光准科技有限公司提供的原装部件，并且只能由鞍山光准科技有限公司明确授权的人员进行。

功能和损坏的责任该光电自准直仪如因维护不当或者由非鞍山光准科技有限公司明确授权的人员进行更改导致的仪器不能正常运行，或得不到精确结果，鞍山光准科技有限公司不承担任何责任。

您可以通过一个带有 10 个按键的键盘进行操作。 控制器上的 6 个程序键用来启动单独的程序。以下章节将详细地介绍这些程序。
300 200 100
A HAAG STREIT COMPANY
GO
Table 6 Row 79
-500 -400 -300 -200 -100
100 200 300 400 500
3
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
宝御德电子科技有限公司 胡浩波 电话：010 68767761 13901381113

1、保修及有限责任 1.1、维护
7
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
持续的补偿。
宝御德电子科技有限公司 胡浩波 电话：010 68767761 13901381113

每台仪器都随货提供单独的测量报告，它标明了该仪器的绝对精度。
5.4.1、测量条件 6、实际测量技巧
6.1、测量准备 2
宝御德电子科技有限公司 胡浩波 电话：010 68767761 13901381113

4 4 4 5 6 6 7 7 7 10 10 11 11 12 12 13 14 15 15 15 15 15 15 16 16 17 17 18 20 20 20 21 21
我们还可以提供如下扩展程序，以满足不同的标准应用： ● ELCOWIN：测量直线度、平行度及垂直度 ● ELCOWIN：测量台面的平面度 ● TTM：测量位置的不确定度、转台和棱体的绝对精度 ● INCOLINK：用于计算机的数据传输软件（免费软件） ● ELCOMEX： 与 Microsoft Excel 联机软件

行业重点
18
和测微螺杆12同轴相连的测微鼓轮13上有100格圆周 刻度，每格代表反射镜的倾角α为0.005/1000弧度。
当十字线像偏离刻度“10”时，如图2—7（b）,可转 动测微鼓轮13，使长刻线再次夹在十字线象的正中如图 2—7（c）。长刻线移动的距离，即十字线象的偏离量。
行业重点
19
二、仪器基本结构
高斯型主要应用于普通光学自准直仪的光学系统。
行业重点
9
二、阿贝型自准直仪
（一）光路原理 见图2—4
（二）阿贝型系统特点
优 点：是光强度大，亮度损失只有10-15%
缺 点：是它的视场被胶合棱镜遮挡了一半，又因光管 出射光和反射光的方向不同，当反射镜和物镜间的距离超过
一定数值后，反射光线就不能进入物镜成像，所以仪器工作 距离较短。阿贝型应用于光学计的光学系统。
（一）外形结构
图2—8为平直度检 查仪的外形图。
由图可知，从外形仪器分为两个部分。
行业重点
20
（图中1~4组成了测微目镜部件，测量前可松开定位螺钉 5，由于两锥孔在圆周上互成90o ，可使整个目镜头就可精 确地转过90o。
（三）体外反射镜结构
体外反射镜是仪器的重要组成部分。
行业重点
3
图2-2 自准直光管的工作原理
十字线与其倒像之间将错开距离t为：
t f tan 2
t---称为偏离量 当α很小时，
t 2 f
行业重点
4
三、自准仪的测微原理
应用自准直光管的工作原理，再加上测微机构而设计制 造的计量仪器，被称之为自准直仪。
只要用自准直仪的测微机构测出上式中距离t,就可得 出反射镜的角度变化值。这就是自准直仪测量微小角度的基 本原理。

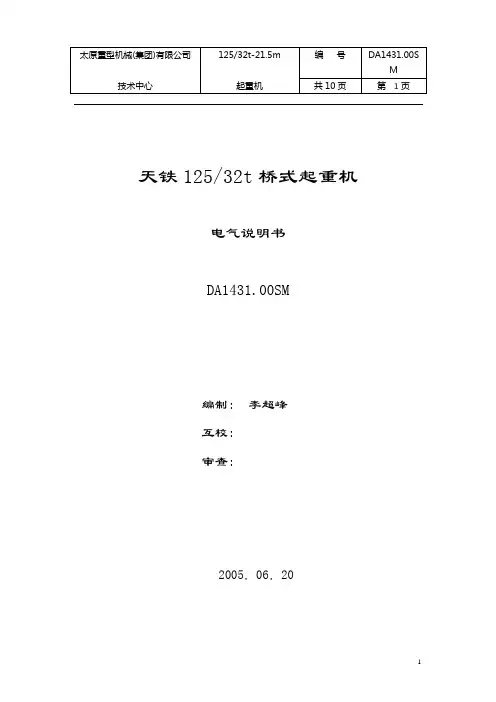

天铁125/32t桥式起重机电气说明书DA1431.00SM编制: 李超峰互校:审查:2005．06．20目录一.概述二.电气原理说明1.总电气原理2.主起升原理3.付起升原理4.大车原理5.小车原理6.遥控操作原理三.试车说明1.无负荷试车2.负荷试车四.维护及其它本说明书只涉及电气部分说明，起重机整体及机械部分的介绍，请参阅机械说明书。

一.概述本起重机用于天津铁厂。

本起重机供电电压AC380V, 50HZ，用于工作电源；为各机构提供动力及控制电源及照明辅助电源.本起重机工作电流436A，最大电流596A。

控制回路电压AC220V，照明回路电压AC220V，检修插座AC36V、 AC220V。

照明及检修插座电源由起重机内部照明变压器提供。

控制电源由控制变压器提供。

电气部分由主起升、副起升、大车运行、小车运行等机构组成，此外还有配电、照明、超载限制器等辅助系统。

主起升机构拖动系统采用定子调压调速系统，调速比达到1：10。

调压装置选用温州久久公司产品。

采用这种装置有以下几个优点：●利用电机转子频率反馈实现闭环控制，不需精密的测速发电机。

●独立于载荷的恒定速比。

●四档速度设定：10%、20%、30%和100%。

●减轻制动器的磨损。

●接触器换向。

●高可靠性和安全性。

●适应恶劣的工作环境。

●安装、调试、维护简单。

运行机构采用ABB变频调速，电动机的转速与供电频率成正比，均匀的改变定子供电频率，可以平滑的改变电动机的同步转速，从而实现速度控制。

交流变频调速系统的特点：●全数字式、智能化的设计，方便灵活的速度设定，实现稳定低速运行，改善了定位的准确性。

●软起动和制动，减小了机械冲击，延长传动机构寿命。

运行平稳。

●电动机运行方向、速度无触点控制，提高了电气系统的可靠性。

●自动的故障监测和保护。

电控设备中的各机构控制屏及主梁空调控制箱安装于主梁内，各机构电阻器安装在主梁走台上。

操作台、司机室空调控制箱等装于司机室内。

型自整定控制仪安全操作及保养规程型自整定控制仪是一种电子设备，旨在为用户提供一种自动控制温度、压力等工业流程参数的解决方案。

为了确保设备的稳定和长期使用，必须遵守一些简单的操作和维护规则。

本文将详细介绍型自整定控制仪的安全操作和保养规程。

安全操作规程1. 阅读说明书在首次使用型自整定控制仪之前，必须仔细阅读设备的说明书。

说明书详细说明了设备的规格、特性、性能和限制。

此外，操作说明书还针对不同类型的型自整定控制仪，提供了有关操作的步骤和安全注意事项。

2. 接地安全地接地可以避免电击危险，因此请务必将型自整定控制仪的接地线安装正确。

同时，在连接型自整定控制仪之前，确保设备的电源已经断开，并将主电源线从电池和电网中断开。

3. 安装安装型自整定控制仪的位置必须符合工程师的说明，以避免电容测量和电扰动引起的错误操作。

在选定合适的场所或位置之后，注意不要将型自整定控制仪放置在有水源或者易燃及腐蚀性气体的地方。

4. 负载型自整定控制仪的负载应该在允许范围内，这可以防止负载过大引起的电器短路和保护装置的导通故障等。

5. 使用在使用型自整定控制仪时，请务必熟练掌握正确的操作步骤。

定期对设备进行检查和维护，及时更换损坏的部件和器件。

保养规程1. 定期的清洁为了确保型自整定控制仪始终处于最佳状态，设备需要进行定期的清洁。

请不要使用含有腐蚀性或易燃性物质的清洁剂来清洗设备。

只需使用清水，或轻微的丙酮作为清洁剂即可。

用干布擦干设备上的水分。

2. 定期的校准规律地执行型自整定控制仪的校准是必要的。

校准不仅可以确保精度，而且可以防止测量不准确。

注意，使用其他品牌或型号的标准器可能会降低设备的精确性。

为长期使用护航，请在合适的时间向厂家提出支持服务的要求。

3. 落尘管维护长时间使用型自整定控制仪，可能会引起压差变化过度等故障。

落尘管维护工作包括：定期清除灰尘，修整活门，手动翻开压差表，以及更换废弃滤芯。

4. 先换热电偶热电偶是性能较差的部件之一，需要更频繁地维护。

· 小心！
提示人或设备的部件有可能危险。
· 注意！
提示按此说明可使操作正确实现。
4.2 其它说明
配套电器设备应安全接地，严禁带电开盖维修；
安装使用维护中，渗漏的油脂应及时清理；
下列安标受控配套件须取得 MA 标志证书：
序
1
2
4
5
号
名
电动机 减速器
称
规 YBSD-700/350- PKPL-45Z
格 4/8G（抚顺） (PW)
第 11 页 共 19 页
SZZ1350/1400 刮板转载机使用说明书 否与要求一致，链轮油量是否加足； 2.8.2 各注油部位是否按要求注油； 2.8.3 所有的联接件是否安装到位且正确拧紧； 2.8.4 刮板链的组装是否正确，溜槽间搭接是否平滑，各零 部件的连接是否可靠； 2.8.5 电源和操作线路是否正确，减速器用冷却装置是否与 水源接通； 2.8.6 液压控制系统是否安装正确。 2.8.7 点动电动机，观察有无刮卡及异常声响。 2.8.8 确保信号系统及电气控制系统功能正常。 3. 输送机空载试运转 3.1 输送机在安装检查完成后，进行 0.5～1 小时的空载运 转。 3.1.1 开动电机； 3.1.2 启动运输机，检查电机、减速器有无异常声响，其温 度不应突然升高； 3.1.3 检查链条与链轮啮合是否正常，有无跳链现象，刮板 链上链在机头过渡段及中部段是否有跳动现象，如有跳动， 则说明链条预张力太大，应重新紧链； 3.1.4 刮板链在整个上、下链道应无阻卡现象。 七、输送机的运转 1. 输送机与配套设备的联合运转 1.1 输送机试运转后，应与配套设备配套组装，并检查配套 尺寸是否正确，然后进行联合运行试验。空载联动试验一般
对面。
f) 设备运行时应和运动部件保持一定的安全距离。

数显自准直仪自准直仪型号BY.12-99 图片简介一、用途99数显自准直仪是一种高精度测量仪器，该仪器主要用于小角度的精密测量，如多面棱体的检定、多齿分度台的检定，也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置，在精密测量和仪器检定中还可用于非接触式定位。

该仪器具有安装、使用方便等特点，是精密机械、精密测量、仪器制造及相关科研、计量部门必不可少的检测仪器。

仪器外形如见图：1.目镜2.光电头3.光源调节盖4.灯座5.光管座6. 基座调节钉7.顶紧螺钉8.物镜9.反射镜 10.调零旋钮 11.功能键 12.测试指示灯 13.测量指示灯v二.技术规格99数显自准直仪有两只规格，即99型和99Ⅱ型，具体见下表：型号99型99II型精度等级1级2级2级测量精度（"）±0.1/±10内±0.2/±10内±1/±70内测量范围（"）±10±70显示范围（"）±19.99±79.9物镜焦距（mm）860300通光口径（mm）Φ48视场（′）2080有效分辨力（"）0.10.1最小显示读数（"）0.010.1瞄准重复性（"）0.10.2外型尺寸准直仪（mm）420×150×170300×150×170电箱（Kg）320×280×120320×280×120重量准直仪（mm） 4.53电箱（Kg）33电源220V, 50Hz交流电功耗< 25瓦三、工作原理（一）光机部分99型数显自准直仪运用自准直法为基本原理,通过光电瞄准对被测件的角位移进行精密测量。

其光学系统如图v1.光源2.毛玻璃3.聚光镜4.十字分划板5.立方棱镜6.物镜组7.反射镜8.立方棱镜9.刻度分化板 10.目镜组 11.振动狭缝 12 振子 13聚光镜 14光敏电阻当光源透过位于物镜焦平面上的十字线，并通过物镜后，成一束与光轴平行的平行光射向平面反射镜。

自准直仪测直线度误差一、实验目的1.掌握自准直仪测直线度误差的测量方法及数据处理方法；2.学会使用自准直仪的操作方法。

二、实验原理1.自准直仪是一种光学测角仪器，它利用光学自准直原理来观测目标位置的变化，广泛用于直线度和平面度的测量。

2.自准直仪器的光学自准直原理：光线通过位于物镜焦平面的分划板后，经物镜形成图1所示的平行光。

平行光被垂直于光轴的反射镜反射回来，通过物镜在焦平面上形成与标线重合的分划板标线像。

当反射镜倾斜一个微小角度α时，反射的光束就倾斜2α角（如图2所示）。

图1 平行光管原理图2 自准直光管的工作原理3.仪器的基本参数：分度值为0.005/1000弧度，物镜焦距400mm，目镜放大倍数20倍,示值范围±3，最大测距5000mm。

示值误差：当测微鼓轮不超过一圈时示值误差为).0015.1(n+±格，n为测+±格，当刻度鼓轮超过一圈时).0015.0(n量时测微鼓轮转过的格数。

三、实验步骤、数据记录及处理1.实验步骤1）将桥板沿着导轨的长度方向靠近被测导轨一端，可以拿一钢尺进行比较；2）打开自准直仪的电源，调整仪器目镜焦距，直到能看清楚分划板上的刻线为止；3）将反射镜安装在桥板上，并置于被测导轨的一端，最好进行简单固定，并保证开始读数后反射镜不能再动。

然后调节读数鼓轮，使指标线与影像对准，记下第一个读数，并且读数时要注意正负符号；4）将桥板依次按跨距逐段移动并进行测量，依次记下各次读数，移动时要注意首尾相接，保证桥板轮子的圆心对齐刻线，且移动的轨迹尽量是一条直线；5）为减小测量中各种误差因素，对以上的测量进行回测，并记下读数取同一位置两次读数的平均值作为测量结果，指导记录完20组数据为止；6）用最小包容区域判别法来评定直线度误差。

即两条平行直线包容误差折线，其中一条直线必须与误差折线两个最高（或最低点）相切，在两点之间应有一个最低（或最高点）与另一条平行直线相切。

实验七自准直仪测量直线度一、仪器原理：自准直仪是测量微小角度变化量的精密光学仪器，它适用于测量精密导轨的直线度误差及小角度范围内的精密角度测量，用自准直仪测量被测量要素的直线度误差。

利用自准直仪的光轴模拟理想直线，将被测量直线与理想直线比较，将所得数据用作图法或计算法来求出直线度误差值。

图3-3-1为自准直仪外形图。

图3-3-1自准直仪外形图1-灯头2-光源锁紧螺母3-读数鼓4-目镜5-紧固螺钉6-光电头锁紧鼓7-光电头8-基座支架9-物镜10-反射镜11-光电检波器图3-3-2自准直仪光路系统图1-光源2-聚光镜3-十字线分划板4-立方棱镜5-物镜组6-反射镜7-分光镜8-双刻线分划板9-目镜10-振动狭缝11-聚光镜12-光敏电阻13-测微螺丝14-测微读数鼓轮15-光电检波器自准直仪的光路系统如图3-3-2所示，光源１发出的光线经聚光镜2，照亮十字线分划板3后，经过中间有半透膜的立方棱镜4射向物镜组5，经物镜组成平行光束投射到反射镜6上。

平行光束经反射镜又返回到立方棱镜4，并反射向上至分光镜7。

一路光透过分光镜7，把分划板3的十字线成象在带双刻线分划板8上，通过目镜9即可进行目视瞄准；另一路光在分光镜7上反射，把十字线成象在振动狭缝１0处，再经聚光镜１1聚焦到光敏电阻１2上，光敏电阻将光通量的变化转变为电信号，并送至检波器，经处理后由微安表指示。

振动狭缝、光敏电阻、和测微分划板连成一体，并装在光电头壳体中。

旋转测微读数鼓轮１４能带动它们一起移动，可使狭缝振动中心与十字线象中心重合，此时微安表的指针指零，表示已瞄准好。

同时，在目镜视场中测微分划板的双线也应瞄准十字线象，表示目视瞄准与光电瞄准是同步的。

通过读数鼓轮便可读出一个角度值，（或从光电检波器上读数）。

测量时，平面反射镜6偏转某一角度，十字线象在双刻线分划板8和振动狭缝１0上的位置就有所改变。

旋转读数鼓轮再次进行瞄准，即可在鼓轮（光电检波器）上读得另一角度值。
