2020年建筑CAD考试题库388题[含答案]

一、多选题

1．下面哪个层的名称不能被修改或删除：

A.标准层

B.０层

C.未命名的层

D.缺省的层

答案 B

2．

图形属性一般含有哪些选项：

A.基本

B.普通

C.概要

D.视图

答案 A,C

3．A.宽度为200单位的门，宽度为200单位的窗

B.高度为200单位的门，高度为200单位的窗

C.编号为200单位的门，编号为200单位的窗

D.由用户自己定义的图例，可以表示任意建筑构件

答案 C ..

4．如果按照简单的规律大量复制对象，可以选用下面哪个命令：

A.ROTATE

B.ARRAY

C.COPY

D.MOVE

答案 B ..

5．使用公制样板文件创建的文件，在“文字样式”中将“高度”设为0，然后用该样式输入文字，系统将会：

A.使用的默认字体高度为2.5，可以重新给定新的字高

B.使用的默认字体高度为0，可以重新给定新的字高

C.使用的默认字体高度为2.5，不可以重新给定新的字高

D.使用的默认字体高度为0，无法书写文字 答案 A ..

6．如果要删除一个无用块，使用下面哪个命令：

A.PURGE

B.DELETE

C.ESC

D.UPDATE

答案 A ..

7．下列不属于基本标注类型的标注是（）。

A.线性标注

B.快速标注

C.对齐标注

D.基线标注

答案 D

8．下列关于在建筑平面图中使用轴线编号说法正确的是：

A.轴线编号使用26个拉丁字母和阿拉伯数字序列

B.横向编号使用阿拉伯数字，纵向编号使用拉丁字母

C.横向编号使用拉丁字母，纵向编号使用阿拉伯数字

D.轴线编号必须标注在轴线的下端点或者左端点上

答案 B

9．下面哪一类字体是中文字体：

A.gbenor.shx

B.gbeitc.shx

C.gbcbig.shx

D.txt.shx

答案 C

10．在建筑平面图中标注数值Ø120、±120时需要输入的字符代码是：

A.%%u120，%%c120

B.%%o120，%%u120

C.%%c120，%%p120

D.%%d120，%%u120

答案 C

11．下列关于标高标注说法错误的是：

A.标高是标注建筑物高度的一种尺寸标注形式 B.标高包括相对标高和绝对标高两种

C.建筑物底层地坪高度是相对标高的零点

D.标高数字一般保留四位小数

答案 D

12．“在同一个图形中，各图层具有相同的（），用户可以对位于不同图层上的对象同时进行编辑操作。

A.绘图界限

B.显示时缩放倍数

C.属性

D.坐标系

答案 A,B,D

13．如果要标注倾斜直线的长度，应该选用下面哪个命令：

A.DIMLINEAR

B.DIMALIGNED

C.DIMORDINATE

D.QDIM

答案 B

14．如果要标注倾斜直线的长度，应该选用下面哪个命令：

A.DIMLINEAR

B.DIMALIGNED

C.DIMORDINATE

D.QDIM

答案 B

15．下列对象执行[偏移]命令后，大小和形状保持不变的是（）。

A.圆弧

B.直线

C.椭圆

D.圆

答案 B

16．下列有关AutoCAD中用户坐标系与世界坐标系的描述正确的是：

A.用户坐标系与世界坐标系两者都是固定的

B.用户坐标系固定，世界坐标系不固定

C.用户坐标系不固定，世界坐标系固定

D.用户坐标系与世界坐标系两者都不固定 答案 C

17．下面哪个命令用于在图形中以第一尺寸线为基准标注图形尺寸：

A.DIMCONTINUS

B.QLEADER

C.DIMBASELINE

D.QDIM

答案 C

18．

基本文件命令操作有关闭和以下哪些项：

A.新建

B.打开

C.保存

D.打印输出

答案 A,B,C,D

19．DIMLINEAR（线性标注）命令允许绘制（）方向以及（）方向的尺寸标注。

A.垂直

B.对齐

C.水平

D.圆弧

答案 A,C

20．对于“标注”｜“坐标”命令，以下正确的是：

A.可以改变文字的角度

B.可以输入多行文字

C.可以输入单行文字

D.可以一次性标注X坐标和Y坐标

答案 A,B,C

21．下列选项中不需要设置文字样式的是：

A.表格样式

B.标注样式

C.图块属性

D.图层属性

答案 D ..

22．在对建筑图纸标注文字说明时，M200和C200分别表示： A.宽度为200单位的门，宽度为200单位的窗

B.高度为200单位的门，高度为200单位的窗

C.编号为200单位的门，编号为200单位的窗

D.由用户自己定义的图例，可以表示任意建筑构件

答案 C ..

23．选择尺寸进入夹点编辑，在右键快捷菜单中，无法完成的是：

A.翻转箭头

B.设置精度

C.选择标注样式、控制文字的位置

D.修改尺寸文本

答案 D ..

24．AutoCAD提供的（）命令可以用来查询所选实体的类型、所属图层空间等特性参

A.（距离）（Dist）

B.（列表）（List）

C.（时间）（Time）

D.（状态）（Status）

答案 B ..

25．倒角命令的当前倒角距离为10、8，在选择对象时按住SHIFT键，结果是：

A.倒出10、8角

B.倒出8、10角

C.倒出10、10角

D.倒出0、0角

答案 D

26．下面哪个命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且它们是一个实体：

A.PLINE

B.POLYGON

C.RECTANGLE

D.LINE

答案 A

27．块的属性的定义：

A.块必须定义属性

B.一个块中最多只能定义一个属性

C.多个块可以共用一个属性 D.一个块中可以定义多个属性

答案C,D

28．块的属性的定义：

A.块必须定义属性

B.一个块中最多只能定义一个属性

C.多个块可以共用一个属性

D.一个块中可以定义多个属性

答案 C,D

29．在（标注样式）对话框的（圆心标记类型）选项中，所供用户选择的选项包含（）选项。

A.标记

B.直线

C.圆弧

D.无

答案A,B,D

30．下列选项中不需要设置文字样式的是：

A.表格样式

B.标注样式

C.图块属性

D.图层属性

答案 D ..

31．AutoCAD提供的（）命令可以用来查询所选实体的类型、所属图层空间等特性参

A.（距离）（Dist）

B.（列表）（List）

C.（时间）（Time）

D.（状态）（Status）

答案 B ..

32．执行哪项命令，可打开“标注样式管理器”对话框，在其中可对标注样式进行设置：

A.DIMSTYLE

B.DIMDIAMETER

C.DIMRADIUS

D.DIMLINEAR

答案 A ..

33．（）对象执行[倒角]命令无效。

A.多段线

B.直线

C.构造线

D.弧

答案 D

34．使用哪个命令可以绘制出所选对象的对称图形

A.COPY

B.LENGTHEN

C.STRETCH

D.MIRROR

答案 D

35．在绘制多段线时，当在命令行提示输入A时，表示切换到（）绘制方式。

A.角度

B.圆弧

C.直径

D.直线

答案 B

36．在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二点时输入坐标（30，50），那么图形对象移动量是：

A.30,50

B.120,90

C.90,40

D.150,140

答案 A

37．（）是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A.样条曲线

B.射线

C.多线

D.构造线

答案 D

38．在进行“修剪”操作时，首先要定义修剪边界，如果没有选择任何对象，而是直接按回车或右键或空格，结果是：

合集下载

2020年建筑CAD考试题库388题含答案

2020年建筑CAD考试题库388题含答案

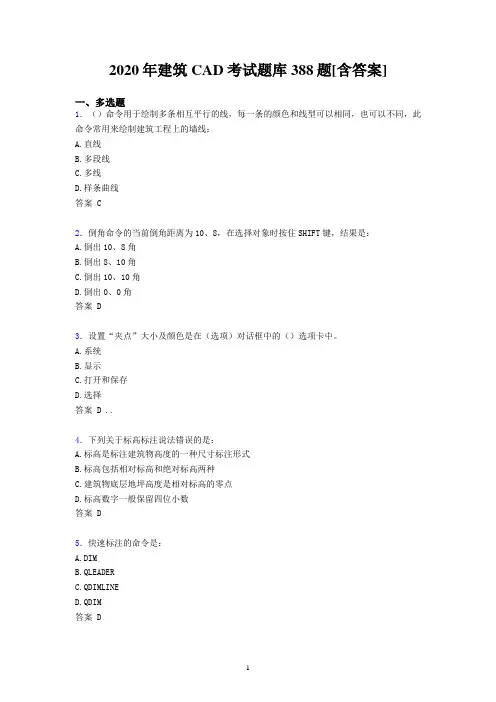

1 2020年建筑CAD考试题库388题[含答案]

一、多选题

1．（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：

A.直线

B.多段线

C.多线

D.样条曲线

答案 C

2．倒角命令的当前倒角距离为10、8，在选择对象时按住SHIFT键，结果是：

A.倒出10、8角

B.倒出8、10角

C.倒出10、10角

D.倒出0、0角

答案 D

3．设置“夹点”大小及颜色是在（选项）对话框中的（）选项卡中。

A.系统

B.显示

C.打开和保存

D.选择

答案 D ..

4．下列关于标高标注说法错误的是：

A.标高是标注建筑物高度的一种尺寸标注形式

B.标高包括相对标高和绝对标高两种

C.建筑物底层地坪高度是相对标高的零点

D.标高数字一般保留四位小数

答案 D

5．快速标注的命令是：

A.DIM

B.QLEADER

C.QDIMLINE

D.QDIM

答案 D

2 6．使用Line命令绘制一个边长为100的正方形，需要输入的坐标是：

A.0,0；0,100；100,100；100,0；-100,-100

B.任意；@0,100；@100,0；@0,-100；@-100,0

C.0,0；@0,100；@100,0；@0,-100；@-100,0

D.0,0；0,-100；100,100；-100,0；-100,-100

答案 B

7．如果要标注倾斜直线的长度，应该选用下面哪个命令：

A.DIMLINEAR

B.DIMALIGNED

C.DIMORDINATE

D.QDIM

答案 B

8．在一张复杂图样中，包含了很多大小不等的圆，要快速选择出半径20的圆，怎样实现：

A.单击

B.快速选择（Qselect）

C.框选

st方式

答案 B

9．下列文字特性不能在“多行文字编辑器”对话框的“特性”选项卡中设置的是（）。

A.高度

B.宽度

C.旋转角度

最新精编2020年CAD工程师考试复习题库388题(含答案)

最新精编2020年CAD工程师考试复习题库388题(含答案)

2020年CAD工程师考试模拟试题388题[含答案]

一、选择题

1．一个完整的 尺寸由( ) 部分组成。D

A) 尺寸线.文本.箭头

B) 尺寸线.尺寸界线.文本.标记

C) 基线.尺寸界线.文本.箭头

D) 尺寸线.尺寸界线.文本.箭头

2．打开 ，A(70，190) 为图形的位 置点，在对该图形 对象进行复 制操作时，选择图形位 置的基点坐 标为A，系统要求给 定第二点时 输入坐标(30，20) ，那么图形对 象上A点现

在的位置是 ( ) 。B

A) 30，20

B) 100，210 1

C) 70，190

D) 40，170

3．圆的半径为 15.2，以此圆作矩 形阵列，行距和列距 均为40，阵列后包络 9个圆的矩 形边长是( ) 。B

A) 95.20

B) 110.40 1

.16

D) 100

4．在图纸集管 理器中，“插入图纸一 览表”在哪个的右 键快捷菜单 上是( ) 。D

A) 图纸集名称

B) 图纸子集名 称

C) 图纸名称

D) 图纸视图

5．打开图形文 件 10.DWG，偏移时选择 “图层(L) ，然后选择”当前“，偏移距离 0偏移后对 象颜色.线型和线宽 分别是( ) 。A

A) 蓝色 r.0.3

B) 黑色 .0

C) 蓝色 .0.3

D) 蓝色 r.0

6．在 CAD 2006中 ，用于打开/关闭“动态输入”的功能健是 ( ) 。D

A) F9

B) F8

C) F11

D) F12

7．下述方法中 不能够创建 圆的是( ) 。C

A) 2P

B) 3P

C) 4P

D) 圆心.半径

8．有一实物的 某个尺寸为 10，绘图是采用 的比例为 ：1。标注是应标 注( ) 。B

A) 5

B) 10

C) 20

D) 5mm

CAD考试训练题「有答案」

CAD考试训练题「有答案」

CAD考试训练题「有答案」

2017年CAD考试训练题「有答案」

一、单选题

1、当进入了AUTOCAD环境中(即AUTOCAD的图形编辑器)时，缺省时所建立的坐标系统为( B )

A、用户坐标系 B、世界坐标系 C、相对坐标系 D、绝对坐标系

2、AUTOCAD的坐标体系，包括世界坐标和( D )坐标系。

A、绝对坐标 B、平面坐标 C、相对坐标 D、用户坐标

3、如需对所选图形作出规则的复制，该使用( B )

A、执行COPY(复制)命令后，当出现“选择对象”时，再介入F

B、使用阵列命令 C、XCOPY D、用“宏”命令

4、使用下面的哪个操作可以完成对所选图形的移动( A )

A、MOVE B、ROTAE C、COPY D、MOCORO

5、 用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A.1个 B.4个 C.不一定 D.5个

6、 用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A.PAN B.MOVE C.SCALE D.COPY

7、在执行FILLET命令时，先应设置__A____。

A.圆弧半径R B.距离D C.角度值 D.内部块Block

8、剪切物体需用___A___命令。

A.Trim B.Extend C.Stretch D.Chamfer

9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A.输入C回车 B.输入B回车 C.输入PLOT回车 D.输入DRAW回车

10、 AutoCAD中的图层数最多可设置为__B____。

A.10层 B.没有限制 C.5层 D.256层

11、 CP是哪个命令的热键名__B____。

A.CIRLCE B.COPY C.CHAMFER D.SPLINEDIT 12. ARC子命令中的(S，E，A)指的是哪种画圆弧方式__D____。

A.起点、圆心、终点 B.起点、终点、半径

建筑CAD试卷A与答案

建筑CAD试卷A与答案

1 共2 页

建筑CAD

一、填空题

1. AutoCAD的坐标系统有______________、______________，其中____________是固定不变的。

2. 既可以绘直线，又可以绘曲线的命令是_____________。

3. AutoCAD中可以创建____________个图层。

4. 画一个半径为5的圆，确定圆心，输入d后，应再输入________。

5. 在AutoCAD中，显示坐标的方式有三种，分别为___________、___________和__________。

6. AutoCAD中F1键的功能是____________。

二、判断题

1. 在AutoCAD中无法使用透视方式观察三维模型。 （ ）

2. 范围缩放可以显示图形范围并使所有对象最大显示。 （ ）

3. CAD不仅是辅助设计，而且可以代替人的设计。 （ ）

4. 在AutoCAD中，QUIT命令可退出绘图状态时，提示是否以原图形文件名存盘，

而后可以返回操作系统。 （ ）

5. COPY命令产生对象的拷贝，而保持原对象不变。 （ ）

6. 不能为尺寸文字添加后缀。 （ ）

7. AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。 （ ）

8. 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。 （ ）

9. 特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象，也可将源对象的图元类型赋给目标对象。 （ ）
