稳压罐工作原理

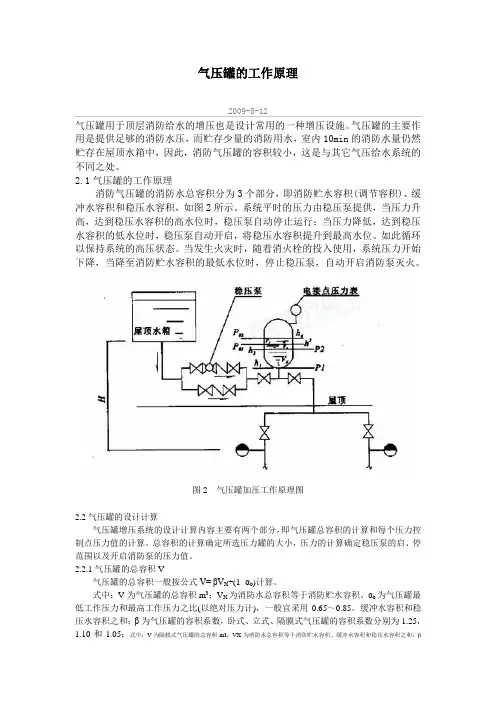

气压罐的工作原理

2009-5-12

气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。

2.1气压罐的工作原理

消防气压罐的消防水总容积分为3个部分，即消防贮水容积(调节容积)、缓冲水容积和稳压水容积，如图2所示。系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。如此循环以保持系统的高压状态。当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

图2 气压罐加压工作原理图

2.2气压罐的设计计算

气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

2.2.1气压罐的总容积V

气压罐的总容积一般按公式V= βVX÷(1- αb)计算。

式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；式中：V为隔膜式气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为隔膜式气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为隔膜式气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。

- 1 - 液压机构的工作原理

1. 储能：储能在储压筒内予充氮以后进行，注意关闭高压放油阀。

接通电源，按下零压启动按钮，油泵电动机运行，油箱内的低压油经滤油器进入油泵内，经油泵压缩后送至储压筒的下部，推动活塞向上压缩氮气，使油压逐渐升高，当活塞上升至微动开关1w时，电源切断；当活塞杆下降至2w时,油泵自动补压。所以油压始终保持在1w~~2w行程内。(结合电机控制回路图)

2. 合闸：当合闸线圈HQ接通电源或用手动按合闸铁芯后，合闸电磁铁动作，压下合闸一级阀杆，打开合闸一级阀的球阀口，同时关闭一级阀的排油孔。于是高压油进入二级阀的上部，推动锥阀芯向下运动并首先关闭上阀口，然后打开下阀口，同时高压油立刻通过下阀口进入工作缸合闸侧。这时工作缸活塞虽然两侧都受同一高压，但合闸侧受压面积大于分闸侧面积，活塞在差压的作用下，迅速向合闸方向运动，通过拉杆推动断路器合闸。断路器合闸后，辅助开关F1随之转换，并断开合闸电源，接通分闸回路。

3．自保持：高压油通过二级上锥阀上的小孔（直径0.5），进入二级阀上部，使阀芯上部一直保持着高压油，因而断路器保持在合闸状态。（CY3另有自保回路）

4．分闸操作：分闸线圈FQ受电（或手按），分闸电磁铁动作，压下分闸一级阀杆，打开一级钢球阀的阀口，于是二级阀上部的高压油立刻通过阀口排入油箱，二级阀下部在高压油的作用下迅速向上运动，并首先打开上阀口，后关闭下阀口使工作钢合闸侧的高压油经阀座上排油孔释放到低压油箱。由于工作缸活塞在分闸侧常充高压油作用，因而向分闸方向运动，并通过拉带动断路器分闸。分闸后辅助开关转换断开分闸线圈电源，接通合闸。

 主阀系统采用了失压不慢分的结构：二级阀的锥阀不装复位弹簧，它能在分闸 或合闸位置不动作，启动油泵时不变。如果出现在高压失压时重新启动油泵，不会慢出，二级阀不会动作，还保持在原来的合闸位置，保持和开关一致，这样不会发生误动作和慢分，减少造成事故的可能性。（慢分的造成原因？CY3防慢分结构）

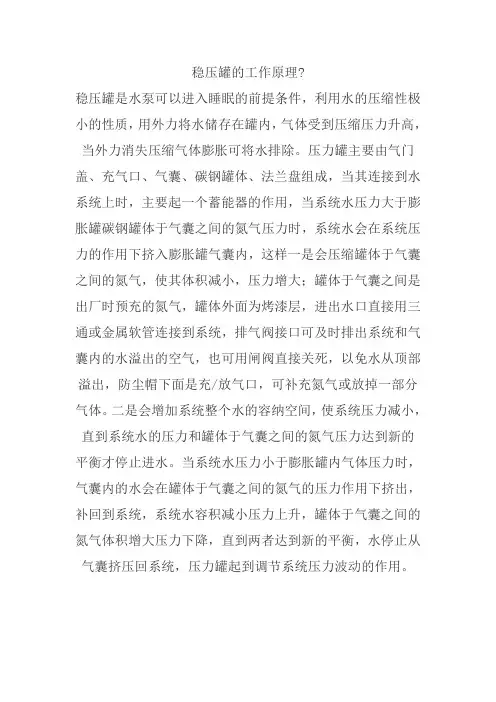

稳压罐的工作原理?

稳压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。压力罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体于气囊之间的氮气，使其体积减小，压力增大；罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口，可补充氮气或放掉一部分气体。二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体于气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。
