微波炉电路工作原理

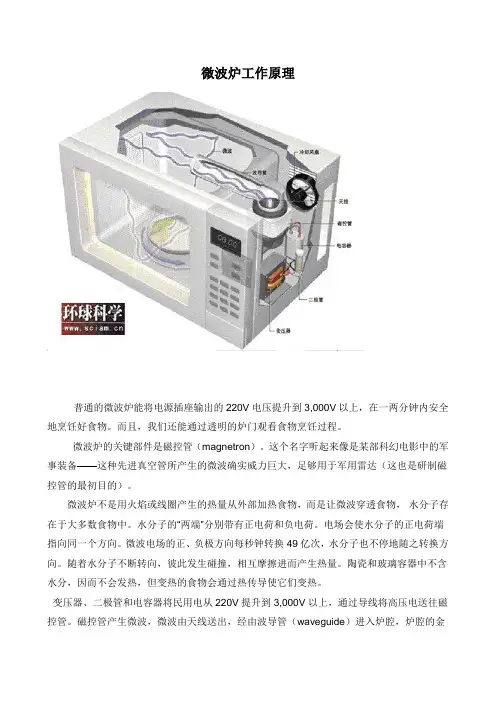

微波炉工作原理

普通的微波炉能将电源插座输出的220V电压提升到3,000V以上，在一两分钟内安全地烹饪好食物。而且，我们还能通过透明的炉门观看食物烹饪过程。

微波炉的关键部件是磁控管（magnetron）。这个名字听起来像是某部科幻电影中的军事装备——这种先进真空管所产生的微波确实威力巨大，足够用于军用雷达（这也是研制磁控管的最初目的）。

微波炉不是用火焰或线圈产生的热量从外部加热食物，而是让微波穿透食物， 水分子存在于大多数食物中。水分子的“两端”分别带有正电荷和负电荷。电场会使水分子的正电荷端指向同一个方向。微波电场的正、负极方向每秒钟转换49亿次，水分子也不停地随之转换方向。随着水分子不断转向，彼此发生碰撞，相互摩擦进而产生热量。陶瓷和玻璃容器中不含水分，因而不会发热，但变热的食物会通过热传导使它们变热。

变压器、二极管和电容器将民用电从220V提升到3,000V以上，通过导线将高压电送往磁控管。磁控管产生微波，微波由天线送出，经由波导管（waveguide）进入炉腔，炉腔的金属腔壁不断反射微波。旋转的玻璃托盘会让食物均匀受热。一些型号的微波炉中没有玻璃托盘，但波导管端部有一个旋转小叶片，它能将微波完全散布开。

高压电被传送到阴极灯丝。灯丝变热后便会发射出电子，这些电子被外围带正电的阳极板吸引。一些大磁铁块施加的磁场使向外流动的电子云旋转。在旋转的过程中，电子云形成轮辐状，从阳极板之间的每一个空腔中穿过。移动着的电子云“轮辐”将负电荷传递给空腔，此后负电荷又会在下一个“轮辐”到达之前流出空腔。负电荷的反复增减在空腔内产生出2.45千兆赫兹的振荡电磁场。磁控管上的天线以这一频率发生谐振，从其顶部尖端发射出微波——这和无线电传输天线的原理几乎一模一样。

微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成。微波炉的心脏是磁控管。这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。这就是微波炉加热的原理。用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比其它炉灶快4至10倍，热效率高达80%以上。目前，其他各种炉灶的热效率无法与它相比。

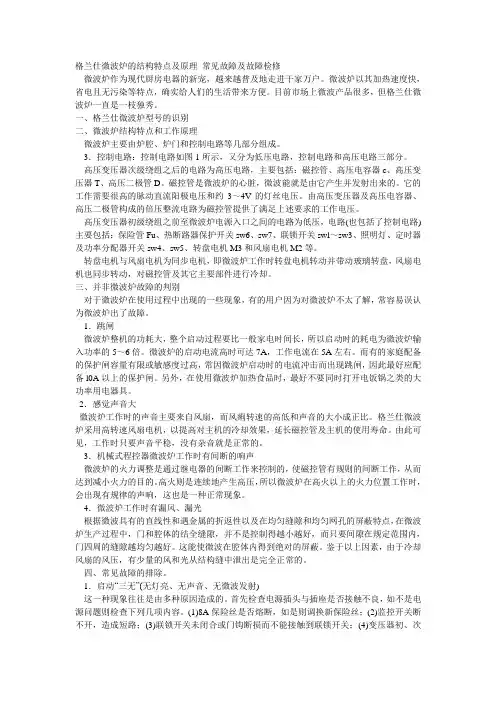

格兰仕微波炉的结构特点及原理 常见故障及故障检修

微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。

一、格兰仕微波炉型号的识别

二、微波炉结构特点和工作原理

微波炉主要由炉腔、炉门和控制电路等几部分组成。

3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。

高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。

三、并非微波炉故障的判别

对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。

1．跳闸

微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。微波炉的启动电流高时可达7A，工作电流在5A左右。而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。

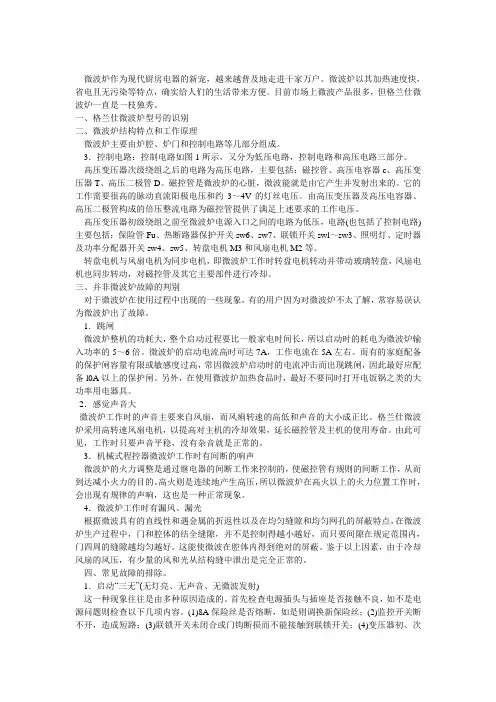

微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。

一、格兰仕微波炉型号的识别

二、微波炉结构特点和工作原理

微波炉主要由炉腔、炉门和控制电路等几部分组成。

3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。

高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。

三、并非微波炉故障的判别

对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。

1．跳闸

微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。微波炉的启动电流高时可达7A，工作电流在5A左右。而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。

2．感觉声音大
