无线手持终端操作方法

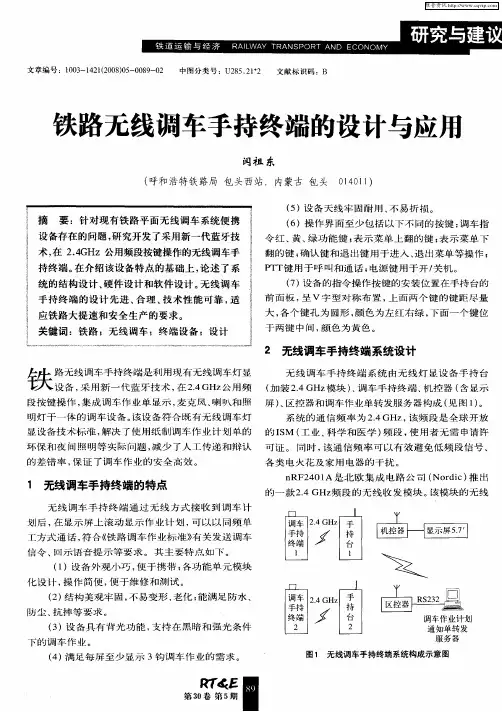

文章编号：１００３—１４２１（２００８）０５—００８９—０２　中图分类号：Ｕ２８５．２１＋２　文献标识码：Ｂ　铁路无线调车手持终端的设计与应用　闰祖东　（呼和浩特铁路局包头西站，内蒙古包头０１　４０１　１）　摘　要：针对现有铁路平面无线调车系统便携　设备存在的问题，研究开发了采用新一代蓝牙技　术，在２．４ＧＨｚ公用频段按键操作的无线调车手　持终端。在介绍该设备特点的基础上，论述了系　统的结构设计、硬件设计和软件设计。无线调车　手持终端的设计先进、合理、技术性能可靠，适　应铁路大提速和安全生产的要求。　关键词：铁路；无线调车；终端设备；设计　产卜路无线调车手持终端是利用现有无线调车灯显　＿‘　—卜　设备，采用新一代蓝牙技术，在２．４ＧＨｚ公用频　段按键操作，集成调车作业单显示，麦克风、喇叭和照　明灯于一体的调车设备。该设备符合既有无线调车灯　显设备技术标准，解决了使用纸制调车作业计划单的　环保和夜间照明等实际问题，减少了人工传递和辩认　的差错率，保证了调车作业的安全高效。　１无线调车手持终端的特点　无线调车手持终端通过无线方式接收到调车计　划后，在显示屏上滚动显示作业计划，可以以同频单　工方式通话，符合　铁路调车作业标准》有关发送调车　信令、回示语音提示等要求。其主要特点如下。　（１）设备外观小巧，便于携带；各功能单元模块　化设计，操作简便，便于维修和测试。　（２）结构美观牢固，不易变形、老化；能满足防水、　防尘、抗摔等要求。　（３）设备具有背光功能，支持在黑暗和强光条件　下的调车作业。　（４）满足每屏至少显示３钩调车作业的需求。　第３０　５一　第　卷第期■■　（５）设备天线牢固耐用、不易折损。　（６）操作界面至少包括以下不同的按键：调车指　令红、黄、绿功能键；表示菜单上翻的键；表示菜单下　翻的键；确认键和退出键用于进入、退出菜单等操作；　ＰＴＴ键用于呼叫和通话；电源键用于开／关机。　（７）设备的指令操作按键的安装位置在手持台的　前面板，呈Ｖ字型对称布置，上面两个键的键距尽量　大，各个键孔为圆形，颜色为左红右绿，下面一个键位　于两键中间，颜色为黄色。　２无线调车手持终端系统设计　无线调车手持终端系统由无线灯显设备手持台　（加装２．４　ＧＨｚ模块）、调车手持终端、机控器（含显示　屏）、区控器和调车作业单转发服务器构成（见图１）。　系统的通信频率为２．４　ＧＨｚ，该频段是全球开放　的ＩＳＭ（工业、科学和医学）频段，使用者无需申请许　可证。同时，该通信频率可以有效避免低频段信号、　各类电火花及家用电器的干扰。　ｎＲＦ２４０１Ａ是北欧集成电路公司（Ｎｏｒｄｉｃ）推出　的一款２．４　ＧＨｚ频段的无线收发模块。该模块的无线　２．４ＧＨｚ　匝　服务器　图１

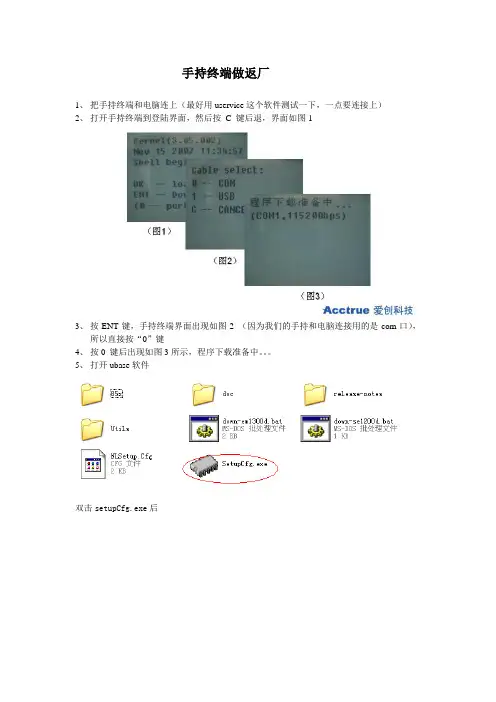

手持终端做返厂

1、 把手持终端和电脑连上（最好用uservice这个软件测试一下，一点要连接上）

2、 打开手持终端到登陆界面，然后按 C 键后退，界面如图1

3、 按ENT键，手持终端界面出现如图2 （因为我们的手持和电脑连接用的是com口），所以直接按“0”键

4、 按0 键后出现如图3所示，程序下载准备中。。。

5、 打开ubase软件

双击setupCfg.exe后

点击“Install”

6、 电脑桌面会弹出黑色dos框，会有一个进度百分比的显示，等到100%的时候，手持终端界面下端会出现any key to continue（按任意键继续），然后随便按一个数字键，接着手持终端的界面又出现如图1所示，然后再按“ENT”键，手持又出现如图2所示，再按“0”键，一直这样重复6次，等电脑桌面上的黑色dos框自动消失，手持终端的返厂工作就做完了，然后重启一下手持终端后，手持终端会出现如图4所示

接下来，烧制手持终端程序

1、 出现如图4所示

选择1，点击“OK”，里面有“电源管理”，按“OK”键可以设置手持终端自动关机时间。

选择6，点击“OK”，类型选择“存为内核”，端口选“com1”，初始速率选“115200”

按“OK”键，出现如图8所示

然后打开“BinDownloader”软件

双击打开“Downloader.exe”

File选择

Port选择com1 baudrate选择115200 init baudrate选择115200

然后点击download

等到进度显示到100%的时候，手持终端的程序就烧制完成了，然后重启手持终端。

手持终端烧制用户名和密码

打开最新的接口工具PT850Interface

双击打开PT850Interface.exe

点击“用户管理”，在用户编码、用户名称和登陆密码下面依次输入“1”（你也可以输入其他用户名和密码，1是我们的初始密码，修改用户名和密码也是用这个工具修改）

无线巴枪操作指南

操作原理

现申通公司使用的无线巴枪是日本CASIO DT-900产品，该产品自申通公司使用网上查询系统就开始使用，性能稳定、使用方便，对申通的发展起到了推动作用。DT-900的原理是通过红外线模块读取数据，再通过数据处理传输到网络服务器上，然后才可以进行数据查询。

使用方法：

此无线巴枪的使用方法仅对于申通公司巴枪的使用说明。我们现在大多数公司已经有了这种先进的条码识别器，但不排除有些公司刚刚购买，或者是在使用的时候，不知道该注意那些问题，在这里我先帮你们安装

首先，要清点一下配件是否齐全：

A 扫描头 B 通信座 C 数据线（与电脑连接用的，一般是灰色的） D 通信座电源

安装步骤如下：

1 先把电脑关机，最好是电脑电源也给切断。

2 拿出设备带的数据线，一端插在电脑的COM1口上，一般是在靠近键盘的插口下方。另一端与通信座连接（通信座的接口在前方，有可能新的通信座的前方的接口，是被一些黑色的小片堵住的，拿开即可）

3 把通信座电源一端接在通信座上，一端连电源插座。

4 把电脑电源接通，开机。

5 通信信座上是有一个电源控制开关的，是在右侧，你可以开一下试试，通电的情况下，会有一个红色指示灯。

无线巴枪按键说明：

S键：数字和字母的切换键，当屏幕的左下角显示一个框框里一个S，键盘被锁住，只能输字母；

当屏幕的左下角没有显示S，键盘没有锁住，只能输数字；

BS键：删除字符键，可以删除一个字符的意思，申通的单号是12位字符；

CLR键：退出键，上一步、返回的意思；

L键：扫描时按此键；

ENT键：确定键，下一步、回车、确定的意思；

无线扫描枪开机，显示屏上显示 申通快递**公司，按巴枪键盘上任意键显示：

申通快递**公司，按巴枪键盘上任意键显示：

1、维护员：维护员的初始帐号和密码都为：0000，数据上传与下载、时间修改、密码修改等功能都在维护员内进行；

新大陆HR2180扫描枪的使用方法及电池充电方法

文章来源：扫描网

新大陆HR2180扫描枪的使用方法以及给扫描枪电池充电方法分别是什么？首先我们需要充分了解扫描枪各部件的功能。

外观图：

手持终端

① 扫描窗

② 扳机

③ 充电指示灯（红色）

④ 通信/充电口

⑤ 电源开关

⑥ 出声口

⑦ 红色LED 灯(无线数据传送失败); 蓝色LED (电源); 绿色LED (设置)

基座：

① B 按键（预留）；S 按键（在线更新/重启）；P 按键（USB 枚举控制）

② 红色LED (初始化失败); 蓝色LED (电源); 绿色LED (数据接收/无线变频指示)

③ 天线

我们了解了新大陆NLS-HR2180手持式扫描枪的各个部件之后，我们再来了解如何使用新大陆NLS-HR2180手持式扫描枪，首先我们要了解怎么开启和关闭手持扫描枪的电源，还要了解给扫描枪电池充电等技巧。关于扫描枪基座的安装发法可参考《新大陆NEWLAND HR2280扫描枪基座的安装方法》一文。

（1）开启手持终端的电源:

按住扫描枪电源开关按键 （参考外观图）2 秒，听见“哔”一声后松手。

（2）关闭手持终端的电源:

按住扫描枪电源开关按键 （参考外观图）2 秒。

扫描枪电池充电:

1. ①将交流/直流电源适配器一头插入基座的电源接口，②另外一头插入电源插座。

2. 充电过程中，手持终端的充电指示灯会亮，充电完成时充电指示灯会熄灭。基座有过充保护电路。
