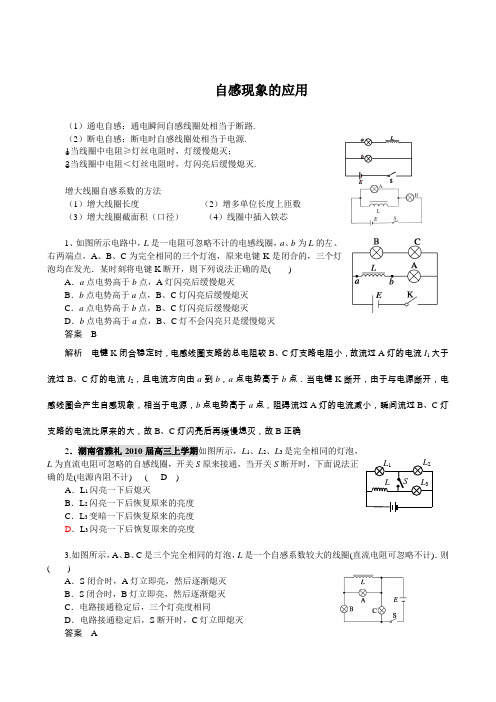

自感现象的应用（1）通电自感：通电瞬间自感线圈处相当于断路. （2）断电自感：断电时自感线圈处相当于电源. ○1当线圈中电阻≥灯丝电阻时，灯缓慢熄灭； ○2当线圈中电阻＜灯丝电阻时，灯闪亮后缓慢熄灭. 增大线圈自感系数的方法（1）增大线圈长度 （2）增多单位长度上匝数 （3）增大线圈截面积（口径） （4）线圈中插入铁芯 1、如图所示电路中，L 是一电阻可忽略不计的电感线圈，a 、b 为L 的左、右两端点，A 、B 、C 为完全相同的三个灯泡，原来电键K 是闭合的，三个灯泡均在发光．某时刻将电键K 断开，则下列说法正确的是( )A ．a 点电势高于b 点，A 灯闪亮后缓慢熄灭B ．b 点电势高于a 点，B 、C 灯闪亮后缓慢熄灭 C ．a 点电势高于b 点，B 、C 灯闪亮后缓慢熄灭D ．b 点电势高于a 点，B 、C 灯不会闪亮只是缓慢熄灭 答案 B解析 电键K 闭合稳定时，电感线圈支路的总电阻较B 、C 灯支路电阻小，故流过A 灯的电流I 1大于流过B 、C 灯的电流I 2，且电流方向由a 到b ，a 点电势高于b 点．当电键K 断开，由于与电源断开，电感线圈会产生自感现象，相当于电源，b 点电势高于a 点，阻碍流过A 灯的电流减小，瞬间流过B 、C 灯支路的电流比原来的大，故B 、C 灯闪亮后再缓慢熄灭，故B 正确2．湖南省雅礼2010届高三上学期如图所示，L 1、L 2、L 3是完全相同的灯泡，L 为直流电阻可忽略的自感线圈，开关S 原来接通，当开关S 断开时，下面说法正确的是(电源内阻不计) ( D )A ．L 1闪亮一下后熄灭B ．L 2闪亮一下后恢复原来的亮度C ．L 3变暗一下后恢复原来的亮度D ．L 3闪亮一下后恢复原来的亮度3.如图所示，A 、B 、C 是三个完全相同的灯泡，L 是一个自感系数较大的线圈(直流电阻可忽略不计)．则( )A ．S 闭合时，A 灯立即亮，然后逐渐熄灭B ．S 闭合时，B 灯立即亮，然后逐渐熄灭C ．电路接通稳定后，三个灯亮度相同D ．电路接通稳定后，S 断开时，C 灯立即熄灭 答案 AS L 1 L 2 L 3L解析因线圈L的直流电阻可忽略不计，S闭合时，A灯立即亮，然后逐渐熄灭，A正确．S闭合时，B灯先不太亮，然后亮，B错误．电路接通稳定后，B、C灯亮度相同，A灯不亮，C错误．电路接通稳定后，S断开时，C灯逐渐熄灭，D错误．4、如图所示，多匝电感线圈L的电阻不计，两个电阻的阻值都是R，电键S原来打开，通过电源的电流I0＝E2R，合上电键，线圈中有自感电动势，这个电动势将()A．有阻碍电流的作用，最后电流由I0减小到零B．有阻碍电流的作用，最后电流小于I0C．有阻碍电流增大的作用，因而电流I0保持不变D．有阻碍电流增大的作用，但最后电流还是增大到2I0答案：D5．如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，D1、D2和D3是三个完全相同的灯泡，E是内阻不计的电源．在t＝0时刻，闭合开关S，电路稳定后在t1时刻断开开关S.规定以电路稳定时流过D1、D2的电流方向为正方向，分别用I1、I2表示流过D1和D2的电流，则下列四个图象中能定性描述电流I1、I2随时间t变化关系的是()答案 C解析在闭合开关S时，流过D2的电流立即增大到稳定值I2′，流过D1的电流由于线圈的自感作用并不能立即增加，而是缓慢地增加到I1′，且I1′＝2I2′，在断开开关S时，线圈中产生自感电动势，D1、D2和D3组成回路，回路中有逆时针方向的电流，且电流从I1′逐渐减小，最后减为零，所以选项C正确．6、(多选)如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的灯泡，E是一内阻不计的电源．t＝0时刻，闭合开关S，经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过灯泡D1和D2的电流，规定图中箭头所示的方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是()解析当S闭合时，L的自感作用会阻碍其中的电流变大，电流从D1流过；当L的阻碍作用变小时，L中的电流变大，D1中的电流变小至零；D2中的电流为电路总电流，电流流过D1时，电路总电阻较大，电流较小，当D1中电流为零时，电流流过L与D2，总电阻变小，电流变大至稳定；当S再断开时，D2马上熄灭，D1与L组成回路，由于L的自感作用，D1慢慢熄灭，电流反向且减小；综上所述知选项A、C 正确．答案AC7、图中L是绕在铁芯上的线圈，它与电阻R、R0及开关和电池E构成闭合回路．开关S1和S2开始都处在断开状态．设在t＝0时刻，接通开关S1，经过一段时间，在t＝t1时刻，再接通开关S2，则能较准确表示电阻R两端的电势差U ab随时间t变化的图线是()解析闭合开关S1，线圈产生的自感电动势阻碍电流的变大，U ab不会突然变大，D项错误；电流达到稳定后，再闭合开关S2，由于线圈的作用，原有电流慢慢变小，U ab也从原来的数值慢慢减小，A项正确．答案 A8、（10江苏卷）4.如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S,下列表示A、B两点间电压U AB随时间t变化的图像中，正确的是(B)【解析】开关闭合时，线圈的自感阻碍作用，可看做电阻，线圈电阻逐渐减小，并联电路电阻逐渐减U逐渐减小；开关闭合后再断开时，线圈的感应电流与原电流方向相同，形成回路，灯泡的电小。
自感现象的原理及应用1. 引言自感现象是一种物理现象，指的是当电流经过一条导线时，产生的磁场会对导线本身产生感应电动势的现象。
这种自感作用在电路设计和应用中具有重要的作用。
本文将介绍自感现象的基本原理、计算方法以及在电路设计和应用中的应用。
2. 自感现象的原理自感现象基于法拉第电磁感应定律，即改变磁通量线的大小和方向会在导线上产生感应电动势。
自感现象的原理可以用以下公式表示：$$ V = -L \\frac{di}{dt} $$其中，V表示电压，L表示自感系数，di/dt表示电流的变化率。
3. 自感系数的计算自感系数是用来衡量导线对其本身产生的磁场的感应程度。
具体计算方法如下：•直线导线的自感系数计算公式为：$$ L = \\frac{\\mu_0 \\cdot \\pi \\cdot d}{ln(\\frac{8d}{r})} $$其中，L表示自感系数，$\\mu_0$表示真空中的磁导率，d表示导线的长度，r表示导线的半径。
•环形导线的自感系数计算公式为：$$ L = \\frac{\\mu_0 \\cdot R}{2} \\cdot \\left[ln\\left(\\frac{8R}{r}\\right)-1\\right] $$其中，L表示自感系数，$\\mu_0$表示真空中的磁导率，R表示环形导线的半径，r表示导线的半径。
4. 自感现象在电路设计中的应用自感现象在电路设计中有广泛的应用，下面列举了一些常见的应用场景。
•电感器：电感器是利用自感现象制造的一种电子元件，常用于滤波器、功率供给器、谐振器等电路中。
它们基于自感现象的特性，可以实现对特定频率的信号进行滤波和放大的功能。
•电感耦合：在一些电路中，可以利用自感现象实现电感耦合，将两个或多个电路以电感器作为耦合元件连接起来。
这种电感耦合可以实现信号的传输和干扰的隔离。
•变压器：变压器是基于自感现象的原理构造的，它利用电磁感应现象和自感现象将交流电压从一路传送到另一路。
什么是电磁感应的自感现象如何应用它解决问题电磁感应是指当导线中的磁通量变化时，在导线中会产生感应电动势的现象。
而电磁感应的自感现象则是指当电流在导线中发生变化时，导线本身产生的感应电动势。
这种自感现象常常被应用于解决各种问题中。
本文将讨论电磁感应的自感现象及其应用。
自感现象是基于法拉第的感应定律发展起来的。
根据感应定律，当一个导体中的磁场变化时，导体中会出现感应电动势。
自感现象是指当电流变化时，导线中的磁场也会发生变化，从而产生感应电动势。
这种感应电动势的产生与导线本身的特性有关，包括导线的长度、截面积和材料等。
自感现象广泛应用于电路中，特别是交流电路中的电感元件。
电感元件是利用自感现象来储存和释放电能的设备。
通过改变电流的大小和方向，电感元件可以向电路提供稳定的电流。
在交流电路中，它还能起到滤波和隔离的作用。
除了在电路中应用外，自感现象也被广泛地应用于电机和变压器等电磁设备中。
在电机中，自感现象使得电流在绕组中形成磁场，从而产生转矩，驱动电机运转。
而在变压器中，自感现象则被用来改变电流的值和方向，实现电能的传输和变换。
此外，自感现象还可以用于测量和检测。
通过利用自感现象，可以设计出各种感应线圈和传感器来测量和检测物理量。
例如，利用自感现象可以制作出电感传感器，用来检测和测量接近物体的距离、金属探测、速度测量等。
自感现象也被应用于无线充电技术中，使得设备可以实现无线充电。
自感现象还在通信技术中起到重要的作用。
利用自感现象，可以设计出各种天线和信号处理设备，用来接收和发送电磁信号。
例如，无线电中的天线就利用了自感现象来接收无线电波，将其转化为电信号。
而在移动通信中，自感现象被用来设计出天线和无线电频率传输设备，实现无线通信。
总之，电磁感应的自感现象是一种重要的物理现象，广泛应用于各个领域。
通过自感现象，我们可以解决许多实际问题，如调节电流、储存电能、测量和检测物理量，以及实现无线通信等。
电磁感应的自感现象是电磁学的基础，掌握和应用它对于推动科技发展具有重要意义。
电磁感应与自感现象电磁感应和自感现象是电磁学中的重要概念，它们在电磁现象研究和应用中具有广泛的应用。
本文将介绍电磁感应和自感现象的基本原理、特点和应用。
1. 电磁感应电磁感应是指导体中的磁场发生变化时，在导体中将产生电动势和电流的现象。
电磁感应的原理是法拉第电磁感应定律。
根据法拉第电磁感应定律，当导体中的磁通量发生变化时，导体中将产生感应电动势。
感应电动势的大小与磁通量的变化率成正比。
如果导体是闭合回路，感应电动势将驱动电流的产生。
电磁感应可以应用在许多领域。
在发电中，利用电磁感应原理将机械能转化为电能。
发电机通过旋转磁场使导线中的磁通量发生变化，从而产生感应电动势驱动电流，实现能量转换。
在变压器中，电磁感应的原理被用于将电能从一个电路传递到另一个电路。
变压器通过交变电流在一侧产生交变磁场，从而感应另一侧的电动势，实现电能的传递。
2. 自感现象自感现象是指通过电流在导线或线圈中产生的磁场，导致导体本身感受到感应电动势的现象。
自感的大小与电流的变化率成正比。
自感现象的基本原理是亨利电磁感应定律。
自感的应用广泛存在于电子元件中。
在变压器、电感和电磁继电器等元件中，由于导线或线圈的自感效应，使其在交流电路中表现出电感的特性。
电感对于频率较低的交流电有阻抗作用，在电路中起到限制电流变化的作用。
此外，自感还应用于电磁波的发射和接收中。
天线、感应线圈等设备利用自感的原理将电磁波能量转化为电能或将电能转化为电磁波。
3. 电磁感应与自感的应用除了上述提到的发电、变压和电磁波应用外，电磁感应和自感现象在许多其他领域也有应用。
在医学影像中，核磁共振成像（MRI）技术利用了电磁感应的原理。
MRI通过对核磁共振现象的观察和分析，获取人体内部组织的详细影像，用于检查和诊断。
在工业自动化中，电磁感应和自感现象被广泛应用于传感器技术和电感触发器等设备中。
通过感应电动势的变化，可以检测和测量各种物理量，如温度、压力和位移等。
在交通运输中，感应电动势的原理被应用于交通信号灯和电磁轨道制动器等设备中。
电磁感应理解互感和自感现象的应用在我们日常生活中，电磁感应是一种非常常见的物理现象，它是指导线中电流变化产生的磁场经过导线圈内、外环境产生的一种电动势。
通过对电磁感应的研究，我们可以更好地理解互感和自感现象，并将其应用于各个领域。
一、互感现象互感现象是指当两个电路存在磁耦合时，其中一个电路中的电流或电压的变化会引起另一个电路中的电流或电压的变化。
互感现象在电子通信、电力传输和电路设计中有着广泛的应用。
电子通信：互感现象在无线通信系统中起着重要的作用。
例如，手机中的天线将电信号作为电磁波发送出去，而天线接收到的电磁波也会通过互感现象转换成电信号。
同时，在通信线路中使用的变压器也利用了互感现象进行信号的传输和接收。
电力传输：变压器是电力传输系统中的重要设备，它利用了互感现象进行电能的传输。
变压器中的两个线圈通过磁耦合，通过改变输入线圈的电流来实现输出线圈电流和电压的变化。
这种方式可以实现电能从发电厂向用户的传输，提高了电力传输的效率。
电路设计：互感器在电路设计中也有着广泛的应用。
例如，互感输入电流传感器可以测量电路中的电流，并将其转换为与电流成正比的输出电压。
另外，交流耦合电感器可以将输入信号与输出信号在电路中进行耦合，以实现信号放大或滤波。
二、自感现象自感现象是指导线自身的电阻率变化引起的感应电动势。
自感现象在电子元件和电路设计中也有着重要的应用。
电子元件：电感器是利用自感现象制造的电子元件之一。
电感器通过将导线绕制成线圈，利用自感现象将变化的电流转换成感应电动势。
这种感应电动势可以用于各种电路中，例如滤波器、调谐电路和振荡电路。
电路设计：自感现象也广泛应用于电路设计中。
例如，为了抑制电路中的高频噪声，可以使用自感元件制造一个自感环，通过自感现象将高频噪声转变为热能。
另外，在配电线路中使用的电感线圈也可以通过自感现象过滤电路中的谐振电流。
三、电磁感应的其他应用除了互感和自感现象的应用之外，电磁感应还具有其他一些重要的应用。
