数据选择器实验报告

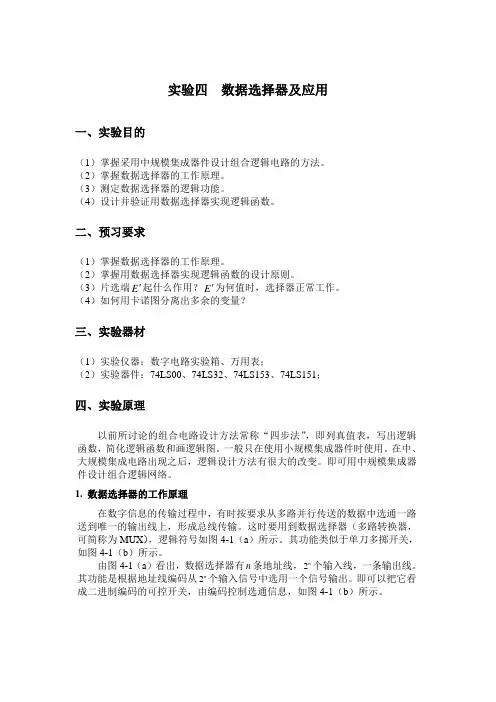

实验四 数据选择器及应用

一、实验目的

（1）掌握采用中规模集成器件设计组合逻辑电路的方法。

（2）掌握数据选择器的工作原理。

（3）测定数据选择器的逻辑功能。

（4）设计并验证用数据选择器实现逻辑函数。

二、预习要求

（1）掌握数据选择器的工作原理。

（2）掌握用数据选择器实现逻辑函数的设计原则。

（3）片选端E起什么作用？E为何值时，选择器正常工作。

（4）如何用卡诺图分离出多余的变量？

三、实验器材

（1）实验仪器：数字电路实验箱、万用表；

（2）实验器件：74LS00、74LS32、74LS153、74LS151；

四、实验原理

以前所讨论的组合电路设计方法常称“四步法”，即列真值表，写出逻辑函数，简化逻辑函数和画逻辑图。一般只在使用小规模集成器件时使用。在中、大规模集成电路出现之后，逻辑设计方法有很大的改变。即可用中规模集成器件设计组合逻辑网络。

1. 数据选择器的工作原理

在数字信息的传输过程中，有时按要求从多路并行传送的数据中选通一路送到唯一的输出线上，形成总线传输。这时要用到数据选择器（多路转换器，可简称为MUX），逻辑符号如图4-1（a）所示。其功能类似于单刀多掷开关，如图4-1（b）所示。

由图4-1（a）看出，数据选择器有n条地址线，2n个输入线，一条输出线。其功能是根据地址线编码从2n个输入信号中选用一个信号输出。即可以把它看成二进制编码的可控开关，由编码控制选通信息，如图4-1（b）所示。

（a）数据选择逻辑符号 （b）单刀多掷开关

图4-1 数据选择器

图4-2是4选1数据选择器。图中1A、0A是地址变量，由地址代码来选择数据通道；0123DDDD是输入信号；F是输出信号；E是使能端或片选端，低电平有效。当E为低电平时，数据选择器正常工作；E为高电平时，数据选择器禁止工作。数据选择器的功能如表4-1所示。

（a）电路 （b）逻辑符号

数电实验报告之数据选择器应用

一、实验目的

通过实验掌握数据选择器的基本原理、工作方式及应用；会用数据选择器解决实际问题。

二、实验设备

数字电路实验箱、IC7400、IC74157、IC74245、LED灯、按钮、开关、电阻、导线等。

三、实验原理

数据选择器是一种多通道数据选择开关，具有“选通/隔断”特点，常用于多路输入/输出，或在多路输入中选择一路进行处理等。IC74157是一种四选一数据选择器，IC74245是一种八位双向缓冲器。

四、实验内容

将IC74157连接到数字电路实验箱的插座上，采用手工方式对数组进行选择，将选择结果连接到LED灯上显示。

将IC74245连接到数字电路实验箱的插座上，在输入端口连接一个开关，通过开关控制数据输入端口，将输出端口连接到LED灯上进行输出。

五、实验步骤

1. 将IC74157插入数字电路实验箱插座中

2. 在波特图的基础上，根据实验需求，将IC74157与其他器件连接。

3. 将LED灯连接到IC74157的输出端口上

4. 将手动选择的数据输入到IC74157的输入端口中，并观察LED灯的显示情况。

5. 将IC74245插入数字电路实验箱插座中。

6. 将开关连接到IC74245的输入端口上。

7. 调整管脚引脚，确定正确的插入和连接方向。

8. 将IC74245与其他器件连接起来。

9. 将LED灯连接到IC74245的输出端口上，并观察IEC灯的显示情况。 10. 通过控制开关，输入不同的数据，观察输出端口的变化。

六、实验结果

通过手动选择的方式，将数据选择选中，将其输出到LED灯上，观察LED灯的状态表示相应的输出结果。

通过开关的控制，可以输入不同的数据，使数据选择器的输入数据发生变化，相应的输出结果通过LED灯显示出来。

数据选择器实验报告

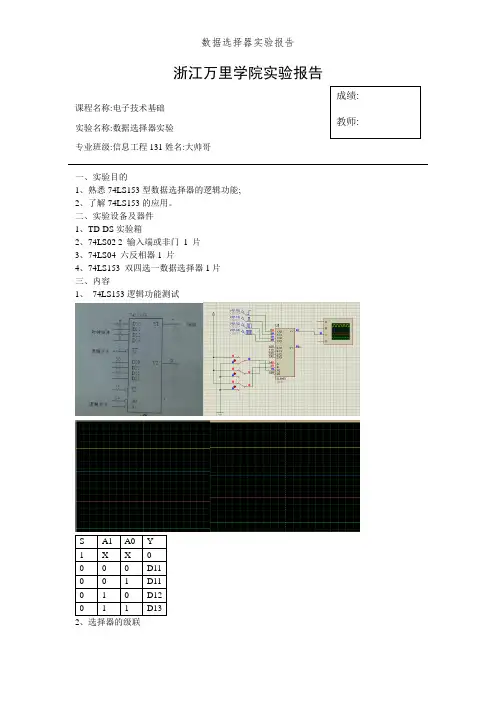

浙江万里学院实验报告

课程名称:电子技术基础

实验名称:数据选择器实验

专业班级:信息工程131姓名:大帅哥

一、实验目的

1、熟悉74LS153型数据选择器的逻辑功能;

2、了解74LS153的应用。

二、实验设备及器件

1、TD-DS实验箱

2、74LS02 2 输入端或非门 1 片

3、74LS04 六反相器1 片

4、74LS153 双四选一数据选择器1片

三、内容

1、 74LS153逻辑功能测试

S A1 A0 Y

1 X X 0

0 0 0 D11

0 0 1 D11

0 1 0 D12

0 1 1 D13

2、选择器的级联 成绩:__________

教师:__________ 数据选择器实验报告

(其她图类似,所以就省略)

3用数据选择器实现逻辑函数

74LS153有2位地址输入,能产生任何形式的三变量以下的逻辑函数。使用4选1数据选择器产生三变量逻辑函数:

S A1 A0 Y 数据选择器实验报告

0

0 0

D10

1 0 0 D20

0 1 0 D11

0 0 1 D12

1 1 0 D21

0 1 1 D13

1 0 1 D22

1 1 1 D23

数据选择器的输出就就是所要求的逻辑函数Z。按下图所示接线并验证。

(其她图类似,所以省略)

A B C Z

0 0 0 1

0 0 1 0

0 1 1 1

0 1 0 0

1 0 1 1

1 1 0 0

1 0 0 0

1 1 1 1

数字电路-08

数据选择器和数据分配器应用实验

一． 实验目的

1. 了解变量译码器和数据选择器的逻辑功能和具体应用。

2. 熟悉中规模组合逻辑器件功能的测试和设计方法。

二． 实验原理

（1）变量译码器

变量译码器有n个输入，2n个输出，每个输出唯一地对应一组输入构成的二进制

码，当且仅当输入组合为该码时，输出呈有效电平。中规模TTL集成译码器有74LS139（双2输入、4输出）、74LS138（3输入、8输出）和74LS154（4输入、16输出），输出均为低电平有效，并具有低电平有效的使能控制端S—-。变量译码器除在数字系统中起二进制译码作用外，还可实现组合逻辑函数、数据分配等功能。

74LS139的引脚图如图8-1（a）所示，片上有两个独立的2线-4线译码器，各

输出逻辑表达式为：

Y——0 =01AAS、Y——1 = 01AAS、Y——2 =01AAS、Y——3 = 01AAS

显然，当使能S—-为有效电平“0”时，如果译码器A1，A0输入的是逻辑函数的输入变量A，B，则Y——i代表了A，B构成的最小项mi的反函数（最大项）。所以，2线-4线通用译码器可附加与非门（与门）实现用标准与-或（标准或-与）表达式表示的二变量组合逻辑函数。同理，n线-2n线通用译码器可实现n变量的组合逻辑函数。

如果把译码器的使能端S作为数据输入端，则可实现数据分配功能。被分配的串行数字信号Di从S输入，当A1，A0为不同的二进制码时，Di信号被分配到译码器对应的输出端Y——i。比如A1A0为“11”时， Di信号被分配到Y——3，此时Y——0～Y——2输出均为高电平。

（a） （b） （c）

图8-1 器件引脚排列 （2）数据选择器

数据选择器有n位控制信号，2n个数据输入。每组控制码能够选择唯一的一个数据输出，类似由控制码切换的多选一开关。中规模TTL集成数据选择器有74LS153（双4选1）和74LS151（8选1），都具有低电平有效的使能控制端S。数据选择器的主要功能是实现多路信号的选择，当控制端输入函数的逻辑变量、数据端输入函数值时，可以实现组合逻辑函数。
