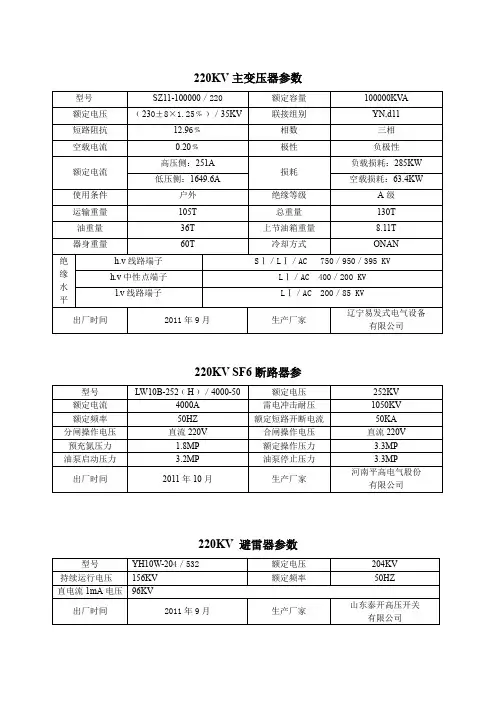

变压器中性点电流互感器
⼀、概述XK-ZJB-110/220系列变压器中性点成套设备是按DL/T620-1997《交流电⽓装置的过电压保护及绝缘配合》中关于110kV/220kV有效接地电⼒⽹中变压器中性点采⽤间隙保护的相关规定制造，并按照国家电⽹公司2005年 6⽉出
版的《⼗⼋项电⽹重⼤反事故措施》中防⽌接地⽹和过电压事故的技术要求进⾏设计。适⽤于110kV和220kV有效接地电⼒⽹中不接地变压器的中性点过电压保护。
为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作⽅便、布置简洁美观，⽇新电⽓还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端⼦箱及安装⽀架等电⽓设备于⼀体的变压器中性点成套设备。
⽤户可选⽤纯间隙的变压器中性点过电压保护⽅案，也可选⽤间隙与避雷器并联⼯作，协同保护的⽅案。避雷器与隔离开关可根据⼯程需要，灵活组配。隔离开关的操动机构可选择⼿动或电动⽅式。所有产品的电⽓及机械性能均在出⼚前完成全套的调试与检测，亦可⽅便的在使⽤现场进⾏再校正。
⼆、环境条件2.1 适⽤于户内或户外环境；
2.2 环境温度：不低于－40℃，不⾼于＋55℃；
2.3 相对湿度：不⼤于95%（25℃）；
2.4 海拔⾼度不超过3000m，超出3000m可根据实际情况特制；
2.5 地震烈度7度及以下地区；最⼤风速不超过35m/S；
2.6 安装场所的空⽓中不应含化学腐蚀⽓体和蒸⽓，⽆爆炸性尘埃。
2.7 不适⽤于⾮⽔平安装的场所。
三、性能特点3.1 电流互感器与棒间隙直接连接；
3.2 间隙放电电压稳定，间隙距离易于调整；
3.3 使⽤不锈钢精加⼯电极，表⾯不易锈蚀；
3.4 安装⽀架采⽤现场免焊接设计技术，有效解决户外产品的防腐蚀问题；
3.5 间隙组合设备整件运输吊装，现场安装快捷⽅便；
3.6 全系列、全规格，适⽤于不同地区、不同⽤户的要求。
四、型号说明XK-ZJB-110－200/5－GW13－MOA表⽰⽇新电⽓⽣产的⽤于110kV变压器的中性点成套设备。配置Ⅲ防污型⽀柱绝缘⼦。间隙接地回路电流互感器CT额定电流⽐为200/5A，额定输出为20VA，级次组合为5P20。配置GW13－72.5/630A型变压器中性点隔离开关。配置YH1.5W－72/186型变压器中性点避雷器。
六、变压器中性点成套设备主要部件的使⽤说明YH1.5W系列中性点避雷器

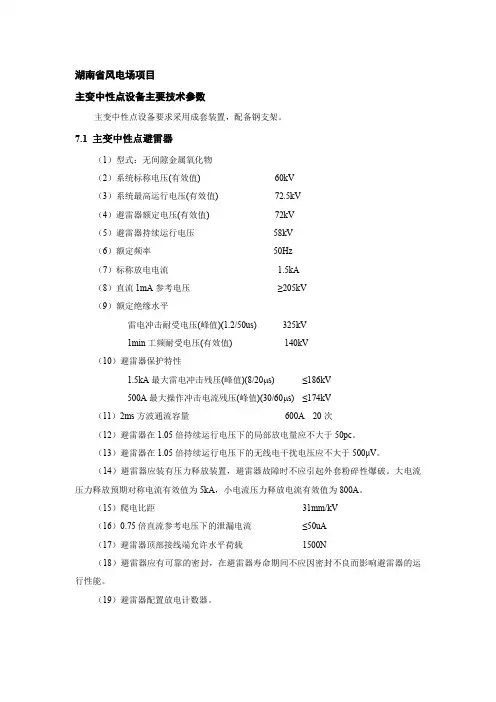

⼀、型号说明YH1.5W5-72/186为第五次设计的110 kV变压器中性点保护⽤复合外套⽆间隙⾦属氧化物避雷器，其额定电压为72kV，标称放电电流1.5 kA下的残压最⼤值为186kV。
⼆、主要⽤途
额定电压6～220 kV交流系统⽆间隙⾦属氧化物避雷器是⽤于保护电⼒系统输变电设备免受⼤⽓过电压和操作过电压损害的重要保护电器。三、性能特点
该系列避雷器具有陡波响应特性优异，⽆续流，操作残压低，放电分散性⼩等优点，具有吸收各种雷电、操作过电压的能⼒。⾃⽴式35 kV及以上电压等级的避雷器均带有压⼒释放装置，能有效防⽌内部电弧冲击引起的瓷套破碎。避雷器采⽤优质橡胶作为密封材料，确保了密封的可靠性。产品技术性能符合GB11032-2000《交流⽆间隙⾦属氧化物避雷器》及IEC60099-1991之要求。产品主要电⽓特性见附表。附表中为我公司典型产品技术参数。如⽤户有不同要求，可根据⽤户要求进⾏设计制造。
四、安装要求
悬挂式产品安装时，⽤安装卡⼦固定在托架或横担上。
⾃⽴式产品安装时，先将避雷器固定在基础上（安装尺⼨见附图），再依次安装避雷器元件，上部与⾼压导线连接，下部底座接地，也可通过放电计数器接地。
五、⽤户须知1、新装避雷器投⼊运⾏前及每年雷⾬季节前，应进⾏预防性试验项⽬如下：
a、直流参考电压试验
在避雷器两端施加直流电压（直流电压脉动系数不⼤于±1.5%），在经过避雷器的电流稳定在1mA后，其电压值U1mA应⼤于表中规定值。b、直流泄漏电流试验
在避雷器两端施加0.75U1mA的直流电压值后，流过避雷器或元件的泄漏电流⽔平⼤于50uA。2、在运输和贮存中，⾃⽴式避雷器应垂直放置。⽤户不得随意拆开避雷器，以防避雷器失效。⽤户如有特殊要求，可协商供货。GW13系列中性点隔离开关
1、概述
GW13系列中性点隔离开关是单极交流50Hz户外⾼压电器，供变压器中性点在有电压⽆负载情况下，对变压器中性点与接地联线进⾏分、合之⽤，从⽽实现变压器中性点接地或不接地两种运⾏⽅式的⾃由切换。GW13系列中性点隔离开关可按⽤户要求选配⼿动或电动操作机构。
2、技术参数
3、产品主要结构
3.1 GW13中性点隔离开关由底座、⽀柱绝缘⼦、导电排、触头、接线板等组成。
3.2 在⽀柱绝缘⼦上部有触头及接线扳，下部有拐臂及连杆。操作机构通过输出拐臂、连杆，轴承拐臂等驱动隔离⼑闸作分、合闸运动。3.3 隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。
4、安装
4.1 将隔离开关本体⽤⼿推到合闸位置将后，再将电动（或⼿动）操作机构安装到位，并将操作机构也⼿动到合闸位置，根据实际需要的长度连接好操作连杆，使机构处于分合闸位置时能保证闸⼑可靠分合，最后将接头处各紧固件紧固。4.2 测量隔离开关主回路电阻应在下表所⽰范围：
测量合格后应在触头部分涂上⼯业凡⼠林油
