PPR管道施工技术方案

【爱康水管】PPR管道安装施工规范（用户须知） (2009-7-29 18:30:57)

分类：水管知识 标签：水管 爱康水管 爱康保利水管 PPR PPR水管 管道施工规范 |

施工前客户注意的事项：

一：水管走向确认及用水设备定位

客户应根据装修设计图纸及房型结构来确定水管走向，水管走向可分为吊顶排列、墙槽排列、地面排列及明管安装，选择哪种排列方法与装修队协商。

用水设备定位：例如：在管道系统中的前置过滤器、增压泵或埋墙式龙头，在安装水管前，并确定摆放位置，否则影响施工。

二：墙槽是否开好及原先老管是否拆除 所有需安装放用水设备的地方，如：热水器、台盆、马桶、浴缸等墙槽高度、深度是否达标（墙槽的宽度，单槽为4cm，双槽为10cm，墙槽深度为3-4cm),墙槽高度是根据用水设备的不同而定。

三：穿墙洞

如走单根水管的墙洞直径为6cm,如走两根水管的墙洞直径在10cm或打2个直径为6cm的墙槽分开走。

施工指南：

一：安装前检查

1：拖线板、电线、插头、插座是否完好，热容器具是否松动或损坏，专用减管是否完好。

2：管材、管件是否同一品牌。 二：正规厂家生产的热熔机器一般有红绿指示灯，红灯代表加温，绿灯代表恒温，第一次达绿灯时不可使用，必须第二次达绿灯时方可使用，热熔时温度在 260℃ -280℃ 。低于或高于该温度，都会造成连接处不能完全熔合，留下渗水隐患。

热熔工具 热熔横截面（坏） 热熔横截面（好）

三：对每根管材的两端在施工前应检查是否损伤，以防止运输过程中对管材产生的损害，如有损害或不确定，管安装时，端口应减去4-5cm，并不可用锤子或重物敲击水管，以预防管道爆管，相对提高使用寿命。 （见图1）

图1图2

四：切割管材必须使端面垂直于管轴线，管材切割应使用专用管子剪。（见图2）

五：加热时：无旋转地把管端导入加热模头套内，插入到所标识的深度，同时，无旋转地把管件推到加热模头上，达到规定标志处。加热时间应按下图表格说明书中执行。

PP-R管道施工工法

一、施工准备

1. 施工技术人员认真熟悉图纸,领会设计意图,对图纸中发现的问题及时与业主、监理及设计人员联系,并作图纸会审,作好会审记录.安装人员须熟悉-PP-R管的一般性能,掌握必须的操作要点.

2. 在各项预制加工项目开始前,根据设计施工图编制材料计划,将需要的材料、设备等按规格、型号准备好,运至现场.3. 材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质,核对质保书,规格、型号等,合格后放能入库,并分别作好标识.

1管材和管件的内外壁应光滑平整,无气泡、裂纹、脱皮和明显的痕纹、凹陷,色泽应基本一致.

2管材的端面应垂直于管材的轴线.管件应完整、无缺损、无变形.

3管件和管材不应长期置于阳光下照射,为避免水管在储运时弯曲,堆放应平整.搬运管材和管件时,应小心轻放,避免油污,严禁剧烈撞击,与尖锐触碰和抛、摔、拖.4施工现场与材料存放处温差较大时,应于安装前将管件和管材在现场放置一定时间,使其温度接近施工现场环境温度.

二、管道安安装工艺及要求

一一般规定

1、管道在安装施工前,应具下列条件：

a施工图纸及其它技术文件齐全,且已进行图纸技术交底,满足施工要求；

b施工方案、施工技术、材料机具供应等能保证正常施工； c施工人员应经过建筑给水聚丙烯管道安装的技术培训.

2、提供的管材和管件应符合设计规定,并附有产品说明书和质量合格证书.

3、不得使用有损坏迹象的材料.如发现管道质量有异常,应在使用前进行技术鉴定或复检.

4、管道系统安装过程中的开口处应及时封堵.

5、施工安装时应复核冷、热水管压力等级和使用场合.管道标记应面向外侧,处于显眼位置.

二管道敷设安装要点

1、管道嵌墙暗敷时,宜配合土建预留凹槽,其尺寸设计无规定时,嵌墙暗管墙槽尺寸的深度为De十20mm,宽度为De＋40～60mm.凹悄表面必须平整,不得有尖角等突出物,管道试压合格后,墙槽用级水泥砂浆填补密实,其表面砂浆包括粉刷的厚度不宜小于30mm,否则由于管道的热胀冷缩的因素,会造成墙面开裂,特别是热水管应严格掌握..

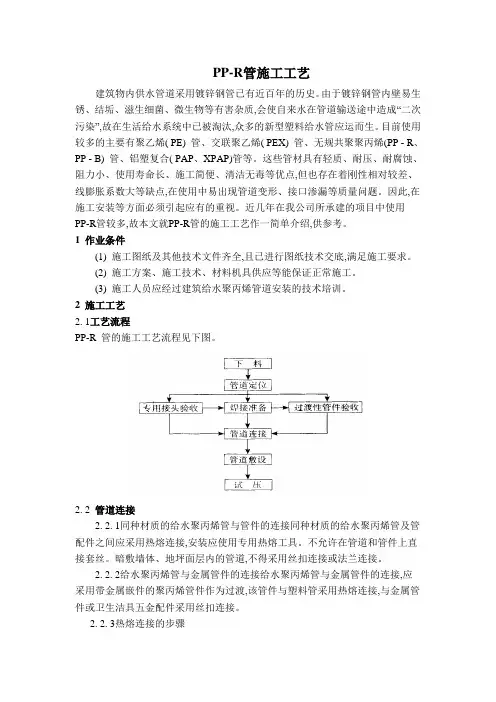

PP-R管施工工艺

建筑物内供水管道采用镀锌钢管已有近百年的历史。由于镀锌钢管内壁易生锈、结垢、滋生细菌、微生物等有害杂质,会使自来水在管道输送途中造成“二次污染”,故在生活给水系统中已被淘汰,众多的新型塑料给水管应运而生。目前使用较多的主要有聚乙烯( PE) 管、交联聚乙烯( PEX) 管、无规共聚聚丙烯(PP - R、PP - B) 管、铝塑复合( PAP、XPAP)管等。这些管材具有轻质、耐压、耐腐蚀、阻力小、使用寿命长、施工简便、清洁无毒等优点,但也存在着刚性相对较差、线膨胀系数大等缺点,在使用中易出现管道变形、接口渗漏等质量问题。因此,在施工安装等方面必须引起应有的重视。近几年在我公司所承建的项目中使用PP-R管较多,故本文就PP-R管的施工工艺作一简单介绍,供参考。

1 作业条件

(1) 施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工要求。

(2) 施工方案、施工技术、材料机具供应等能保证正常施工。

(3) 施工人员应经过建筑给水聚丙烯管道安装的技术培训。

2 施工工艺

2. 1工艺流程

PP-R 管的施工工艺流程见下图。

2. 2 管道连接

2. 2. 1同种材质的给水聚丙烯管与管件的连接同种材质的给水聚丙烯管及管配件之间应采用热熔连接,安装应使用专用热熔工具。不允许在管道和管件上直接套丝。暗敷墙体、地坪面层内的管道,不得采用丝扣连接或法兰连接。

2. 2. 2给水聚丙烯管与金属管件的连接给水聚丙烯管与金属管件的连接,应采用带金属嵌件的聚丙烯管件作为过渡,该管件与塑料管采用热熔连接,与金属管件或卫生洁具五金配件采用丝扣连接。

2. 2. 3热熔连接的步骤 (1) 接通热熔工具电源,到达工作温度、指示灯亮后开始操作。

(2) 剪材:用管剪剪取所需长度,端面必须垂直于管轴线。为确定所需熔接部分的长度及方向,可用笔在管道上划出所需长度。

(3) 热熔接:当管熔接器加热到260 ℃时,用双手将管材和配件同时推进熔接器模具内并加热5 s以上,注意管的长度及方向变化,不可过度加热,以免造成管材变形而导致漏水。

PPR给水布管施工工艺规范

一、PP-R给水布管的工具和器材：热熔机具、剪切器、卷尺、铅笔、给水管材、管件、生料带、管钳、活动扳手、手套、干净抹布等

二、流程：材料和工具的准备→焊接操作→固定（一）材料和工具的准备：将布管中需要的管材，配件

准备好，并将操作中要用到的卷尺、剪切器、铅笔等放置于方便操作的地方。（二）焊接操作：

1、热熔机插上电源，插座须接地，将设置温度调到250－300℃。红灯亮，待绿灯亮后，方可开始焊接操作。

2、去掉管头40－50mm，量出所要焊接的长度，并下料，焊接前用干净抹布抹干净配件和管件。3、在管道插入深度处做记号（等于插头的承插深度）。

4、把管件嵌入模头相应深度进行加热。5、当加热时间完成后，把管材平稳而均匀地插入管件

中，结合牢固。（三）用管卡将其固定于槽内墙面上，固定水管管卡的间距应≤500mm。

三、相关标准和要求：（一）在安装PP－R管时，尽量少用接头及90°弯头,

厨卫建议水管走顶面，严禁破坏防水层；走顶面的水管必须
